DRIVE PARA MOTORES A3967 Ver ampliado

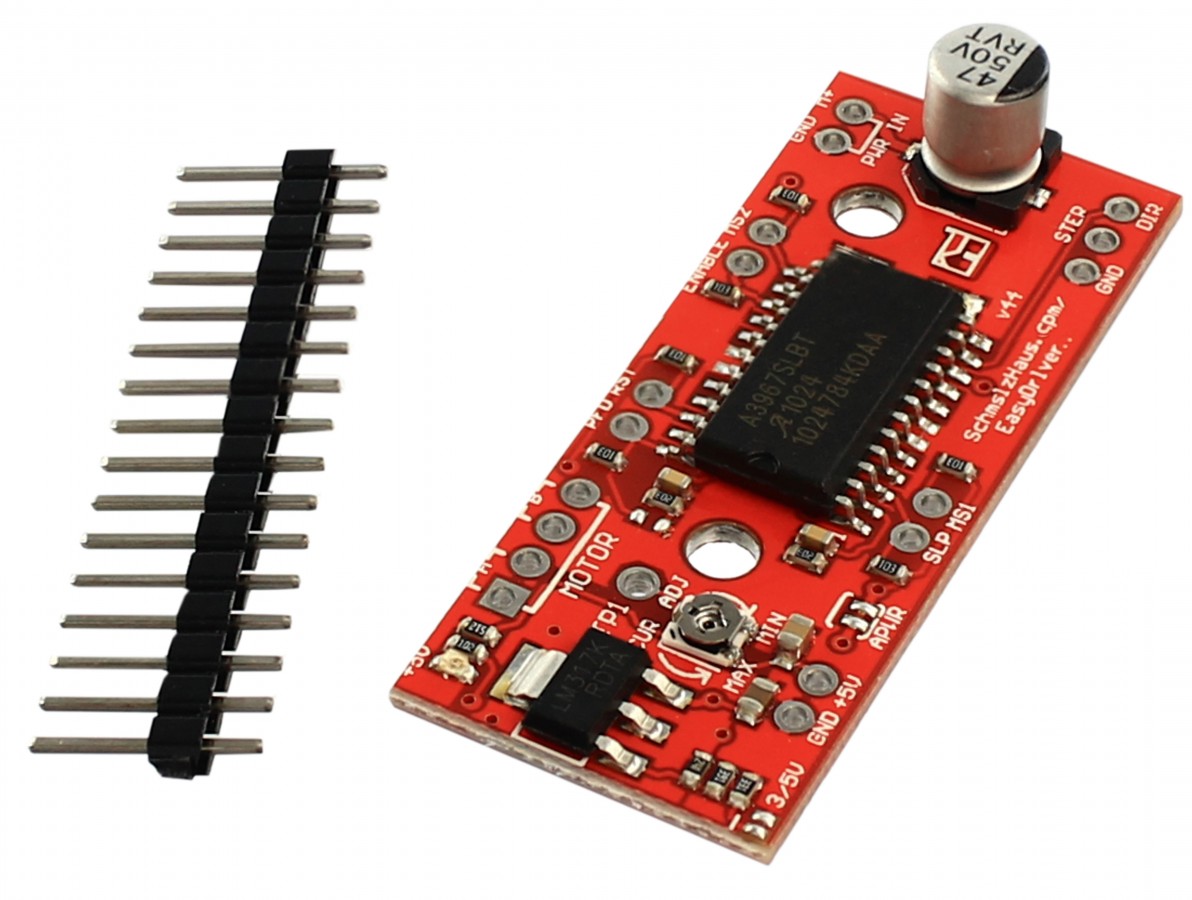

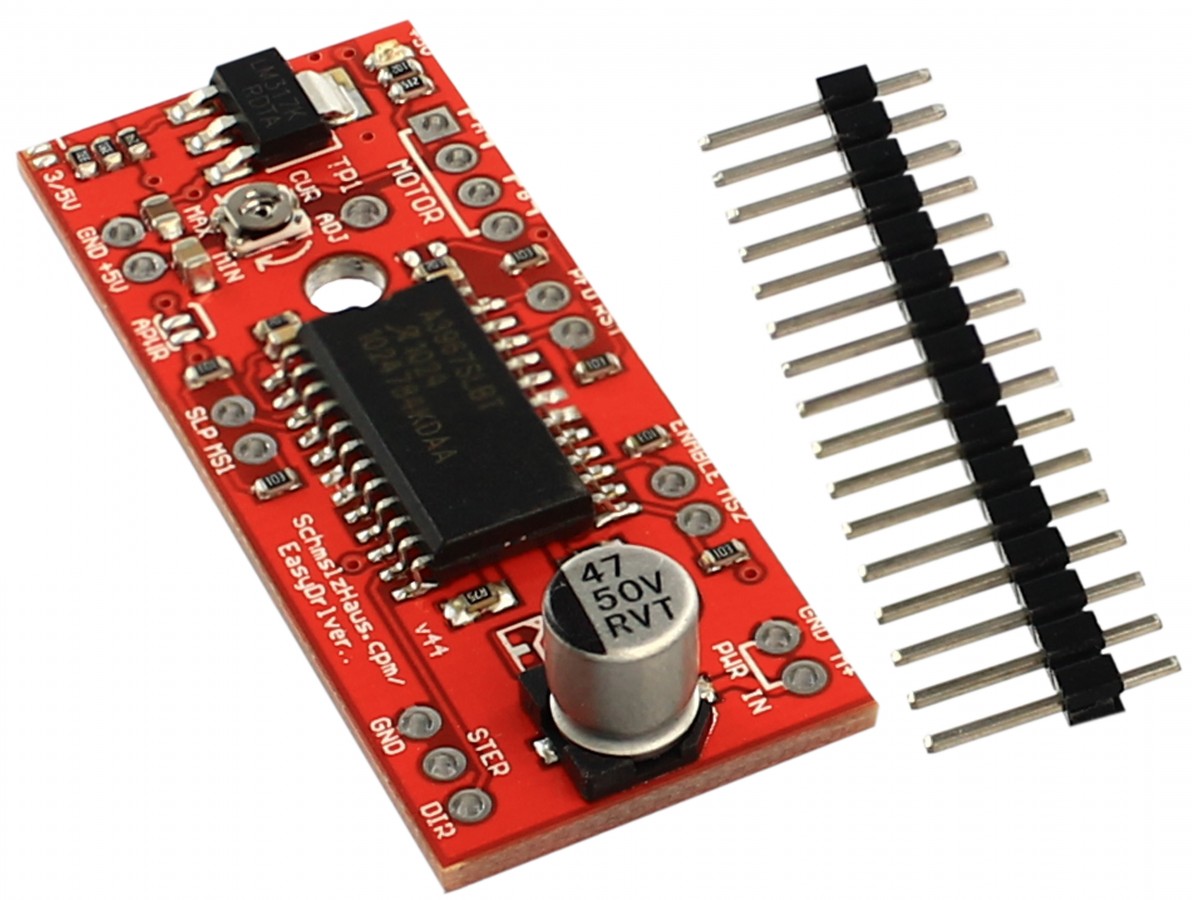

EasyDriver V44 A3967 para Motor de Passo

06108
Mais Vendido
de: R$ 26,00
R$ 19,38
no boleto/depósito
ou R$ 20,40 no cartão
Quantidade:Qtd:

O Frete será calculado no carrinho de compras

EasyDriver V44 A3967 é um módulo Driver para Motor de Passo que possui a capacidade de realizar o controle de motores de passo que possuam uma saída com um pulso digital que varia entre 0 e 5V, podendo ser utilizado para alimentar os motores no seu projeto.
Ele necessita de uma fonte de alimentação de 7 a 30V, variação a qual dá-se graças ao seu regulador de tensão para interface digital. Além disso, possui a capacidade de controlar motores de passos bipolares de 4, 6 ou 8 fios, tudo isto de uma maneira mais simplificada que os demais métodos existentes.
Através de uma comunicação simples, o EasyDriver V44 A3967 para Motor de Passo liga-se junto ao microcontrolador por apenas 3 pinos, dos quais um é para o controle de passo, outro para a direção e mais um que é utilizado para GND.

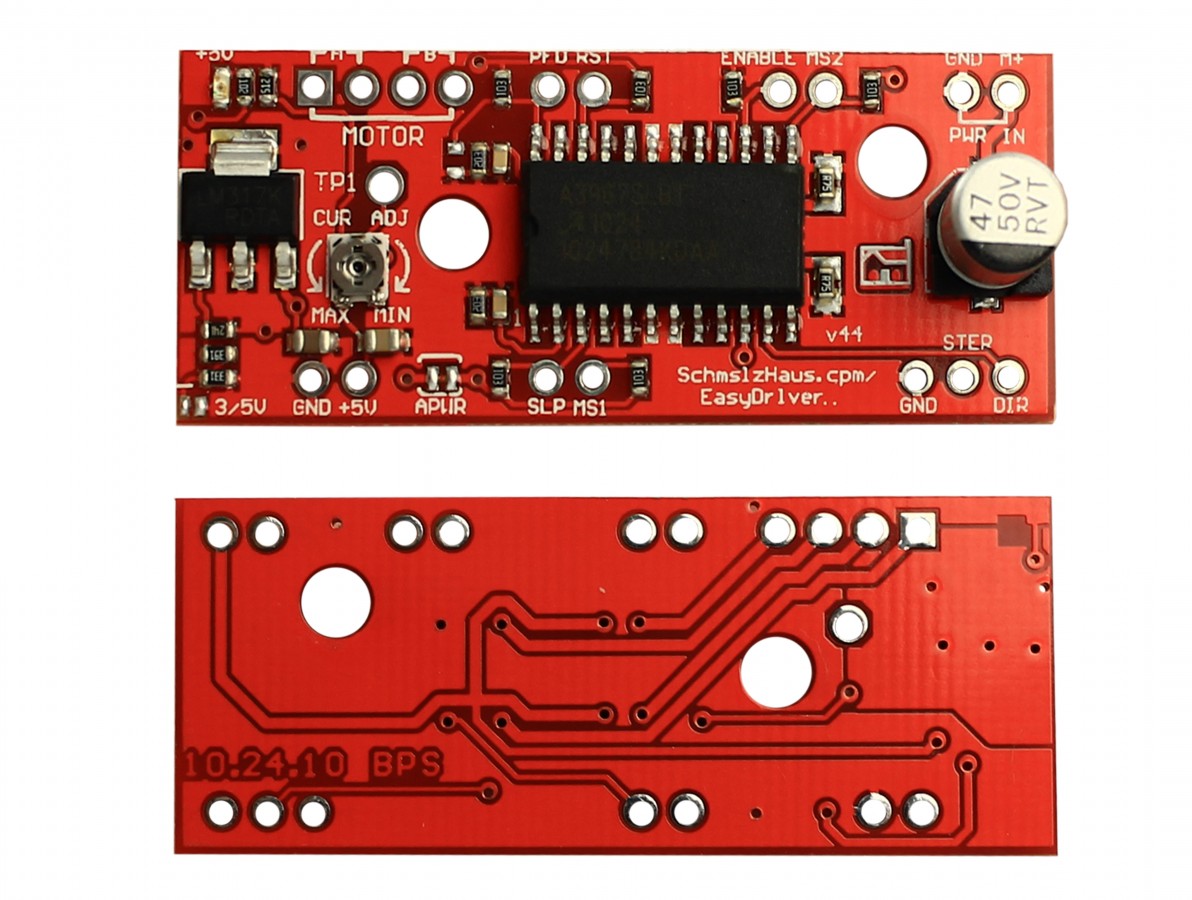

Com um diferencial, possui uma tensão de nível ajustável que pode ser de 3.3V ou 5V, a depender somente do contato SJ2 encontrado no lado esquerdo da placa que pode estar fechado ou aberto. Graças a sua tensão de nível ajustável, pode se adaptar tanto em projetos que façam uso do Arduino Uno e Mega que trabalham com tensão de sinal de 5V, como com o Arduíno Due que trabalha com tensão de sinal de 3.3V.
Dentre as capacidades do Módulo Driver Motor de Passo EasyDriver V44 A3967, podemos destacar sua capacidade de controle sobre os micropassos do motor através das portas MS1 e MS2, sua saída de 5V que possibilita alimentação de outro circuito/sensor, além de um potenciômetro no lado esquerdo que controla a corrente fornecida ao motor.



CARACTERÍSTICAS:

- EasyDriver V44 A3967;
- Módulo Driver Motor de Passo V44;
- Realiza controle do motor de passo;
- Regulador de tensão para interface digital;
- Controla motores de passo bipolar de 4, 6 ou 8 fios;
- Compatível com Arduino, PIC, Atmel, ARM, etc;
- Ligação e comunicação simples junto ao microcontrolador;
- Tensão de nível ajustável;
- Controle de micropassos;
- Alimentação de dispositivos/sensores externos;
- Potênciometro para a regulagem da corrente fornecida ao motor;
- Acomapanha barra de pinos 180°;
- Datasheet A3967: Download AQUI.

ESPECIFICAÇÕES:

- Modelo: EasyDriver V44 A3967;
- Tensão de alimentação entre 7 a 30V (Maior a tensão, maior o torque);
- Controlador: CI A3967;
- Tensão de nível ajustável: 3.3 ou 5V;
- Corrente ajustável: 150 a 750mA por via;
- Pinos: 16 pinos 180°;

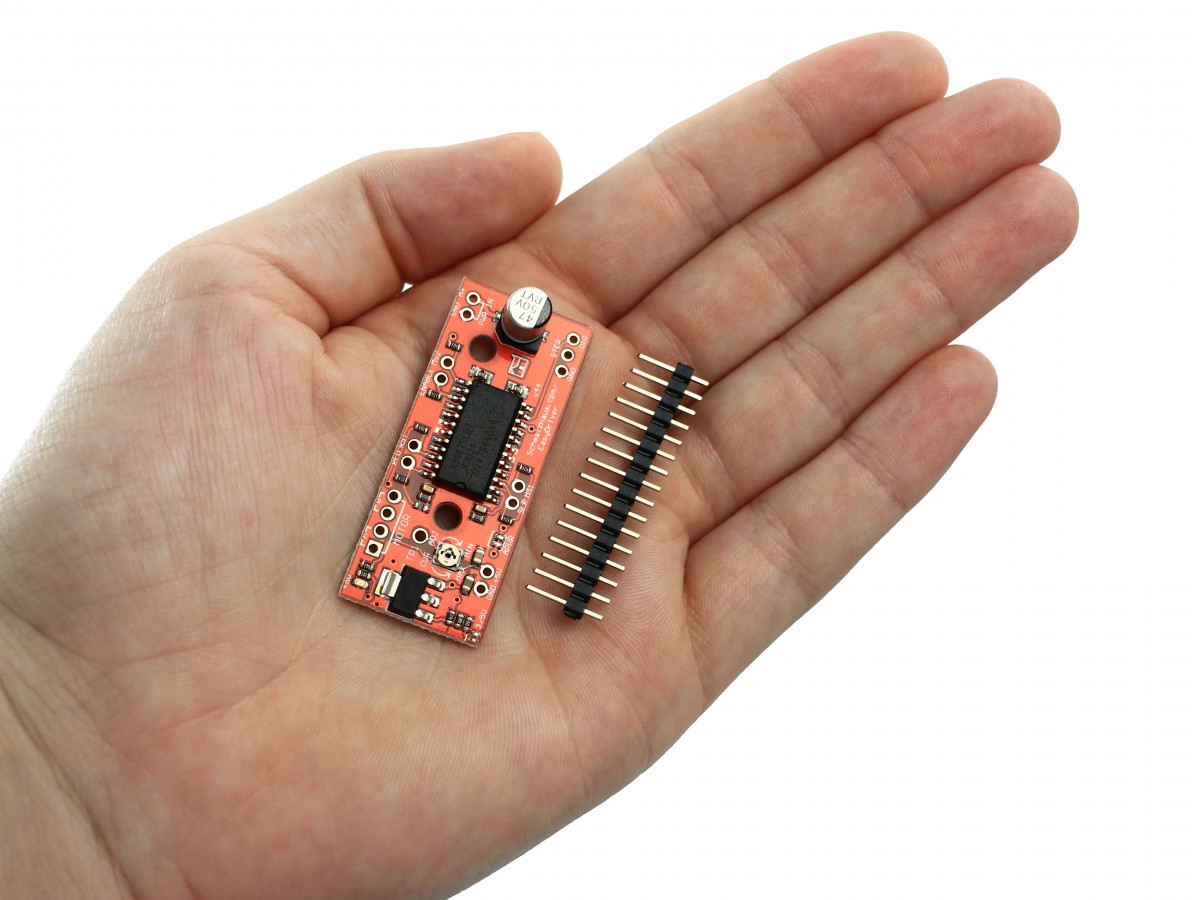

- Dimensões (CxLxA): 49x20x10mm;
- Peso: 5g.
