O Driver Motor de Passo DRV8825 é um módulo controlador de motores de excelente desempenho, empregado especialmente para o controle de microstepping (pequenos passos) de motores bipolares de passo.
Para facilitar a utilização ele já vem com os pinos soldados diretamente na placa, bem diferente de outros modelos vendidos atualmente que necessitam de soldagem antes da utilização, além de trabalhar com tensão lógica de 3,3V e 5V por meio da conexão com os pinos de alimentação.

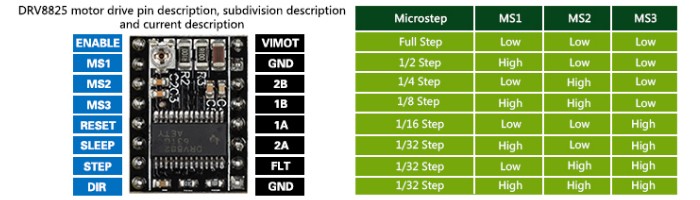

Para maior compatibilidade ele pode trabalhar com motores de passo com tensão entre 8.2 e 45V e corrente de 2A (com dissipador). Importante destacar que o Driver Motor de Passo DRV8825 possibilita até 6 resoluções diferentes de passo, sendo elas: 1/1, 1/2, 1/4, 1/8, 1/16 e micro resolução de 1/32 passos.

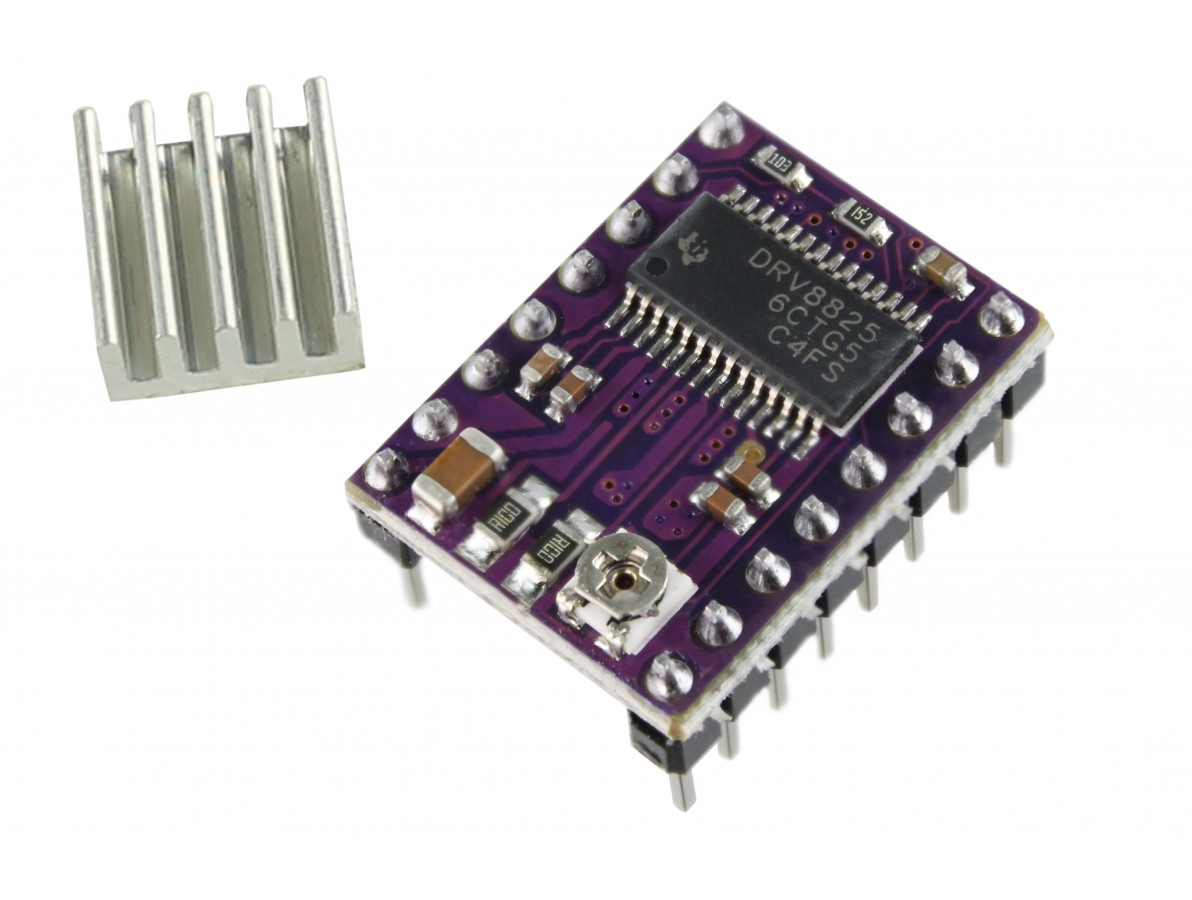

Na parte superior da placa existe ainda um potenciômetro que possibilita o controle de corrente, permitindo delimitar a corrente máxima de saída, de forma a suportar o uso de tensões superiores ao suportado pelo motor. Acompanha ainda um exclusivo dissipador de calor em alumínio, o qual pode ser facilmente aplicado já que é autoadesivo.
CARACTERÍSTICAS:
- Driver Motor de Passo DRV8825;
- Controle de passos e direção;
- Ideal para o controle de micropassos 1/32;
- Indicado para motores bipolares;
- Até 6 resoluções diferentes de passos;
- Resolução 1/1, 1/2, 1/4, 1/8, 1/16 e 1/32-passos;
- Proteção conta sobrecarga de corrente e curto-circuito;
- Acompanha dissipador de calor;
- Datasheet DRV8825: Download AQUI.
ESPECIFICAÇÕES:
- Chip: DRV8825;
- Tensão lógica: 3.3 e 5V;
- Tensão saída motores: 8.2 a 45V;
- Resoluções: 1/1, 1/2, 1/4, 1/8, 1/16 e 1/32 passos;
- Dimensões (CxLxE): 20x15x2,5mm; (ignorando-se os pinos)
- Peso: 2g;
- Peso com embalagem: 4g.
