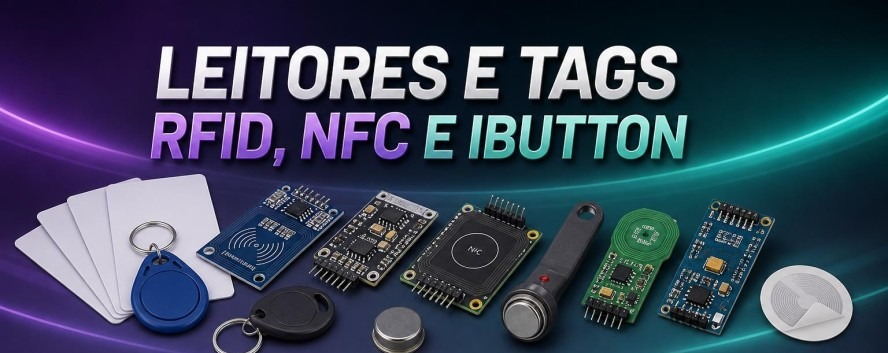

Leitores e Tags RFID, NFC e iButton

Leitores RFID, NFC e iButton para projetos eletrônicos

RFID, NFC e iButton são tecnologias utilizadas para identificação de objetos, usuários ou credenciais em sistemas eletrônicos. Elas podem fazer parte de projetos de controle de acesso, cadastro, autenticação, automação, registro de eventos e rastreamento interno.

Nesta categoria estão disponíveis leitores RFID e NFC, cartões, chaveiros, etiquetas adesivas, kits com tags e dispositivos iButton. Os produtos trabalham com tecnologias e frequências diferentes, portanto a compatibilidade entre leitor e credencial deve ser conferida antes da compra.

Quais produtos estão disponíveis nesta categoria?

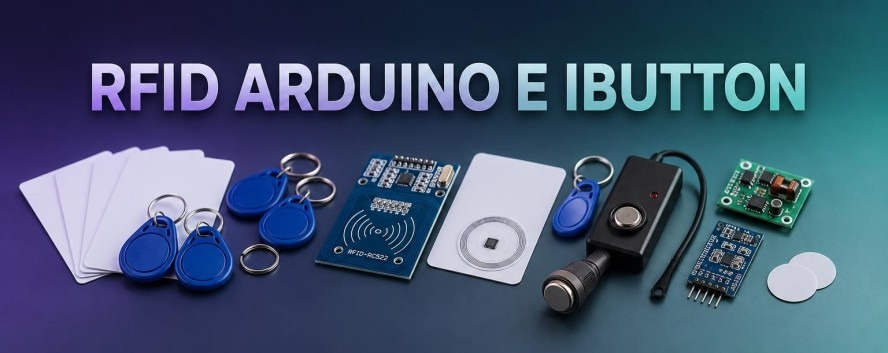

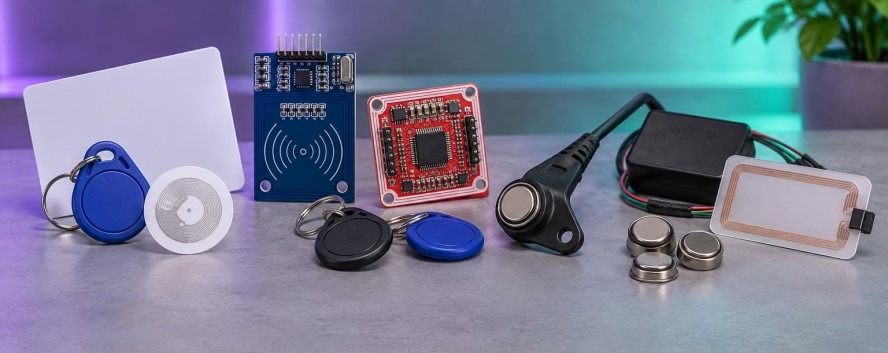

O catálogo reúne componentes para diferentes formas de identificação:

• Leitores RFID de 125 kHz.
• Leitores RFID e NFC de 13,56 MHz.
• Kits RC522 com cartão e chaveiro.
• Kits e módulos PN532 com diferentes interfaces.
• Cartões RFID de 13,56 MHz.
• Chaveiros RFID de 125 kHz e 13,56 MHz.
• Etiquetas NFC adesivas.
• Leitor iButton para controle de acesso.
• Tags iButton regraváveis, conforme o modelo.

O que é RFID?

RFID é uma tecnologia de identificação por radiofrequência. Um leitor gera ou recebe sinais compatíveis com a tag, o cartão ou o chaveiro utilizado no sistema. Os dados obtidos podem ser processados por uma placa controladora ou por outro equipamento compatível.

A leitura normalmente ocorre sem contato elétrico direto, mas a distância e o funcionamento dependem do leitor, da frequência, da antena, da credencial e das condições de instalação.

Qual é a diferença entre RFID de 125 kHz e 13,56 MHz?

As frequências de 125 kHz e 13,56 MHz pertencem a sistemas diferentes. Um leitor desenvolvido para 125 kHz não deve ser considerado automaticamente compatível com cartões ou tags de 13,56 MHz, e o mesmo vale para a situação inversa.

• RFID de 125 kHz: Está presente em leitores e chaveiros específicos disponíveis na categoria.
• RFID de 13,56 MHz: É utilizado em cartões, chaveiros, etiquetas e módulos compatíveis.
• NFC: Utiliza 13,56 MHz, mas a frequência igual não garante, sozinha, compatibilidade entre todos os dispositivos.

Além da frequência, devem ser conferidos o padrão, o tipo de chip, os recursos de leitura ou gravação e os protocolos aceitos pelo módulo.

Qual é a diferença entre RFID e NFC?

RFID é um termo amplo que abrange diferentes sistemas de identificação por radiofrequência. NFC é uma tecnologia que opera em 13,56 MHz e foi desenvolvida para comunicação em curta distância entre dispositivos compatíveis.

Nem toda tag RFID de 13,56 MHz oferece necessariamente os mesmos recursos de uma tag NFC. Para evitar incompatibilidades, consulte a descrição do leitor e da credencial antes de montar o sistema.

O que é iButton?

O iButton utiliza um dispositivo com encapsulamento metálico que precisa entrar em contato com um leitor apropriado. Essa característica o diferencia do RFID e do NFC, que realizam a comunicação por radiofrequência.

Os dispositivos iButton podem ser empregados em identificação e controle de acesso. O funcionamento depende da compatibilidade entre o leitor, a tag e o sistema responsável por interpretar os dados.

• RFID e NFC: Realizam a identificação sem contato elétrico direto.
• iButton: Exige contato físico com o leitor compatível.

Como escolher um leitor RFID, NFC ou iButton?

O primeiro passo é definir qual credencial será utilizada. Depois, compare a tecnologia do leitor, a frequência, a interface e os requisitos elétricos.

• Tecnologia de identificação utilizada.
• Frequência de operação do leitor e das credenciais.
• Compatibilidade com cartões, chaveiros ou etiquetas.
• Necessidade de leitura ou gravação.
• Interface de comunicação com o controlador.
• Tensão de alimentação e nível lógico.
• Distância de leitura esperada para a aplicação.
• Dimensões e forma de instalação.
• Condições do ambiente e materiais próximos à antena.

Quais interfaces são utilizadas pelos leitores?

A interface varia conforme o módulo. Os produtos da categoria incluem modelos com UART, I2C e SPI. Essas conexões permitem que o leitor envie as informações obtidas para Arduino, ESP32, ESP8266 ou outro controlador compatível.

• UART: Utiliza comunicação serial entre o leitor e o controlador.
• I2C: Permite comunicação por barramento utilizando normalmente duas linhas de sinal.
• SPI: É empregada por módulos que precisam trocar dados com o controlador por uma interface síncrona.

Nem todos os leitores possuem todas essas interfaces. Verifique as conexões disponíveis especificamente no produto escolhido.

Os leitores são compatíveis com Arduino, ESP32 e ESP8266?

A compatibilidade depende da interface, da tensão e da biblioteca utilizada. Um módulo pode se comunicar por um protocolo presente na placa e ainda exigir cuidados com os níveis elétricos.

Placas Arduino tradicionais frequentemente utilizam lógica de 5 V, enquanto ESP32 e ESP8266 normalmente trabalham com sinais de 3,3 V. Quando houver diferença entre os níveis, poderá ser necessário utilizar um conversor de sinal ou nível lógico.

Antes da conexão, consulte a pinagem do módulo, a tensão de alimentação e os níveis aceitos nas entradas e saídas.

Como montar um sistema de controle de acesso?

O leitor identifica a credencial e envia os dados ao controlador. A programação compara a identificação recebida com os registros autorizados e define a ação correspondente.

O sistema pode utilizar indicadores luminosos, avisos sonoros, displays e dispositivos de acionamento. Para controlar uma fechadura, solenoide ou outra carga, utilize um circuito apropriado e respeite a tensão e a corrente do equipamento.

• Leitor compatível com a credencial.
• Placa controladora ou equipamento de processamento.
• Fonte dimensionada para o conjunto.
• Circuito de acionamento para a carga.
• Indicadores visuais ou sonoros, quando necessários.
• Programação para cadastro, autorização e registro.

Consulte a categoria de módulos relé e acionamento para controlar dispositivos que não podem ser ligados diretamente ao microcontrolador.

RFID é suficiente para garantir a segurança do acesso?

A leitura de uma identificação não deve ser considerada, isoladamente, uma garantia completa de segurança. O nível de proteção depende da tecnologia da credencial, do armazenamento dos dados, da programação, da instalação e das medidas adicionais adotadas.

Em aplicações que exigem maior controle, pode ser necessário combinar a identificação com senha, registro de eventos, comunicação protegida ou outras formas de autenticação.

Aplicações de RFID, NFC e iButton

• Controle de acesso a ambientes.
• Identificação de usuários.
• Cadastro de cartões, chaveiros e tags.
• Registro de entrada e saída.
• Automação de armários e compartimentos.
• Identificação de objetos e equipamentos.
• Projetos interativos e educacionais.
• Sistemas de presença e autorização.

Cuidados na instalação

Evite instalar a antena RFID diretamente sobre superfícies metálicas sem verificar as recomendações do leitor, pois materiais próximos podem interferir no funcionamento. Também mantenha as conexões organizadas e confira a alimentação antes de energizar o circuito.

Não presuma que dois cartões visualmente iguais são compatíveis. A frequência, o chip e o padrão da credencial devem corresponder aos recursos aceitos pelo leitor.

Categorias relacionadas

Para complementar o desenvolvimento do sistema, consulte também:

• Módulos para Arduino e ESP.
• Módulos relé e acionamento.
• Buzzers e módulos sonoros.
• Displays e telas.
• Teclados matriciais e botões.
• Conversores de sinal e nível lógico.

Compare a frequência, a tecnologia, a interface e as credenciais compatíveis para escolher o leitor RFID, NFC ou iButton adequado ao projeto.
