Regulador de Tensão

regulador de tensão é um componente eletrônico projetado para manter automaticamente um nível de tensão constante em determinado circuito, de forma a permitir trabalhar com maiores tensões de energia nos pinos de entrada e menores tensões nos pinos de saída.

Quando encapsulados na forma de componentes eles ocupam mínimo espaço e apresentam grande funcionalidade, já que permitem tensão de saída estável, de forma a alimentar os mais variados circuitos, sem a necessidade de módulos ou reguladores maiores.

Em resumo, um regulador de tensão é um tipo de dispositivo, comumente formado a partir de semicondutores, como, por exemplo, circuitos integrados reguladores de tensão e diodo zener, os quais têm a finalidade a manutenção da tensão de saída de um circuito elétrico.

Um exmplo de aplicação é no caso de uso de geradores de energia dc, onde a tensão pode variar bastante o que poderia facilmente danificar um dispositivo eletrônico ou uma bateria por excesso de energia, atuando de forma a estabilizar a tensão de saída na forma desejada (conforme o componente aplicado) evitando qualquer tipo de dano.

18 produtos

O Regulador de Tensão é em componente utilizado em circuitos onde é preciso assegurar uma tensão elétrica contínua ou até mesmo o controle de uma tensão menor em circuitos eletrônicos.

Por exemplo, se você tiver um regulador de tensão da série 78xx consegue fornecer tensões de saída de 5 a 24 volts, a partir de uma tensão de entrada de até 35 volts.

Escolher o  tipo certo de regulador de tensão é muito importante, saiba que dependendo do seu projeto um modelo de regulador errado pode pôr tudo a perder e estragar os seus circuitos.

O que é um regulador de tensão?

Antes de falarmos sobre os diferentes tipos de regulador de tensão vamos esclarecer melhor o que é esse dispositivo  e como ele funciona.

Um regulador de tensão é um dispositivo,  normalmente composto por semicondutores, tais como diodos e circuitos integrados, que tem por finalidade a manutenção da tensão de saída de um circuito elétrico.

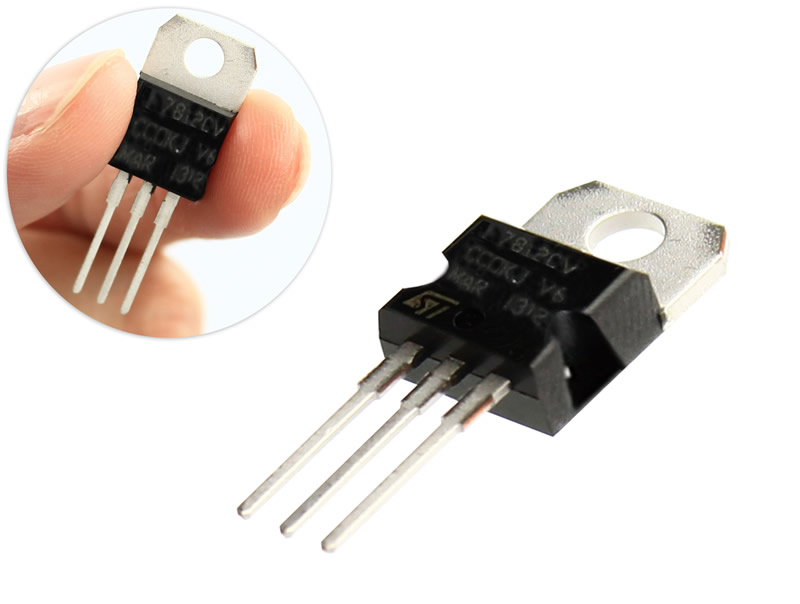

Regulador de Tensão 7812
Regulador de Tensão 7812

A função principal de um regulador de tensão é manter a tensão produzida pelo gerador dentro dos limites exigidos pela bateria ou sistema elétrico que está alimentando.

Ou seja, você deve saber que um regulador de tensão é incapaz de gerar energia. A tensão de entrada deve ser sempre superior à sua tensão de regulagem nominal.

E dependendo do projeto que você esteja planejando um regulador de tensão pode ser aplicado para  regular uma ou mais tensões AC ou DC.

Quanto ao seu funcionamento de um regulador de tensão, podemos destacar que são constituídos de três terminais: entrada, saída e terra. A sua função é basicamente diminuir o valor de entrada para uma tensão especifica na saída.

É importante que você entenda que essa tensão de saída já vem especificada da fábrica e cada modelo de regulador de tensão possui suas tensões de entrada e saída específicas, bem como a corrente.

E também há alguns modelos de reguladores de tensão com tensões de saída variáveis, como é o caso do LM317.

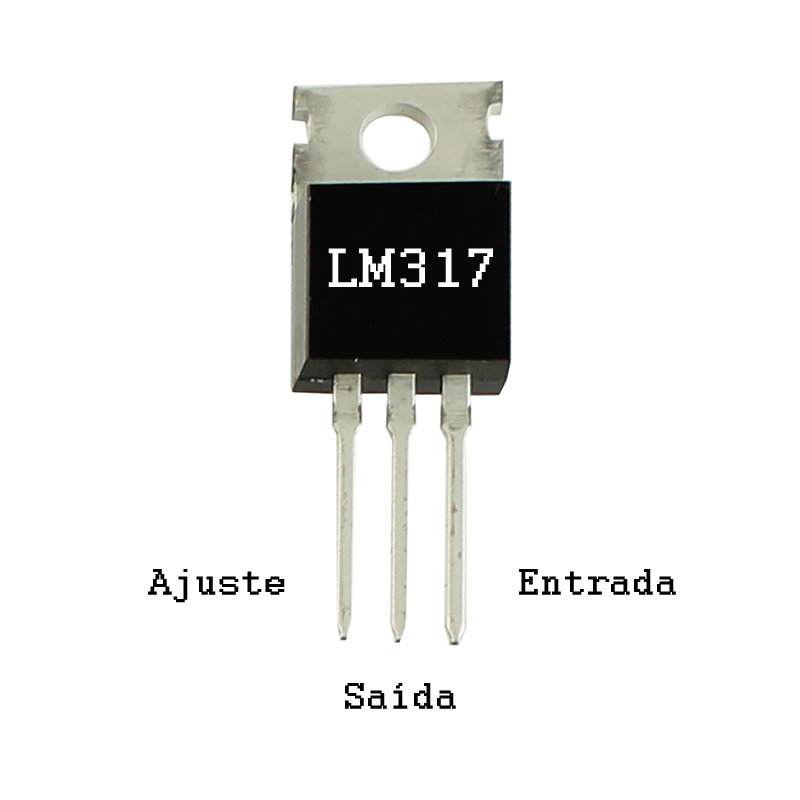

Pinos do Regulador Ajustável LM317
Pinos do Regulador Ajustável LM317

Um regulador de tensão consegue manter a tensão de saída constante mesmo que ocorram mudanças na tensão de entrada ou na corrente de saída.

Portanto, o regulador de tensão pode ser projetado com componentes discretos ou podem ser adquiridos na forma de circuitos integrados (CI),os quais são bem mais precisos além de ocupar um menor espaço por serem mais compactos.

Confira outras informações úteis sobre o regulador de tensão e o seu funcionamento a seguir.



O que acontece se eu usar um regulador de tensão em que a entrada seja menor que a tensão de saída?

Uma tensão de entrada menor que a tensão de saída fará com que o regulador de tensão não funcione adequadamente. Portanto, escolha bem o seu regulador lembrando-se que para um bom funcionamento do componente a tensão de entrada deve ser pelo menos 2 volts maior que a tensão de saída.



Quais dispositivos costumam ter um regulador de tensão entre os seus componentes eletrônicos?

Reguladores de tensão são  comumente encontrados em dispositivos como fontes de alimentação variadas, em alternadores automotivos e centrais de usinas elétricas,  já nesse último caso o regulador de tensão é empregado para distribuir uma tensão constante para todos os clientes.



Regulador de tensão -  conheça os diferentes tipos

Agora que você já sabe o que é o regulador de tensão e como ele funciona,  é importante entender que existem vários tipos de reguladores de tensão no mercado atualmente.

Entre todos os reguladores de tensão existentes podemos citar os circuitos integrados (CIs) da série 78XX,  os quais são utilizados para tensões positiva e os da série 79XX que são utilizados para tensões negativas.

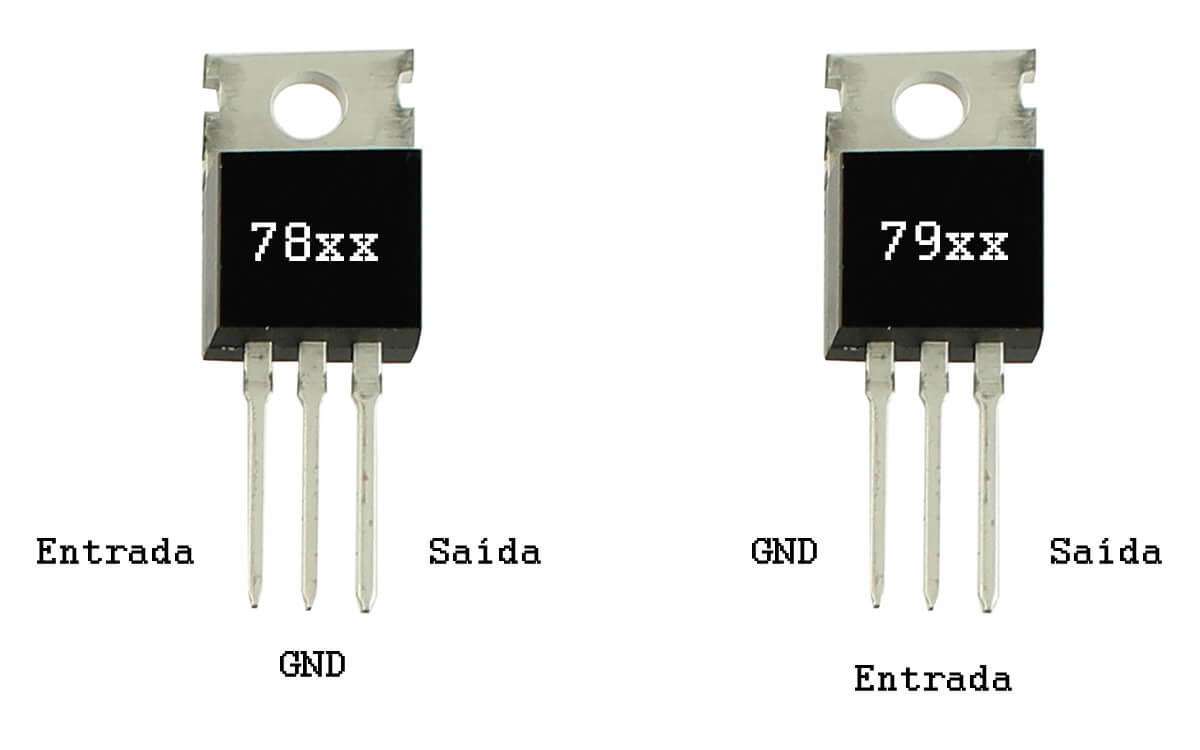

Disposição dos pinos do regulador de tensão 78xx e 79xx

Também há os reguladores eletromecânicos, nos quais a mudança alternada da corrente é realizada através da abertura e o fechamento de um contato móvel, pressionado contra um contato fixo pela atuação de uma mola.

Ou seja, quando a tensão nominal for ultrapassada, um eletroímã, motivado pela tensão do alternador e agindo contra a força da mola, abre os contatos móveis.

Em seguida, um resistor é ligado ao circuito da corrente de excitação, o que diminui esta corrente permitindo que ocorra uma queda de tensão no alternador.

E quando a tensão do alternador diminuir além da tensão nominal, a força da mola sobrepõe a força do eletroímã e faz com que os contatos se fechem novamente.

É por toda essa intrincada mecânica de funcionamento que ele é um regulador de tensão eletromecânico.

E por fim, há o regulador de tensão eletrônico o qual não possui contatos móveis, o que minimiza o seu desgaste.

Neste regulador são empregados os diodos, transistores, resistores e capacitores instalados numa placa de circuito impresso  para fazer a regulação da tensão de forma eletrônica.



Qual a vantagem de ter um regulador de tensão eletrônico?

Com a utilização dos componentes eletrônicos, o regulador de tensão  adquire um tamanho bem inferior ao regulador eletromecânico. De forma resumida, podemos dizer que o seu funcionamento  ocorre quando a tensão for inferior a um valor estipulado, a saída de corrente de excitação será energizada e quando a tensão for maior que o valor estipulado a saída de corrente de excitação será desenergizada.



O que é tensão nominal para que eu possa entender o melhor regulador de tensão?

A tensão nominal é  como se chama a tensão elétrica a que um determinado aparelho deve ser ligado para operar corretamente, é muito importante para quem trabalha no ramo da eletrônica saber a tensão nominal de cada equipamento.



Qual é o regulador de tensão mais comum que eu vou encontrar no mercado a minha disposição?

O regulador de tensão mais comum que você vai encontrar por aí é o da linha 78xx.  Estes reguladores também possuem proteção contra curtos-circuitos na saída, e não necessitam de nenhum componente externo para funcionar, sendo que seus dois últimos números representam a tensão de saída, por exemplo: 7805 – 5V e 7806 – 6V, mas há outros disponíveis.



Regulador de tensão: Concluindo

Como vimos se você for escolher um bom regulador de tensão os reguladores eletrônicos têm vantagens sobre  reguladores eletromecânicos.

Esperamos ter esclarecido as suas  principais dúvidas, essas foram as nossas dicas de hoje e até a próxima!
