Comunicação RS485

O que é comunicação RS485?

RS485 é um padrão de comunicação serial utilizado na transmissão de dados entre equipamentos eletrônicos. Ele emprega sinalização diferencial, normalmente identificada pelos terminais A e B, o que proporciona maior resistência a interferências quando comparado a interfaces de sinal simples.

Essa característica permite utilizar o RS485 em redes de automação, sistemas de monitoramento, máquinas, equipamentos industriais e instalações nas quais os dispositivos precisam se comunicar por cabos mais extensos.

O RS485 define principalmente as características elétricas da comunicação. A interpretação das informações depende do protocolo utilizado pelos equipamentos. Entre os protocolos encontrados nos produtos da categoria está o Modbus RTU.

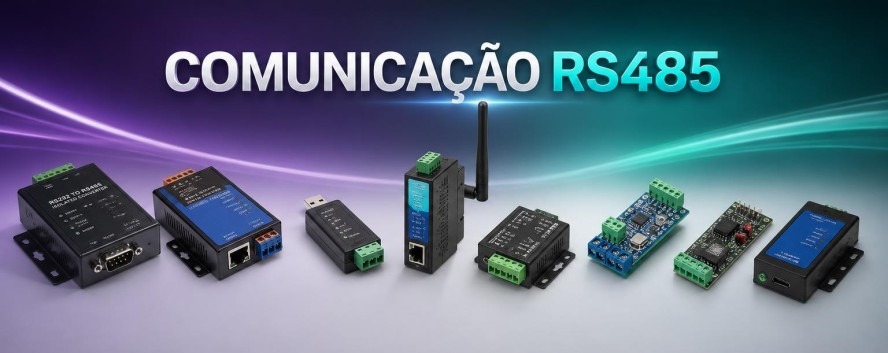

Quais produtos estão disponíveis nesta categoria?

A categoria Comunicação RS485 reúne equipamentos destinados à conversão de interfaces, aquisição de dados, monitoramento de grandezas e acionamento de cargas.

Para facilitar a escolha, os produtos estão organizados nas seguintes subcategorias:

• Conversores RS485;
• Sensores RS485;
• Atuadores RS485.

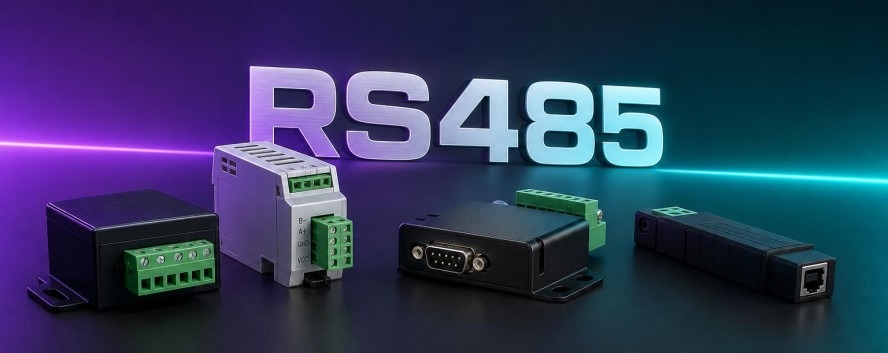

Conversores RS485

Os conversores permitem integrar o barramento RS485 a computadores, microcontroladores, redes Ethernet, equipamentos seriais e sinais utilizados em automação.

Entre as interfaces presentes na categoria estão:

• USB para RS485;
• TTL para RS485;
• RS232 para RS485;
• RS422 para TTL ou outras interfaces seriais;
• Ethernet para RS485;
• Wi-Fi ou LoRa para RS485;
• Sinais de corrente e tensão para RS485;
• Sensores resistivos para RS485;
• Entradas e saídas digitais para RS485.

Antes da compra, confirme se o conversor apenas adapta os níveis elétricos ou também converte protocolos. Um conversor físico não interpreta automaticamente todos os comandos enviados pelos equipamentos conectados.

Conversores USB para RS485

Os conversores USB permitem conectar um computador ao barramento RS485. Podem ser utilizados para configuração, supervisão, testes e comunicação com dispositivos compatíveis.

O funcionamento pode depender do circuito integrado utilizado, do driver instalado no computador e dos parâmetros configurados no software.

Conversores TTL para RS485

Os conversores TTL para RS485 fazem a interface entre sinais seriais de microcontroladores e o barramento diferencial. São utilizados em projetos com Arduino, ESP32 e outras plataformas, desde que as tensões e a lógica de controle sejam compatíveis.

Alguns módulos controlam automaticamente o sentido da comunicação, enquanto outros exigem um sinal adicional para alternar entre transmissão e recepção.

Conversores RS232, Ethernet, Wi-Fi e LoRa

Conversores RS232 para RS485 permitem integrar equipamentos que utilizam padrões seriais diferentes. Já os modelos Ethernet, Wi-Fi ou LoRa podem transportar os dados entre redes ou meios de comunicação distintos.

A presença dessas interfaces não garante que todos os protocolos sejam compatíveis. Verifique o modo de operação, as portas disponíveis e os recursos de configuração de cada equipamento.

Conversores para sinais e sensores

A categoria também inclui módulos capazes de receber sinais analógicos, entradas digitais ou elementos sensores e disponibilizar as informações por RS485.

Existem produtos destinados a sinais de corrente ou tensão, sensores PT100, termistores NTC, sensores DS18B20, células de carga e outras formas de aquisição. A compatibilidade deve ser conferida na especificação individual.

Sensores RS485

Os sensores RS485 realizam medições e transmitem os resultados por meio do barramento. Muitos modelos encontrados na categoria utilizam Modbus RTU, mas essa característica deve ser confirmada em cada produto.

Entre as grandezas monitoradas pelos produtos disponíveis estão:

• Temperatura e umidade;
• Pressão;
• Luminosidade;
• Dióxido de carbono;
• Corrente elétrica;
• Nível de líquidos;
• Distância;
• Chuva;
• Condutividade e pH da água;
• Umidade, temperatura, condutividade, pH e nutrientes do solo.

Os sensores podem apresentar construções, faixas, sondas e graus de proteção distintos. Analise também o meio de instalação e as condições ambientais antes de escolher.

Atuadores RS485

Os atuadores recebem comandos pelo barramento RS485 e executam ações no sistema. A categoria inclui módulos de relé e controladores com diferentes quantidades de canais e tensões de alimentação.

Alguns equipamentos oferecem interfaces adicionais, como RS232 ou TTL. A quantidade de saídas, o tipo de contato, a capacidade elétrica e o protocolo precisam ser verificados individualmente.

Relés e controladores não devem alimentar cargas acima dos limites informados. Motores, bombas, resistências e cargas indutivas podem exigir contatores, proteção contra surtos e outros componentes.

RS485 e Modbus RTU são a mesma coisa?

Não. RS485 é um padrão elétrico utilizado para transportar sinais diferenciais. Modbus RTU é um protocolo que define como os dados são organizados e interpretados pelos dispositivos.

Um equipamento pode utilizar RS485 com Modbus RTU ou empregar outro protocolo sobre a mesma interface física. Por isso, dois dispositivos com conexão RS485 não são necessariamente capazes de se comunicar entre si.

Para estabelecer a comunicação, os equipamentos precisam utilizar parâmetros e protocolos compatíveis.

Topologia e instalação do barramento

Uma rede RS485 costuma ser organizada como um barramento linear, com os dispositivos conectados ao mesmo par de comunicação. Ramificações longas podem causar reflexões e prejudicar a integridade do sinal.

Durante a instalação, considere:

• Polaridade dos terminais A e B;
• Topologia do cabeamento;
• Comprimento total da rede;
• Velocidade de comunicação;
• Quantidade de dispositivos;
• Resistores de terminação;
• Polarização do barramento;
• Aterramento e referência elétrica;
• Blindagem do cabo;
• Isolamento entre equipamentos.

A necessidade e o valor de resistores de terminação ou polarização dependem da rede e dos equipamentos utilizados. Não adicione esses componentes sem avaliar a documentação do sistema.

Como escolher um equipamento RS485?

Comece definindo a função necessária: converter uma interface, realizar uma medição ou comandar uma saída. Depois, compare as características técnicas do equipamento.

Os principais critérios são:

• Interface de origem e destino;
• Tensão de alimentação;
• Protocolo de comunicação;
• Velocidade e formato dos dados;
• Faixa de endereços;
• Quantidade de canais;
• Isolamento elétrico;
• Proteção contra surtos;
• Tipo de conector;
• Forma de montagem;
• Distância e ambiente de instalação;
• Documentação dos registradores.

Nos sensores, analise também faixa, precisão, resolução, sonda e condições ambientais. Nos atuadores, confira a capacidade das saídas e as características da carga.

Compatibilidade com Arduino e ESP32

Arduino, ESP32 e outros microcontroladores normalmente precisam de um transceptor ou módulo conversor para se comunicar com equipamentos RS485.

Antes da conexão, verifique:

• Tensão do módulo conversor;
• Níveis lógicos do microcontrolador;
• Pinos de transmissão e recepção;
• Controle do sentido da comunicação;
• Velocidade, paridade e bits de parada;
• Endereço do dispositivo;
• Mapa de registradores;
• Biblioteca utilizada no programa.

O ESP32 trabalha com níveis lógicos diferentes de algumas placas Arduino. Portanto, a compatibilidade elétrica não deve ser presumida somente porque os dois controladores possuem comunicação serial.

Placas, interfaces e acessórios podem ser encontrados em Arduino, ESP e Plataformas.

Configuração da comunicação

Os dispositivos conectados ao mesmo barramento precisam utilizar parâmetros compatíveis. Em sistemas Modbus RTU, normalmente é necessário configurar endereço, baud rate, paridade, bits de dados e bits de parada.

Cada dispositivo da rede deve possuir um endereço adequado. Endereços repetidos podem provocar respostas simultâneas e falhas de comunicação.

Também é necessário conhecer os registradores utilizados pelo equipamento. Eles determinam quais endereços devem ser lidos ou escritos e como os valores precisam ser interpretados.

Testes e diagnóstico

Antes de montar uma rede completa, teste a comunicação com apenas um dispositivo. Confirme a alimentação, a polaridade do barramento e os parâmetros configurados.

Se não houver resposta, verifique:

• Inversão entre os fios A e B;
• Endereço do dispositivo;
• Velocidade e paridade;
• Protocolo utilizado;
• Mapa de registradores;
• Controle de transmissão e recepção;
• Tensão de alimentação;
• Continuidade e terminação do cabo;
• Referência elétrica entre os equipamentos.

Depois que o primeiro dispositivo estiver funcionando, adicione os demais gradualmente. Esse processo facilita a identificação de endereços duplicados, problemas de cabeamento e incompatibilidades.

Dúvidas frequentes sobre RS485

RS485 é um protocolo?

RS485 é principalmente um padrão elétrico de comunicação. Os dados podem ser organizados por diferentes protocolos, incluindo Modbus RTU.

É possível conectar vários dispositivos no mesmo barramento?

Sim, desde que a topologia, os limites elétricos e o protocolo permitam. Cada dispositivo precisa ser configurado de maneira adequada para evitar conflitos.

Posso ligar RS485 diretamente ao Arduino ou ESP32?

Normalmente é necessário utilizar um transceptor ou módulo conversor compatível com os níveis elétricos do microcontrolador.

O que acontece se os fios A e B forem invertidos?

A comunicação normalmente não funciona. Entretanto, a identificação da polaridade pode variar entre fabricantes, tornando necessário consultar a documentação.

Todo equipamento RS485 utiliza Modbus RTU?

Não. Muitos produtos utilizam Modbus RTU, mas também existem equipamentos com protocolos próprios.

Quando utilizar um conversor isolado?

O isolamento pode ser importante quando os equipamentos apresentam referências elétricas diferentes ou quando o ambiente está sujeito a ruídos e surtos. A necessidade depende da instalação.

Qual cabo deve ser utilizado?

A escolha depende da distância, velocidade, ambiente e requisitos do sistema. Cabos de par trançado são frequentemente empregados por ajudarem a preservar a característica diferencial do sinal.
