Sensores de Peso

O que são sensores de peso?

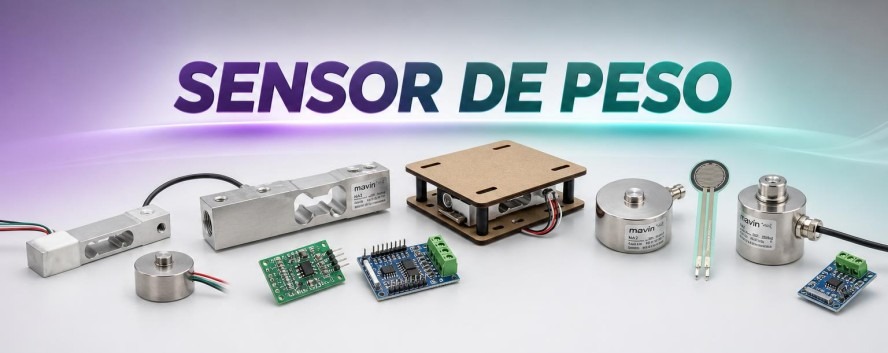

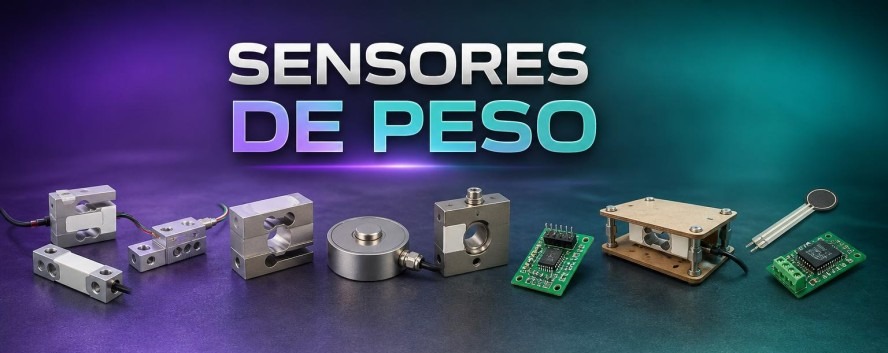

Sensores de Peso são dispositivos usados para converter força ou carga mecânica em um sinal elétrico que pode ser processado para estimar peso, pressão aplicada ou variação de carga. A categoria reúne células de carga de diferentes capacidades, módulos HX711, interfaces RS485/RS232 TTL, sensores FSR e kit de balança. A escolha correta depende da grandeza observada, do ambiente e da forma como o sinal será recebido.

Esses produtos podem participar de projetos com Arduino, ESP32 e outros controladores, mas a compatibilidade nunca deve ser presumida apenas pelo nome. Alimentação, nível lógico, tipo de saída, protocolo e circuito de interface precisam ser conferidos individualmente.

Para que servem?

As principais aplicações encontradas no contexto desta categoria incluem:

• Balanças
• Dosagem
• Monitoramento de recipientes
• Robótica
• Detecção de força
• Automação e ensaios

O sensor fornece informação para o sistema. Qualquer carga, motor, bomba, alarme ou atuador precisa de estágio de acionamento e proteção dimensionados separadamente.

Tecnologias e diferenças entre os modelos

Células de carga

Células de carga utilizam extensômetros e produzem sinal de baixa amplitude. Capacidade, geometria e forma de apoio precisam corresponder à montagem.

HX711 e interfaces

HX711 amplifica e converte o sinal da ponte. Há módulos locais e versões com RS485 ou serial, conforme o produto.

FSR

Sensores resistivos de força alteram resistência com a pressão aplicada. São úteis para detectar força relativa, mas não equivalem automaticamente a uma balança calibrada.

Como escolher sensor de peso?

Antes da compra, defina o que será detectado ou medido, a faixa esperada e as condições do local. Em seguida, compare:

• Capacidade nominal: confira esse parâmetro na especificação e relacione-o às condições reais do projeto
• Geometria e número de pontos: confira esse parâmetro na especificação e relacione-o às condições reais do projeto
• Resolução desejada: confira esse parâmetro na especificação e relacione-o às condições reais do projeto
• Módulo de leitura: confira esse parâmetro na especificação e relacione-o às condições reais do projeto
• Alimentação e interface: confira esse parâmetro na especificação e relacione-o às condições reais do projeto
• Calibração e montagem mecânica: confira esse parâmetro na especificação e relacione-o às condições reais do projeto

Sobrecarga, força lateral e fixação incorreta podem danificar a célula ou comprometer a leitura. Use estrutura mecânica adequada.

Compatibilidade e integração

O sistema precisa fazer tara e calibração com massas conhecidas. Cabos, aterramento e estabilidade da fonte afetam sinais de baixa amplitude.

Em protótipos, valide primeiro com fonte limitada e sinais conhecidos. Em instalações permanentes, considere proteção elétrica, conectores, cabeamento, invólucro, manutenção e falhas previsíveis.

Instalação, testes e manutenção

Antes da montagem definitiva, confira a pinagem e faça um teste de bancada cobrindo situações normais e limites esperados. Observe o valor em repouso, a resposta ao estímulo e o comportamento quando o sinal desaparece. Essa sequência ajuda a definir limiares e a identificar ruído, saturação ou ligação incorreta antes que o sensor seja incorporado ao equipamento.

Na instalação, mantenha cabos de sinal afastados de motores, relés e condutores de potência sempre que possível. Fixação, orientação, ventilação e proteção contra umidade devem acompanhar a tecnologia escolhida. Registre os parâmetros usados no programa e repita os testes após mudanças mecânicas. Para uso contínuo, planeje inspeção de conectores, limpeza compatível e nova calibração quando a aplicação exigir.

Aplicações práticas

Um projeto de balanças pode utilizar o sensor para registrar mudanças e tomar decisões programadas. Em dosagem, a leitura pode ser combinada a temporização, limites e outras variáveis. Já em monitoramento de recipientes, o posicionamento e a repetibilidade da instalação costumam ser tão importantes quanto o componente.

Evite copiar limites de outro projeto sem testar. Calibração, ruído, tolerâncias e ambiente alteram o resultado, e modelos visualmente parecidos podem ter saídas ou alimentações diferentes.

Dúvidas frequentes sobre sensores de peso

Célula de carga liga direto ao Arduino?

Normalmente utiliza um amplificador/conversor como HX711.

Como escolher a capacidade?

A capacidade deve superar a carga máxima com margem, sem ser tão alta que reduza a resolução útil.

FSR mede peso com precisão?

É mais indicado para força relativa; precisão depende de montagem, repetibilidade e calibração.

Precisa calibrar?

Sim. Balanças e medições quantitativas exigem tara e referência conhecida.
