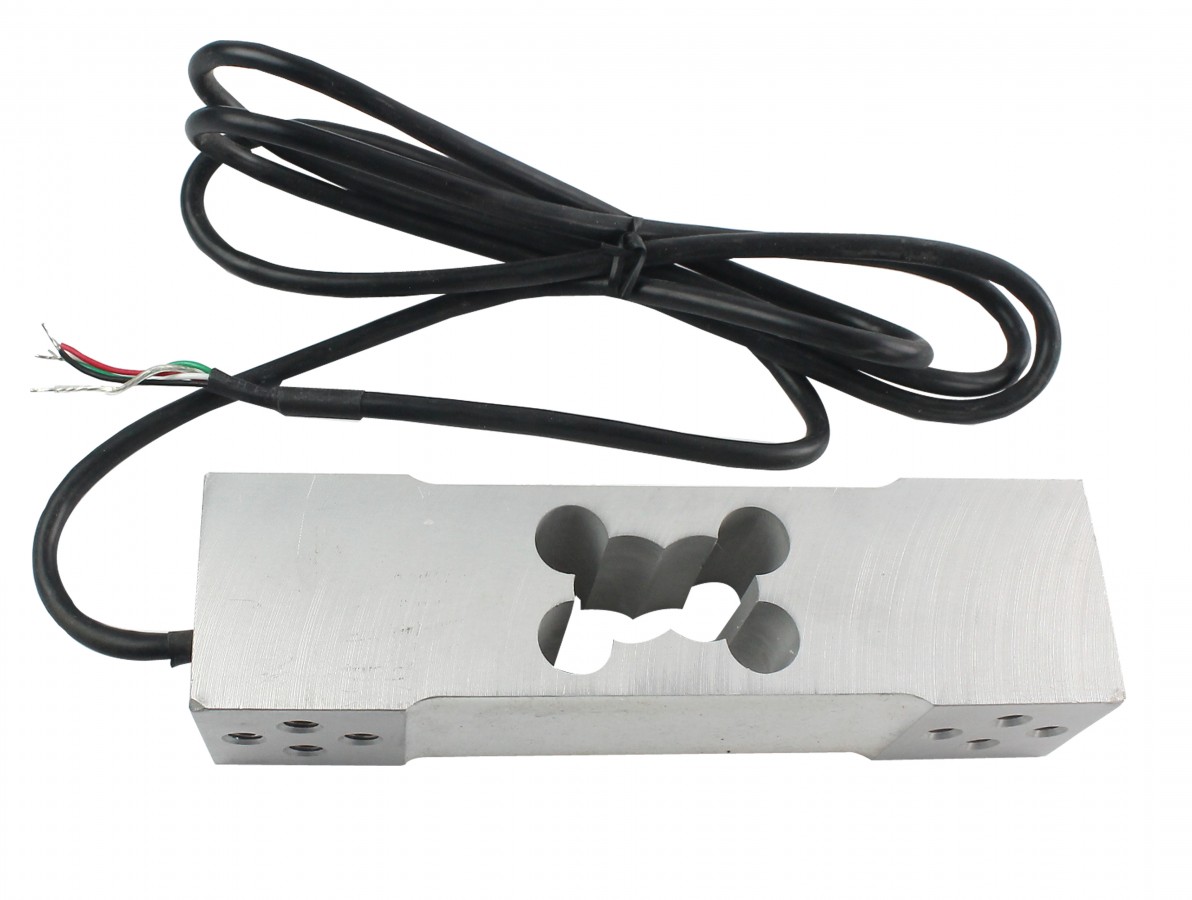

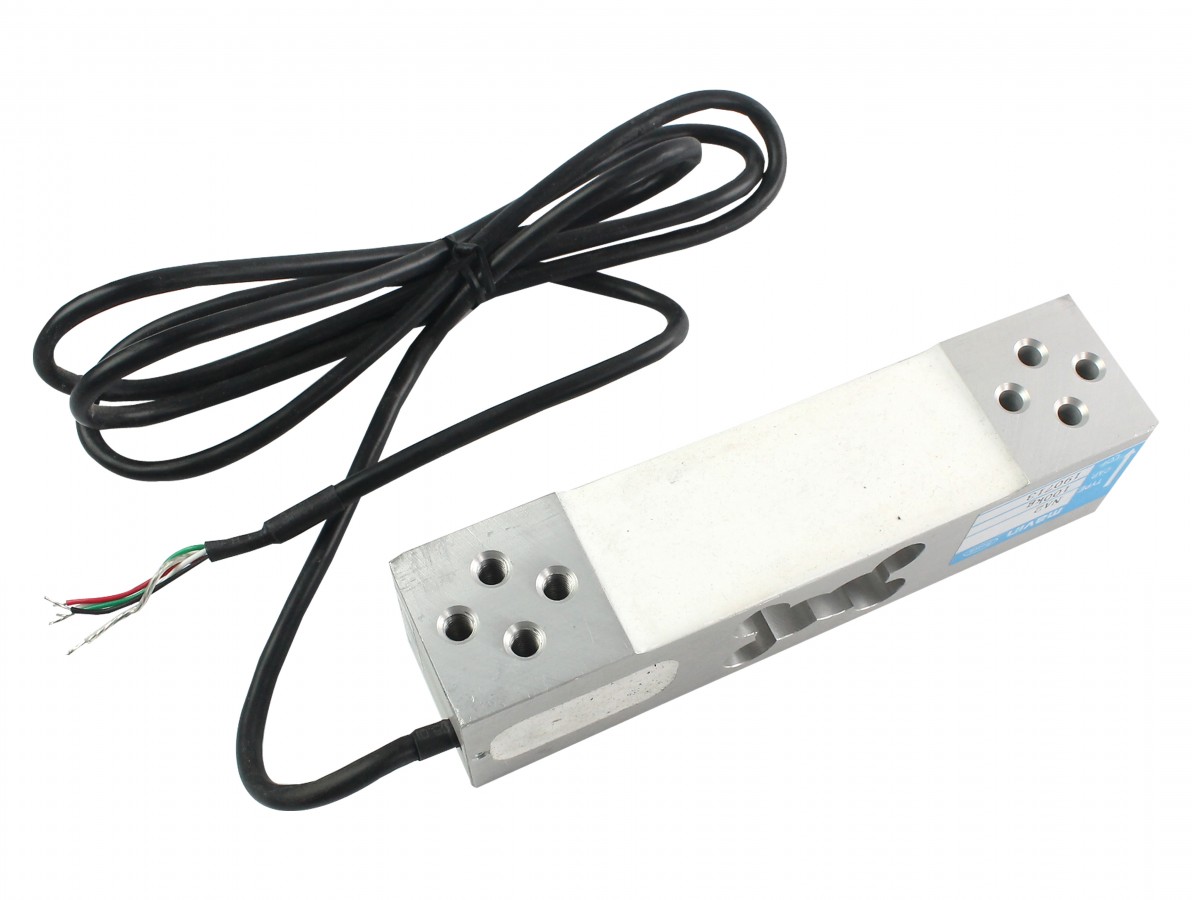

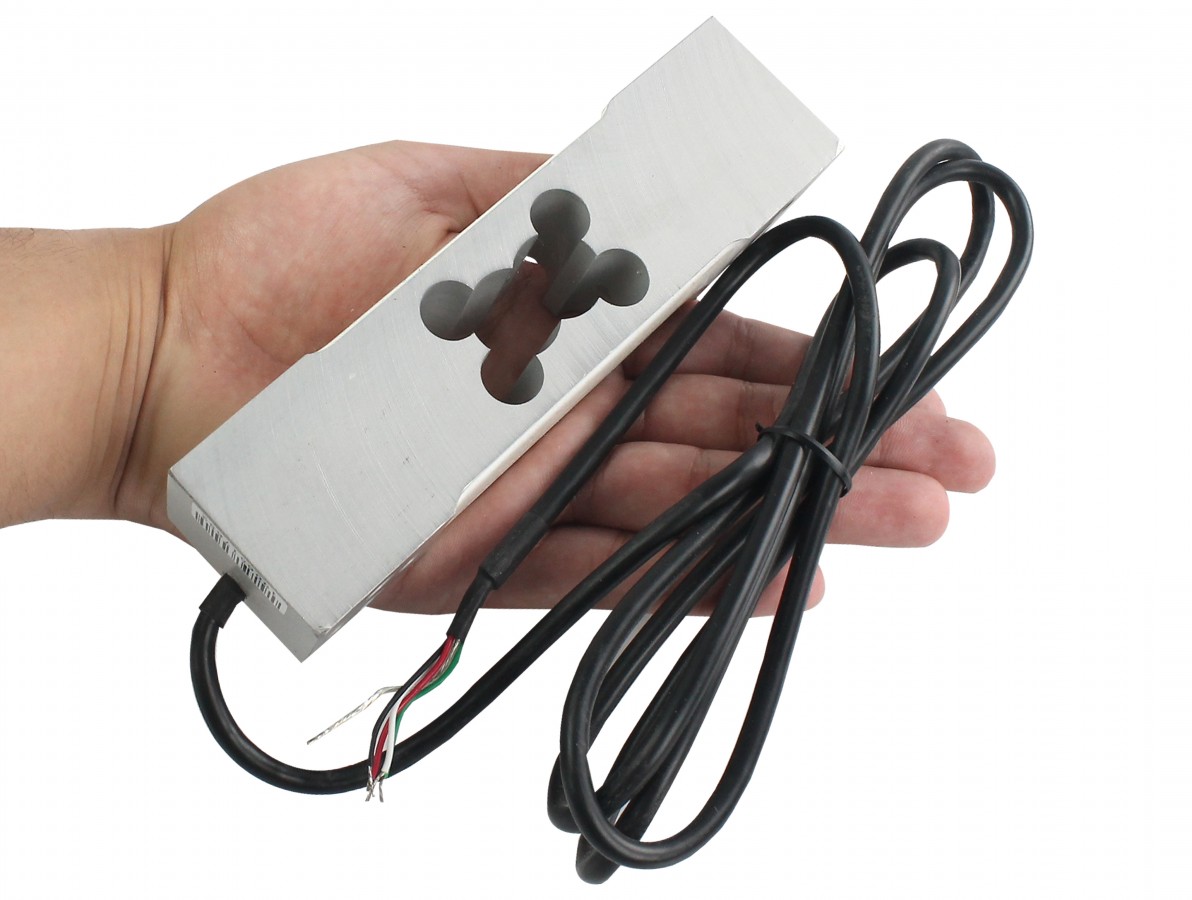

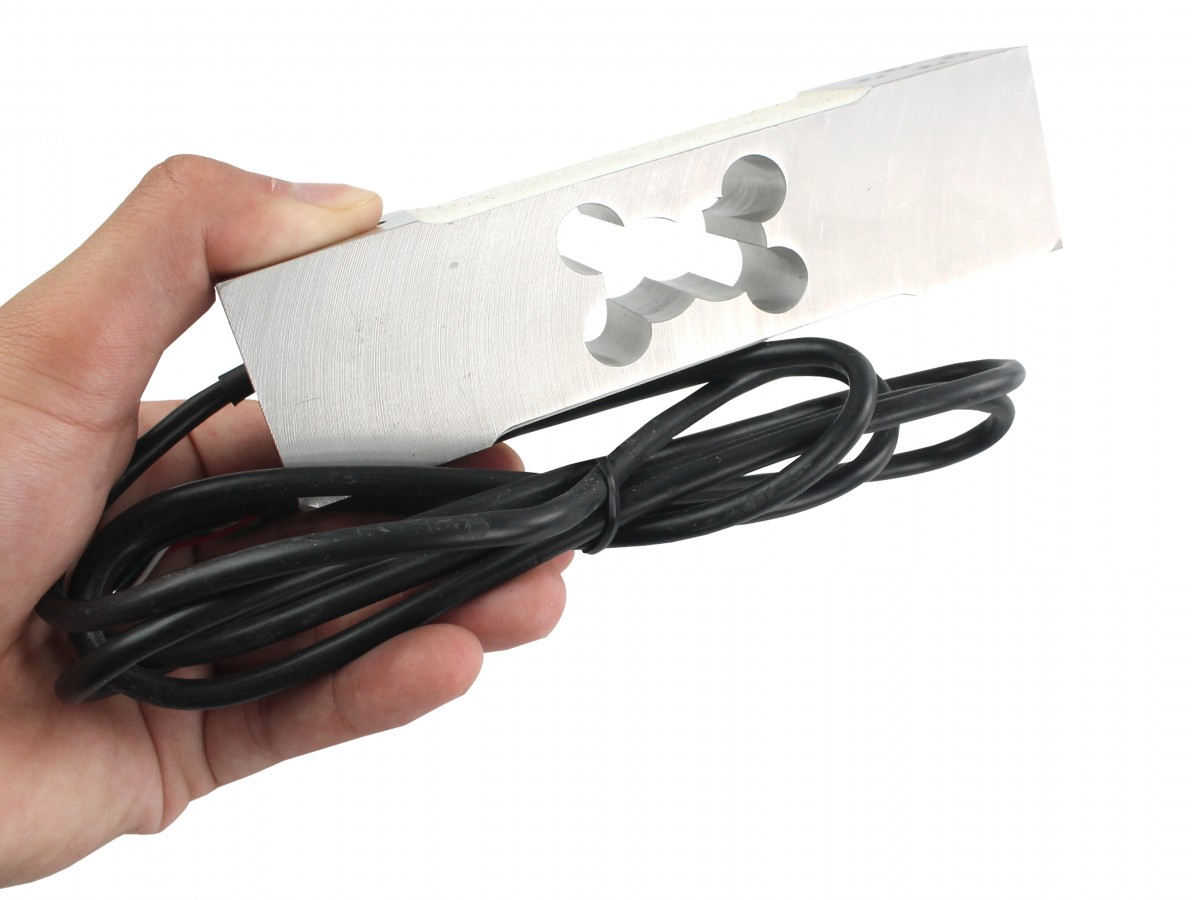

Compras institucionaisCNPq, FAPESP, SESI, SENAI, FIESP, universidades, CAPES e outrosA Célula de Carga 100kg trata-se de um acessório eletrônico capaz de detectar diferentes cargas que estejam sobre sua meia-ponte, entretanto para funcionamento deve atuar em conjunto com uma plataforma de prototipagem, entre elas, Arduino, PIC, ARM, AVR, ESP32, entre outros.
Comumente é utilizada na construção de balanças, onde cada sensor de peso consegue medir até 100kg, mas é possível combinar simultaneamente mais sensores para aumentar a capacidade.
A Célula de Carga 100kg apresenta funcionamento simplificado, sobre seu centro existe uma área sensível responsável por detectar a carga, não necessariamente o peso precisa ser aplicado sobre essa área para a obtenção de resultados.
Mecanicamente ele é composto por uma ponte resistiva que altera sua resistência conforme o peso aplicado. Eletricamente quando o Sensor de peso entra em operação, ou seja, é aplicado determinado peso, ele envia uma tensão ao microcontrolador, conforme o peso a tensão de saída vai variar.
Importante lembrar que a tensão é tão baixa que é necessário utilizar um amplificador de sinal HX711 para comunicação com o Arduino, comunicação esta que não deve ser feita por meio de pino digital.
| Modelo | NA2 |
|---|---|
| Saída classificada | 2,0 mV / V ± 5% |
| Saldo Zero | ± 0,0200 mV / V |
| Não-linearidade | 0,02% RO |
| Histerese | 0,02% RO |
| Repetibilidade | 0,02% RO |
| 30 mins Creep | 0,02% RO |
| 30 mins Return | 0,02% RO |
| Sobrecarga segura | 150% RO |
| Sobrecarga final | 200% RO |
| Efeito da temperatura na saída | 0,002% RO / ℃ |
| Efeito da temperatura em zero | 0,003% RO / ℃ |
| Impedância de entrada | 410 ± 15Ω |
| Impedância de saída | 350 ± 5Ω |
| Impedância de Isolamento | ≥5000 MΩ / (50VDC) |
| Excitação Recomendada | 5 ~ 12 VDC |
| Excitação Máxima | 15 VDC |
| Faixa de temperatura operacional | -20 ~ 60 ℃ |
| Construção | Liga de alumínio |
| Proteção | IP66 / IP67 |
| Cabo | 1,5m |
| Rosca | M6 |
| Tamanho de plataforma recomendado | 35×45cm |
| Dimensões (CxLxE) | 150x40x35mm |
| Peso | 505g |
