Compras institucionaisCNPq, FAPESP, SESI, SENAI, FIESP, universidades, CAPES e outrosO Sensor de Peso 0 a 5Kg trata-se de um acessório eletrônico capaz de detectar diferentes cargas que estejam sobre sua meia-ponte, entretanto para funcionamento deve atuar em conjunto com uma plataforma de prototipagem, entre elas, Arduino, PIC, ARM, AVR, entre outros.
Comumente, é empregado na construção de balanças, onde cada célula de peso consegue medir até 5kg, mas é possível combinar simultaneamente mais sensores para aumentar a capacidade.
O funcionamento do Sensor de Peso 0 a 5Kg é simples, sobre seu centro existe uma área sensível responsável por detectar a carga, não necessariamente o peso precisa ser aplicado sobre essa área para a obtenção de resultados.

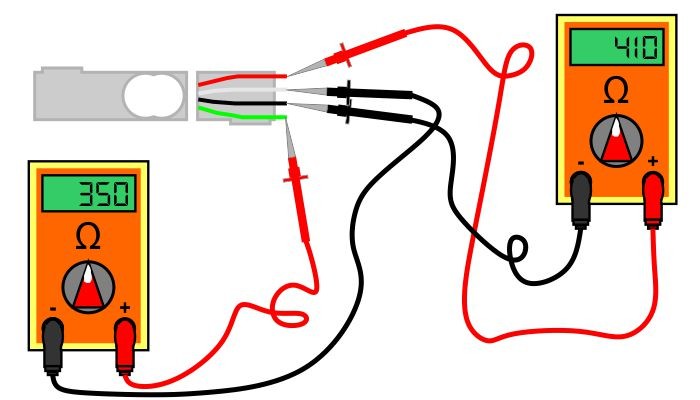

É possível realizar testes em sua célula de carga, para verificar se está em bom estado. Utilize um multímetro na escala de resistência e meça os pares vermelho e preto, que devem apresentar resistência aproximada de 410Ω (ohms), variando 30Ω para mais ou para menos.
Já na com os outros dois fios, verde e branco, deve apresentar cerca de 350Ω (ohms), com variação de 30Ω para mais ou para menos também. Estando dentro destes valores sua célula está perfeita para uso.
![Ilustração de testes na célula de carga 5kg - [1034486]](https://www.usinainfo.com.br/1034486-infografico/sensor-de-peso-celula-de-carga-0-a-5kg.jpg "Ilustração de testes na célula de carga 5kg - [1034486]")
Ilustração de testes na célula de carga 5kg
Mecanicamente, ele é composto por uma ponte resistiva que altera sua resistência conforme o peso aplicado. Eletricamente quando o Sensor de peso entra em operação, ou seja, é aplicado determinado peso, ele envia uma tensão ao microcontrolador, conforme o peso a tensão de saída vai variar. Importante lembrar que a tensão é tão baixa que é necessário utilizar um amplificador de sinal para comunicação com o Arduino, comunicação esta que não deve ser feita por meio de pino digital.
Projeto no Blog: “Balança Arduino com Célula de Peso e HX711 – Tutorial Calibrando e Verificando Peso".
| Carga nominal | 0 a 5 kg |
|---|---|
| Potência nominal de saída | 1.0mv/v ± 0.15mv/v |
| Zero saída | ± 0,1mv/v |
| Creep | 0,03% f.s./30 Min |
| Extremidade de entrada | Vermelho + (energia), Preto - (energia) |
| Extremidade de saída | Verde + (sinal), Branco - (sinal) |
| Tensão de funcionamento recomendada | 3 ~ 12 VDC |
| Tensão máxima de operação | 15 VDC |
| Impedância de entrada | 410 +/-30 ohm |
| Impedância de saída | 350 +/-3 ohm |
| Isolamento | > 2000 megaohm/50 VDC |
| Faixa de compensação de temperatura | -10C ~ 40C |
| Faixa de temperatura de operação | -20C ~ 60C |
| Classe de proteção | IP65 |
| Material | liga de alumínio |
| Parafusos necessários | 4 x M4 (4mm) - Não Acompanham |
| Dimensões (CxLxE) | 75x12,7x12,7mm |
| Peso | 27g |
