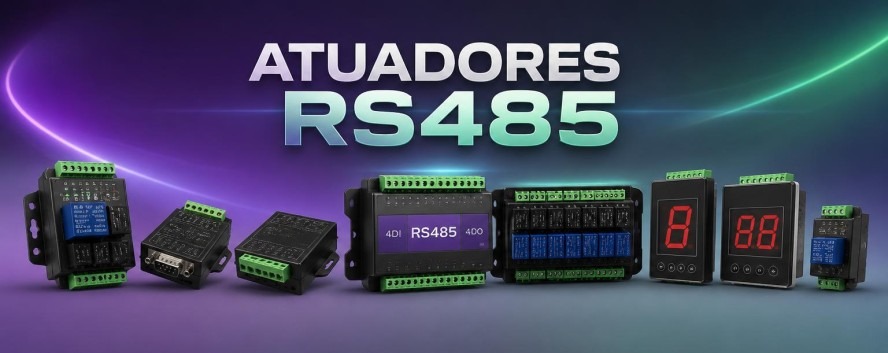

Atuadores RS485

O que são atuadores RS485?

Atuadores RS485 são equipamentos que recebem comandos pelo barramento e executam uma ação no sistema.

Dependendo do produto, essa ação pode envolver comutar um relé, alterar o estado de uma saída digital ou apresentar um valor em um display.

Na categoria estão módulos relé, controladores de entradas e saídas e displays com comunicação RS485. Muitos produtos utilizam Modbus RTU, conforme suas especificações.

Para que servem?

• Acionamento remoto de relés;
• Controle de iluminação;
• Comando de contatores;
• Sinalização de processos;
• Controle de saídas digitais;
• Leitura de entradas digitais;
• Exibição de valores numéricos;
• Automação de máquinas;
• Monitoramento e controle distribuído.

Módulos relé RS485

Os módulos relé recebem comandos pela rede e alteram o estado de seus contatos elétricos. A categoria possui modelos com diferentes quantidades de canais e tensões de alimentação.

Alguns controladores oferecem interfaces adicionais, como RS232 ou TTL. Antes de conectar uma carga, verifique tensão, corrente e tipo de carga.

Módulos de entradas e saídas digitais

Os módulos de entradas e saídas permitem monitorar estados digitais e comandar sinais pelo barramento RS485.

Podem integrar botões, chaves, sensores digitais, sinalizadores e circuitos de controle. Entradas e saídas podem ser TTL, CMOS, transistor ou relé e não devem ser consideradas equivalentes.

Displays RS485

Os displays RS485 permitem apresentar valores enviados pelo controlador. A categoria inclui modelos de sete segmentos com diferentes quantidades de dígitos.

• Quantidade de dígitos;
• Tamanho dos caracteres;
• Tensão de alimentação;
• Faixa de valores exibidos;
• Protocolo e registradores;
• Forma de montagem.

RS485 e Modbus RTU

RS485 estabelece as características elétricas da comunicação. Modbus RTU define a organização dos comandos e dados.

Nos equipamentos Modbus, o controlador escreve ou consulta registradores para alterar saídas, ler entradas ou atualizar um display. O mapa de registradores deve ser consultado antes da programação.

Como escolher um atuador RS485?

• Defina a função necessária;
• Verifique a quantidade de canais;
• Confira o tipo das entradas e saídas;
• Analise a capacidade elétrica dos contatos;
• Confirme a tensão de alimentação;
• Verifique as interfaces disponíveis;
• Confirme o protocolo de comunicação;
• Consulte o mapa de registradores;
• Avalie a forma de montagem;
• Considere as proteções necessárias.

Acionamento seguro de cargas

A capacidade informada para um relé não significa que qualquer carga possa ser conectada diretamente.

Motores, solenoides, bombas, contatores e cargas indutivas podem gerar picos elétricos. Podem ser necessários fusíveis, diodos, supressores, contatores ou outros dispositivos de proteção.

Compatibilidade com Arduino, ESP32 e CLPs

Os atuadores podem ser comandados por Arduino, ESP32, CLPs ou computadores quando protocolo e parâmetros forem compatíveis.

Arduino e ESP32 normalmente precisam de um transceptor RS485. Interfaces adequadas podem ser encontradas em Conversores RS485.

Instalação e testes

Antes de conectar a carga definitiva, teste a comunicação e as saídas em condição controlada.

Confirme o endereço do módulo e altere apenas o registrador indicado. Depois, verifique cabeamento, proteção, ventilação e capacidade elétrica antes da instalação permanente.

Dúvidas frequentes

Todo atuador RS485 utiliza Modbus RTU?

Não necessariamente. O protocolo precisa ser confirmado na especificação de cada produto.

Um módulo relé pode acionar um motor diretamente?

Depende da capacidade dos contatos e das características do motor. Em muitos casos, recomenda-se utilizar um contator e proteção adequada.

Posso utilizar vários módulos no mesmo barramento?

Sim, desde que cada dispositivo tenha endereço adequado e os limites elétricos sejam respeitados.

O que acontece quando a comunicação é interrompida?

O comportamento depende do produto e de sua configuração. Verifique o estado de segurança previsto para as saídas.

Os displays podem mostrar qualquer valor?

Não. A quantidade de dígitos, o formato e a faixa dependem do modelo.
