Soquete Estampado

Soquete Estampado

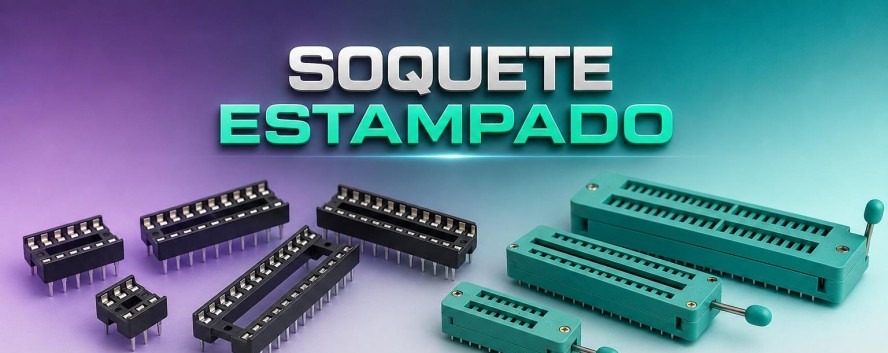

Soquetes estampados e soquetes ZIF para circuitos integrados em encapsulamento DIP. A categoria inclui opções de 8, 14, 16, 18, 24, 28, 32 e 40 pinos. Verifique quantidade de pinos, largura do encapsulamento, passo, dimensões e necessidade de troca frequente do componente.

Soquetes para montagem e substituição de circuitos integrados

O soquete permite instalar um circuito integrado DIP sem soldar diretamente os terminais do componente à placa. Essa montagem facilita substituições, testes e manutenção, além de reduzir a exposição do CI ao calor durante a soldagem. A categoria reúne soquetes estampados convencionais e modelos ZIF em várias quantidades de pinos.

Diferença entre soquete estampado e ZIF

O soquete estampado é uma solução compacta para montagem permanente ou manutenção eventual. O componente é pressionado nos contatos e permanece encaixado durante o uso. O soquete ZIF, sigla de Zero Insertion Force, utiliza uma alavanca para abrir e fechar os contatos. Ele é indicado quando o CI precisa ser inserido e removido repetidamente, como em gravação, programação e testes.

Como escolher o soquete correto

  • Número de pinos: deve corresponder exatamente ao encapsulamento do circuito integrado.
  • Largura: alguns CIs de 28 pinos, por exemplo, podem usar encapsulamentos estreitos ou largos.
  • Passo: confirme a distância entre terminais e a compatibilidade com a furação da placa.
  • Tipo de contato: considere a frequência de remoção e o ambiente de uso.
  • Orientação: alinhe a marca de referência do soquete com a indicação da PCI para facilitar a montagem correta do CI.

Cuidados na montagem

Solde primeiro o soquete à placa e insira o circuito integrado somente após a região esfriar. Verifique pontes de solda, contatos desalinhados e terminais dobrados antes de energizar. Ao remover o CI de um soquete convencional, levante os dois lados gradualmente para não deformar os pinos.

Para outras formas de conexão em placas, consulte conectores e soquetes. Para montar e testar circuitos antes da versão definitiva, veja protoboards, jumpers e PCBs.
