Protoboards

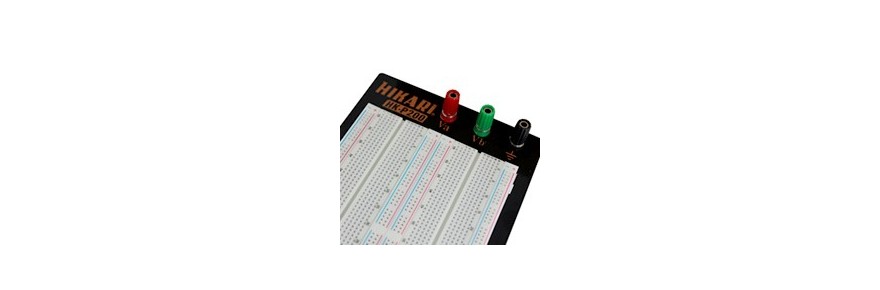

O que é uma protoboard?

A protoboard, também chamada de placa de ensaio ou matriz de contatos, é utilizada para montar circuitos eletrônicos temporários sem a necessidade de soldagem.

Os terminais dos componentes e dos cabos são inseridos nos pontos da placa, que possuem conexões metálicas internas. Isso permite montar, testar, modificar e desmontar circuitos com maior facilidade.

Protoboards são utilizadas em estudos de eletrônica, desenvolvimento de protótipos, testes de componentes e projetos com Arduino, ESP32 e outros microcontroladores.

Para que serve uma protoboard?

A placa de ensaio pode ser utilizada em diferentes etapas do desenvolvimento eletrônico:

• Montagem de circuitos experimentais;
• Testes de componentes eletrônicos;
• Validação de ligações antes da soldagem;
• Desenvolvimento de protótipos;
• Projetos com Arduino e ESP32;
• Aulas e práticas de eletrônica;
• Testes com sensores e módulos;
• Verificação de programas e circuitos.

Depois da validação, o circuito pode ser transferido para uma placa perfurada, placa universal ou circuito impresso, conforme a finalidade do projeto.

Como funcionam as conexões internas?

Os furos de uma protoboard não são independentes. Eles são conectados internamente por lâminas metálicas organizadas em grupos.

Na região central, os pontos geralmente são conectados em pequenos conjuntos. O canal que divide a placa permite instalar circuitos integrados do tipo DIP sem interligar os terminais posicionados em lados opostos.

Os modelos maiores também podem possuir barramentos laterais destinados à distribuição da alimentação. A disposição e possíveis interrupções nesses barramentos devem ser verificadas antes da montagem.

Como a estrutura pode variar entre modelos, é recomendável testar a continuidade com um multímetro quando houver dúvida.

Protoboard de 170 pontos

A protoboard de 170 pontos possui dimensões reduzidas e é indicada para circuitos pequenos, testes rápidos e montagem de módulos com poucos componentes.

A categoria inclui modelos tradicionais e transparentes. O tamanho compacto facilita a utilização em projetos portáteis ou com espaço limitado.

Protoboard de 400 pontos

A protoboard de 400 pontos oferece mais espaço para resistores, LEDs, sensores, circuitos integrados e conexões de alimentação.

É uma opção intermediária para atividades didáticas e protótipos que não exigem uma placa maior. Também existem kits que combinam a protoboard de 400 pontos com jumpers e outros itens.

Protoboard de 750 pontos

O modelo de 750 pontos presente na categoria foi desenvolvido para acomodar projetos que precisam de maior área de conexão, incluindo montagens com determinadas placas ESP32 NodeMCU.

Antes da compra, compare as dimensões e o espaçamento dos pinos da placa que será instalada. Diferentes versões de ESP32 podem apresentar larguras distintas.

Protoboard de 830 pontos

A protoboard de 830 pontos oferece uma área maior para circuitos com mais componentes e conexões.

É utilizada em projetos de eletrônica, automação e microcontroladores que precisam de barramentos de alimentação e maior quantidade de pontos disponíveis.

A categoria também possui kit de prototipagem com protoboard de 830 pontos, jumpers, fonte e adaptador. Confira o conteúdo informado na página do produto.

Kits de prototipagem

Os kits de prototipagem reúnem a placa de ensaio e acessórios utilizados na montagem dos circuitos. Dependendo do conjunto, podem estar incluídos:

• Protoboard;
• Jumpers;
• Fonte para protoboard;
• Adaptador de alimentação;
• Outros acessórios indicados no anúncio.

Os componentes incluídos variam entre os kits. Consulte a descrição individual antes da escolha.

Como escolher uma protoboard?

A quantidade de pontos é importante, mas não deve ser o único critério. Antes da compra, analise:

• Quantidade de componentes do circuito;
• Dimensões disponíveis para a montagem;
• Presença de barramentos de alimentação;
• Espaçamento entre os pinos dos componentes;
• Largura da placa de desenvolvimento;
• Quantidade de ligações necessárias;
• Acessórios incluídos;
• Possibilidade de expansão do circuito.

Compatibilidade com Arduino e ESP32

Protoboards podem ser utilizadas em projetos com Arduino, ESP32 e outras plataformas, mas a forma de montagem depende das dimensões e da disposição dos pinos de cada placa.

Algumas placas são conectadas diretamente à protoboard. Outras precisam ser ligadas por jumpers ou utilizadas com adaptadores.

Placas e módulos podem ser encontrados em Arduino, ESP e Plataformas.

Jumpers para protoboard

Os jumpers realizam as conexões entre pontos da protoboard, placas de desenvolvimento, sensores e módulos.

Existem cabos macho-macho, macho-fêmea e fêmea-fêmea. Veja os modelos disponíveis em Jumpers para Protoboard.

Cuidados durante a montagem

• Desligue a alimentação antes de alterar o circuito;
• Confirme a polaridade da fonte;
• Verifique os limites dos componentes;
• Evite terminais excessivamente grossos;
• Não force componentes nos contatos;
• Organize os cabos para reduzir erros;
• Utilize cores diferentes para alimentação e sinais;
• Revise as conexões antes de energizar.

Dúvidas frequentes sobre protoboards

Protoboard precisa de solda?

Não. Ela foi projetada para permitir montagens temporárias por encaixe.

O que significa a quantidade de pontos?

É a quantidade aproximada de contatos disponíveis para inserir componentes e realizar conexões.

Todos os furos são conectados?

Não. Os furos são organizados em grupos internos. A disposição precisa ser observada antes da montagem.

Qual protoboard escolher para Arduino?

Depende do tamanho do circuito. Modelos de 400 ou 830 pontos oferecem mais espaço, enquanto o modelo de 170 pontos é adequado para montagens pequenas.

Qual protoboard escolher para ESP32?

Compare a largura da placa ESP32 com a área central da protoboard. A categoria possui um modelo de 750 pontos destinado a determinadas placas ESP32 NodeMCU.

Protoboard pode ser reutilizada?

Sim. Os componentes podem ser removidos e o circuito pode ser remontado, desde que os contatos sejam preservados.
