    Protoboard 830 pontos para montagem de projetos

    07045
    Mais Vendido
    R$ 10,87
    no pix/boleto
    ou R$ 11,44 no cartão
    Quantidade:Qtd:

    O frete e parcelamento serão calculados no carrinho

    Cansado de perder tempo com prototipagem eletrônica? A Protoboard / Breadboard de 830 pontos é a solução perfeita para você! Essa placa de prototipagem rápida, também conhecida como Placa de Ensaio ou Matriz de Contato, permite montar seus circuitos de forma rápida e fácil, sem a necessidade de solda.

    Com seus furos de contato, a Protoboard oferece uma maneira flexível e eficiente de testar e desenvolver seus projetos eletrônicos. Seja você um iniciante ou um profissional experiente, a Protoboard é a ferramenta ideal para dar vida às suas ideias!

    COMO FUNCIONA A PROTOBOARD?

    No geral, as placas da sua Protoboard são composta por:
    Furos de contato: São os pontos de conexão da Protoboard, onde você pode colocar os componentes eletrônicos apenas utilizando pressão.
    Barras de contatos: São as colunas condutoras que conectam os furos de contato entre si.
    Canal central: Divide a Protoboard em duas seções, separando as colunas de furos de contato.
    Barras de contatos de alimentação: Localizadas nas laterais da Protoboard, uma com terminal positivo (vermelho) e outra com terminal negativo (preto ou azul) interligados por toda a sua lateral.

    Com esses componentes interligados internamente formando linhas e colunas, sendo o alfabeto e os números, internamente cada 5 furos está conectada como um fio, permitindo fazer várias conexões, colocar seus componentes e etc, conforme a figura abaixo podemos ver as conexões internas.

    Já nas bordas laterais da Protoboard, encontramos as linhas de alimentação, com o terminal positivo em vermelho e o negativo em preto ou azul, que se estendem por toda a placa.

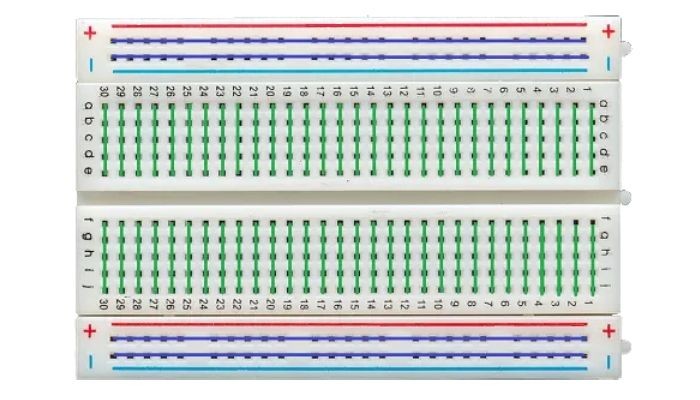

     Conexões internas Protoboard - [1033850]
    Conexões internas Protoboard

    COMO UTILIZAR A PROTOBOARD?


    Insira os componentes:
    - Encaixe os terminais dos componentes nos furos de contato.
    - Certifique-se de que os componentes estejam bem fixados.

    Faça as conexões:
    - Use fios jumper para conectar os componentes entre si.
    - Siga o esquema do circuito que você deseja montar.

    Verifique o circuito:
    - Ligue a fonte de alimentação e teste o funcionamento do circuito.
    - Corrija erros de acordo com a necessidade.

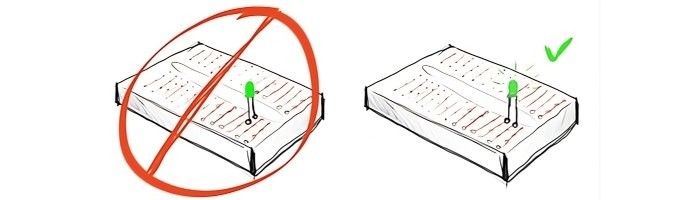

    Modo correto de utilização da Protoboard - [1033857]
    Modo correto de utilização da Protoboard

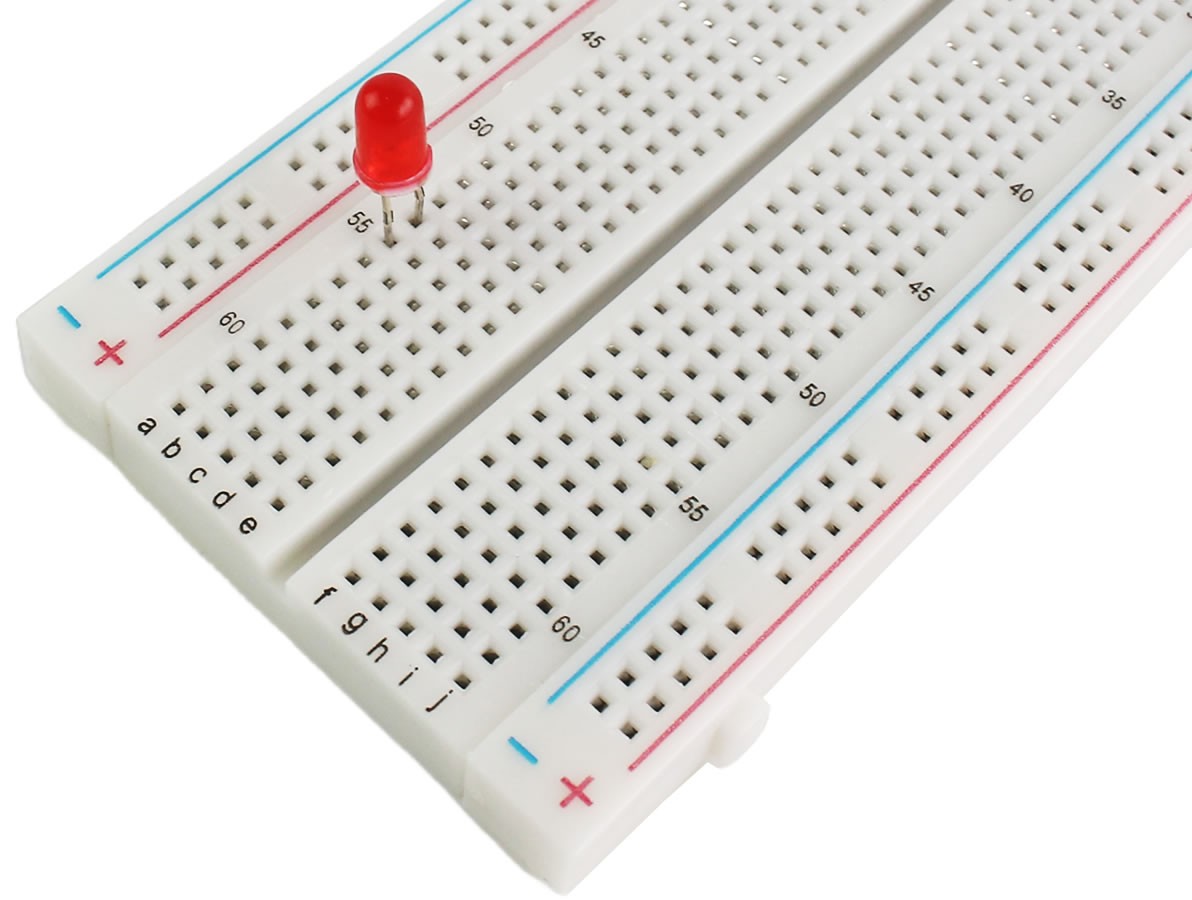

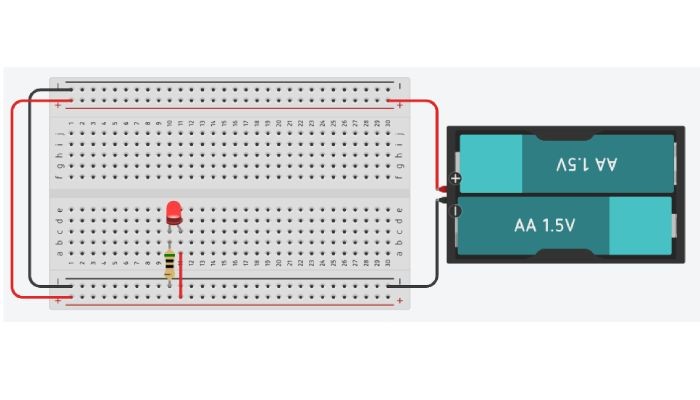

    Ligação simples protoboard - [1033851]
    Ligação simples Protoboard


    Vantagens da Protoboard:

    - Montagem modular: Com encaixes para ligar várias placas.
    - Rapidez: Permite montar e testar circuitos rapidamente.
    - Facilidade: Não necessita de solda, ideal para iniciantes.
    - Flexibilidade: Permite testar diferentes configurações de circuito.
    - Reutilização: Permite desmontar e reutilizar os componentes.
    - Baixo custo: Uma ferramenta acessível para prototipagem.

    Adquira a sua e dê vida aos seus projetos eletrônicos!



    CARACTERÍSTICAS:

    - Protoboard, Breadboard, Placa de Ensaio, Matriz de Contato;
    - 830 pontos de contato para montagem de circuitos eletrônicos experimentais;
    - Ideal para simular circuitos eletrônicos de futuros projetos.

    ESPECIFICAÇÕES:

    - Quantidade de contatos: 830;
    - Dimensões (CxLxA): 16,5 x 5,5 x 1cm;
    - Peso: 83g.
