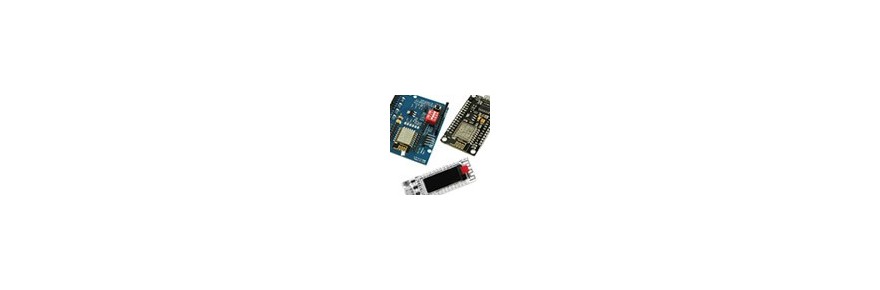

ESP8266

O que é ESP8266?

ESP8266 é um microcontrolador de baixo custo e baixo consumo de energia, com um sistema Wi-Fi integrado. Ele foi desenvolvido pela empresa chinesa Espressif Systems e lançado em 2014. O ESP8266 possui um processador de 32 bits e uma unidade de processamento de sinal digital (DSP), além de memória flash embutida e interfaces de entrada/saída (I/O).

O ESP8266 é amplamente utilizado em projetos de IoT (Internet das Coisas), devido à sua capacidade de se conectar a uma rede Wi-Fi e enviar e receber dados pela internet. Ele pode ser programado utilizando a linguagem de programação C++, assim como outras linguagens de programação populares, como MicroPython e Arduino IDE.

O ESP8266 é conhecido por ser um microcontrolador de baixo custo e fácil de usar, o que o torna uma opção popular para projetos DIY (Faça você mesmo) e para estudantes de eletrônica e programação. Além disso, existem diversas placas de desenvolvimento que utilizam o ESP8266, como a NodeMCU e a Wemos D1 Mini, que tornam mais fácil a criação de projetos com o microcontrolador.


Como usar o ESP8266?

Usar o ESP8266 é muito simples, basta conectar ao computador e fazer a programação na própria IDE Arduino. Vale lembrar que o chip já precisa estar integrado em um módulo para utilização imediata, ou será preciso soldar e fazer as devidas conexões.

Para utilizar o ESP8266, você precisará de uma placa de desenvolvimento que possa ser programada, como a NodeMCU ou a WeMos D1 Mini. Em seguida, você pode seguir os seguintes passos:

  1. - Instalar o ambiente de desenvolvimento: É recomendado utilizar a plataforma Arduino IDE para programar o ESP8266. Você pode baixar a versão mais recente da Arduino IDE em seu site oficial.

  2. - Adicionar o suporte para o ESP8266 na Arduino IDE: Após instalar a Arduino IDE, você precisa instalar o pacote de suporte para o ESP8266. Para isso, abra a Arduino IDE e vá em "Arquivo" > "Preferências". Na janela que aparecerá, adicione a seguinte URL na seção "URLs Adicionais para Gerenciador de Placas": http://arduino.esp8266.com/stable/package_esp8266com_index.json

  3. - Instalar o pacote de suporte para o ESP8266: Agora, vá em "Ferramentas" > "Placa" > "Gerenciador de Placas". Na barra de pesquisa, digite "ESP8266" e instale o pacote "ESP8266 Community" mais recente.

  4. - Selecionar a placa: Com o pacote de suporte instalado, selecione a placa ESP8266 que você está utilizando em "Ferramentas" > "Placa".

  5. - Conectar a placa: Conecte a placa ao seu computador através de um cabo USB.

  6. - Escolher a porta serial: Vá em "Ferramentas" > "Porta" e selecione a porta serial correspondente à sua placa.

  7. - Programar a placa: Agora você pode escrever o código desejado na Arduino IDE e enviar o programa para a placa ESP8266. Para isso, basta clicar no botão "Enviar" na parte superior esquerda da janela da IDE.

  8. - Monitorar a saída serial: Após enviar o programa para a placa, você pode monitorar a saída serial da placa. Para isso, vá em "Ferramentas" > "Monitor de Serial".


Lembrando que esses são apenas passos gerais e específicos podem variar dependendo da placa de desenvolvimento e do projeto que está sendo desenvolvido. É importante ler a documentação da placa e do projeto para obter informações mais detalhadas.


Como conectar o ESP8266 com Arduino?

O ESP8266 pode ser usado como um módulo Wi-Fi para o Arduino, permitindo que o Arduino se conecte à Internet. Existem várias maneiras de conectar os dois, incluindo usando uma placa adaptadora ESP8266, conectando diretamente os pinos do ESP8266 aos pinos do Arduino ou usando uma comunicação serial entre os dois.

Uma das maneiras mais comuns de conectar o ESP8266 com o Arduino é por meio da comunicação serial. Isso envolve conectar os pinos RX e TX do ESP8266 aos pinos TX e RX do Arduino, respectivamente, e configurar o código para enviar e receber dados pela porta serial.

Outra opção é usar uma placa adaptadora ESP8266, que é uma placa que se encaixa diretamente no Arduino e permite a conexão do ESP8266. Essas placas geralmente também incluem um regulador de tensão para garantir que o ESP8266 receba a tensão correta.

Independentemente da abordagem escolhida, é importante garantir que os níveis lógicos dos pinos do ESP8266 sejam compatíveis com os níveis do Arduino. Além disso, é importante verificar a documentação para obter informações detalhadas sobre como configurar e programar o ESP8266.


Onde encontrar o Datasheet esp8266?

O Datasheet esp8266 pode ser encontrado na página do produto no site da UsinaInfo por meio do link http://www.usinainfo.com.br/index.php?controller=attachment&id_attachment=275. No datasheet esp8266 você encontra todas as informações técnicas sobre o produto, incluindo características físicas e elétricas.


Qual é a alimentação do esp8266?

O ESP8266 pode ser alimentado com uma tensão entre 3.3V e 6V DC (a depende do modelo). É importante ressaltar que essa placa é sensível a picos de tensão, portanto, é recomendável utilizar um regulador de tensão e capacitores para evitar problemas de instabilidade na alimentação. Além disso, a corrente máxima que o ESP8266 pode consumir é de cerca de 250 mA, por isso é importante escolher uma fonte de alimentação adequada.

O ESP8266 é um microcontrolador de 3,3V, portanto, seu nível lógico é de 3,3V. Isso significa que os pinos de entrada e saída do ESP8266 operam em um nível lógico alto de 3,3V e um nível lógico baixo de cerca de 0V. É importante lembrar que, ao utilizar o ESP8266 com outros dispositivos ou microcontroladores que operam em um nível lógico diferente, é necessário usar conversores de nível lógico para evitar danos aos componentes.

23 produtos

Como escolher o módulo ESP8266?

Primeiro vamos ver como escolher o módulo ESP8266 certo para o seu projeto. De fato, há muitos no mercado, e é muito fácil se perder entre todas as opções.

O primeiro que você provavelmente ouviu falar é o pequeno módulo Transceiver sem fio Serial ESP8266. Este módulo ESP8266 é o mais famoso, já que é muito pequeno e custa apenas $5 (sem impostos, no mercado internacional). No entanto, o número de pinos GPIO acessíveis (saídas ou pinos de entrada) são bastante limitados. Também é difícil conectá-lo a uma protoboard.

Mas existem muitos outros módulos no mercado, que lhe dão acesso a todos os pinos do ESP8266. Por exemplo, o Nodemcu V3 Esp8266 ESP-12E que apresenta uma excelente relação de custo beneficio. Este módulo pode ser facilmente montado em uma placa de prototipagem e você pode acessar facilmente todos os pinos do ESP8266.

Existem vários tipos de módulos ESP8266 disponíveis no mercado, cada um com suas características e especificações. Alguns exemplos incluem:

  1. - ESP-01: é o módulo mais simples e básico, com apenas 2 pinos GPIO, que pode ser usado para tarefas simples de comunicação sem fio.

  2. - ESP-12E: é um dos módulos mais populares, com 11 pinos GPIO e uma antena embutida. É uma boa escolha para projetos que exigem mais recursos, como controle de dispositivos inteligentes ou automação residencial.

  3. - ESP-07: é semelhante ao ESP-12E, mas possui apenas 9 pinos GPIO e uma antena externa. É uma opção interessante para projetos que requerem uma antena de maior alcance.

  4. - NodeMCU: é uma placa de desenvolvimento baseada no ESP8266, que inclui um regulador de tensão, um conversor USB-serial e uma série de pinos GPIO. É uma opção conveniente para quem está começando a trabalhar com o ESP8266, pois já possui todos os componentes necessários para conectar o módulo a um computador e começar a programar.

Esses são apenas alguns exemplos dos vários tipos de módulos ESP8266 disponíveis no mercado. É importante escolher o módulo correto para o seu projeto, levando em consideração suas necessidades específicas de recursos, alcance e conectividade.



Quais são os Requisitos de Hardware ESP8266?

Vamos agora ver o que precisamos para fazer o chip ESP8266 funcionar. Na verdade, geralmente é presumido erroneamente que você só precisa desse pequeno chip e nada mais para fazê-lo funcionar, e vamos ver que isso não é verdade.

Primeiro, você precisará de alguma maneira programar o ESP8266. Pode usar uma placa Arduino para isso, mas para mim a coisa realmente boa sobre esse chip é que ele pode funcionar completamente de forma autônoma. Então, para programar o chip, usarei um programador USB FTDI. Note que ele deve ser compatível com o nível lógico do chip ESP8266, portanto, 3.3V.

Também precisará de uma fonte de alimentação dedicada para alimentar o chip. Esse é um ponto muitas vezes esquecido e que leva a muitos problemas. De fato, se você está tentando, por exemplo, alimentar o chip ESP8266 do 3.3V que vem da placa FTDI ou de uma placa Arduino, ele simplesmente não funcionará corretamente. Portanto, você precisa de uma fonte de alimentação dedicada que possa fornecer pelo menos 300 mA para ser segura.

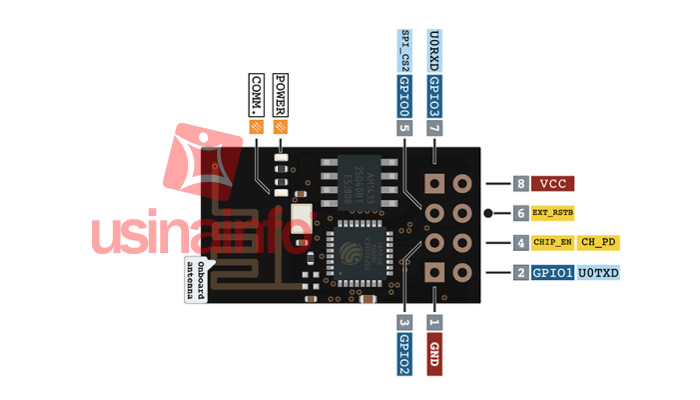

Pinagem do ESP8266

Pinagem do ESP8266





Como configurar o hardware do ESP8266?

Certifique-se de que você conectou tudo de acordo ou não poderá continuar. Certifique-se também de que todos os interruptores de seus componentes (módulo FTDI e fonte de alimentação) estejam ajustados para 3,3V, ou isso danificará seu chip.

Além disso, conecte um fio ao pino 0 (GPIO 0) do ESP8266. Não conecte a qualquer outra coisa por enquanto, mas você precisará mais tarde para colocar o chip no modo de programação.

Para configurar o hardware do ESP8266, é necessário seguir os seguintes passos:

  1. - Conectar o ESP8266 ao computador através de um conversor USB-serial (como o CH340G) ou por meio de uma placa de desenvolvimento que já possua esse conversor integrado (como o NodeMCU).
  2. - Abrir a IDE do Arduino e selecionar a placa NodeMCU 1.0 (ou outra placa compatível com ESP8266) nas opções de placa.
  3. - Selecionar a porta serial correta nas opções de porta da IDE do Arduino.
  4. - Carregar um programa de exemplo para testar a comunicação entre o ESP8266 e o computador. Exemplos como o "Blink" (que faz o LED piscar) e o "WiFiScan" (que escaneia as redes Wi-Fi disponíveis) são bons para testar a funcionalidade do ESP8266.
  5. - Se o programa carregado não funcionar corretamente, pode ser necessário instalar os drivers do conversor USB-serial (no caso de ter utilizado um) ou verificar a conexão física dos pinos do ESP8266 com o conversor ou placa de desenvolvimento.


Além disso, é importante verificar se o ESP8266 está recebendo a alimentação correta (3.3V) e se a tensão dos sinais de entrada e saída são compatíveis com o nível lógico do ESP8266 (que é de 3.3V).




Como configurar o ESP8266 com Arduino IDE?

Agora vamos configurar seu chip ESP8266 usando o Arduino IDE. Esta é uma ótima maneira de usar o chip, pois você poderá programá-lo usando o conhecido programa IDE do Arduino e também reutilizar várias bibliotecas existentes.

Se isso ainda não for feito, instale a versão mais recente do Arduino IDE. Você pode obtê-lo de: http://www.arduino.cc/en/main/software

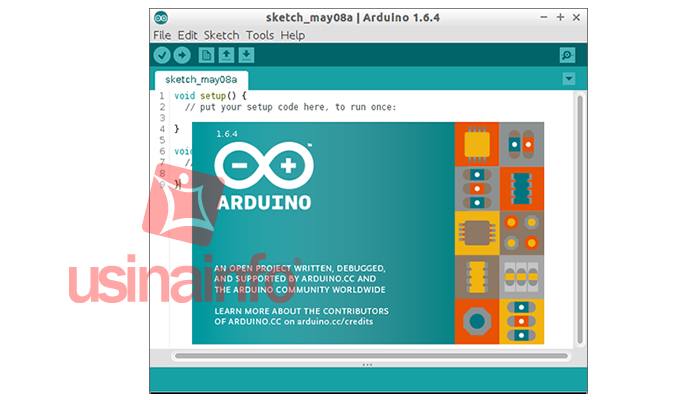

Programando o ESP8266 com a IDE Arduino

Programando o ESP8266 com a IDE Arduino

Então, você precisa dar alguns passos para poder configurar o ESP8266 com o Arduino IDE:

• Inicie o Arduino IDE e abra a janela Preferências.
• Digite o seguinte URL: http://arduino.esp8266.com/package_esp8266com_index.json no campo URLs adicionais do Gerenciador de diretorias .
• Abra o Gerenciador de Placas no menu Ferramentas> Placa e instale a plataforma esp8266 .

Agora, vamos verificar se o IDE do Arduino está funcionando corretamente e conectar seu chip à sua rede Wi-Fi local.

Para fazer isso, precisamos escrever o código primeiro e depois carregá-lo no quadro. O código será bem simples: queremos apenas conectar-nos à rede Wi-Fi local e imprimir o endereço IP da placa. Este é o código para se conectar à rede:



// Importar bibliotecas necessárias
# incluir  "ESP8266WiFi.h"


// parâmetros do WiFi

const  char * ssid = "your_wifi_name" ;
const  char * password = "sua_wifi_password" ;


void

 setup ( void )
 {
 // Start
Serial.begin ( 115200 );


// Conecte-se ao WiFi

WiFi.begin (ssid, senha);
while (WiFi.status ()! = WL_CONNECTED) {
atraso ( 500 );
Serial.print ( "." );
}
Serial.println ( "" );
Serial.println ( "WiFi conectado" );


// Imprimir o endereço IP

Serial.println (WiFi.localIP ());
 }


void

 loop ()  {
 }


Você pode simplesmente copiar as linhas de código acima e copiá-las para o ESP8266 Arduino IDE que você baixou antes. Claro, coloque seu próprio nome e senha WiFi no código. Salve este arquivo com um nome de sua escolha.

Agora, também vá em Ferramentas> Placas e selecione a placa que você está usando. Se você não tem certeza sobre qual placa escolher, simplesmente escolha “Módulo ESP8266 Genérico”. Selecione também a porta Serial correta que corresponde ao conversor FTDI que você está usando.

Depois disso, precisamos colocar a placa no modo de bootloader, para que possamos programá-la. Para fazer isso, conecte o pino GPIO 0 ao terra, através do cabo que nós conectamos no GPIO 0 antes. Em seguida, desligue e ligue a placa, mas desligue e volte a ligar a fonte de alimentação.

Agora, envie o código para a placa e abra o monitor Serial quando isso for feito. Defina também a velocidade do monitor Serial para 115200. Agora, desconecte o cabo entre GPIO 0 e GND, e desligue e ligue novamente a placa. Você deve ver a seguinte mensagem:

WiFi conectado 192.168.1.103

Se você pode ver esta mensagem e um IP, parabéns, sua placa agora está conectada à sua rede WiFi! Agora você está pronto para construir seus primeiros projetos usando o chip ESP8266 e este Arduino IDE modificado.



Como ir além com o ESP8266?

Agora você tem um módulo ESP8266 completamente utilizável, então basicamente o que você pode fazer a seguir depende apenas da sua imaginação! Você pode, por exemplo, usar esse chip para construir um sensor de movimento WiFi, controlar um relé remotamente e também enviar dados para uma plataforma de nuvem remota, por exemplo.

Para quem deseja outras aplicações, pode utilizar o ESP8266 em conjunto com a maioria dos sensores utilizados em outros microcontroladores, podendo optar por módulos próprios, como o utilizado na imagem a cima.

Com o ESP8266, você pode criar vários projetos interessantes, tais como:

  1. - Automação residencial: use o ESP8266 para controlar dispositivos em sua casa, como luzes, tomadas, ventiladores e outros aparelhos eletrônicos, por meio da Internet.

  2. - Monitoramento remoto: configure o ESP8266 para monitorar sensores e enviar informações para um servidor na nuvem, permitindo que você acompanhe dados em tempo real a partir de qualquer lugar do mundo.

  3. - Internet das coisas (IoT): o ESP8266 é uma ótima opção para projetos de IoT, permitindo que você crie dispositivos conectados, como termostatos inteligentes, câmeras de segurança, sensores de movimento, entre outros.

  4. - Controle remoto de veículos: com o ESP8266, você pode controlar carros e robôs remotamente por meio da Internet, possibilitando que você controle a movimentação desses dispositivos a partir de qualquer lugar.

  5. - Medição de energia: o ESP8266 pode ser usado para medir o consumo de energia de aparelhos eletrônicos e enviar essas informações para um servidor na nuvem, permitindo que você monitore o uso de energia em sua casa ou escritório.


Esses são apenas alguns exemplos de projetos que podem ser criados com o ESP8266. As possibilidades são infinitas e dependem da sua criatividade e habilidade em programação.
