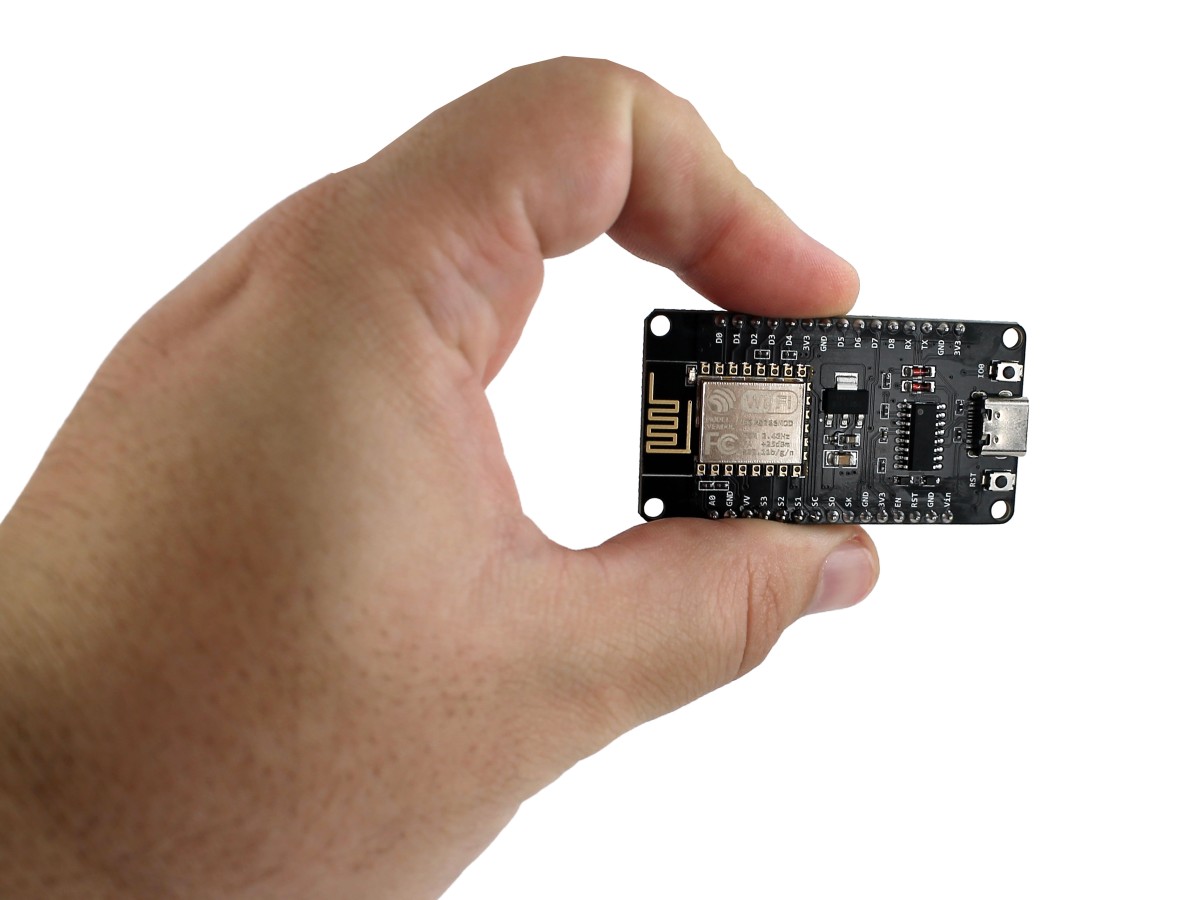

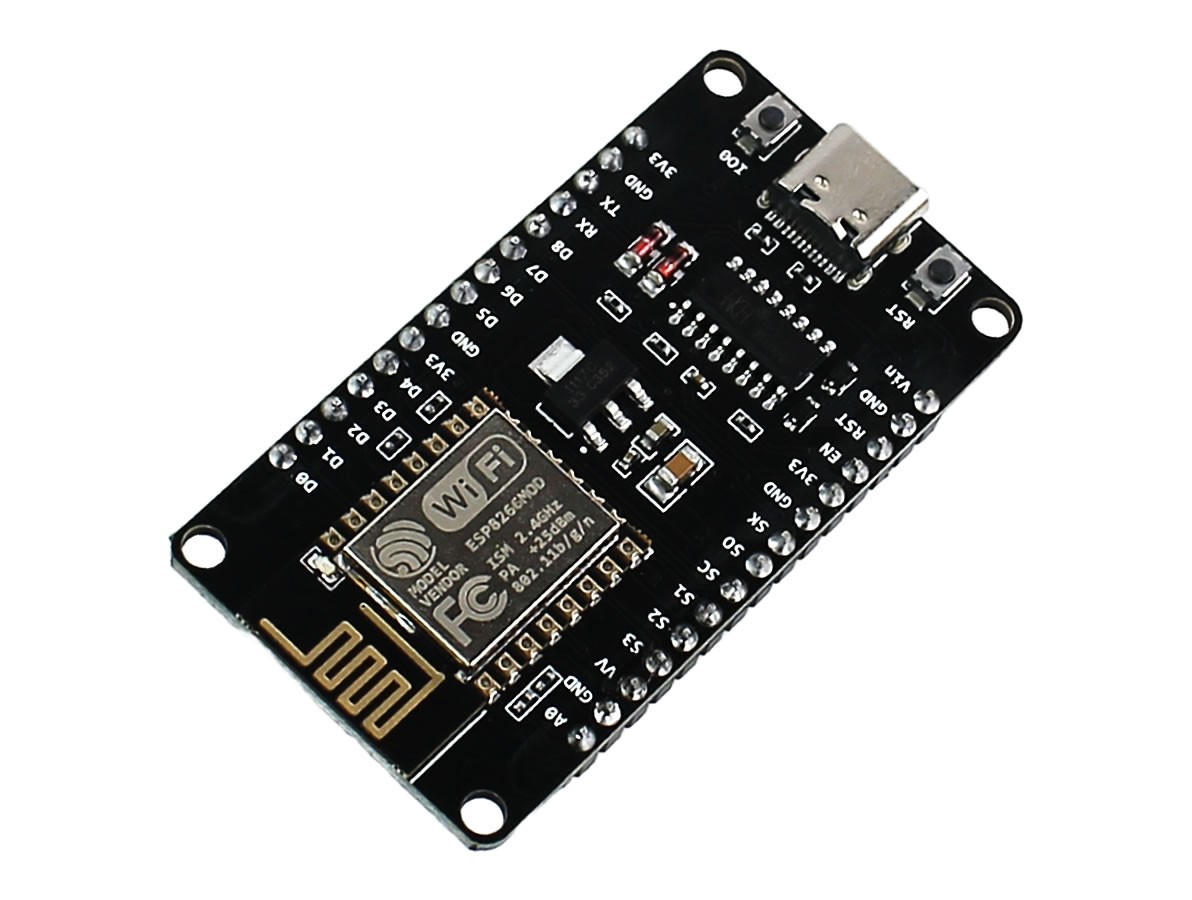

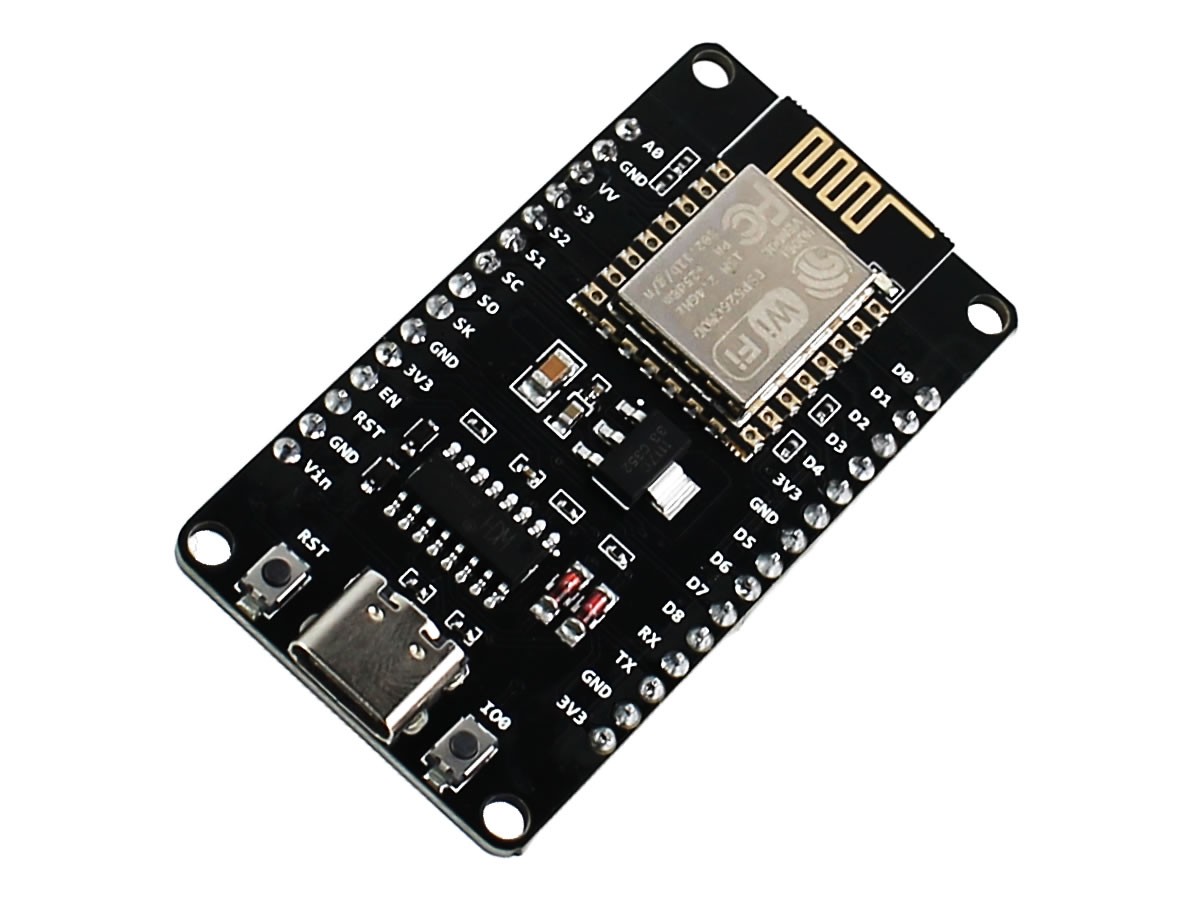

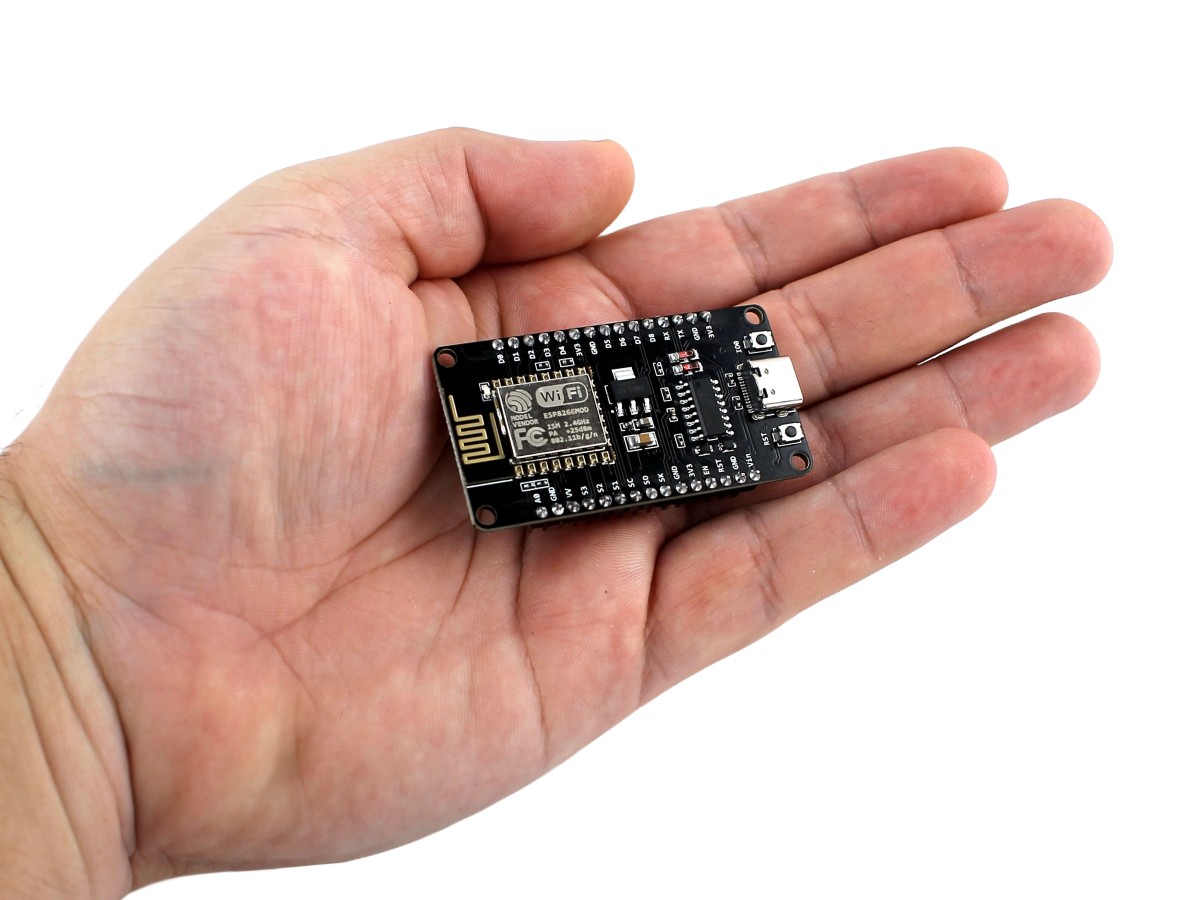

Placa NodeMCU V3 ESP8266 ESP-12E CH340 com USB-C

O NodeMCU V3 ESP8266 com USB-C é uma placa de desenvolvimento baseada no módulo ESP-12E WiFi, gerando um ótimo custo benefício na família ESP, além de contar com alta eficiência energética.

Seu chip ESP8266 altamente eficiente e com suporte para redes Wi-Fi mais utilizadas (802.11 b/g/n) em 2,4GHz, com criptografias WPA e WPA2.

O NodeMCU V3 é um firmware e kit de desenvolvimento open source que auxilia você na prototipagem de seu produto voltado a IOT, necessitando de apenas de um script escrito em LUA. Além de um poderoso microcontrolador custo benefício, ele conta com Wi-Fi embutido e conexão atualizada com USB tipo C, acompanhando as evoluções tecnológicas.

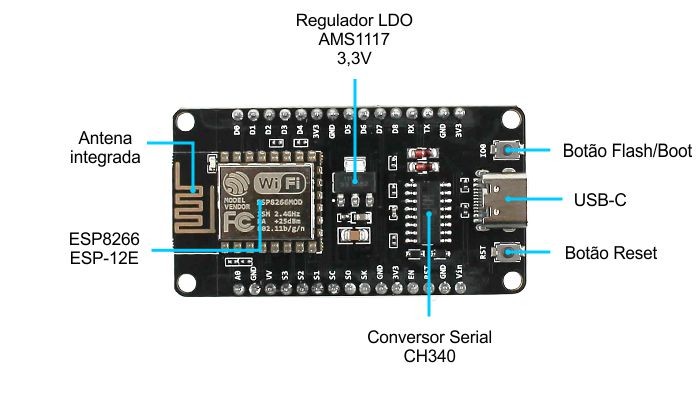

Diagrama de componentes ESP8266 ESP-12E

A utilização é muito simples, basta fazer a conexão com a porta USB do computador, baixar o driver e fazer a programação na linguagem Lua. A Lua é uma linguagem de script de multiparadigma, pequena, reflexiva e leve, projetada para expandir aplicações em geral.

O Nodemcu V3 Esp8266 após programado pode se comunicar com seu roteador Wifi ou diretamente com WiFi do seu celular, de modo rápido e eficiente, aumentando suas possibilidades de aplicação em projetos eletrônicos.

Com 17 GPIOs, memória flash de 4 MB e 80 KB de RAM, com alimentação 5 a 9 VDC ou 3,3V, também conta com botão flash (boot) e reset, seu processador é de 32 bits com clock de 80 MHz.
Tudo isto incluso em um microcontrolador compacto e barato.

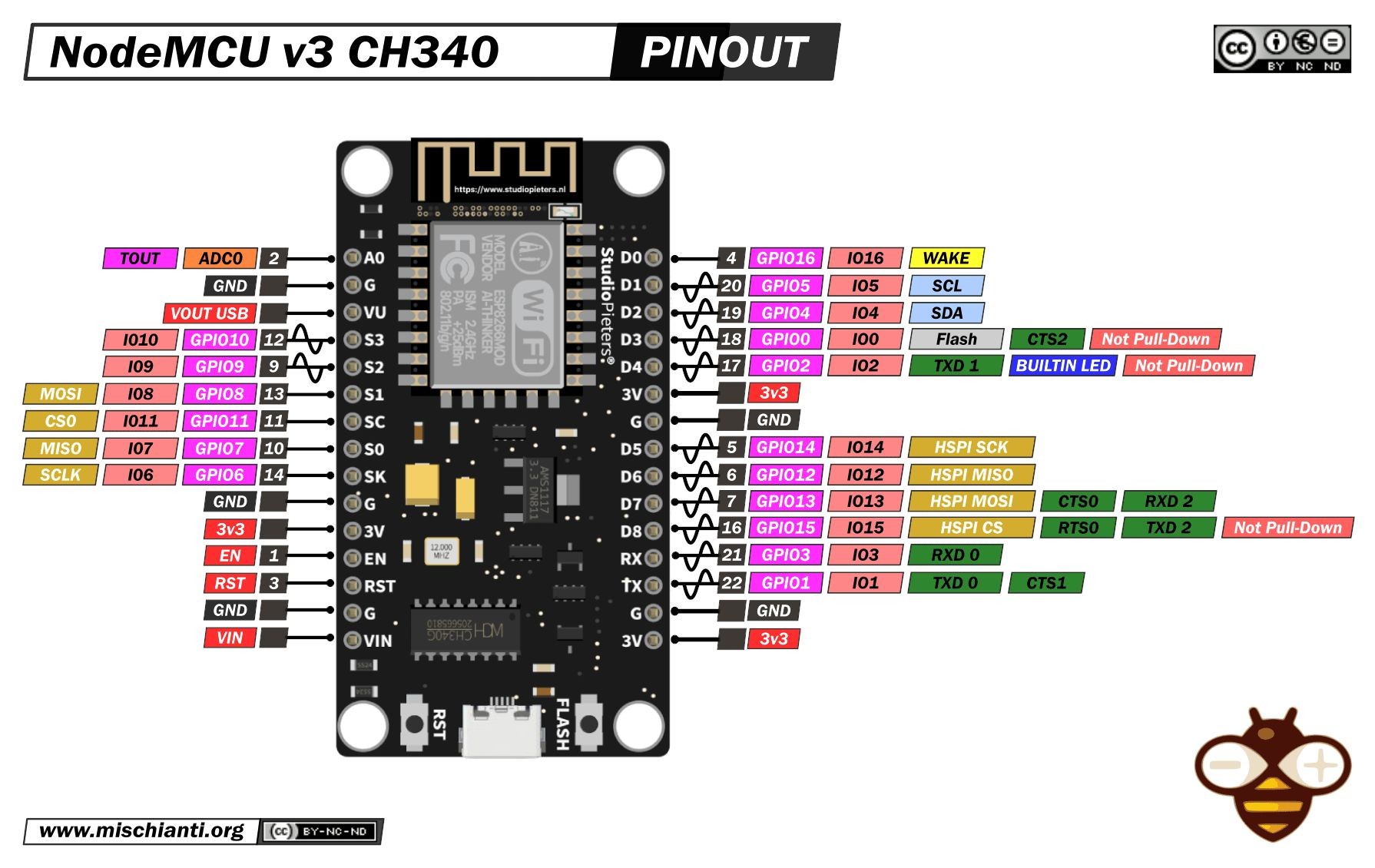

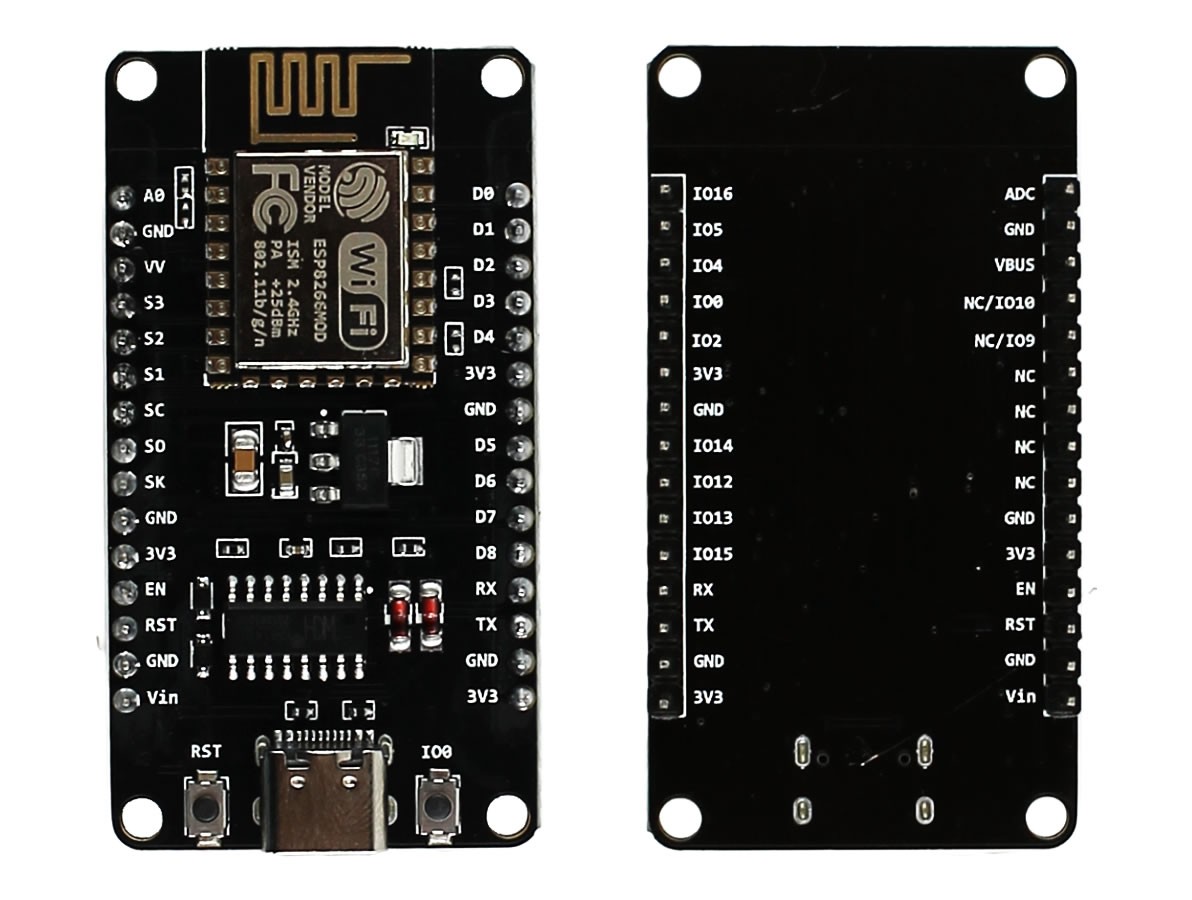

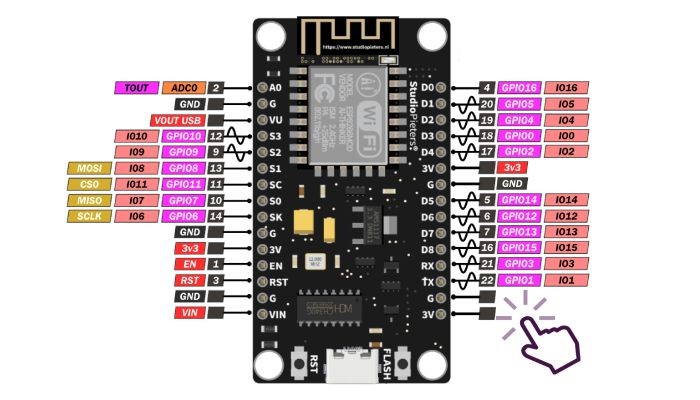

Pinos de Conexão ESP8266 ESP-12E

COMO PROGRAMAR

Adicionar o suporte para o ESP8266 na Arduino IDE: Após instalar a Arduino IDE, você precisa instalar o pacote de suporte para o ESP8266. Para isso, abra a Arduino IDE e vá em "Arquivo" > "Preferências". Na janela que aparecerá, adicione a seguinte URL na seção "URLs Adicionais para Gerenciador de Placas": http://arduino.esp8266.com/stable/package_esp8266com_index.json

Instalar o pacote de suporte para o ESP8266: Agora, vá em "Ferramentas" > "Placa" > "Gerenciador de Placas". Na barra de pesquisa, digite "ESP8266" e instale o pacote "ESP8266 Community" mais recente.

Selecionar a placa: Com o pacote de suporte instalado, selecione a placa ESP8266 que você está utilizando em "Ferramentas" > "Placa" e pesquise por "NodeMCU 1.0 (ESP-12E Module)".

Pronto basta prosseguir normalmente a utilização como os demais microcontroladores na IDE do Arduino.

Atenção:
O Windows 11 possui incompatibilidades com alguns chips CH340 dispositivo. O sistema pode atualizar o driver automaticamente, o que pode causar o mau funcionamento do dispositivo. Para resolver este problema, procure como desativar as atualizações automáticas de driver no Windows 11 e instale a versão mais antiga do driver fornecida por nós.
