Giroscópios e Bússolas Digitais

Giroscópios, acelerômetros e bússolas digitais

Os giroscópios, acelerômetros e magnetômetros são sensores utilizados para identificar movimento, inclinação, rotação e orientação. Dependendo do módulo, essas informações podem ser combinadas para acompanhar a posição relativa e o comportamento de um equipamento durante seu funcionamento.

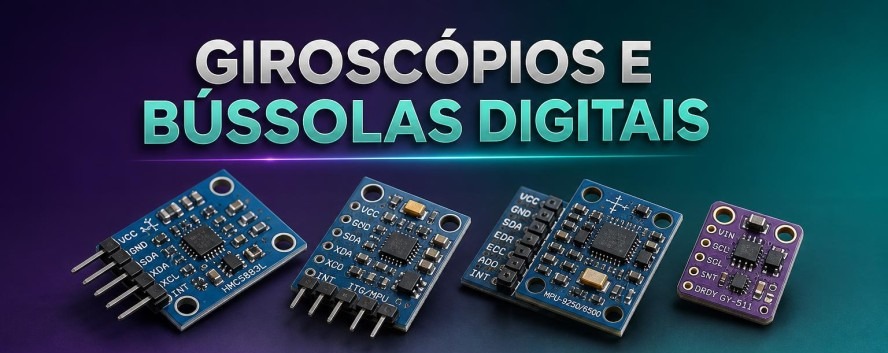

Na UsinaInfo você encontra módulos baseados nos sensores MPU6050, MPU9250, HMC5883 e LSM303D. Eles podem ser integrados a projetos com Arduino, ESP32 e outros controladores eletricamente compatíveis.

Quais sensores estão disponíveis nesta categoria?

A categoria reúne módulos com diferentes combinações de sensores:

• MPU6050 com acelerômetro e giroscópio de três eixos;
• MPU9250 com sensores para movimento e orientação;
• HMC5883 com magnetômetro de três eixos;
• LSM303D com acelerômetro e magnetômetro de três eixos.

Qual é a diferença entre giroscópio, acelerômetro e magnetômetro?

Cada sensor mede uma característica diferente do movimento ou do ambiente:

• Acelerômetro: mede acelerações nos eixos e pode ser utilizado para estimar inclinação em relação à gravidade;
• Giroscópio: mede a velocidade de rotação ao redor dos eixos;
• Magnetômetro: mede a intensidade do campo magnético e pode funcionar como base para uma bússola digital.

A combinação desses dados permite criar sistemas de orientação mais completos do que o uso isolado de apenas um tipo de sensor.

Para que serve um giroscópio?

O giroscópio detecta a velocidade angular, ou seja, a rapidez com que o módulo está girando em cada eixo. Ele pode ser utilizado para acompanhar mudanças de orientação e movimentos de rotação.

Entre as aplicações possíveis estão:

• Detecção de rotação e inclinação;
• Estabilização de plataformas móveis;
• Controle de robôs e veículos;
• Interfaces controladas por movimento;
• Monitoramento de vibrações e deslocamentos;
• Experimentos de orientação e dinâmica.

Para que serve um acelerômetro?

O acelerômetro mede aceleração em diferentes direções. Quando o módulo está parado, a própria gravidade pode ser utilizada como referência para estimar sua inclinação.

Durante o movimento, as leituras também incluem as acelerações provocadas pelo deslocamento do equipamento. Por isso, aplicações que precisam de orientação estável normalmente combinam os dados do acelerômetro com os de outros sensores.

Como funciona uma bússola digital?

A bússola digital utiliza um magnetômetro para medir o campo magnético nos seus eixos. A partir dessas leituras, o sistema pode calcular uma direção relativa ao campo magnético terrestre.

Objetos metálicos, motores, ímãs, cabos com corrente elevada e outros componentes podem alterar o campo próximo ao sensor. Por isso, a posição de instalação e a calibração são importantes para a qualidade das medições.

O que significa sensor de três eixos?

Um sensor de três eixos realiza medições nas direções X, Y e Z. Isso permite acompanhar o comportamento do módulo no espaço tridimensional.

Quando um produto combina acelerômetro e giroscópio de três eixos, ele pode ser descrito como um sistema de seis graus de liberdade ou 6 DOF. Módulos que também incluem magnetômetro podem fornecer três grupos de medições em três eixos.

MPU6050: acelerômetro e giroscópio

O MPU6050 reúne acelerômetro e giroscópio de três eixos no mesmo dispositivo. O módulo GY-521 presente na categoria oferece seis graus de liberdade para medição de movimento.

Ele pode ser utilizado em projetos que precisam detectar inclinação, aceleração e rotação. Para obter uma estimativa de orientação mais estável, os dados dos dois sensores podem ser combinados por software.

Quando escolher o MPU9250?

O MPU9250 é destinado a aplicações que precisam combinar informações de movimento e orientação. Antes da escolha, verifique quais sensores e interfaces estão disponíveis especificamente no módulo GY-9250.

Esse tipo de módulo pode ser aplicado em sistemas de orientação, robótica, estabilização e registro de movimentos, desde que seja calibrado e processado corretamente.

HMC5883 como bússola digital

O módulo HMC5883 GY-273 utiliza um magnetômetro de três eixos para medir campos magnéticos. Com o processamento das leituras, pode funcionar como uma bússola digital em projetos de orientação.

Para melhorar os resultados, mantenha o módulo afastado de fontes de interferência magnética e realize a calibração após a instalação no equipamento.

LSM303D com acelerômetro e magnetômetro

O módulo LSM303D GY-511 combina acelerômetro e magnetômetro de três eixos. Ele pode medir aceleração e campo magnético no mesmo dispositivo.

Essa combinação pode ser utilizada para detectar inclinação e estimar direção. Como não se trata apenas de um giroscópio, é importante escolher o módulo de acordo com as grandezas que o projeto realmente precisa medir.

O que é fusão de sensores?

A fusão de sensores combina leituras de acelerômetro, giroscópio e magnetômetro para produzir uma estimativa mais completa de orientação.

Cada sensor possui características diferentes. O giroscópio acompanha mudanças rápidas de rotação, o acelerômetro fornece uma referência relacionada à gravidade e o magnetômetro contribui com a direção do campo magnético.

O resultado depende do algoritmo utilizado, da taxa de leitura, da calibração e das condições da montagem.

Giroscópio e bússola digital substituem o GPS?

Não. Giroscópios, acelerômetros e magnetômetros medem movimento e orientação, mas não fornecem diretamente uma posição geográfica.

Quando o projeto precisa identificar latitude, longitude ou deslocamento sobre uma região, pode ser necessário integrar um receptor da categoria de GPS para Arduino.

Como escolher o módulo adequado?

Comece identificando quais grandezas precisam ser medidas. Em seguida, compare:

• Os sensores presentes no módulo;
• A quantidade de eixos de medição;
• As faixas configuráveis de cada sensor;
• A interface de comunicação utilizada;
• A tensão de alimentação e os níveis lógicos;
• A taxa de atualização necessária;
• A disponibilidade de bibliotecas;
• A necessidade de calibração;
• O espaço disponível para instalação.

Cuidados na instalação e calibração

• Fixe o módulo firmemente à estrutura;
• Identifique a orientação dos eixos X, Y e Z;
• Mantenha magnetômetros afastados de ímãs, motores e peças ferromagnéticas;
• Utilize alimentação estável e níveis lógicos compatíveis;
• Realize a calibração após a instalação;
• Evite vibrações mecânicas não consideradas pelo projeto;
• Teste os valores de cada eixo antes de implementar o controle final.

Integração com Arduino e ESP32

Os módulos podem ser integrados a placas de desenvolvimento desde que sejam respeitadas a alimentação, a pinagem e a interface de comunicação de cada produto.

Na categoria de Arduino, ESP e plataformas, você encontra placas para desenvolver projetos de orientação, robótica, navegação e monitoramento de movimento.

Consulte também a categoria de sensores e os demais módulos para Arduino e ESP disponíveis na UsinaInfo.

Compare o MPU6050, MPU9250, HMC5883 e LSM303D para escolher o giroscópio, acelerômetro ou bússola digital adequado às medições exigidas pelo projeto.
