Potenciômetros e Controles Analógicos

Potenciômetros e encoders para Arduino, ESP32 e ESP8266

Potenciômetros e encoders são componentes utilizados para ajustar valores e criar interfaces de controle em projetos eletrônicos. Eles podem ser empregados na regulagem de volume, brilho, velocidade, posição, tempo, frequência e outros parâmetros definidos pela programação.

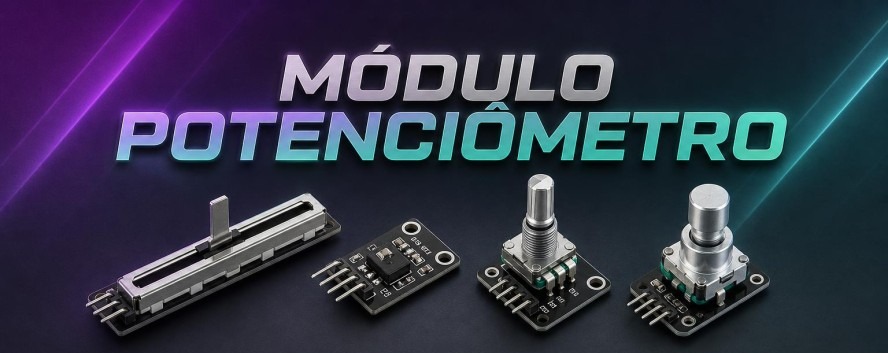

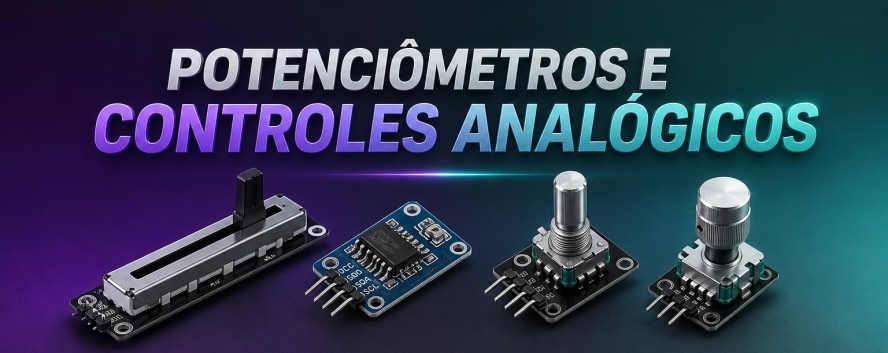

Nesta categoria estão disponíveis potenciômetros digitais, módulos deslizantes e encoders rotativos. Embora possam ter aplicações semelhantes, esses dispositivos utilizam métodos diferentes para representar ou modificar uma posição.

Quais produtos estão disponíveis nesta categoria?

O catálogo reúne soluções para diferentes tipos de ajuste e interação:

• Potenciômetro digital de 10 kΩ controlado eletronicamente.
• Potenciômetro deslizante para controle manual de valores analógicos.
• Encoder rotativo com rotação contínua.
• Módulo encoder com botão integrado, conforme o modelo.

Qual é a diferença entre potenciômetro e encoder?

O potenciômetro convencional varia sua resistência conforme a posição do eixo ou do controle deslizante. Quando ligado como divisor de tensão, pode fornecer um sinal analógico proporcional à posição.

O encoder rotativo produz pulsos digitais à medida que é girado. A sequência desses sinais permite identificar o sentido e contabilizar os passos de rotação. Alguns modelos também oferecem um botão acionado ao pressionar o eixo.

• Potenciômetro: Fornece uma variação de resistência ou tensão relacionada à posição.
• Encoder: Gera pulsos que indicam movimento, direção e quantidade de passos.
• Potenciômetro digital: Altera eletronicamente o valor de resistência conforme os comandos recebidos.

Como funciona um potenciômetro deslizante?

O potenciômetro deslizante modifica sua resistência conforme o cursor é movimentado ao longo do percurso. Em uma ligação como divisor de tensão, a placa controladora pode medir a posição por meio de uma entrada analógica.

Esse formato permite visualizar a posição do ajuste e pode ser utilizado na construção de controles para volume, iluminação, velocidade, temporização, interfaces de áudio e painéis personalizados.

Para que serve um potenciômetro digital?

O potenciômetro digital permite alterar um valor de resistência por meio de sinais eletrônicos, sem a necessidade de movimentar manualmente um eixo. O modelo disponível na categoria utiliza resistência nominal de 10 kΩ.

Esse tipo de componente pode ser empregado no ajuste programável de circuitos, calibração, controle de ganho, níveis de sinal e outros parâmetros, desde que sejam respeitados os limites elétricos informados no produto.

Um potenciômetro digital não deve ser considerado automaticamente um conversor digital-analógico. Para aplicações que exigem geração ou leitura específica de sinais analógicos, consulte também a categoria de conversores ADC e DAC.

Como funciona um encoder rotativo?

O encoder possui canais digitais que mudam de estado durante a rotação. A ordem em que esses sinais são detectados permite determinar se o eixo foi girado no sentido horário ou anti-horário.

Como os encoders disponíveis possuem rotação contínua, eles podem ser utilizados em interfaces nas quais o valor é aumentado ou reduzido pela programação, sem depender de uma posição mínima ou máxima física do eixo.

Quando o modelo inclui botão, o mesmo componente pode ser usado para navegar e confirmar uma opção, sendo útil na criação de menus exibidos em displays e telas.

Como escolher entre potenciômetro e encoder?

A escolha depende da forma como o usuário deverá interagir com o equipamento e de como o circuito interpretará o comando.

• Escolha um potenciômetro quando a posição física precisar representar diretamente o valor ajustado.
• Escolha um modelo deslizante quando for importante visualizar rapidamente a posição do controle.
• Escolha um encoder quando for necessária rotação contínua ou navegação por opções.
• Escolha um potenciômetro digital quando o ajuste da resistência precisar ser comandado eletronicamente.
• Verifique se o projeto precisa de sinal analógico, pulsos digitais ou controle eletrônico.

O que verificar antes da compra?

• Tipo de componente e princípio de funcionamento.
• Resistência nominal, quando aplicável.
• Tensão de alimentação do módulo.
• Tipo e nível dos sinais de saída.
• Quantidade de terminais e pinagem.
• Presença de botão integrado.
• Dimensões e forma de montagem.
• Compatibilidade com a placa controladora.
• Limites elétricos informados no produto.

São compatíveis com Arduino, ESP32 e ESP8266?

Os módulos podem ser utilizados com diferentes controladores, mas a compatibilidade depende da tensão e do tipo de sinal. Placas Arduino tradicionais frequentemente operam com lógica de 5 V, enquanto ESP32 e ESP8266 normalmente trabalham com sinais de 3,3 V.

No potenciômetro analógico, a tensão máxima aplicada à entrada deve respeitar o limite da placa. Nos encoders, verifique os níveis das saídas digitais e a necessidade de resistores de polarização. No potenciômetro digital, confira também a alimentação, os comandos de controle e os limites dos terminais resistivos.

Quando houver diferença entre os níveis lógicos, poderá ser necessário utilizar um conversor de sinal ou nível lógico.

Aplicações dos potenciômetros e encoders

• Ajuste de volume e ganho.
• Controle de brilho e intensidade.
• Seleção e navegação em menus.
• Controle de velocidade e temporização.
• Ajuste de frequência e parâmetros.
• Interfaces para instrumentos eletrônicos.
• Painéis de automação e controle.
• Projetos de áudio e iluminação.
• Robótica e prototipagem.

Cuidados na instalação

Confira a pinagem antes de energizar o componente. Produtos visualmente semelhantes podem apresentar disposições diferentes nos terminais. A conexão incorreta pode causar leituras instáveis, funcionamento invertido ou danos ao módulo e à placa controladora.

Em sinais analógicos, mantenha as conexões curtas quando possível e evite interferências próximas ao circuito. Em encoders mecânicos, a programação pode precisar tratar pequenas oscilações dos contatos durante cada acionamento.

Categorias relacionadas

Para complementar o desenvolvimento da interface e do circuito, consulte também:

• Módulos para Arduino e ESP.
• Joysticks e controles remotos.
• Displays e telas.
• Teclados matriciais e botões.
• Conversores ADC e DAC.
• Conversores de sinal e nível lógico.

Compare as especificações de cada produto para selecionar o potenciômetro, encoder ou módulo de controle mais adequado à interface e às características elétricas do projeto.
