Barra Gráfica de Leds

O que é uma barra gráfica de LED?

A barra gráfica de LED reúne vários segmentos luminosos em um encapsulamento. Cada segmento pode representar níveis, etapas ou estados.

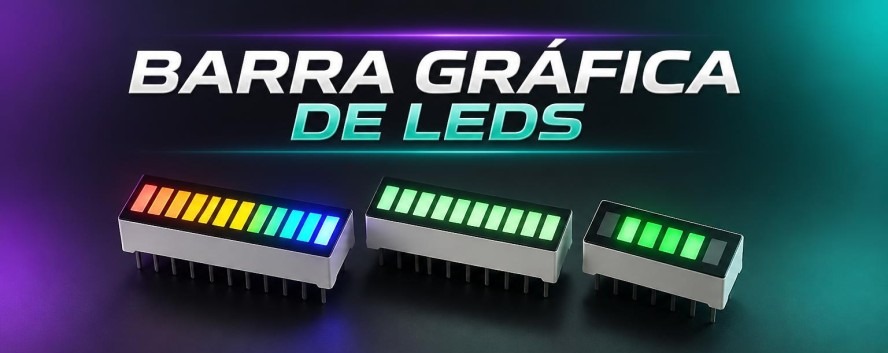

A categoria reúne barras com 5 ou 10 segmentos, incluindo modelos verdes e coloridos.

Para que serve?

• Indicadores de nível;
• Indicadores de carga de bateria;
• Escalas luminosas;
• Painéis de equipamentos;
• Instrumentos eletrônicos;
• Projetos didáticos;
• Sinalização de estados;
• Projetos com microcontroladores.

Modelos com 5 e 10 segmentos

As barras de 10 segmentos permitem representar escalas com mais etapas. O modelo de 5 segmentos oferece indicação compacta semelhante a um indicador de bateria.

A função depende do circuito de controle; o componente não realiza sozinho a medição.

Como controlar?

Os segmentos podem ser acionados por circuitos integrados, transistores, comparadores ou microcontroladores. Verifique pinagem, tensão, corrente e capacidade do controlador.

Como escolher?

• Quantidade de segmentos;
• Cores disponíveis;
• Pinagem do componente;
• Tensão direta;
• Corrente por segmento;
• Dimensões;
• Forma de acionamento;
• Quantidade de saídas necessárias.

Compatibilidade com Arduino e ESP32

Pode ser controlada quando as características elétricas forem compatíveis. Resistores e circuitos auxiliares podem ser necessários.

Veja Arduino, ESP e Plataformas.

Dúvidas frequentes

A barra mede o nível da bateria?

Não. Ela apresenta a indicação produzida pelo circuito de medição.

É necessário utilizar resistores?

Normalmente os segmentos precisam de limitação de corrente.

Todos os segmentos podem acender juntos?

Depende da corrente total e da capacidade do controlador.

Veja também

LEDs, LEDs de Alto Brilho e LEDs Difusos.
