Shields e Expansores

Shields e expansores para Arduino

Shields são placas desenvolvidas para adicionar novas funções ao Arduino de forma prática. Muitos modelos podem ser encaixados diretamente sobre a placa principal, reduzindo a quantidade de fios e facilitando a montagem de protótipos, equipamentos de teste e projetos de automação.

Já os expansores ajudam a organizar ou disponibilizar as conexões da placa em um formato mais acessível. Existem modelos com pinos distribuídos por função, conexões para sensores e bornes para facilitar a instalação dos cabos.

A categoria reúne soluções para diferentes placas e aplicações, incluindo Arduino Uno, Nano e Mega. A compatibilidade deve ser verificada individualmente, pois o formato, a disposição dos pinos e as interfaces utilizadas variam entre os modelos.

Quais tipos de shields e expansores estão disponíveis?

Os produtos desta categoria atendem projetos de comunicação, controle, prototipagem, aquisição de dados e desenvolvimento de máquinas. Entre as principais opções estão:

• Shields Ethernet e Wi-Fi para projetos conectados;
• Sensor Shields e expansores de entradas e saídas;
• Expansores com bornes para Arduino Nano e Mega;
• Shields com displays LCD e telas sensíveis ao toque;
• Motor Shields para controle de motores;
• CNC Shields e placas RAMPS para máquinas e impressoras 3D;
• Proto Shields para montagem de circuitos experimentais;
• Shields para GPS e registro de dados;
• Joystick Shields e placas multifunções;

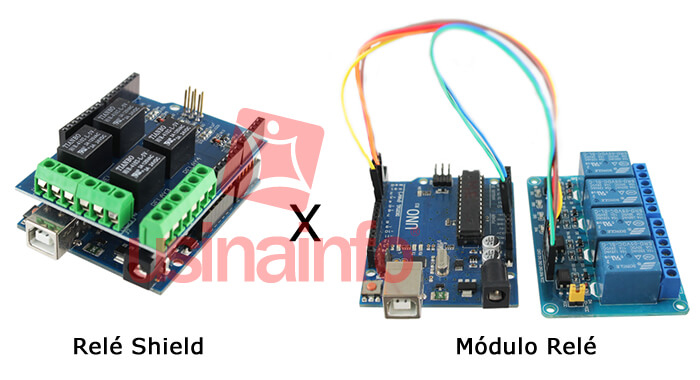

• Shields relé para acionamento de cargas;
• USB Host Shields e gravadores AVR.

Expansão de entradas e saídas

Os Sensor Shields e expansores de I/O tornam os pinos do Arduino mais acessíveis para a conexão de sensores, servos, módulos e outros dispositivos. Dependendo do modelo, os pinos podem ser organizados em conjuntos de sinal, alimentação e aterramento, simplificando a distribuição das conexões.

Também existem expansores com bornes, úteis quando o projeto necessita de uma conexão mecânica mais firme ou da organização dos cabos em painéis e montagens permanentes. Antes da instalação, confira a identificação dos terminais e a correspondência com os pinos da placa.

Shields de comunicação

Os shields de comunicação acrescentam interfaces para conexão do projeto com redes e outros dispositivos. Nesta categoria estão presentes modelos Ethernet, Wi-Fi, GPS e USB Host, cada um destinado a uma forma diferente de comunicação ou integração.

• Ethernet para comunicação por rede cabeada;
• Wi-Fi para integração com módulos ESP8266 compatíveis;
• GPS para projetos de localização e registro de trajetos;
• USB Host para comunicação com determinados dispositivos USB.

Confira as bibliotecas utilizadas, os pinos ocupados e a compatibilidade elétrica antes de combinar diferentes shields no mesmo projeto.

Displays e interfaces de controle

Os shields com displays permitem apresentar informações, menus, medições e estados do sistema. A categoria inclui modelos LCD e TFT, além de opções com tela sensível ao toque e slot para cartão de memória, conforme as características de cada produto.

Joystick Shields, LCD Keypad Shields e placas multifunções acrescentam botões, controles analógicos, LEDs, buzzer e outros recursos para testes e interação com o usuário.

Controle de motores, CNC e impressão 3D

Para projetos de movimento, existem Motor Shields, CNC Shields e placas RAMPS. Esses produtos auxiliam na conexão entre o controlador e os circuitos responsáveis pelo acionamento dos motores.

A quantidade de motores, o tipo de driver, a tensão de alimentação e a corrente necessária devem ser avaliados antes da escolha. Em CNC Shields e controladores para impressoras 3D, os drivers de motor podem ser componentes separados, conforme o modelo adquirido.

Prototipagem e desenvolvimento

Os Proto Shields oferecem uma área para montar circuitos personalizados próximos ao Arduino. Alguns modelos incluem uma protoboard, permitindo testar componentes e conexões antes de realizar uma montagem definitiva.

Também estão disponíveis shields para gravação de bootloader, registro de dados e testes com diferentes sensores. Essas placas podem reduzir o tempo de montagem e facilitar a repetição de experimentos em ambientes educacionais, bancadas técnicas e projetos maker.

Como escolher o shield ou expansor adequado?

O formato semelhante entre duas placas não garante que elas sejam compatíveis. Antes de comprar, compare as informações do shield com a placa utilizada no projeto.

• Modelo da placa, como Arduino Uno, Nano ou Mega;
• Posição e quantidade dos pinos;
• Tensão de alimentação e níveis lógicos;
• Interfaces utilizadas, como SPI, I²C, UART ou pinos digitais;
• Pinos reservados pelo shield;
• Bibliotecas e recursos necessários para o funcionamento;
• Compatibilidade física ao empilhar mais de uma placa;
• Necessidade de fonte de alimentação externa;
• Componentes adicionais exigidos pelo projeto.

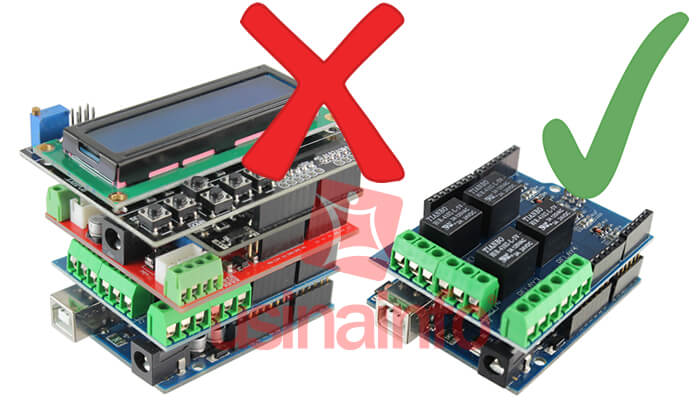

É possível utilizar vários shields juntos?

Em alguns projetos é possível empilhar ou combinar diferentes shields. Entretanto, é necessário conferir se eles utilizam os mesmos pinos, endereços de comunicação ou recursos internos do microcontrolador.

Conflitos de pinos, consumo excessivo de corrente e incompatibilidade mecânica podem impedir o funcionamento conjunto. Quando necessário, expansores, cabos e alterações na configuração dos pinos podem ajudar na integração, desde que sejam compatíveis com os produtos utilizados.

Aplicações de shields e expansores

• Automação residencial e predial;
• Projetos educacionais e experimentos eletrônicos;
• Sistemas conectados por Ethernet ou Wi-Fi;
• Registro e visualização de dados;
• Controle de motores e mecanismos;
• Máquinas CNC e impressoras 3D;
• Interfaces com botões, joysticks e telas;
• Organização das conexões de sensores e atuadores;
• Desenvolvimento e validação de protótipos.
