O Display 7 Segmentos 4 Dígitos RS485 Modbus RTU 0,56" - EID051-145 é um indicador digital programável desenvolvido para exibir valores enviados através de uma rede RS485 utilizando protocolo Modbus RTU.
Diferente de um display de 7 segmentos convencional, que normalmente exige vários pinos do controlador ou um circuito dedicado de acionamento, este modelo recebe os dados diretamente pela comunicação RS485, tornando a instalação muito mais prática em painéis, máquinas, sistemas de automação e projetos onde o display precisa ficar distante do controlador principal.

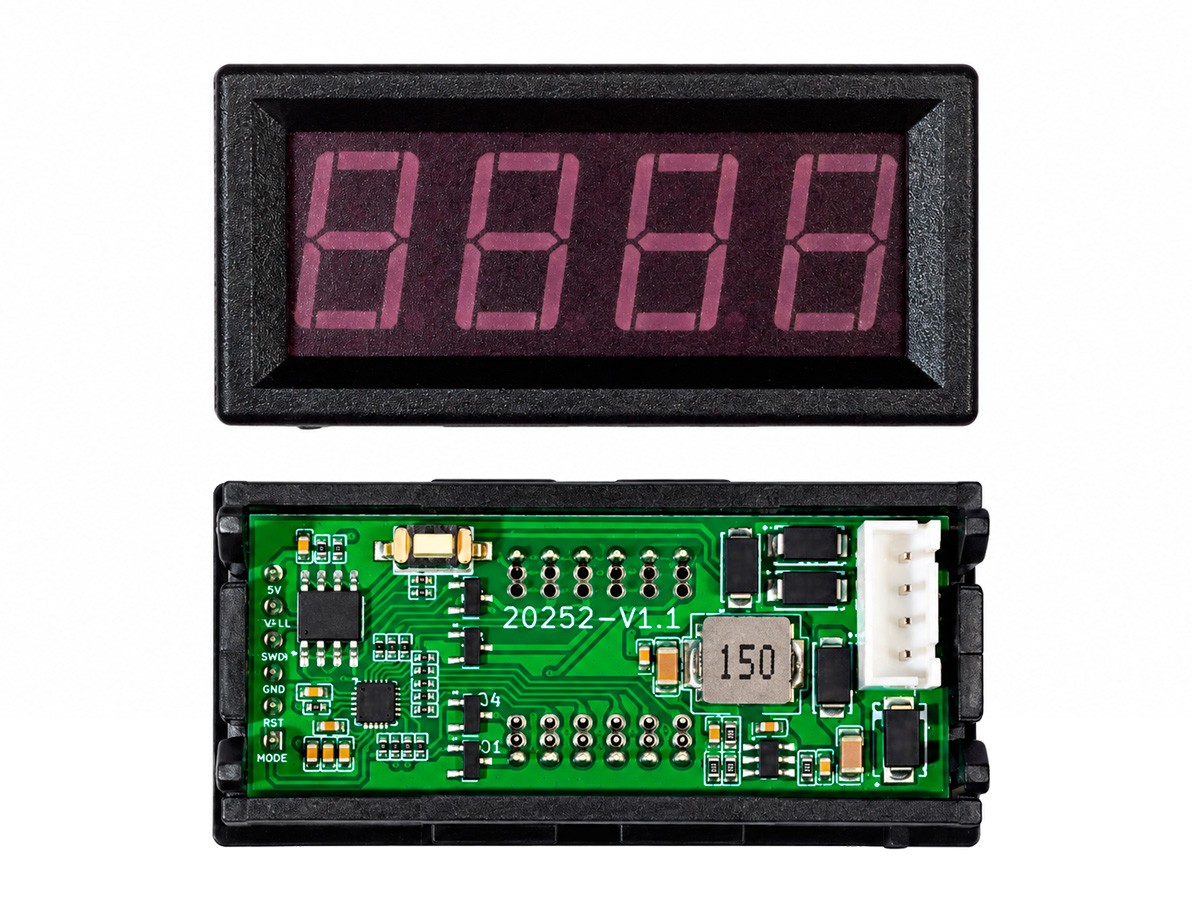

O módulo possui 4 dígitos LED vermelhos de 0,56" e permite exibir números positivos e negativos, configurar a posição da casa decimal, trabalhar com valores de ponto flutuante e utilizar caracteres compatíveis com a estrutura de 7 segmentos. Também é possível controlar cada dígito individualmente, alterar o brilho e fazer segmentos piscarem conforme a aplicação.

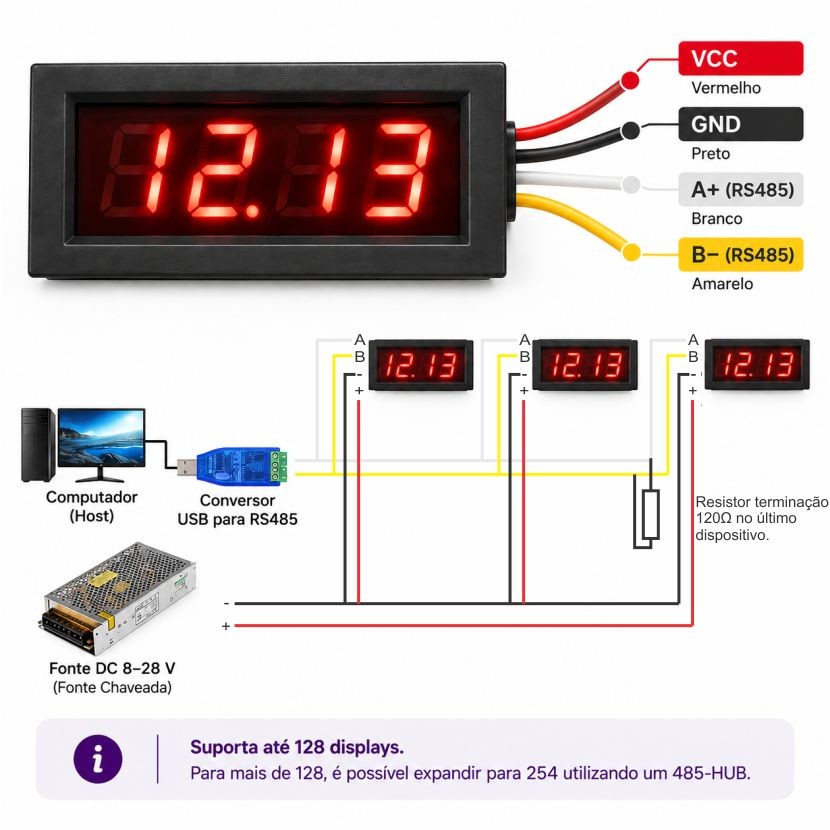

Por utilizar Modbus RTU, cada display pode receber um endereço próprio, permitindo instalar vários indicadores no mesmo barramento RS485 e enviar informações diferentes para cada um deles. Assim, um único CLP, computador, Arduino, ESP32 ou outro controlador compatível pode comandar diversos displays utilizando apenas as linhas A e B da comunicação.
O comportamento do display ao ligar também pode ser configurado, permitindo iniciar mostrando zero, endereço Modbus, valor salvo anteriormente ou todos os segmentos acesos.
![Ligações e esquema Display 7 Segmentos RS485 Mobus RTU - [1037517]](https://www.usinainfo.com.br/1037517-infografico_quadrado/display-7-segmentos-4-digitos-rs485-modbus-rtu-056-eid051-145.jpg "Ligações e esquema Display 7 Segmentos RS485 Mobus RTU - [1037517]")
O módulo possui ainda botão para salvar configurações e restaurar os parâmetros de fábrica, além de watchdog interno para melhorar a estabilidade durante operação contínua.

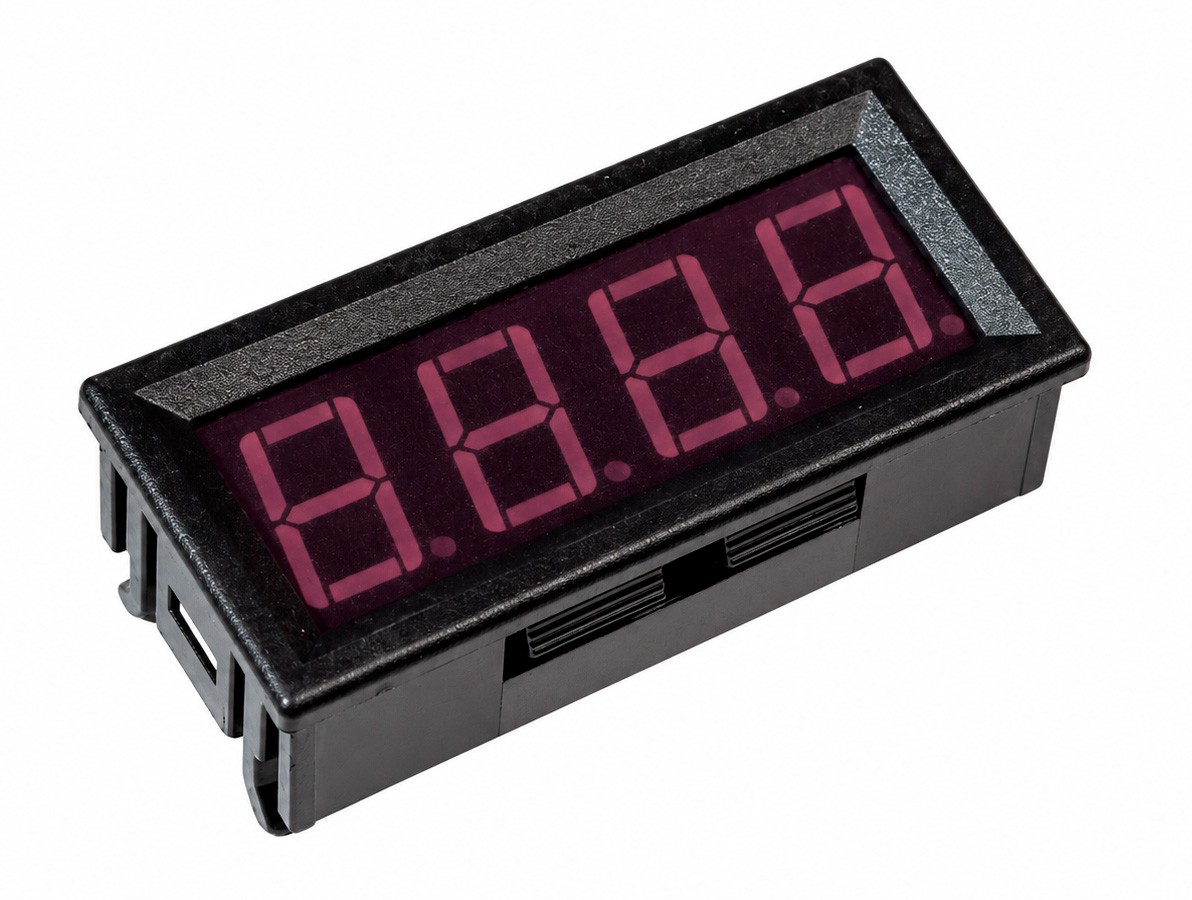

Sua instalação é feita por encaixe em painel, sendo necessário um recorte de aproximadamente 58,3 x 26,5mm, o que facilita sua utilização em caixas, painéis de máquinas, instrumentos e projetos de automação.
Pode ser utilizado para exibir temperatura, pressão, nível, velocidade, RPM, peso, contagem de produção, tensão, corrente, valores de sensores ou qualquer outra variável enviada pelo sistema através do protocolo Modbus RTU.
| Modelo | EID051-145 |
|---|---|
| Display | 4 dígitos |
| Tela | 0,56'' |
| Cor do LED | vermelho |
| Tensão de alimentação | 8V a 28V DC |
| Corrente | ~50mA (em 12V) |
| Interface | RS485 |
| Protocolo | Modbus RTU |
| Configuração Serial | Baud rate - 9600 bps / Data bits - 8 / Paridade - NONE / Stop bit - 1 |
| Baud rate | 1200 a 115200bps |
| Paridade | nenhuma, ímpar ou par (padrão sem paridade) |
| Endereço Modbus | 1 a 255, padrão 1 |
| Brilho | 0 a 7 (padrão 7) |
| Ciclo de atualização | 0 a 655,35s (padrão 0,5s) |

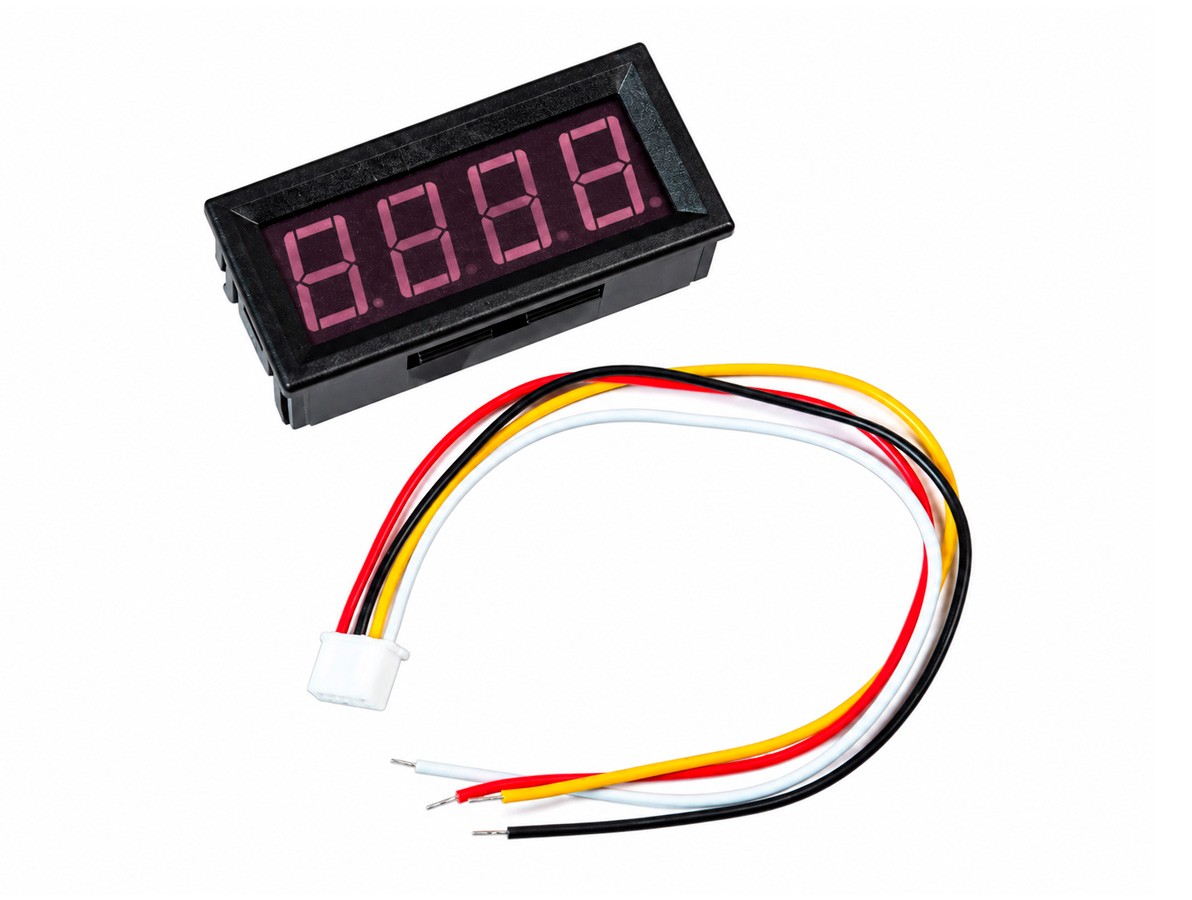

| Cabo | 4 vias ~20cm |
| Temperatura de operação | -40°C a 85°C |
| Umidade de operação | 5% a 95% RH, sem condensação |
| Temperatura de armazenamento | -60°C a 125°C |
| Abertura para painel | ~58,3x26,5mm |
| Dimensões | ~60x28x22mm |
| Peso | 24g |
