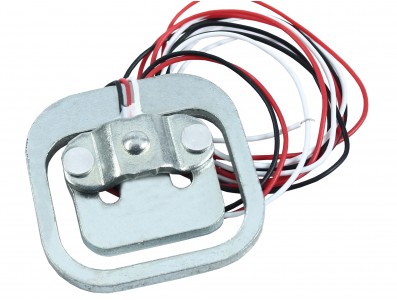

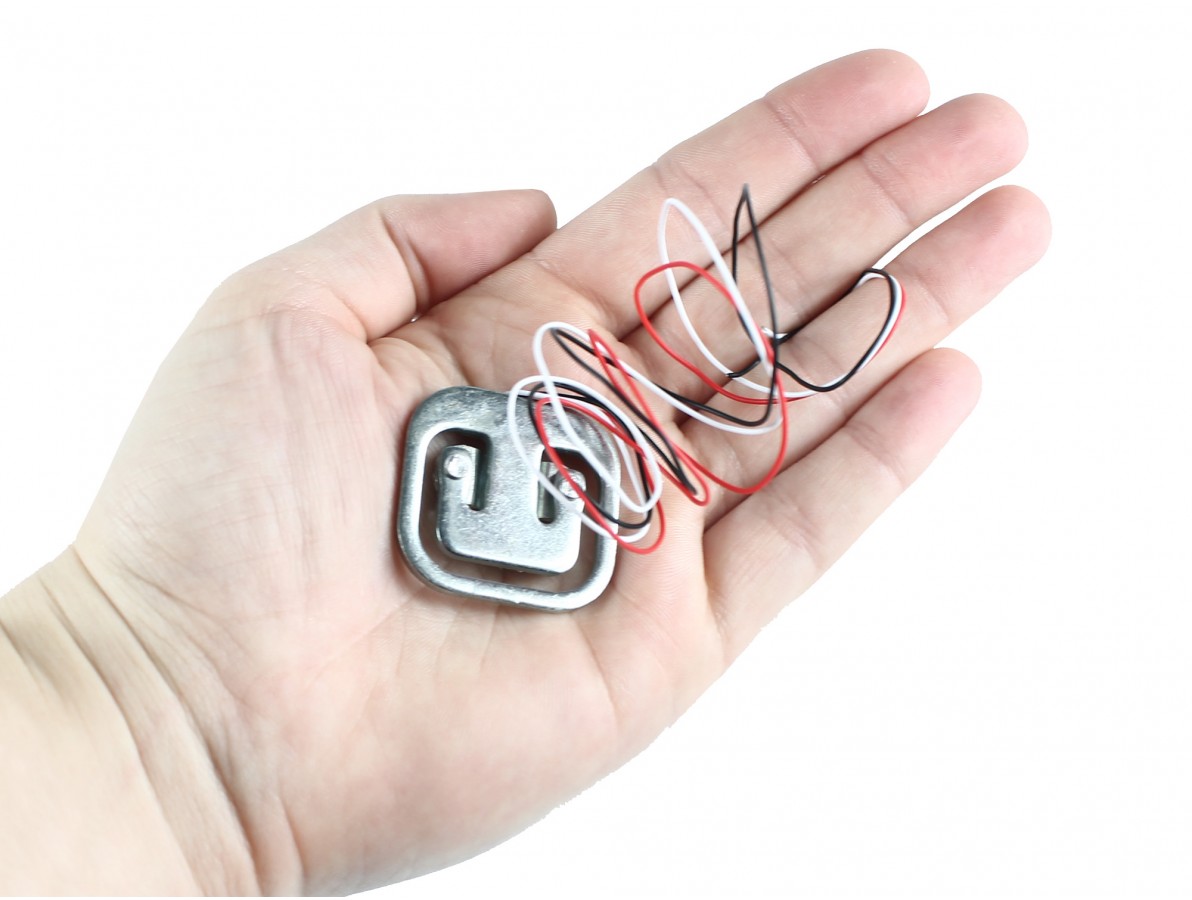

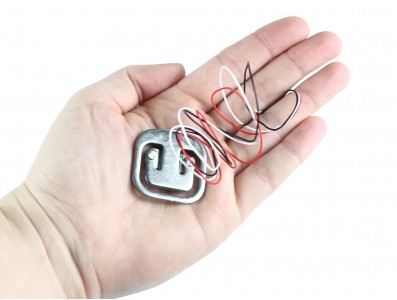

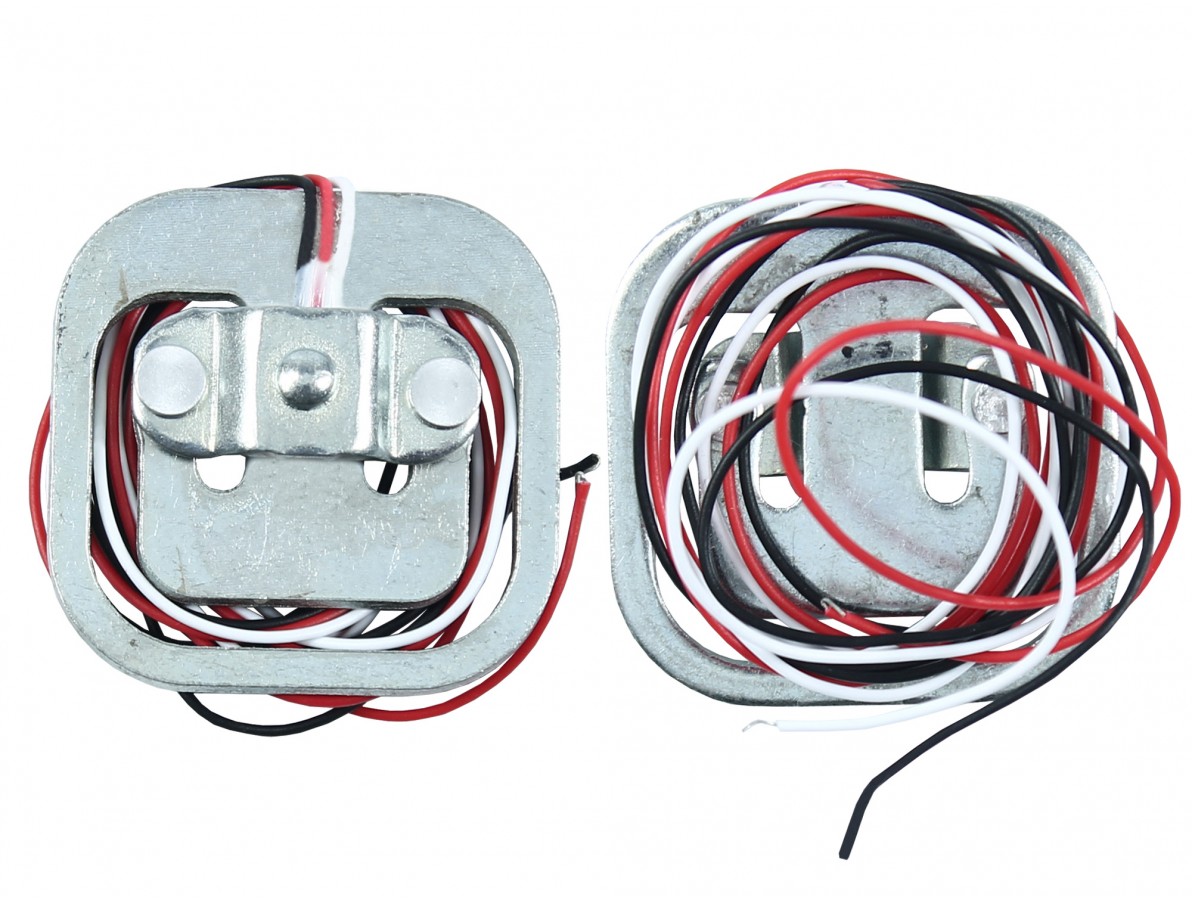

Sensor de Peso / Célula de Carga 50kg

(5)

Código: 05829

Mais Vendido

Peso:

ADICIONAR AMPLIFICADOR DE SINAL:

R$ 9,30

no pix/boleto

ou R$ 9,79 no cartão

Quantidade:Qtd:

O frete e parcelamento serão calculados no carrinho

Descrição

O Sensor de peso, também conhecido como célula de carga, é um acessório eletrônico capaz de detectar diferentes cargas aplicadas sobre sua estrutura do tipo meia-ponte. Para seu funcionamento, deve ser utilizado em conjunto com plataformas de prototipagem como Arduino, PIC, ARM, AVR, entre outros microcontroladores.

Esse sensor é amplamente empregado na construção de balanças eletrônicas, onde cada célula de carga é capaz de medir até 50kg. Caso seja necessário aumentar a capacidade de medição, é possível utilizar múltiplos sensores de forma combinada, distribuindo o peso entre eles.

O funcionamento do Sensor de Peso é simples: ao aplicar uma carga sobre sua estrutura, ocorre uma deformação mecânica que é detectada por uma área sensível interna. O peso não precisa ser aplicado exatamente no centro do sensor para que a medição funcione corretamente, desde que esteja dentro da área de atuação mecânica.

Internamente, o sensor é composto por uma ponte resistiva, cuja resistência varia conforme o peso aplicado. Essa variação gera um sinal elétrico proporcional à carga, resultando em uma alteração na tensão de saída enviada ao microcontrolador.

Por se tratar de um sinal de baixa amplitude, é indispensável o uso de um amplificador de sinal para realizar a leitura correta no seu microcontrolador. Essa comunicação deve ser feita por meio de entradas analógicas, e não por pinos digitais.

ACESSE PROJETO COM MAIORES DETALHES EM NOSSO BLOG: Blog Usinainfo - A VARIAÇÃO DE UM STRAIN GAGE

SENSOR DE PESO PARA ARDUINO - [1001814]

CARACTERÍSTICAS:

- Sensor de peso / célula de carga;
- Compatível com Arduino, PIC, ARM, AVR, entre outros;
- É possível combinar diversos sensores para aumentar a capacidade de carga;
- A tensão de saída varia conforme o peso;
- Fabricado em metal resistente;
- É necessário utilizar um amplificador de sinal;
- Excelente relação custo x benefício.

ESPECIFICAÇÕES:

- Capacidade de peso de cada célula: até 50kg;
- Potência nominal: 1,0 ± 0,1 mV / V;
- Nonlinearity: 0,08% FS;
- Histerese: 0,1% FS;
- Repetibilidade: 0,05% FS;
- Creep (5min): 0.05% FS;
- Temperatura efeito sobre o produto: 0,02% FS / ° C;
- Temperatura efeito sobre Zero: 0,02% FS / ° C;
- equilíbrio Zero: ± 0,1000 mV / V;
- Impedância de entrada: 1000 ± 20% Ω;
- Impedância de saída: 1000 ± 10% Ω;
- Resistência de isolamento: 2000 mohms;
- Seguro de Sobrecarga: 120% FS;
- Final de Sobrecarga: 150% FS;
- Temperatura: -20 ~ 65 ° C;
- Excitação Tensão: 5VDC;
- Tensão máxima de trabalho: 8VCC;
- Nível de proteção: IP65;
- Material: liga de alumínio;
- Extensão dos fios: ~30cm;
- Modo de conexão dos fios: vermelho: sinal +,branco: negativo -, preto: positivo +;
- Dimensões (CxLxA): 34x34x8mm;
- Peso: 20g.
