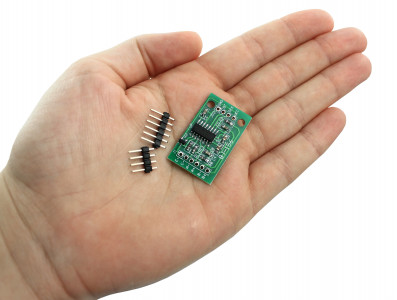

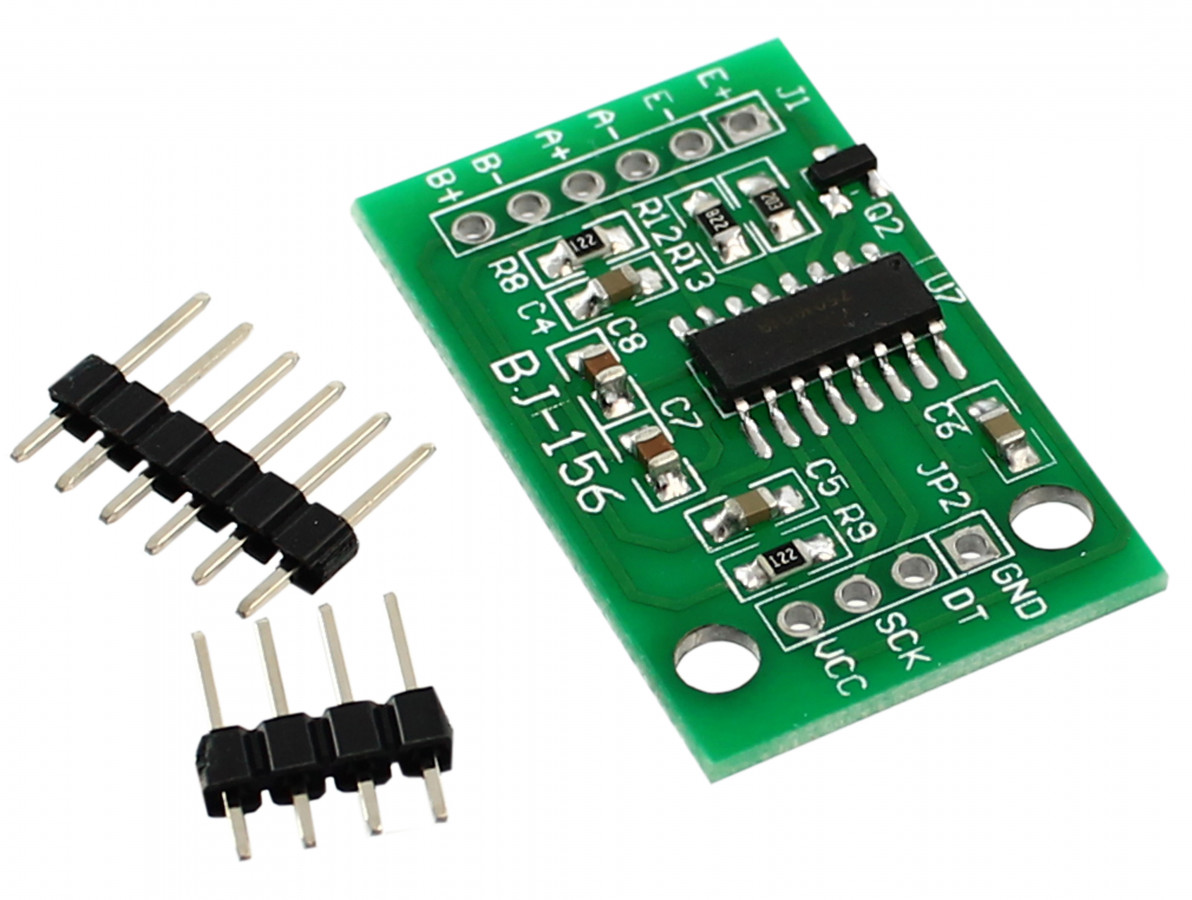

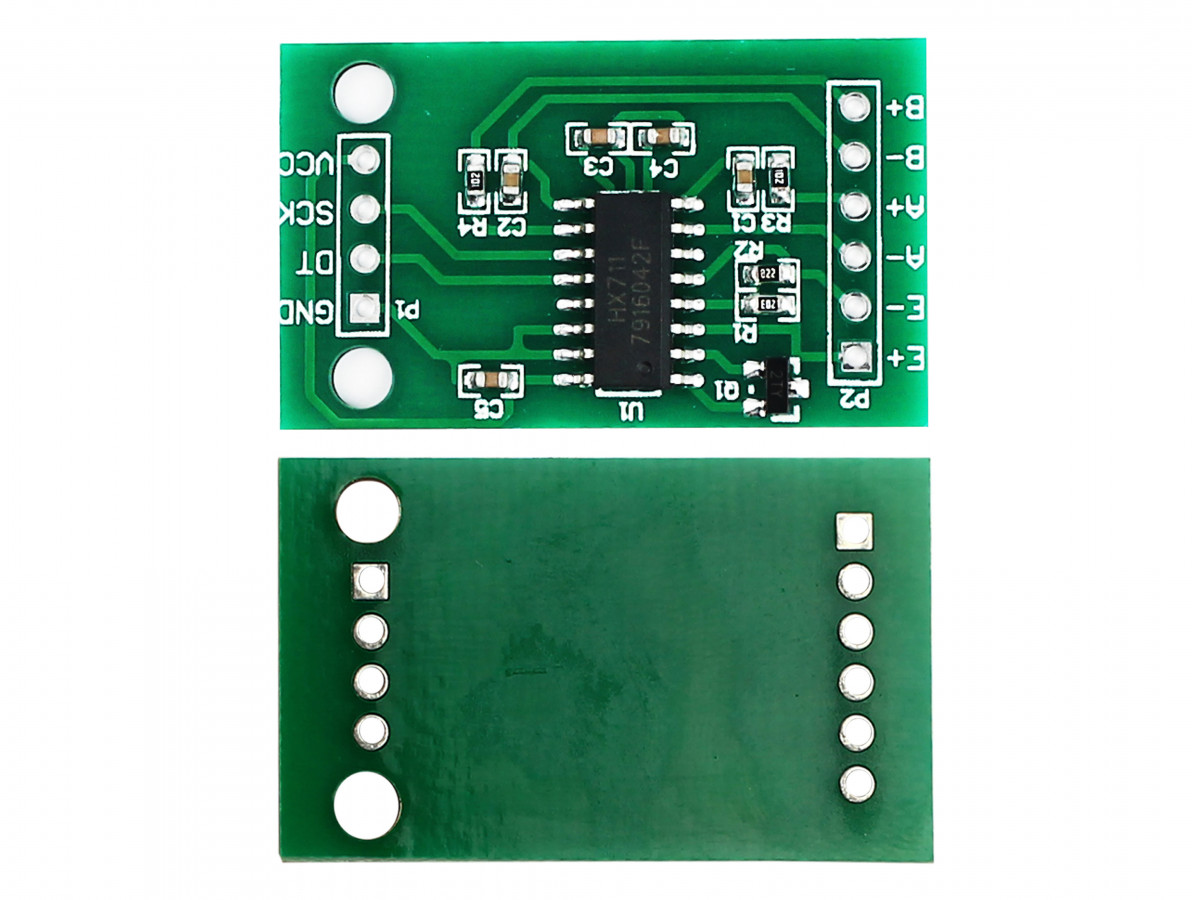

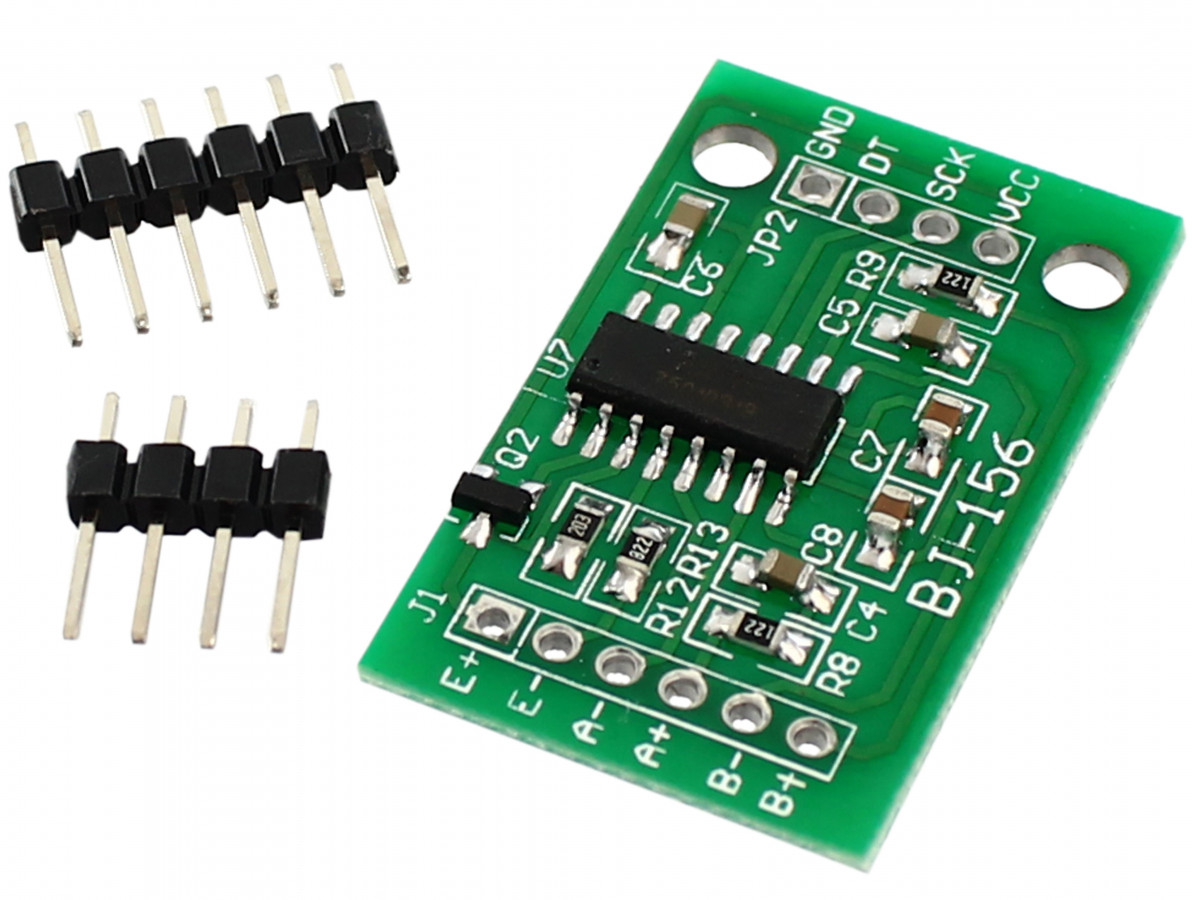

Módulo Conversor Amplificador HX711 24bit 2 Canais Ver ampliado
  • Módulo Conversor Amplificador HX711 24bit 2 Canais
  • Módulo Conversor Amplificador HX711 24bit 2 Canais
  • Módulo Conversor Amplificador HX711 24bit 2 Canais
  • Módulo Conversor Amplificador HX711 24bit 2 Canais
 Avaliações
    |     Comentários (4)     |     Vídeo

Módulo Conversor Amplificador HX711 24bit 2 Canais

06089

Mais Vendido
- Elevada sensibilidade;
- Conversor e amplificador;
- Indicado para sensores de peso;
- Desempenho estável;
- Comunicação padrão TTL 232;

[ Ver todas as características ]

Mais detalhes

de: R$ 25,00 (Desconto de 52%)
R$ 11,90
+ 5% de desconto no boleto


O Módulo Conversor HX711 foi desenvolvido com a finalidade de fazer a conversão das alterações de valor da resistência dos sensores de uma balança em dados digitais, por meio do circuito ADC de 24-bit.
Como os sensores de peso instalados nas balanças não oferecem dados com grande precisão é necessário o uso de um conversor HX711,  que também funciona como um amplificador de sinal para oferecer dados mais exatos.

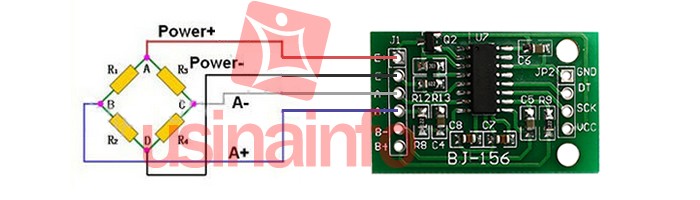

Esquema elétrico de ligação

Baseado na tecnologia patenteada da Avia, ele foi projetado especialmente para balanças digitais e aplicações de controle industrial. Seu princípio de funcionamento é converter as mudanças medidas em alteração do valor de resistência, através do circuito de conversão em potência elétrica.
Para comunicação com o computador utiliza o padrão TTL 232, possuindo estrutura simples, fácil de usar e com desempenho estável, além é claro, da elevada sensibilidade e velocidade de medida.
Geralmente é empregado na indústria aeroespacial, mecânica, elétrica, eletrônica, química, construção, medicina e muitos outros campos.


ACESSE PROJETO COM MAIORES DETALHES EM NOSSO BLOG: Blog Usinainfo -  A VARIAÇÃO DE UM STRAIN GAGE



CARACTERÍSTICAS:
- Módulo Conversor HX711;
- Converte sinais analógicos em digitais;
- Amplifica sinais de sensores de peso em balanças;
- Converte as mudanças no valor de resistência através do circuito de conversão em potência elétrica;
- Comunicação com o computador por padrão TTL 232;
- Estrutura simples;
- Fácil de usar;
- Elevada sensibilidade e velocidade de medida;
- Datasheet HX711: Download AQUI.


ESPECIFICAÇÕES:
- Tensão de funcionamento: 5VDC (recomendada);
- Corrente de funcionamento: <10 mA;
- Diferencial de tensão de entrada: ± 40mV (tensão de entrada diferencial em larga escala é ± 40mV);
- Precisão dos dados: 24 bits;
- Freqüência de atualização: 80 Hz;
- Dimensões: 34x21x02mm;
- Peso: 2,5g.


1 outras opções

Comentários

Funciona

Apresenta um pouco de imprecisão, mas opera bem

Mauricio - Osasco/SP
Avaliação
Dúvida

Esses pinos são de encaixe ou é necessário soldar?

Rodrigo - /
Avaliação

Equipe Usinainfo

Boa tarde Rodrigo, é necessário soldar os pinos. Att. Equipe UsinaInfo.

HX711

Ótimo produto...

Rafael - Osasco/SP
Avaliação
