Compras institucionaisCNPq, FAPESP, SESI, SENAI, FIESP, universidades, CAPES e outrosO Amplificador Max31865 é uma versão baseada no Adafruit MAX31865, sendo capaz de fazer a leitura de sondas de temperatura PT100 que oferecem valores de resistência muito baixo para serem lidas por microcontroladores, como o Arduino, por exemplo.
O seu principal diferencial é o fato de poder ser conectado com sensores de temperatura de 2, 3 ou 4 fios (configuração de fábrica), bastando fazer algumas alterações de soldagem na placa para o tipo de conexão desejada.
O Amplificador Max31865 além de ser projetado para fazer a leitura de baixos valores de resistência, é capaz de fazer a compensação automática de temperatura, possibilitando dados mais confiáveis.
Possui ainda detecção de falhas (Elemento RTD aberto, RTD em curto com tensão fora da faixa ou curto em todo o elemento RTD).
Para sonda PT100, a placa vem com resistor de referência (Ref) de 430Ω (ohms) com 0,1% de tolerância, marcado como 431 ou 4031.
Para sondas PT1000, o resistor de referência é 432 ou 4301.
Sendo assim, é possível realizar a troca do resistor de referência para utilizar o sensor desejado.

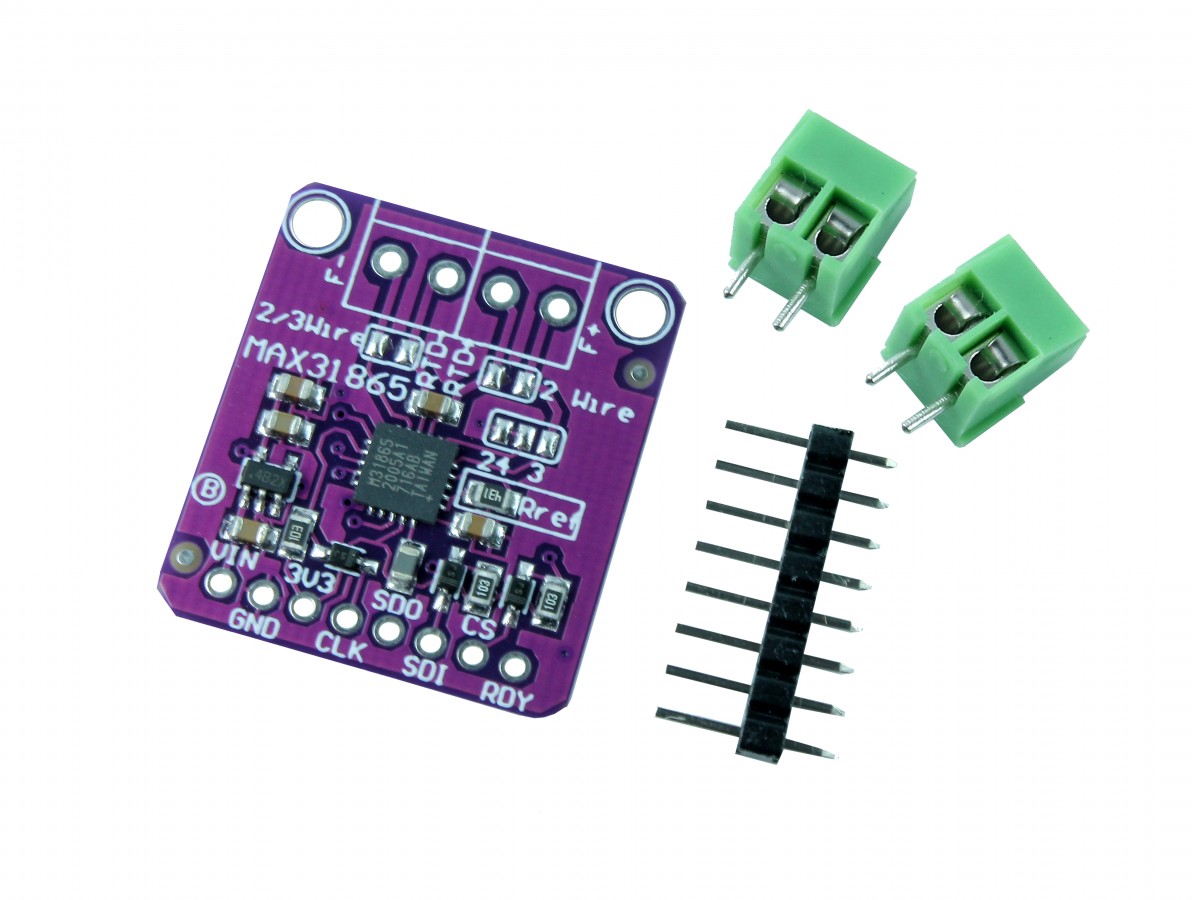

Fisicamente apresenta bornes a parafuso para instalação da sonda e barra de pinos para comunicação com o microcontrolador via interface SPI, precisando soldar os bornes e barra de pinos.
![Amplificador Max31865 RTD para Pt100 - [1035684]](https://www.usinainfo.com.br/1035684-desc-longa/amplificador-conversor-rtd-max31865-para-sensor-pt100-de-2-3-ou-4-fios-spi.jpg "Amplificador Max31865 RTD para Pt100 - [1035684]")

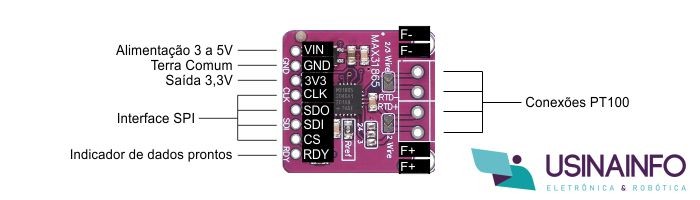

Pinout/Pinos de Conexão Amplificador Max31865 RTD para PT100![Amplificador Max31865 RTD para Pt100 - [1035686]](https://www.usinainfo.com.br/1035686-infografico/amplificador-conversor-rtd-max31865-para-sensor-pt100-de-2-3-ou-4-fios-spi.jpg "Amplificador Max31865 RTD para Pt100 - [1035686]")

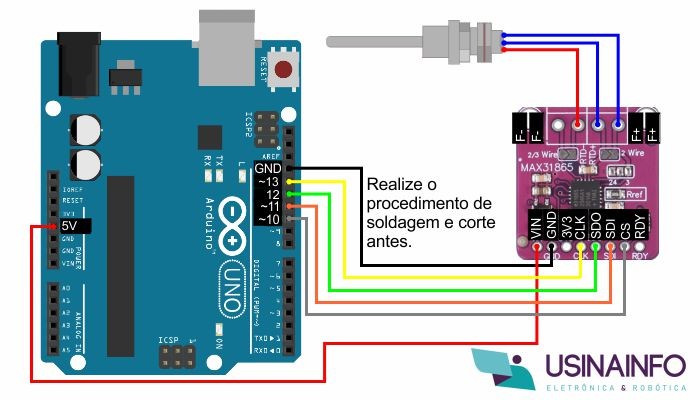

Ligação Amplificador MAX31865 RTD para PT100 com Arduino e PT100 3 Fios
| Modelo | MAX31865 |
|---|---|
| Tensão de Alimentação | 3-5VDC |
| Tensão Lógica | 3-5VDC |
| Resistor de referência | 430ohms (431/4031) |
| Conversão simples da resistência | De platina RTD ao valor digital |
| Suporta RTDs de platina | De 100Ω a 1kΩ (a 0 °C) (PT100 a PT1000 se alterado o resistor) |
| Compatível com conexões de sensor | 2, 3 e 4 fios |
| Interface | SPI |
| Resolução | ADC de 15 bits |
| Resolução de temperatura nominal 0,03125 °C | |
| Margem de Erro | ±0,5°C |
| Tempo de conversão máx. | 21ms |
| Dimensões (CxLxE) | 28x25x2mm |
| Peso | 5g |
