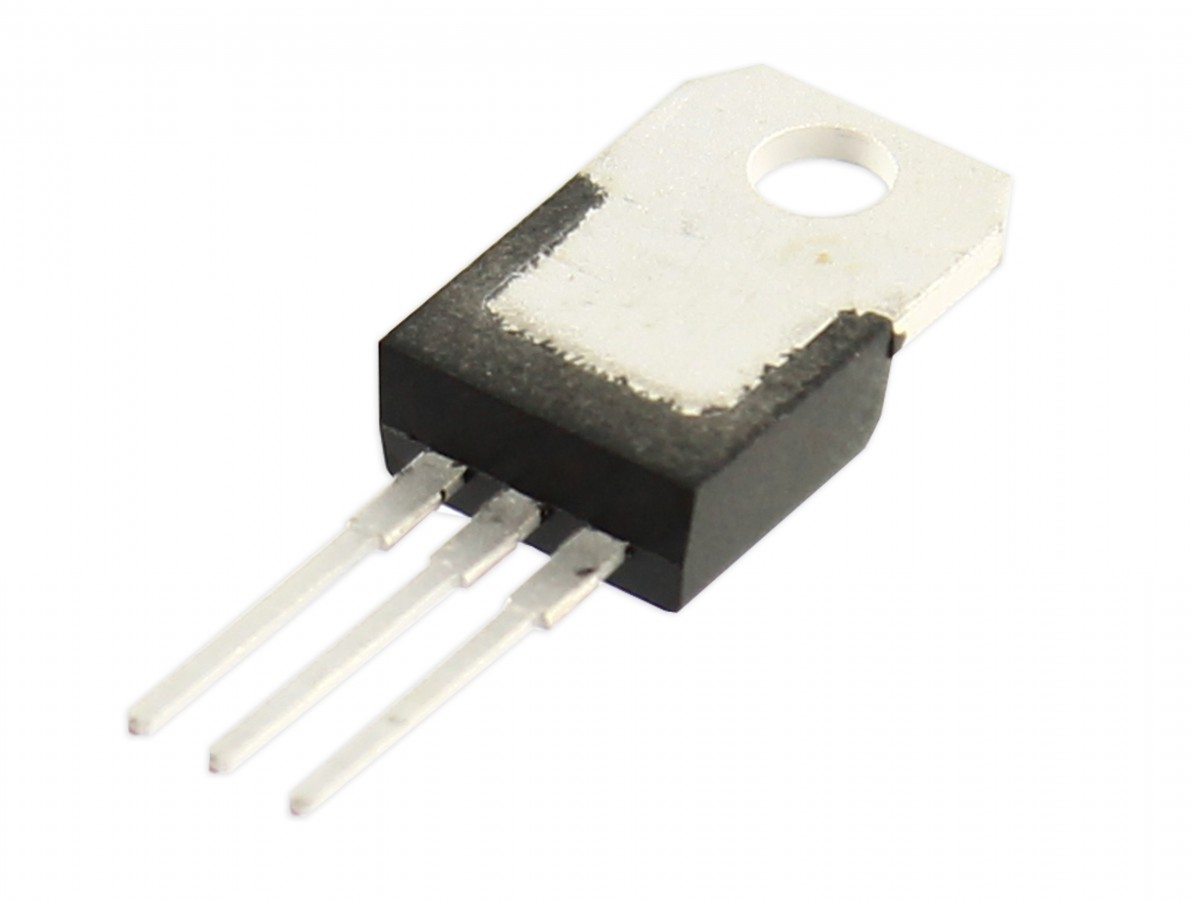

O Regulador de Tensão 7805, como o próprio nome sugere, é capaz de regular a tensão de saída em seu terminal, permitindo a ligação de outros componentes com uma faixa de tensão variável, ideal para projetos aonde necessita de outras tensões para funcionamento.
O terminal de entrada do Regulador de Tensão pode receber tensão de 7V a 20V, entretanto, oferecerá em seu terminal de saída 5V estabilizado com corrente máxima de 1A.
Conexão dos pinos LM7805
Alguns exemplos práticos da utilização do Regulador de Tensão 7805 são em placas eletrônicas, fontes de alimentação, carregadores de bateria e celulares, entre outros. Enfim, pode ser aplicado de forma que melhor atenda sua necessidade.

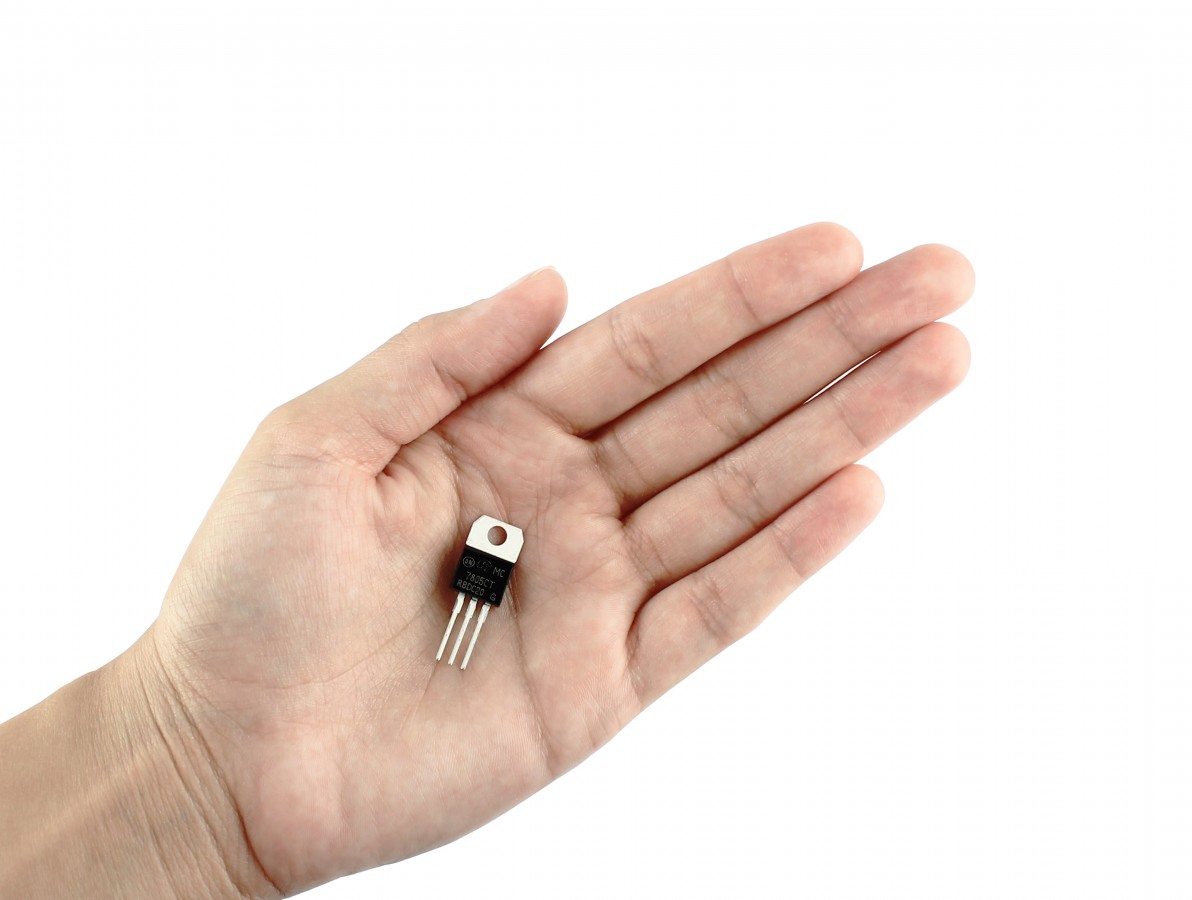

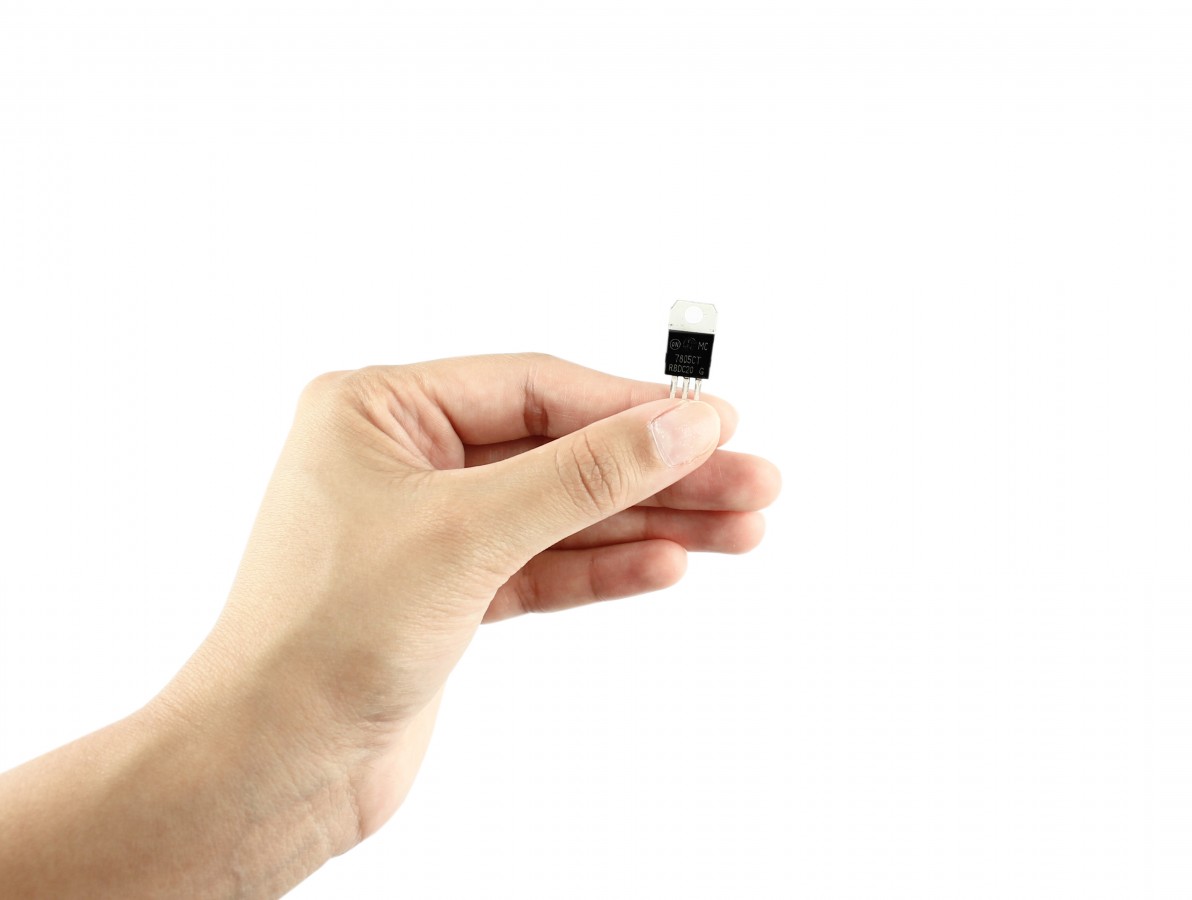

O Regulador de Tensão 7805 é muito compacto e funcional, sendo um componente eletrônico de grande utilidade, ocupando mínimo espaço nas placas e locais onde estará sendo aplicado.
Além disso ele conta com limitador de corrente internamente e proteção contra altas temperaturas.
Recomendado uso de capacitores para transientes caso a fonte esteja a 25cm de distância ou não haja filtros.
Também é necessário ter atenção a corrente consumida, pois o seu encapsulamento é capaz de dissipar até 1W sem dissipador.
Para calcular se é necessário é fácil, utilizamos a seguinte fórmula Potência de Dissipação = (Vin - Vout) * I.
Por exemplo:
Alimentação com 7V utilizando corrente máxima na saída.
Pd = (7 - 5) * 1 = 2W
porém utilizando 500mA na saída temos:
Pd = (7 - 5) * 0,5 = 1W
Assim não sendo necessário um dissipador. Entretanto é altamente recomendável a utilização de um dissipador para maior durabilidade do componente, recomendamos o Dissipador de Calor em Alumínio 28x20x16mm para até 9W.
Adquira já seu Regulador de Tensão 7805 e tenha em mãos um produto que irá assegurar profissionalidade, segurança e qualidade para seus experimentos, sem precisar se limitar somente a reguladores externos.
CARACTERÍSTICAS:
- Regulador de tensão 5V;
- Circuito integrado 7805;
- Ideal para projetos eletrônicos;
- Aplicado comumente em placas de circuito impresso;
- Datasheet LM7805.
ESPECIFICAÇÕES:

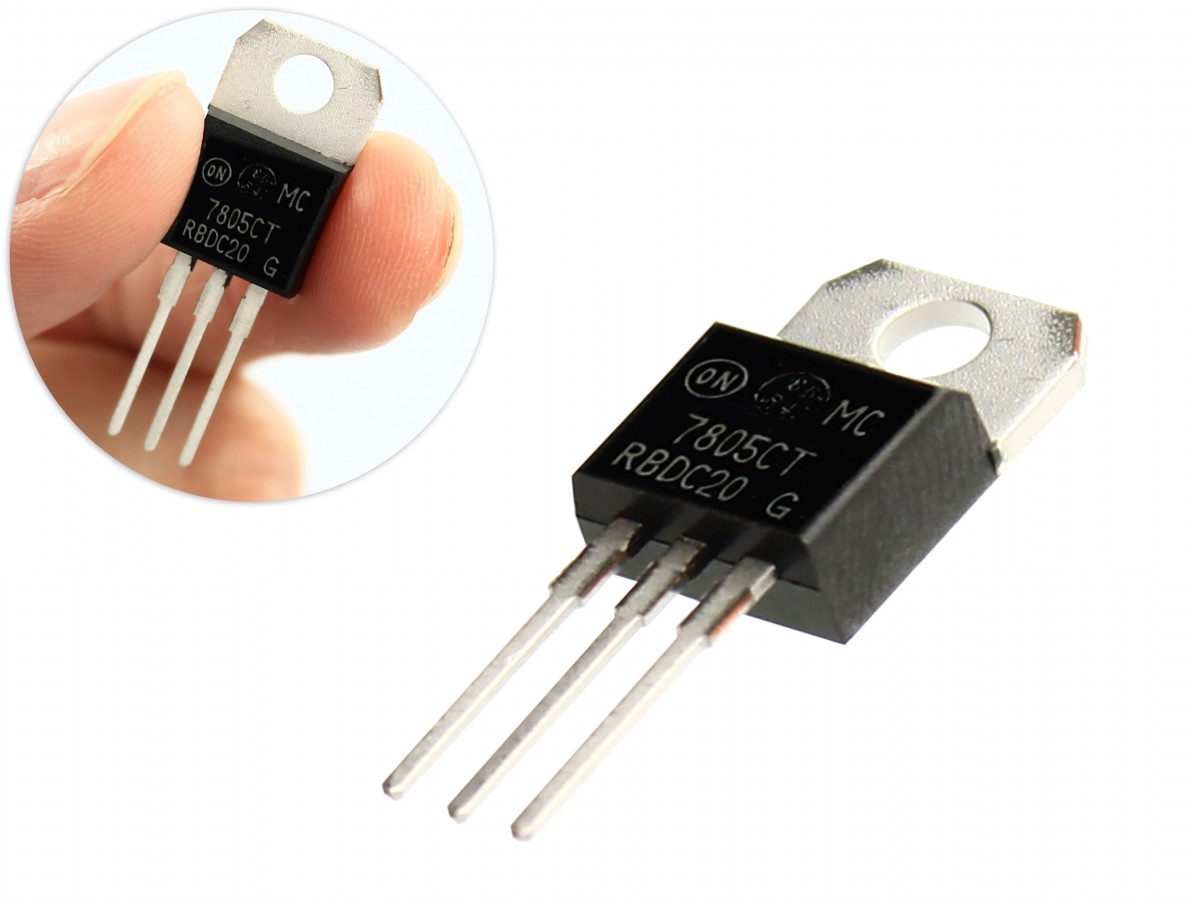

- Modelo: 7805CT ou 7805CV (de acordo com a disponibilidade);
- Encapsulamento: TO-220;
- Tensão de entrada: DC 7~20V;
- Tensão de saída: DC 5V;
- Corrente máxima: 1A;
- Dimensões (AxLxE): 15,4x10x4mm (ignorando-se os pinos);
- Peso com embalagem: 1,4g.
