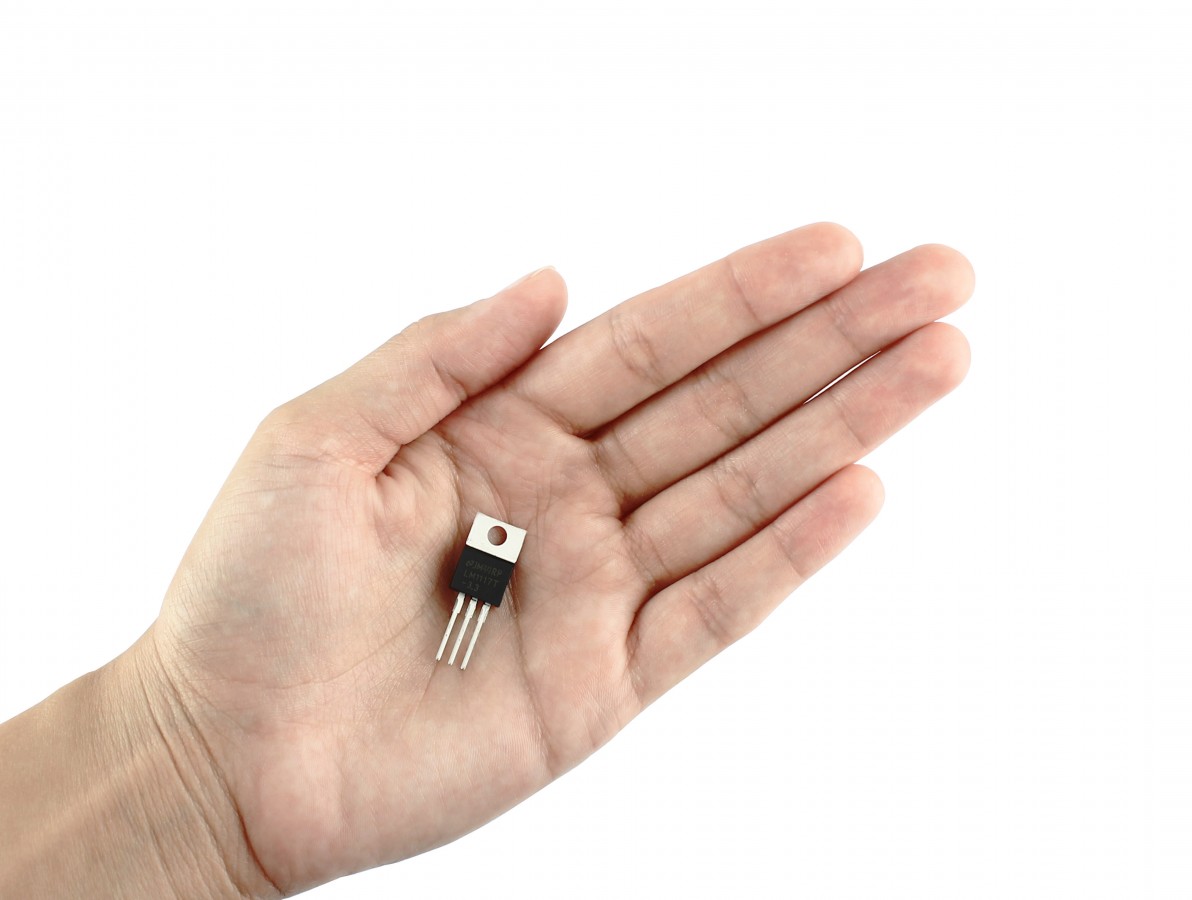

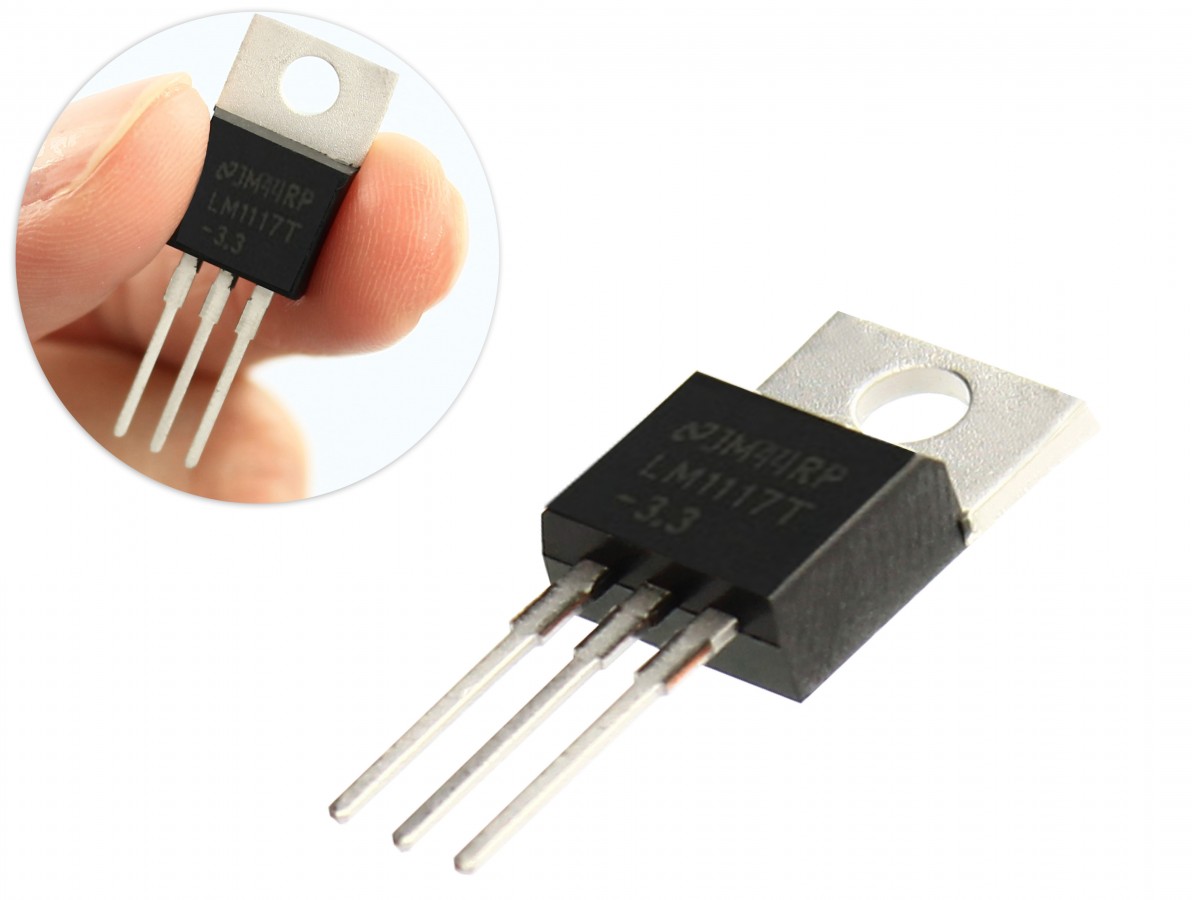

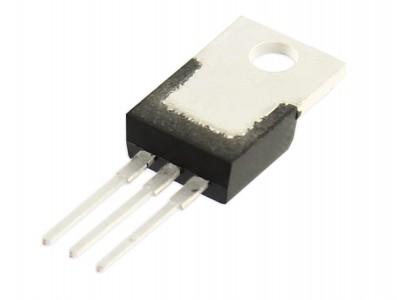

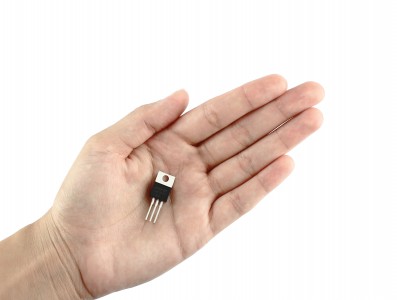

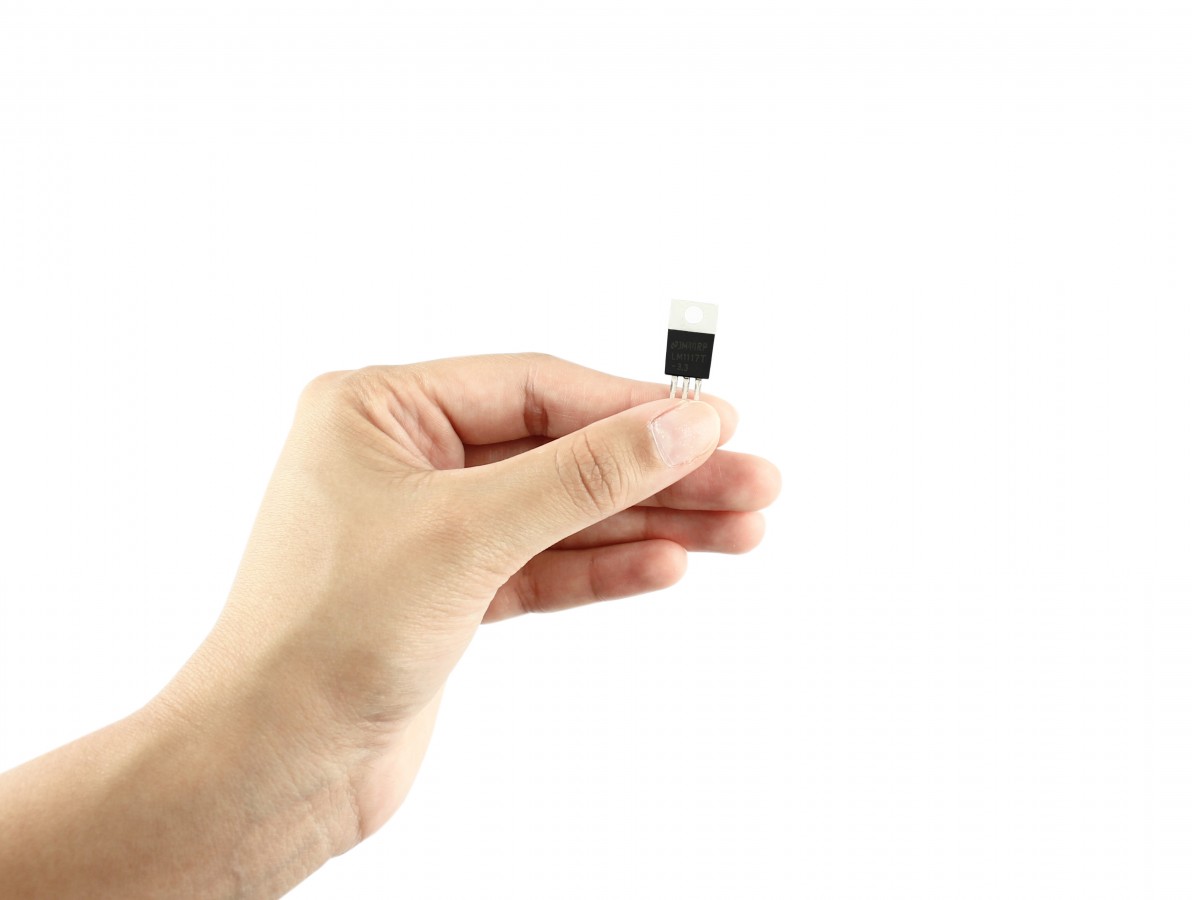

O Regulador de Tensão LM1117T, como o próprio nome sugere, é capaz de regular a tensão de saída em seu terminal, conferindo maior funcionalidade durante a criação de projetos eletrônicos, principalmente no caso de placas de circuito impresso.
O Regulador de Tensão LM1117T é muito compacto e funcional, sendo um componente eletrônico de grande utilidade, ocupando mínimo espaço nas placas e locais onde estará sendo aplicado.
Alguns exemplos práticos da utilização do Regulador de Tensão LM1117T são em placas eletrônicas, fontes de alimentação, carregadores de bateria e celulares, entre outros. Enfim, pode ser aplicado de forma que melhor atenda sua necessidade.
O terminal de entrada do Regulador de Tensão LM1117T pode receber tensão de até 15V, entretanto, oferecerá em seu terminal de saída 3,3V estabilizado com corrente máxima de 0,8A.
Além disso ele conta com limitador de corrente internamente e proteção contra altas temperaturas.
Recomendado no mínimo uso de um capacitor de têntalo de 10uF na sua entrada com o negativo, sendo o ideal seguir o datasheet para definir os capacitores de entrada e saída.
Também é necessário ter atenção a corrente consumida, pois o seu encapsulamento é capaz de dissipar até 500mW sem dissipador.
Para calcular se é necessário é fácil, utilizamos a seguinte fórmula Potência de Dissipação = (Vin - Vout) * I.
Por exemplo:
Alimentação com 7V utilizando corrente máxima na saída.
Pd = (7 - 3,3) * 0,8 = 2,96W
porém utilizando tensão de 5V na entrada com corrente menor de saída temos:
Pd = (5 - 3,3) * 0,25 = 425mW
Assim não sendo necessário um dissipador. Entretanto é altamente recomendável a utilização de um dissipador para maior durabilidade do componente, recomendamos o Dissipador de Calor em Alumínio 28x20x16mm para até 9W.
Adquira já seu Regulador de Tensão LM1117T e tenha em mãos um produto que irá assegurar profissionalidade, segurança e qualidade para seus experimentos, sem precisar se limitar somente a reguladores externos.
CARACTERÍSTICAS:
- Regulador de tensão 3,3V;
- Circuito integrado LM1117T;
- Ideal para projetos eletrônicos;
- Aplicado comumente em placas de circuito impresso;
- Pode ser enviado o LM1117 ou LD1117V33 (Envio Aleatório);
- Datasheet LM1117.
ESPECIFICAÇÕES:
- Modelo: LM1117-3.3 ou LD1117V33 (Envio Aleatório);
- Tensão máxima de entrada: DC 15V;
- Encapsulamento: TO-220;
- Tensão de saída: DC 3,3V;
- Corrente máxima: 0,8A;
- Dimensões (AxLxE): 15x10x4,5mm (ignorando-se os pinos);
- Peso com embalagem: 1,8g.
