Novidade
O frete e parcelamento serão calculados no carrinho

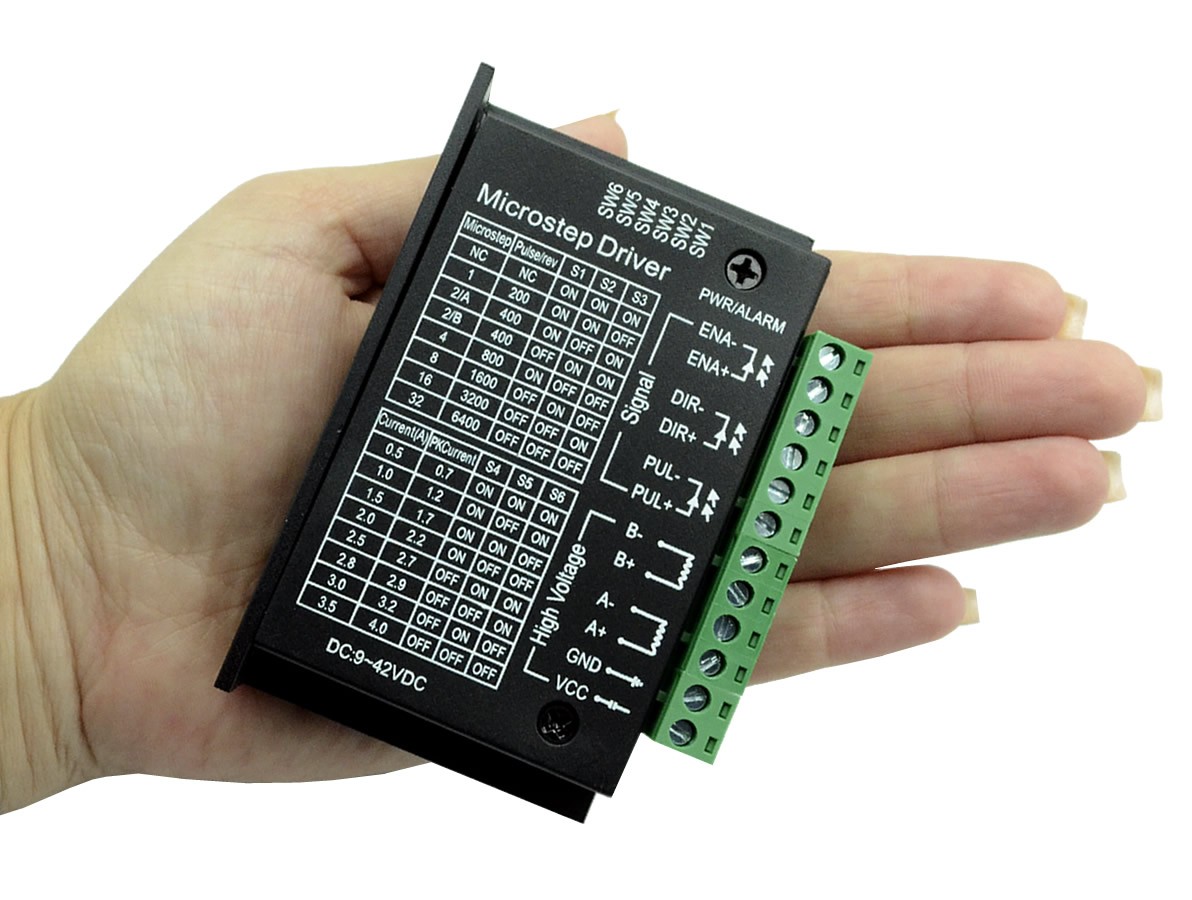

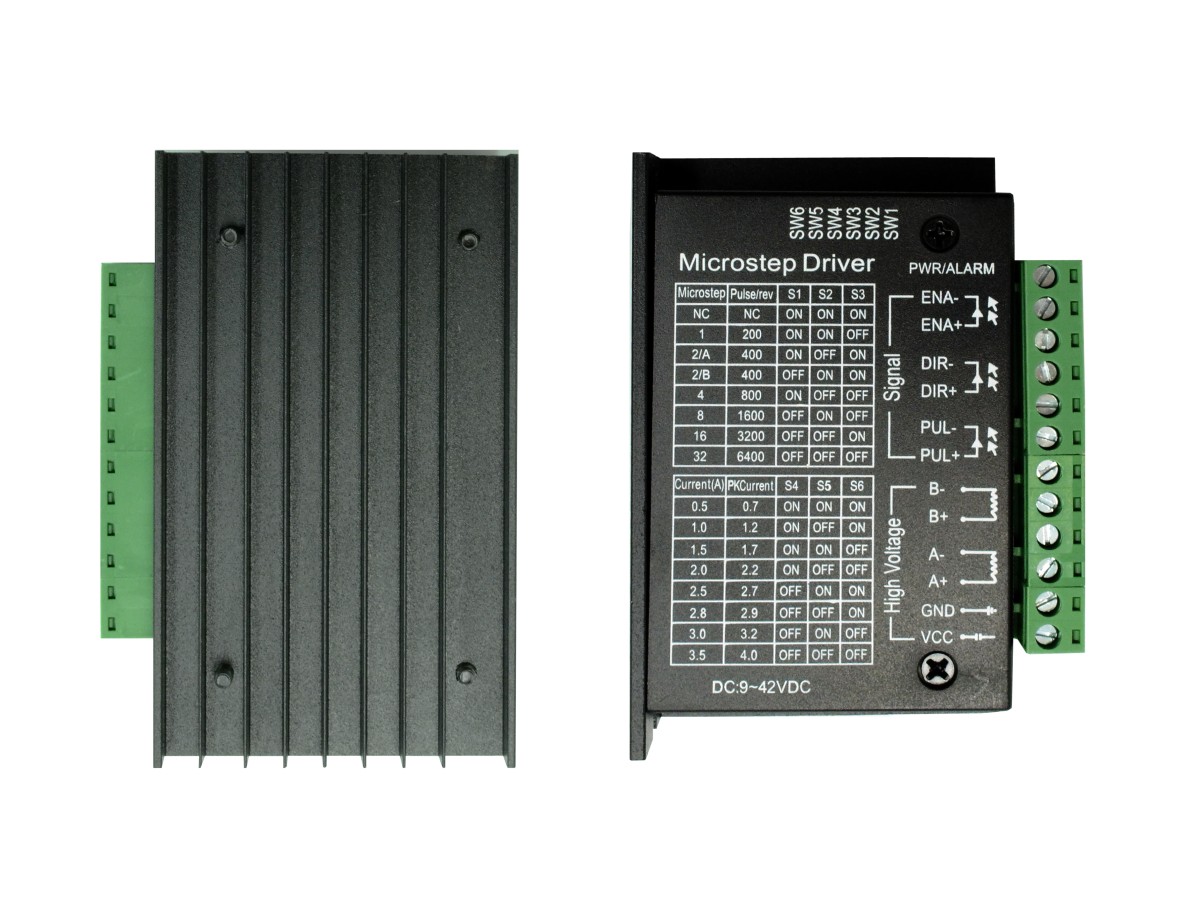

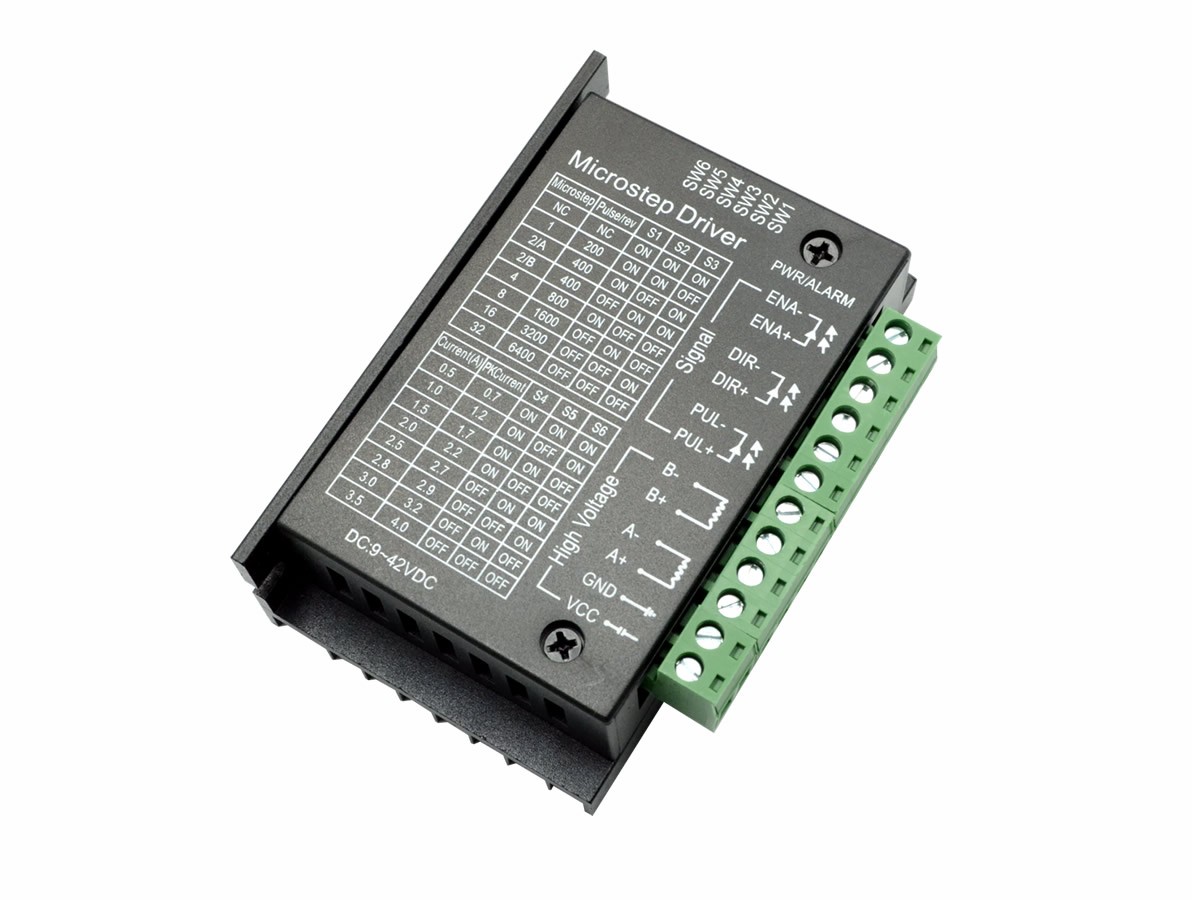

O Driver Motor de Passo TB6600 é um módulo profissional desenvolvido para controle de motores de passo bipolares de duas fases, oferecendo alta precisão, estabilidade e robustez para aplicações industriais e projetos de automação.
Compatível com sinais de controle de microcontroladores como Arduino, CLPs e sistemas embarcados, o driver permite controle completo de velocidade e direção através de sinais de pulso (PUL) e direção (DIR), além de contar com entrada de habilitação (EN) para gerenciamento do funcionamento do motor.
![Ligação Driver Motor de Passo TB6600 4A com Arduino - [1036963]](https://www.usinainfo.com.br/1036963-infografico/driver-motor-de-passo-tb6600-4a.jpg "Ligação Driver Motor de Passo TB6600 4A com Arduino - [1036963]")

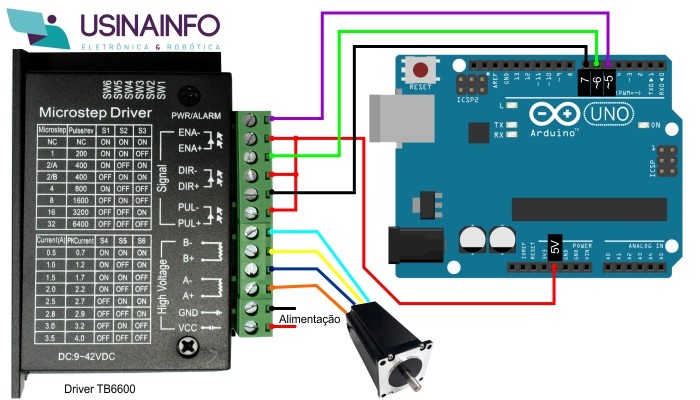

Ligação Driver Motor de Passo TB6600 4A com Arduino

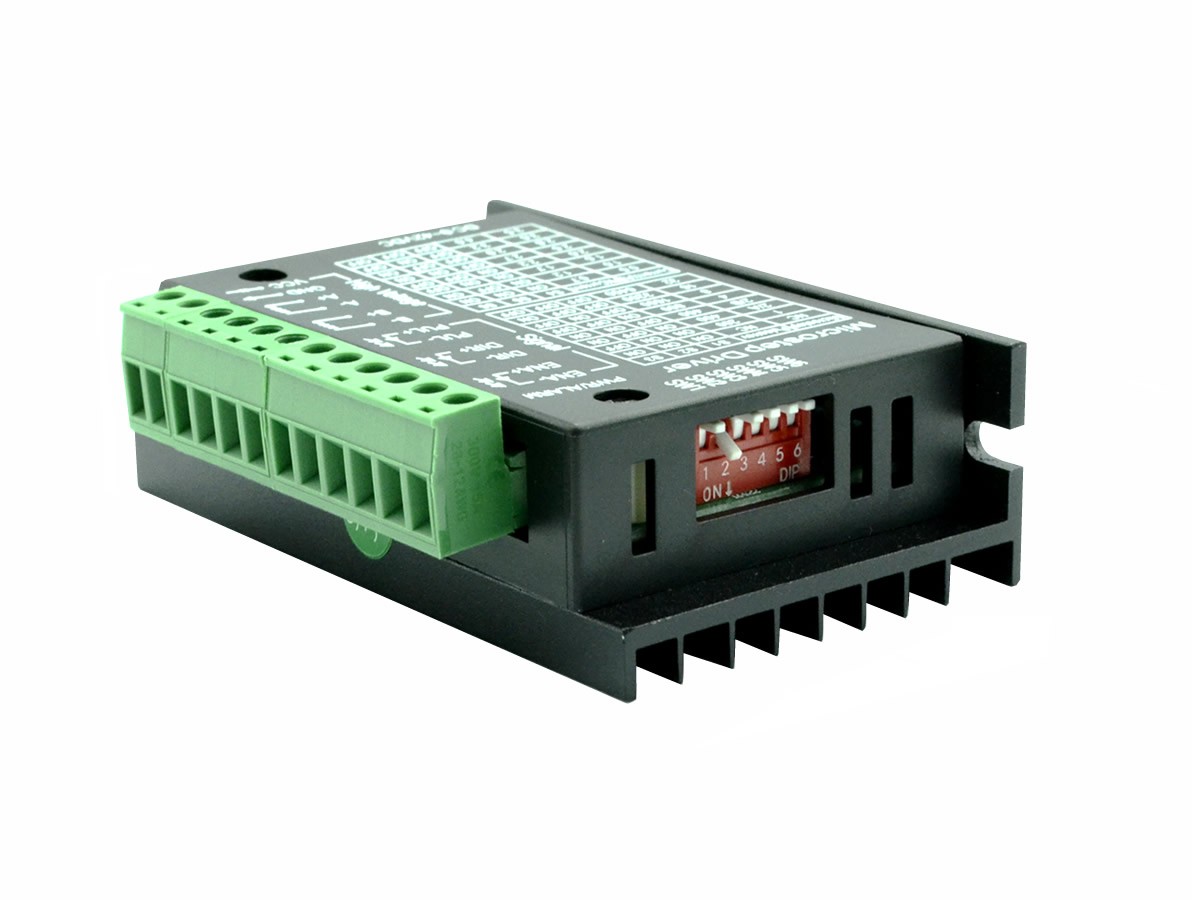

Com ajuste via chave DIP, é possível configurar facilmente o microstepping e a corrente de saída, permitindo adaptar o driver para diferentes tipos de motores e aplicações. O TB6600 suporta até 32 microsteps, garantindo movimentos mais suaves e precisos, reduzindo vibrações e ruídos.
Seu circuito conta com isolamento por optoacopladores de alta velocidade, aumentando a imunidade a ruídos e interferências eletromagnéticas, tornando-o ideal para ambientes industriais. Além disso, possui sistema de redução automática de corrente em repouso, contribuindo para menor aquecimento e maior eficiência energética.
![Ligação Driver Motor de Passo TB6600 4A com Gerador de Pulso CWS01 - [1036964]](https://www.usinainfo.com.br/1036964-infografico/driver-motor-de-passo-tb6600-4a.jpg "Ligação Driver Motor de Passo TB6600 4A com Gerador de Pulso CWS01 - [1036964]")

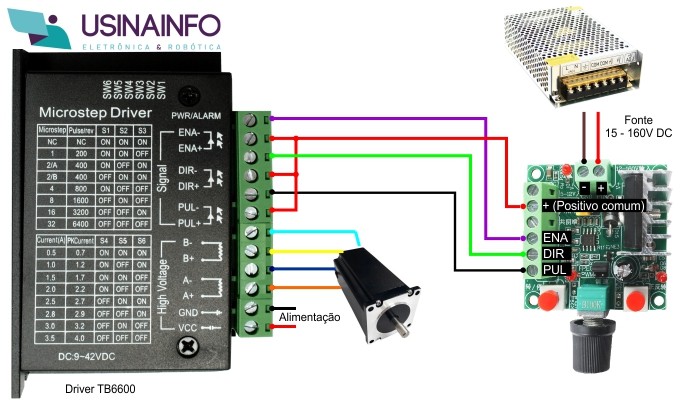

Ligação Driver Motor de Passo TB6600 4A com Gerador de Pulso CWS01

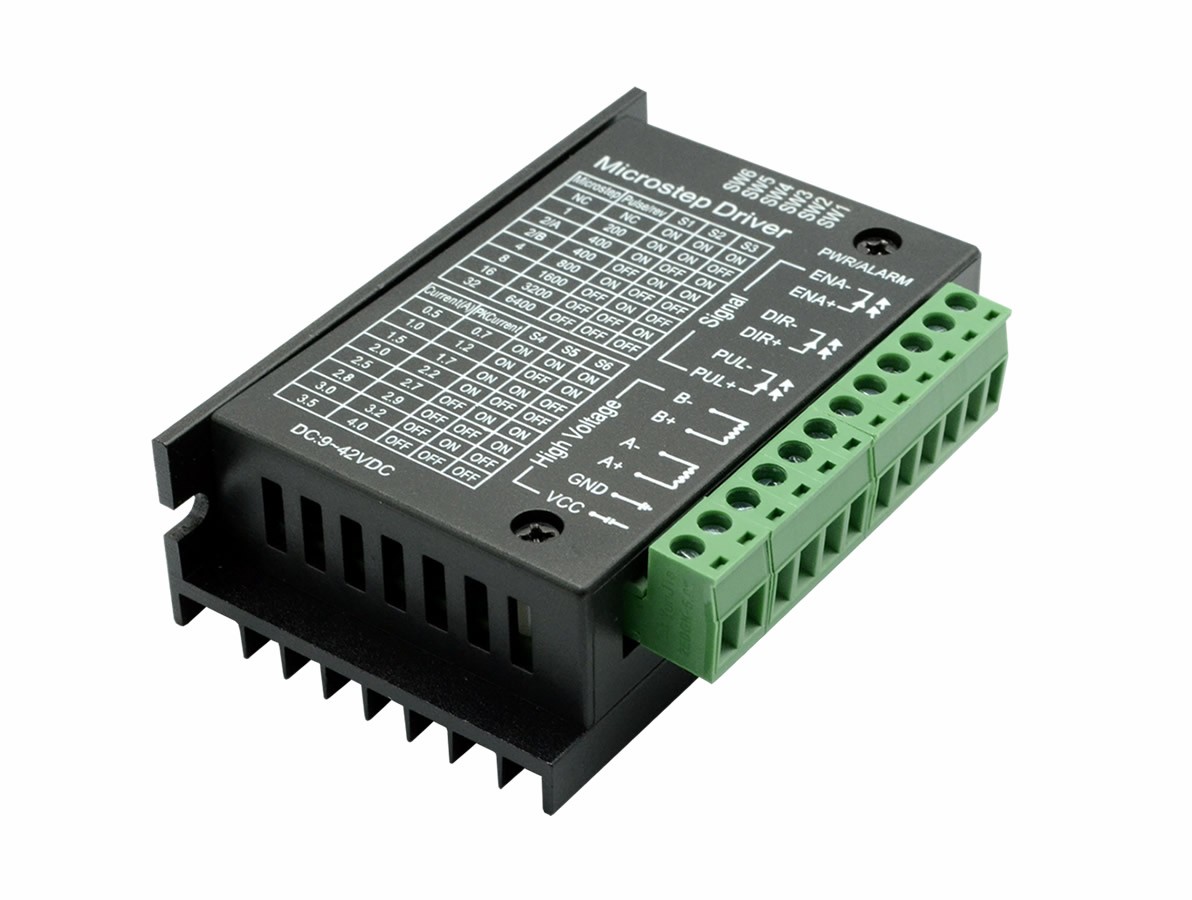

Construído com dissipador de calor de grande área e proteções internas contra sobrecorrente, superaquecimento e curto-circuito, o driver garante segurança e confiabilidade durante o uso contínuo.
Além disso com sua simplicidade é possível utilizar outros geradores de pulso mais simples durante que realizada corretamente as ligações.
CARACTERÍSTICAS:
- Driver para motor de passo bipolar de duas fases;
- Controle por pulso (PUL) e direção (DIR);
- Compatível com Arduino, CLP e controladores industriais;
- Ajuste de corrente por chave DIP;
- Configuração de microstep até 32 passos;
- Isolamento por optoacopladores de alta velocidade;
- Alta imunidade a interferências elétricas;
- Dissipador de calor integrado;
- Proteção contra sobrecorrente, sobreaquecimento e curto-circuito;
- Datasheet CI TB67S109AFTG;
- Manual TB6600;
- Código Exemplo Arduino.
ESPECIFICAÇÕES:
- Modelo: TB6600;
- Driver: TB67S109AFTG;
- Tensão de alimentação: 9V a 42V DC;
- Tensão lógica: 3,3 - 24V;
- Corrente de entrada: até 5A;
- Corrente de saída: 0.5A a 3.5A (4A pico);
- Potência máxima: 160W;
- Microstep: 1, 2/A, 2/B, 4, 8, 16, 32;
- Ajuste de corrente: 0.5A, 1A, 1.5A, 2A, 2.5A, 2.8A, 3.0A, 3.5A;
- Ideal para motores: Nema 11 a 23;
- Interface de controle: PUL, DIR, EN;
- Tipo de motor: 2 fases (bipolar);
- Temperatura de operação: -10°C a 45°C;
- Umidade: sem condensação;
- Dimensões(CxLxA): 96 x 69 x 29 mm;
- Peso: ~118g.
