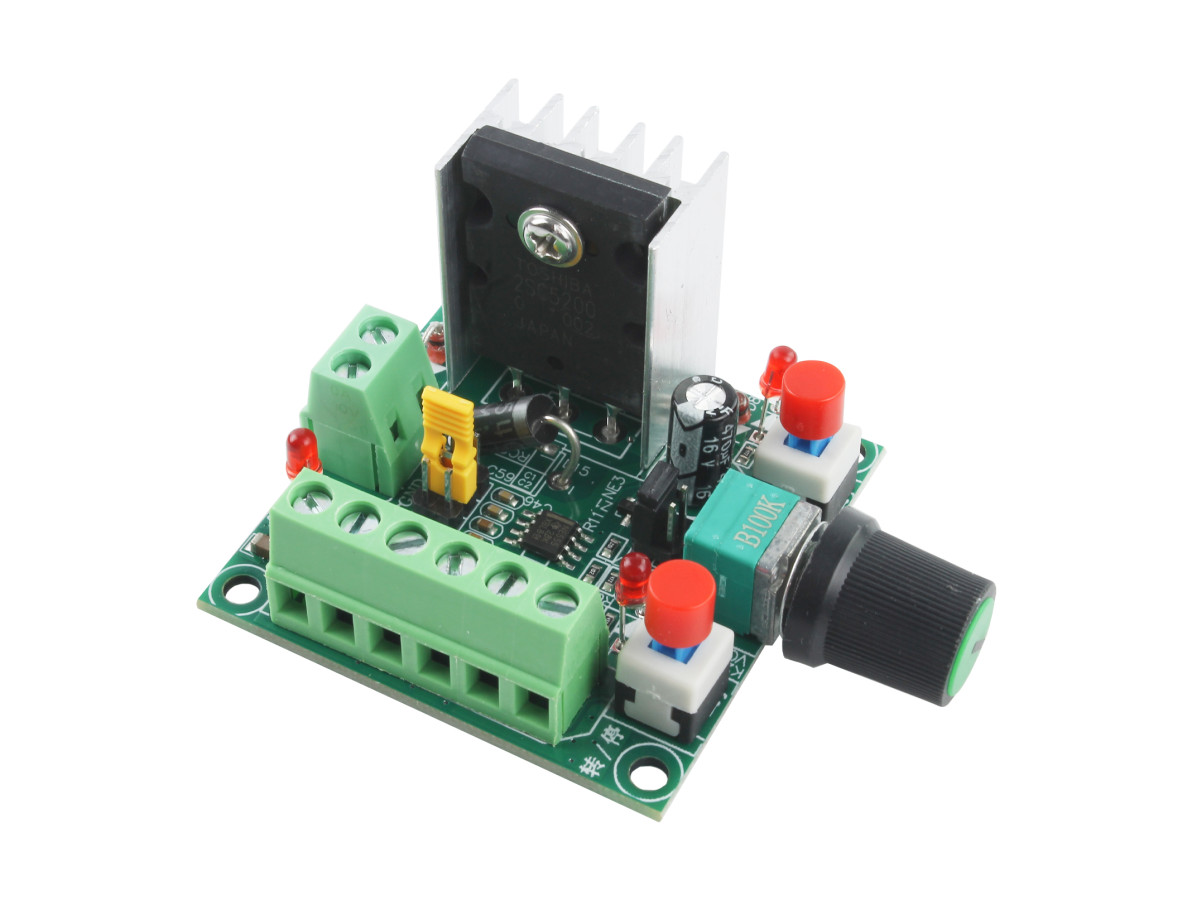

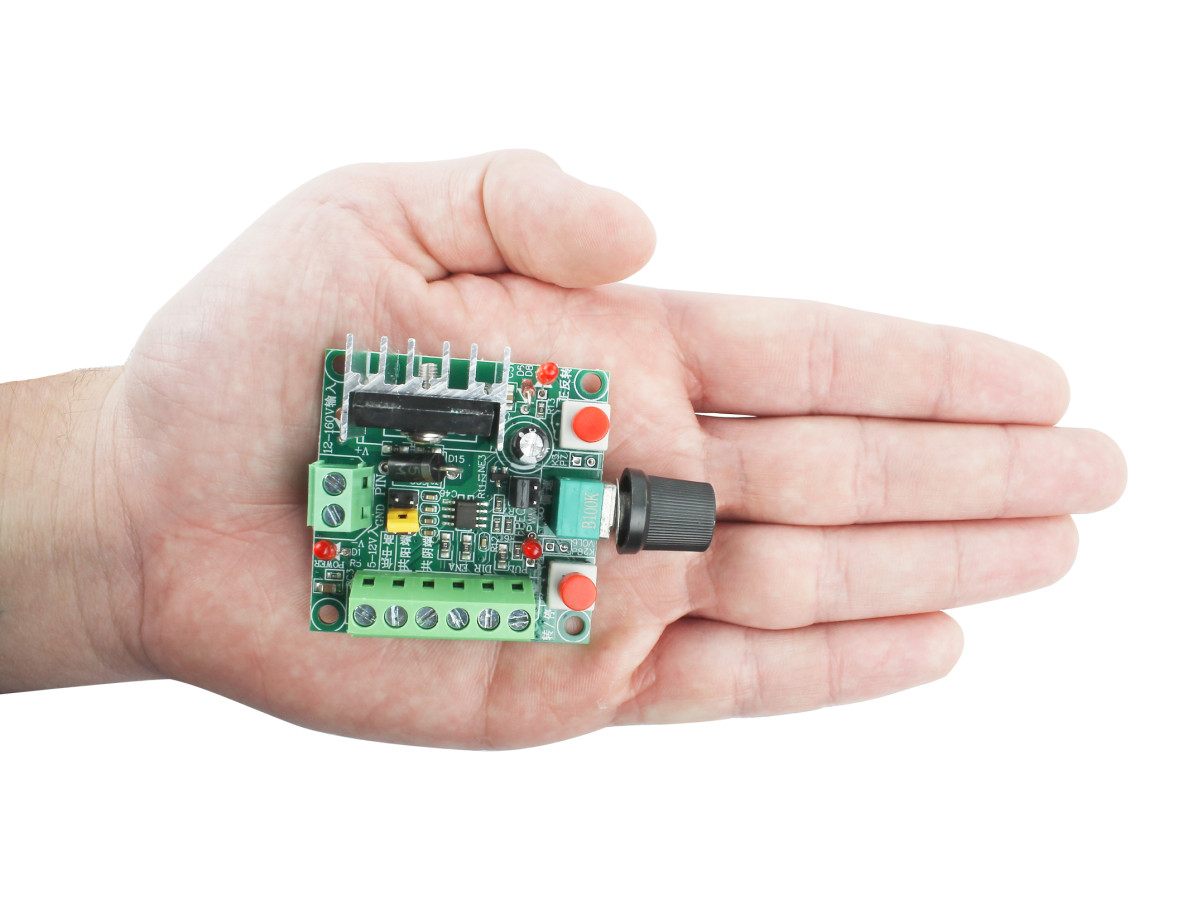

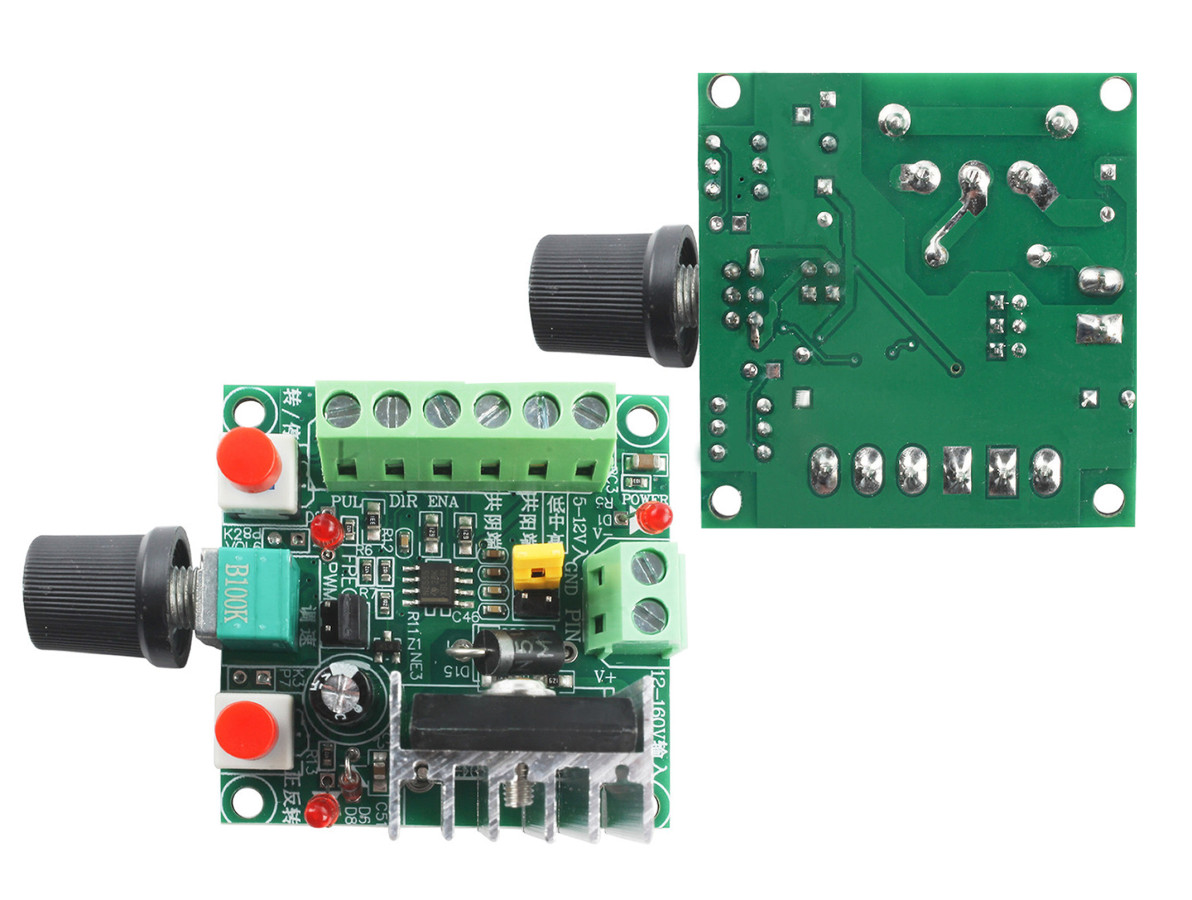

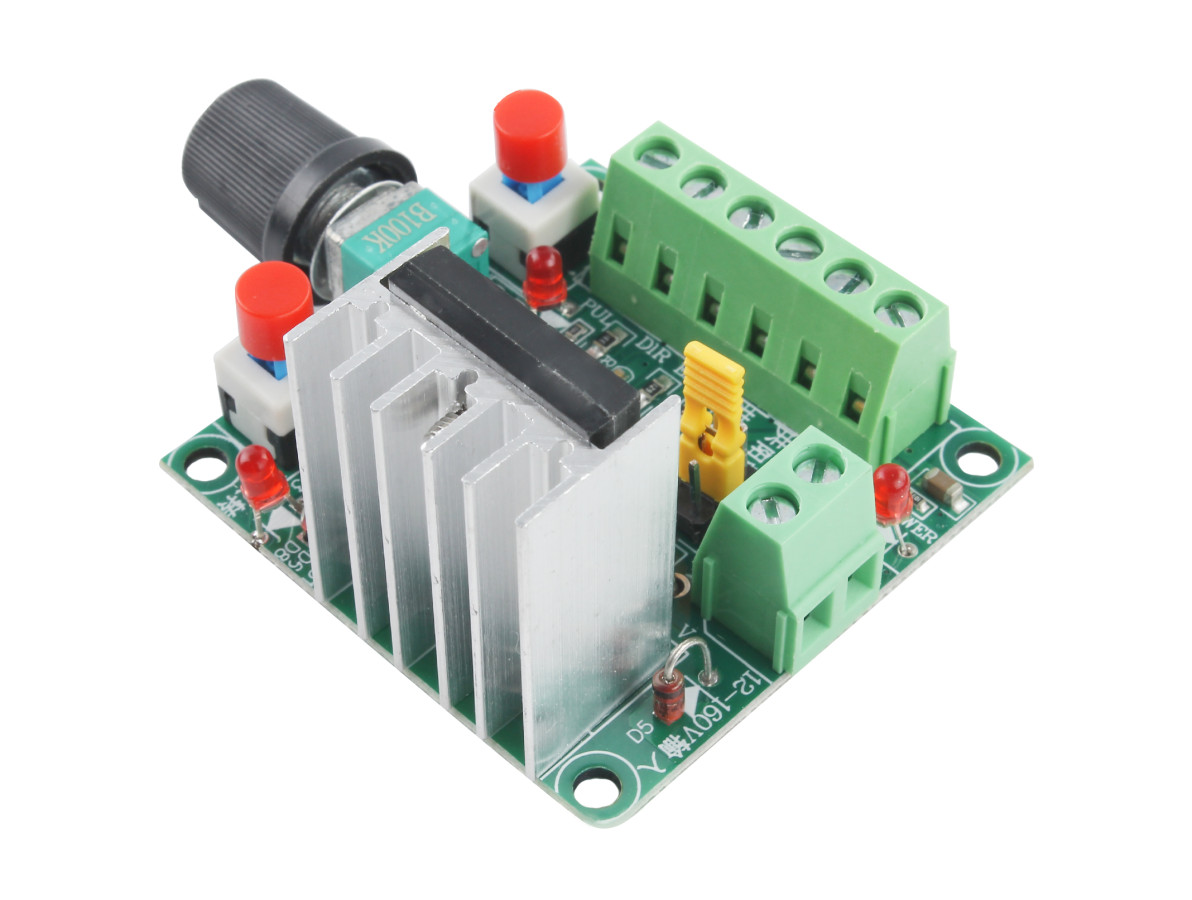

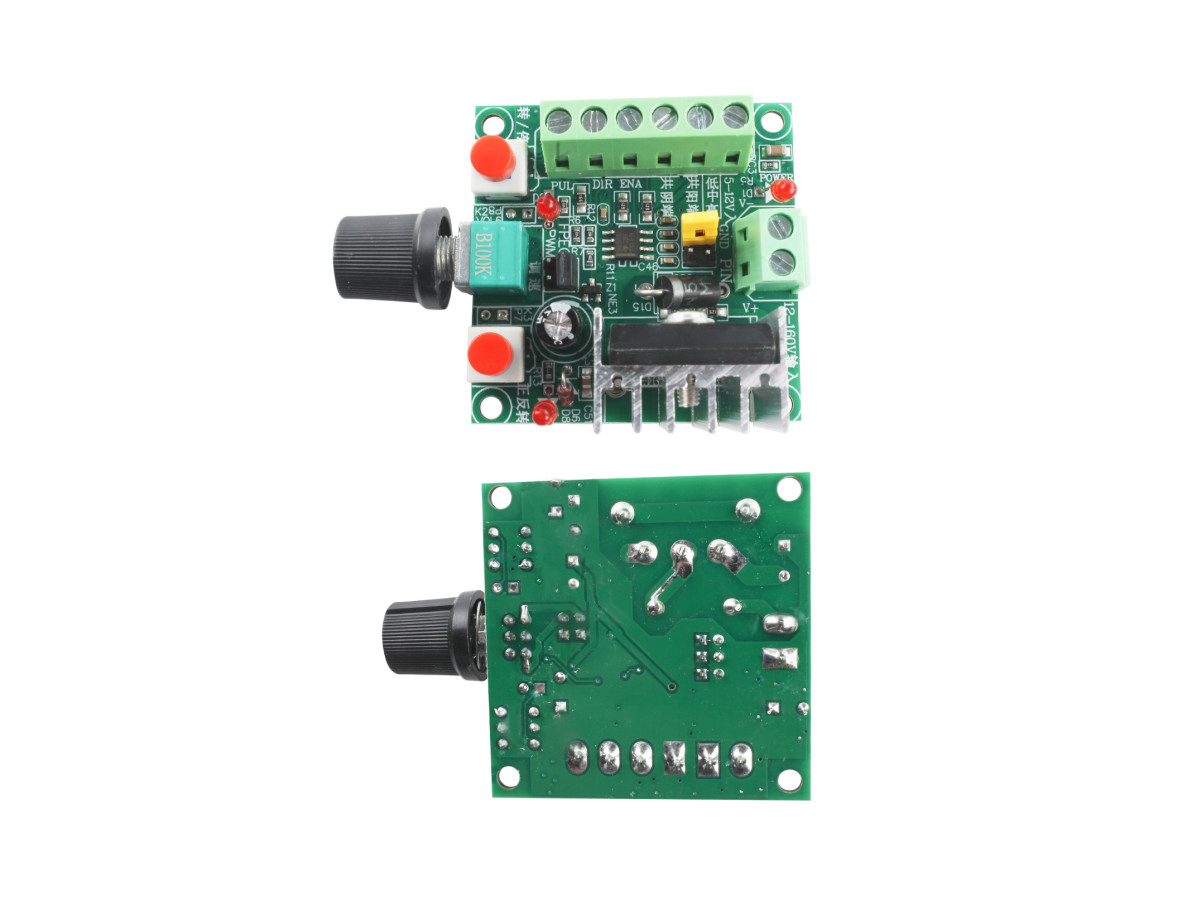

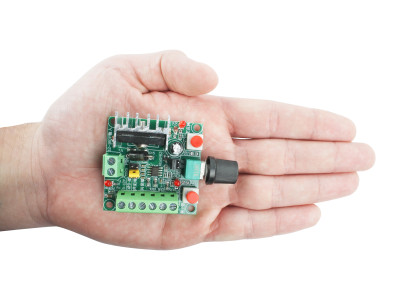

Gerador de Pulso PUL/DIR PWM CWS01 para Driver de Motor de Passo – 82Hz a 127kHz

O Gerador de Pulso 82HZ~127KHZ e PWM CWS01 é um controlador versátil projetado para controlar motores de passo. É fornecido como um sinal de unidade de passo e requer um driver de motor de passo para funcionar corretamente.

O módulo pode ser alimentado por uma fonte de alimentação de 15-160VDC ou 5-12VDC. Se uma fonte de alimentação de 5-12VDC for usada, o polo positivo deve ser conectado à entrada DC 5-12V e o polo negativo ao terminal de cátodo comum.

O gerador de sinal PWM possui três sinais de frequência diferentes (alto, médio e baixo) que podem ser selecionados através de jumpers. Esses sinais de frequência podem ser usados para controlar o avanço e retrocesso do motor de passo pressionando um botão. Além disso, a velocidade do motor pode ser ajustada através de um potenciômetro que altera a frequência do sinal.

A configuração do Gerador de Pulso 82HZ~127KHZ e PWM CWS01 é flexível. Existem seis portas disponíveis: PUL+, PUL-, EN+, EN-, DIR+ e DIR-. Essas portas devem ser conectadas corretamente para direcionar a direção do pulso correspondente.

O controlador pode gerar um sinal de frequência de pulso ou um sinal de largura de pulso PWM, dependendo da configuração do jumper na placa. Por padrão, o sinal gerado é de frequência de pulso. O jumper "REQ" é usado para gerar um sinal de frequência de pulso, enquanto o jumper "PWM" é usado para gerar um sinal PWM.

Os parâmetros de frequência do sinal de pulso são ajustáveis através dos jumpers de seleção. Existem três opções de frequência: alta, média e baixa. Os parâmetros aproximados de frequência são os seguintes: Alto (5,8KHZ-127KHZ), Médio: (590HZ-15.8KHZ) e Baixo (82HZ-2.3KHZ). Para medição de frequência, é possível conectar as portas PUL e cátodo comum (GND) para obter a frequência atual do sinal.

O Gerador de Pulso 82HZ~127KHZ e PWM com Seletor CWS01 possui duas opções de entrada de energia. Recomenda-se usar uma fonte de alimentação de mais de 15V. Um grupo é a fonte de alimentação conectada a DC 15-160VDC, com uma faixa operacional recomendada de 15-80VDC. O outro grupo é para uma fonte de alimentação de 5-12VDC, sendo recomendado o uso de uma fonte de alimentação mínima de 12V.

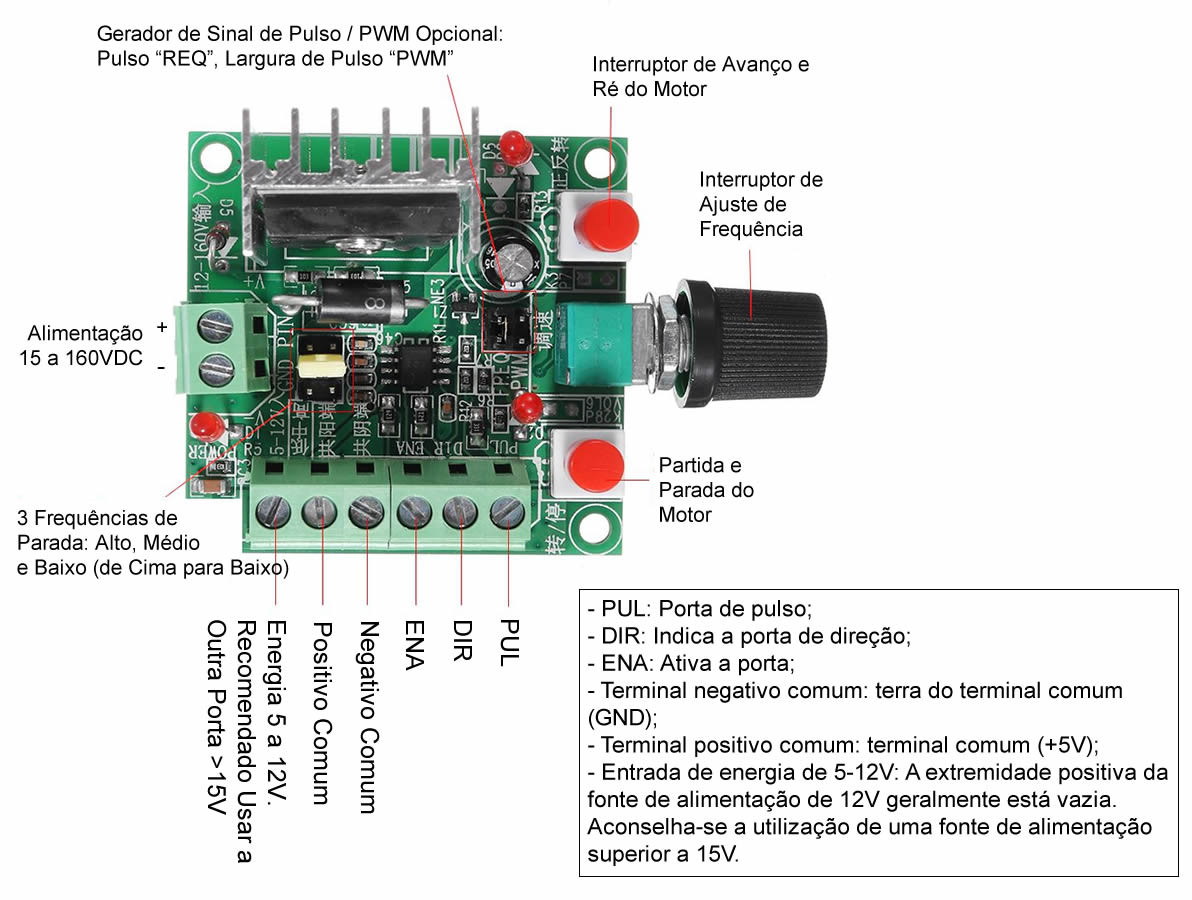

Pinagem Gerador de Pulso 82HZ~127KHZ e PWM CWS01

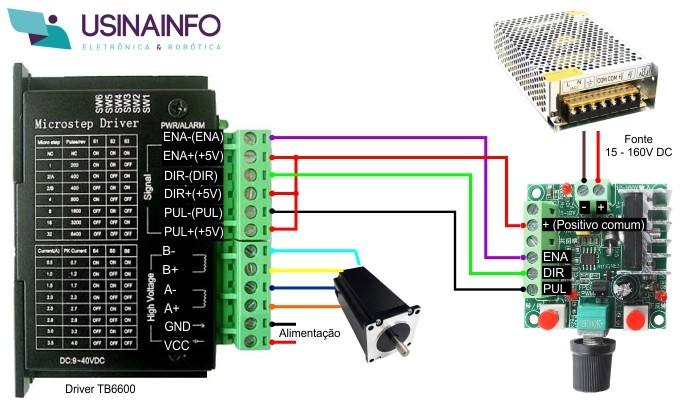

Exemplo de Ligação Gerador de Pulso CWS01 com Driver Motor de Passo TB6600
