Kit Gerador de Funções XR2206 para Montar e Soldar – Senoidal, Triangular e Quadrada 1Hz a 1MHz

09249
R$ 56,40
no pix/boleto
ou R$ 59,37 no cartão
Quantidade:Qtd:
− +

O Gerador de Funções XR2206 DIY 1Hz a 1 Mhz é um módulo eletrônico gerador de sinais desenvolvido para atuar em conjunto com microcontroladores Arduino, ESP32, ESP8266 e outros, vindo a apresentar dados precisos.

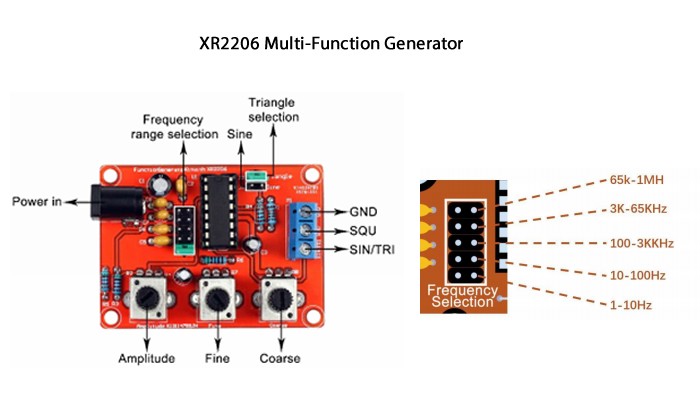

Ele é um dispositivo eletrônico utilizado para gerar sinais elétricos em formas de onda, onde permite obter um sinal de onda senoidal, triangular ou quadrada com frequência de 1Hz a 1 Mhz, permitindo que seja utilizado nas mais diversas aplicações e testes na área eletrônica.

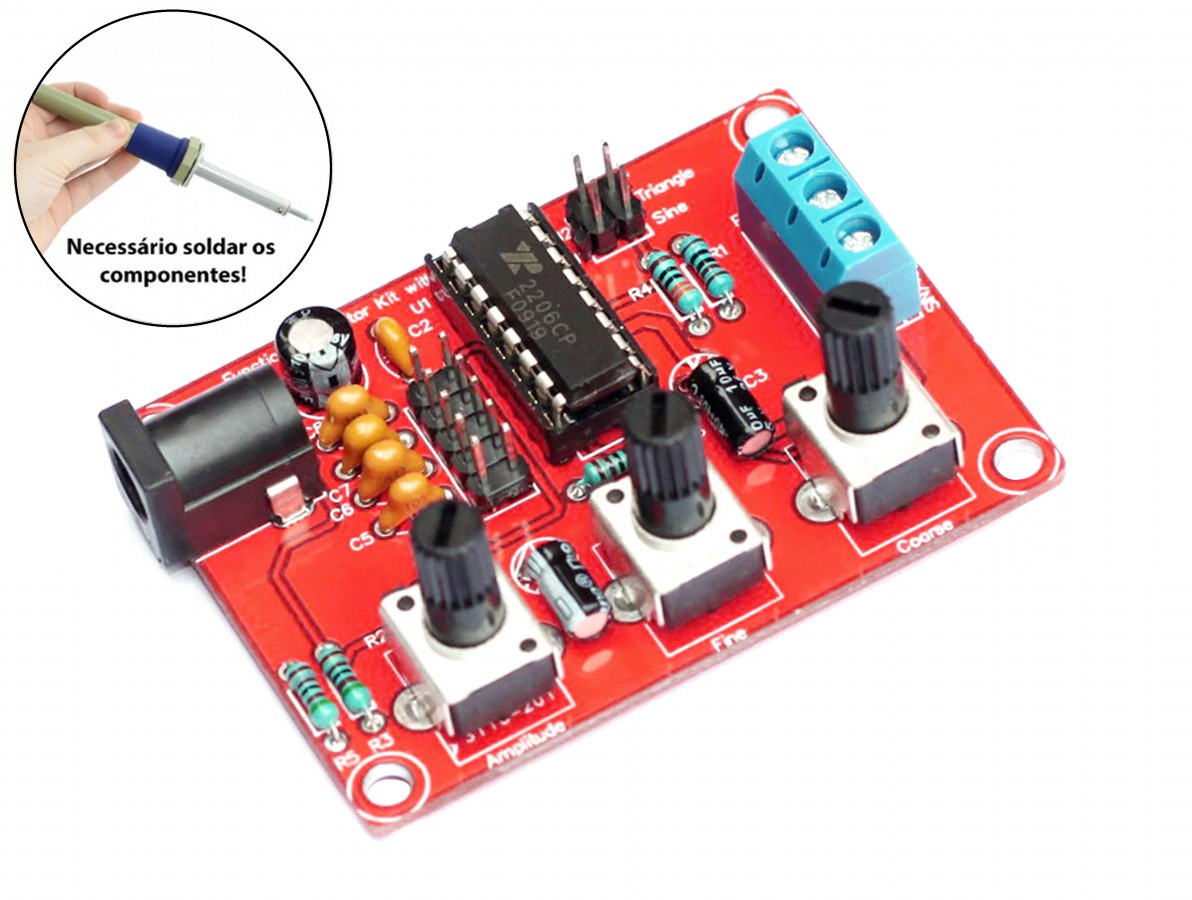

O desempenho do Gerador de Funções XR2206 Diy 1Hz a 1 Mhz é absolutamente estável e confiável, contando com bornes a parafuso para conexão dos fios e 3 potenciômetros para ajuste. A alimentação é feita por meio de um jack P4 com fonte de alimentação 9V 1A (não acompanha).

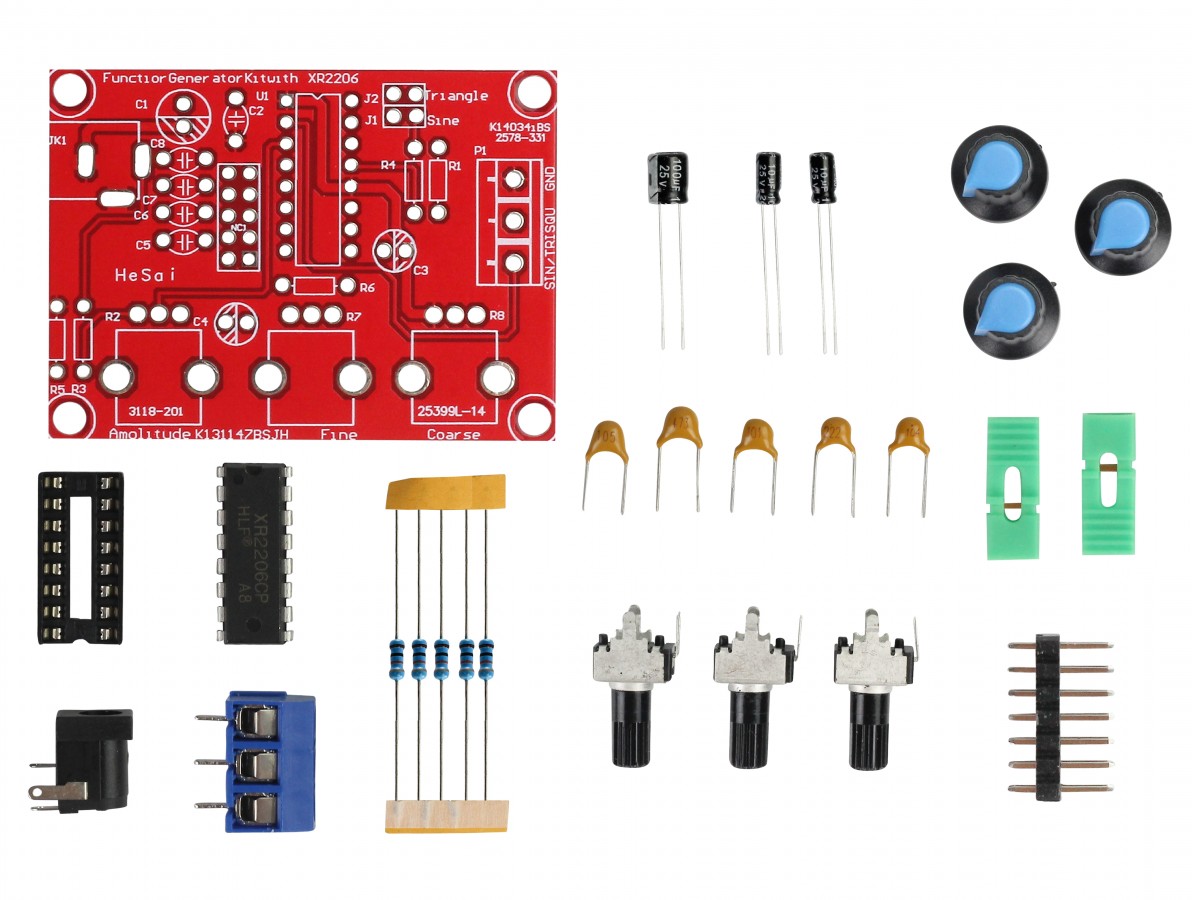

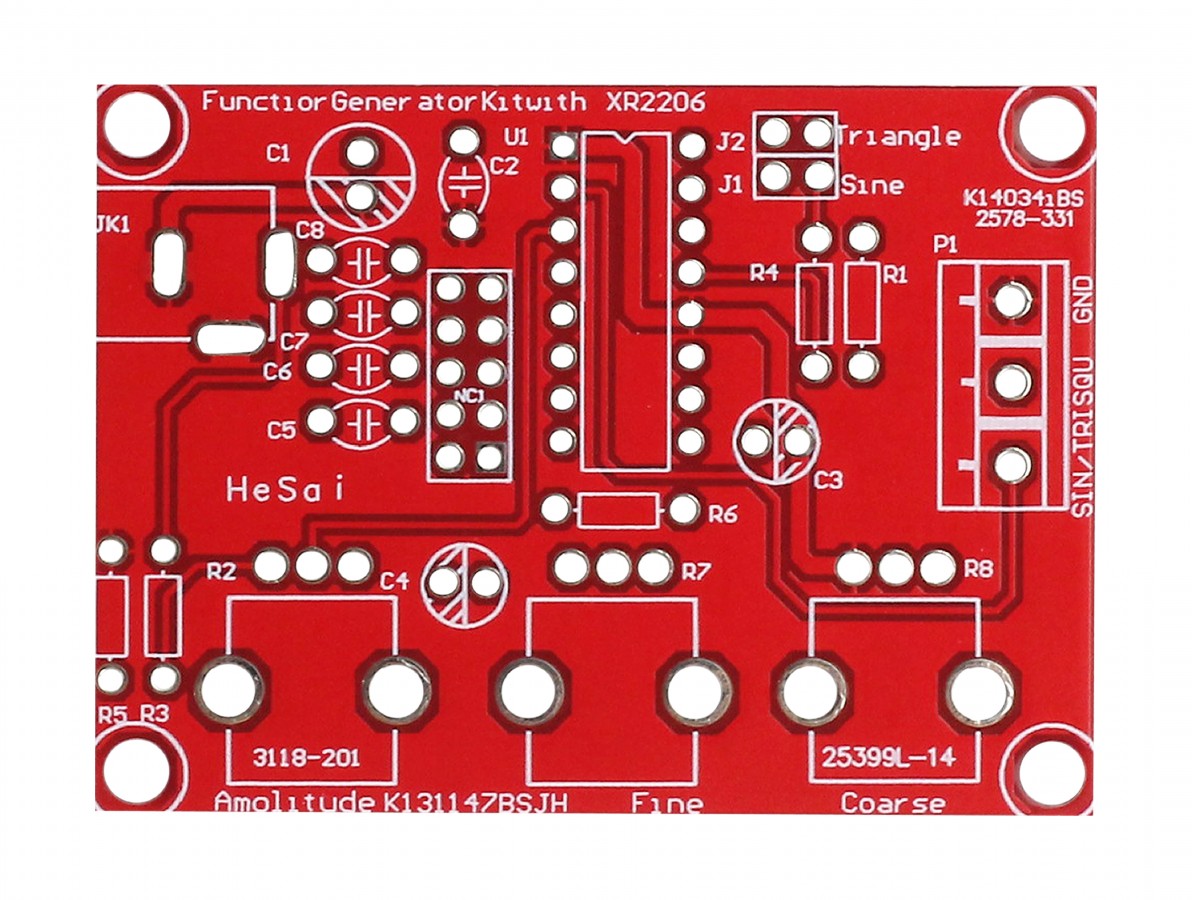

Por se tratar de projeto DIY (faça você mesmo), é necessário que todos os componentes sejam devidamente soldados no local previamente indicado na placa, acompanhando todas as peças necessárias para perfeita montagem e funcionamento.

Gerador de Funções XR2206 DIY 1Hz a 1Mhz - [1016334]

Características

  • Gerador de Funções XR2206 DIY 1Hz a 1 Mhz
  • Gerador de sinais XR2206
  • Onda senoidal, triangular ou quadrada
  • Modelo estável e confiável
  • Bornes a parafuso para conexão dos fios
  • Potenciômetros para ajuste
  • Acompanha manual de instalação em inglês
  • Alimentação via jack P4
  • Não acompanha fonte de alimentação
  • Manual Gerador de Funções XR2206
  • Datasheet XR2206

Ficha técnica

ModeloXR2206
Tensão de Alimentação9-12VDC; (Não acompanha)
Formas de ondaQuadrada, Senoidal e Triângulo
Impedância600 Ohm + 10%
Frequência1Hz-1 MHz
Dimensões (CxLxE)61x45x22mm
Peso com embalagem31g
ONDA SENOIDAL
Amplitude0-3 V a 9 V entrada DC
Distorçãomenos de 1% (em 1 kHz)
Nivelamento+ 0.05dB 1Hz-100 kHz
ONDA QUADRADA
Amplitude8 V (sem carga) em 9 V DC input
Tempo de subidamenos 50ns (a 1 kHz)
Tempo de quedamenos de 30ns (a 1 kHz)
Simetriamenos de 5% (em 1 kHz)
ONDA TRIANGULAR
Amplitude0-3 V a 9 V entrada DC
Linearidade<1% (até 100 kHz) 10mA
