Gerador de Sinal PWM com Display LCD e Duty Cycle e Frequência Ajustável - 1Hz-150Khz Ver ampliado

Gerador de Sinal PWM LCD com Duty Cycle e Frequência Ajustável 1Hz-150Khz

08233
Mais Vendido
AVISE-ME QUANDO DISPONÍVEL POR:
INFORME SEU E-MAIL
Avise-me quando disponível

O Gerador de Sinal PWM é um módulo eletrônico utilizado para geração de sinais com funcionamento muito claro, capaz de permitir que a saída PWM possa ser ajustada, bem como o ciclo de trabalho.
Para facilitar o trabalho dos profissionais ele conta com display LCD para exibição da frequência e do duty cicle, apresentando alta precisão e comunicação serial de nível TTL diretamente em seus pinos.
A frequência é dividida em quatro intervalos, comutação automática: XXX (sem ponto decimal): a unidade menor é 1Hz, o intervalo de valores de 1Hz ~ 999Hz; X.XX (ponto decimal na centena) a unidade mais pequena é 0.01Khz, a faixa de 1.00Khz ~ 9.99Khz; XX.X (ponto decimal da dezena): a unidade mais pequena é 0.1Khz; intervalo de valores de 10.0KHz ~ 99.9KHz; X.X.X (ponto decimal na dezena e na centena: a unidade mais pequena é 1Khz; intervalo de valores 1KHz ~ 150KHz.
O módulo possui ainda quatro teclas independentes para configurações dos parâmetros, as quais são usadas para ajustar a frequência e o ciclo de trabalho, suportando toques breves (aumenta ou diminui uma unidade) e toques longos (aumenta ou diminui rapidamente). Importante lembrar que os parâmetros são salvos automaticamente para a próxima vez que for ativado.
Quanto a exibição de frequência vale destacar alguns valores exemplificativos: 100 indica pulso de saída de PWM de 100Hz, 1.01 indica pulso de saída de PWM 1.01K, 54.1 indica que a saída PWM tem um pulso de 54,1 kHz, 1.2.4 indica que a saída PWM é pulso de 124 kHz.

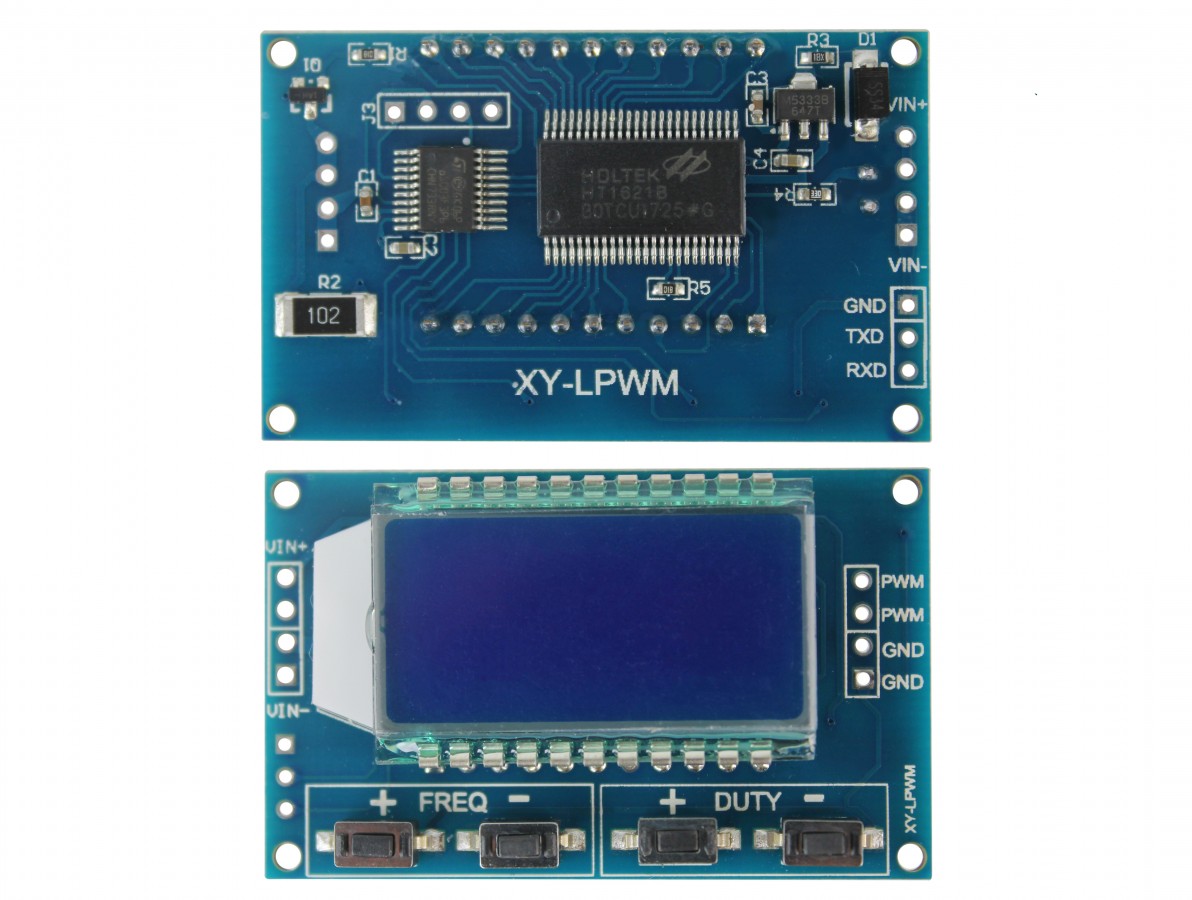

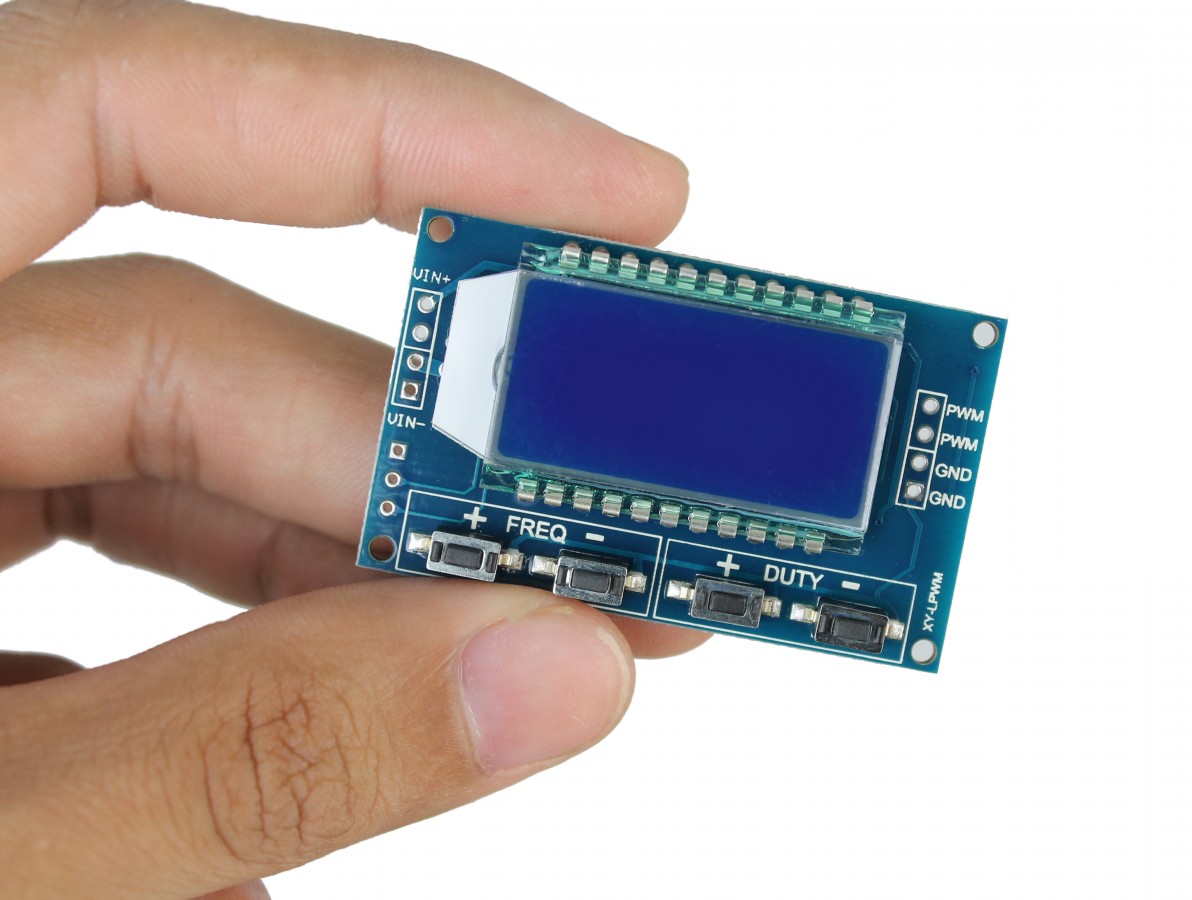

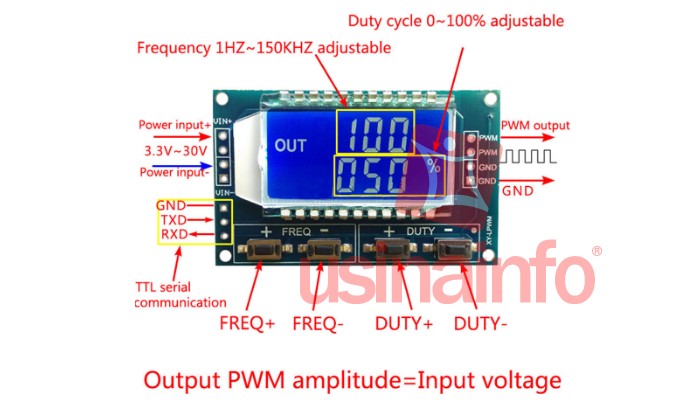

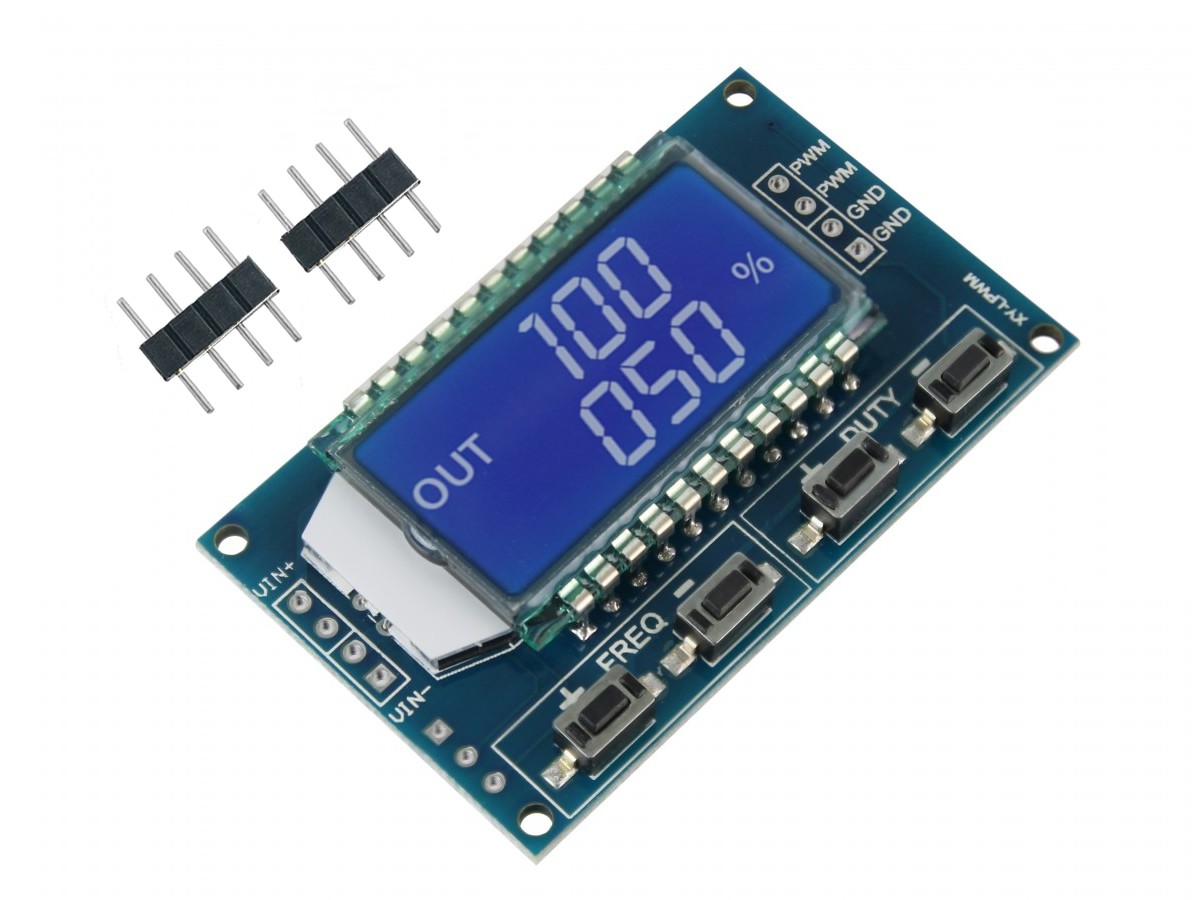

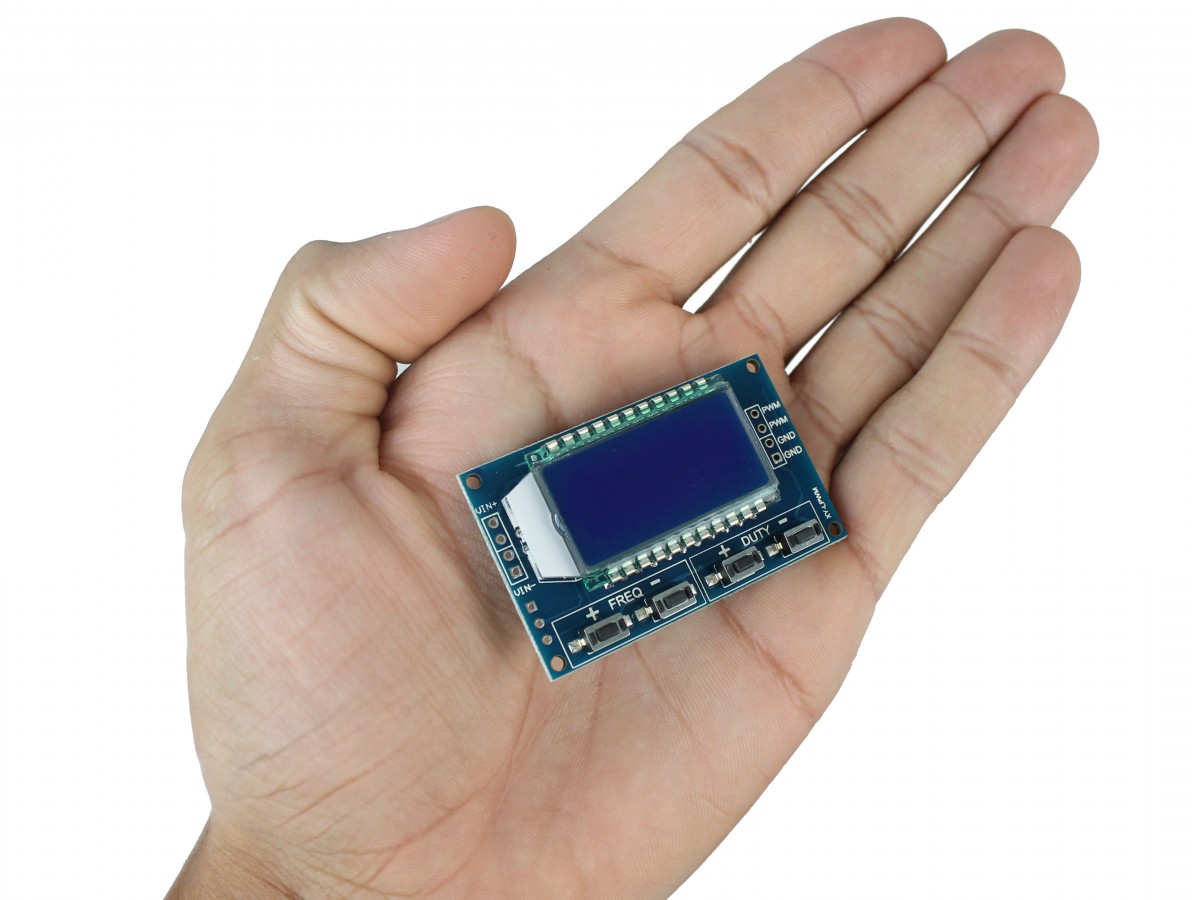

Gerador de Sinal PWM com Display LCD e Duty Cycle e Frequência Ajustável - 1Hz-150Khz - [1009036]



CARACTERÍSTICAS:

- Gerador de Sinal PWM;
- Gerador de Pulso Frequência;
- Gerador de sinal de onda quadrada / PWM;
- Gerador um pulso ajustável;
- Gerador de Sinais;
- Botões integrados para ajustes;
- Display para visualização das informações;
- Todos os parâmetros definidos são salvos automaticamente;
- Usado como gerador de sinal de onda quadrada;
- Ideal para desenvolvimento e uso experimental;
- Gera pulso ajustável para uso MCU;
- Possibilita controle do driver de motor;
- Comunicação de nível TTL;
- Frequência de saída ajustável;
- Possibilita modificar o “duty cycle”;
- Perfurações para fixação;
- Datasheet XY-LPWM.

ESPECIFICAÇÕES:

- Modelo: XY-LPWM ou HW-753 V3.0 (Envio Aleatório);
- Faixa do ciclo de trabalho: 0 ~ 100%;
- Tensão de trabalho: 3.3 ~ 30V;
- Intervalo de frequência: 1Hz ~ 150KHz;
- Margem de Erro: ±2% (frequência);
- Corrente de saída pode ser cerca de 5 ~ 30mA;
- Amplitude de saída: amplitude de PWM igual à tensão de alimentação;
- Temperatura ambiente: -20 ~ +70 ℃;
- Padrão de comunicação: 9600bps;
- Bits de dados: 8;
- Definição da frequência do PWM:
"F101": Defina a frequência para 101 HZ (001 a 999);
"F1.05": ajuste a frequência de 1,05 KHz (1,00 ~ 9,99);
"F10.5": defina a frequência para 10.5KHZ (10.0 ~ 99.9);
"F1.0.5": ajuste a frequência de 105KHZ (1.0.0 ~ 1.5.0);
- Definição do ciclo de trabalho PWM:
"DXXX": ajuste o ciclo de trabalho PWM para XXX: (001 ~ 100). (Exemplo: Com D050, fica definido o ciclo de trabalho PWM de 50%);
- Dimensões (CxLxE): 52x32x7mm;
- Peso: 14g.

Leia Mais

VÍDEO DO PRODUTO:

Comentários

Avaliação 5
Entrega no prazo, sem problemas.
Avaliação 5
Olá, adquiri um modulo deste, porém preciso fazer o controle via comunicação serial com o arduino. Teria um código do arduino para seguir como exemplo?

Equipe Usinainfo

Boa tarde Roberto, infelizmente não possuímos código exemplo desse produto.

Avaliação 5
Bom dia preciso saber, os pinos de comunicação TTL são compatíveis com a serial DB9 do computador?

Equipe Usinainfo

Boa tarde, a principio sim, porém vale analisar o computador uma vez que os computadores não vem mais por padrão com portas seriais.

Avaliação 5
o motor DC PWM possui um cabo específico para o controle. Neste caso, eu ligaria o cabo preto/vermelho (motor) numa fonte, e ligaria o cabo azul (pwm) neste equipamento. Procede? e em caso positivo, ele seria capaz de emitir os dados para até quantos equipamentos? (ventoinha de computador)

Equipe Usinainfo

Boa tarde Tiago, para identificar os cabos é preciso consultar o datasheet do motor e do driver. Esse gerador de sinal apresenta baixa corrente de saída não pode ser conectado diretamente ao motor, precisando de um driver para intermediar a ligação, o qual vai permitir um ou mais motores a depender do modelo.

Avaliação 5
Consigo controlar um cooler?

Equipe Usinainfo

Boa tarde Vitor, vai precisar de um driver também, pois a corrente de saída do gerador de sinal é muito baixa, precisando de energia externa.

Avaliação 5
olá boa noite eu preciso de um gerador com essas mesmas funções porém com uma correta de saída maior de 5A ....vc tem esse.produto ou uma dica.pra aumentar esse já q a saída dele e de apenas 30mA pouco para o que preciso

Equipe Usinainfo

Bom dia Alan, infelizmente não possuímos nenhum modelo que atenda diretamente ao que você precisa. Para utilizar esse modelo você pode utilizar um transistor amplificador para chaveamento entre o gerador de sinal e o produto que você pretende utilizar.

Avaliação 5
As duas saídas seriam inversas uma da outra ? Ou seja, quando uma ta em HIGH a outra ta em LOW e assim vai? Precisava de duas saidas uma inversa da outra a 150khz para acionar 2 igbts

Equipe Usinainfo

Boa tarde Gustavo, ele possui um único canal, não atendendo ao que você precisa.

Avaliação 5
Tem alguma previsão de quando terá unidades disponível?

Equipe Usinainfo

Bom dia Filipe, a previsão de retorno ao estoque é 10/04. Att. Equipe UsinaInfo.
