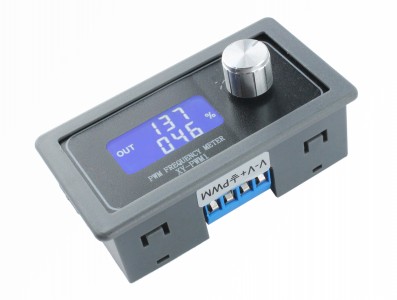

Gerador de Sinal PWM XY-PWM1 com Display LCD, Duty Cycle e Frequência Ajustável - 1Hz-150Khz - Thumb 1

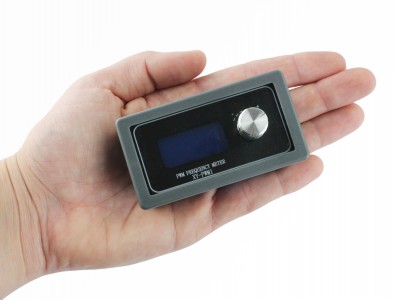

Gerador de Sinal PWM XY-PWM1 com Display LCD, Duty Cycle e Frequência Ajustável - 1Hz-150Khz - Thumb 2

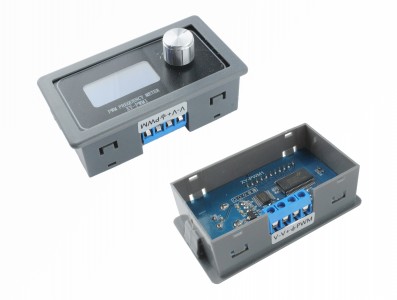

Gerador de Sinal PWM XY-PWM1 com Display LCD, Duty Cycle e Frequência Ajustável - 1Hz-150Khz - Thumb 3

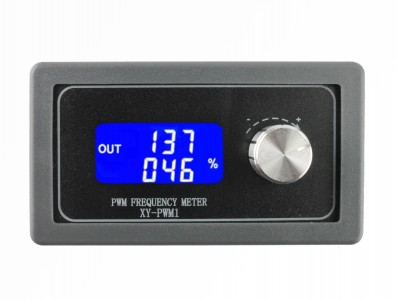

Gerador de Sinal PWM XY-PWM1 com Display LCD, Duty Cycle e Frequência Ajustável - 1Hz-150Khz - Thumb 4

Gerador de Sinal PWM XY-PWM1 com Display LCD, Duty Cycle e Frequência Ajustável - 1Hz-150Khz

08997
R$ 76,83
no pix/boleto
ou R$ 80,87 no cartão
Quantidade:Qtd:
− +

O Gerador de Sinal PWM XY-PWM1 é um módulo eletrônico utilizado para geração de sinais com funcionamento muito claro, capaz de permitir que a saída PWM possa ser ajustada, bem como o ciclo de trabalho.

Para facilitar o trabalho dos profissionais ele conta com display LCD para exibição da frequência e do duty cicle, apresentando alta precisão e suporte para comunicação serial, nível TTL.

A frequência é dividida em dois modos de ajuste, o normal, com faixa de frequência de 1Hz ~ 150KHz e ciclo de trabalho: 000 ~ 100%, ciclo de ajuste passo 1%, e o modo fino, com faixa de frequência de 1Hz ~ 15khz, Ciclo de trabalho: 00.0 ~ 100% e passo de ajuste do ciclo de trabalho 0.1%.

Todos os ajustes são feitos por meio de um potenciômetro integrado ao Gerador de Sinal PWM XY-PWM1, possuindo também a função de toque para selecionar os parâmetros a serem ajustados.

Características

  • Gerador de Sinal PWM XY-PWM1
  • Gerador de Pulso Frequência
  • Gerador de sinal de onda quadrada / PWM
  • Gerador um pulso ajustável
  • Gerador de Sinais
  • Modo de ajuste duplo
  • Passo de ciclo de trabalho de 0,1% no modo fino
  • Tela LCD exibe a frequência e o ciclo de trabalho
  • Potenciômetro para ajuste
  • Função de bloqueio para impedir a operação errada
  • Ampla faixa de frequência
  • Suporte para comunicação serial, nível TTL
  • Gerador de sinal de onda quadrada
  • Ideal para desenvolvimento experimental e uso
  • Controla o driver do motor
  • Pulso ajustável da saída para o uso de MCU
  • Pulso ajustável da saída, controle o circuito relevante (velocidade de escurecimento de PWM e outras aplicações)
  • Defina a frequência e o ciclo de trabalho de forma independente
  • Alta precisão
  • Manual Gerador de Sinal PWM XY-PWM1

Ficha técnica

ModeloXY-PWM1
Tensão de funcionamento3.3 ~ 30 V
Faixa de frequênciaModo Normal: 1Hz ~ 150KHz / Modo Fino: 1Hz ~ 15KHz
Margem de Erro frequência±2%
Capacidade de carga do sinala corrente de saída 5 ~ 30mA
Amplitude de saídaamplitude PWM igual à tensão de alimentação
Temperatura de trabalho-20 a +70 ℃
Dimensões da tela (AxL)14x30mm
Dimensões para encaixe (AxL)40x72mm
Dimensões (CxLxE)79x43x25mm
Peso40g

Aplicações

IA
Este conteúdo foi gerado por Inteligência Artificial e pode conter erros e informações imprecisas.

Comentários

4,7 3 avaliações
5★
2
4★
1
3★
0
2★
0
1★
0
100% recomendam Faça login para avaliar

Avaliou sem deixar comentário.

Atendeu minhas expectativas. Poderia um ser um pouco para operar, usando apenas um botão para operar todas as funções fica complicado. Mas recomendo.

Espetacular para fazer testes com MCUs, servo-motores, controles de iluminação e outras coisas mais. Plenamente satisfeito.
