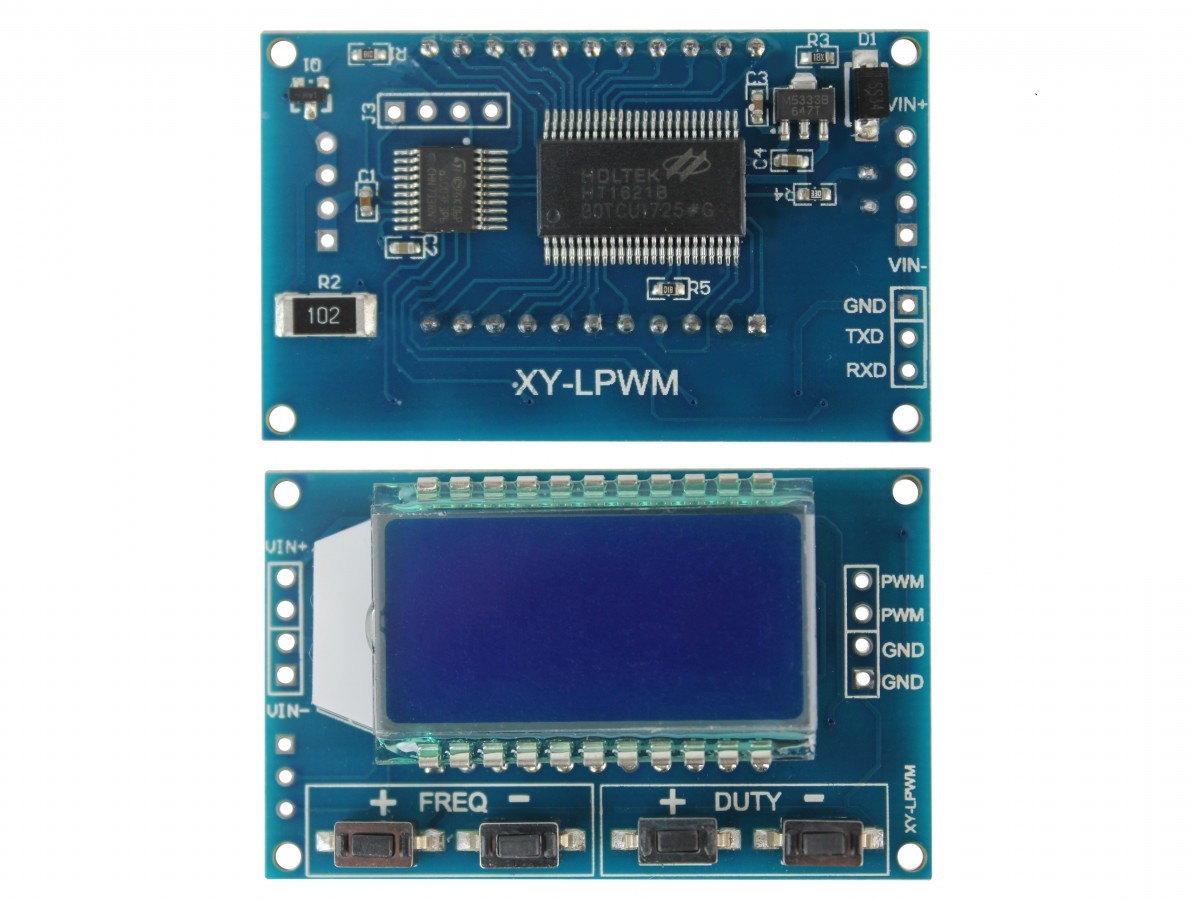

O Gerador de Sinal PWM é um módulo eletrônico utilizado para geração de sinais com funcionamento muito claro, capaz de permitir que a saída PWM possa ser ajustada, bem como o ciclo de trabalho.
Para facilitar o trabalho dos profissionais ele conta com display LCD para exibição da frequência e do duty cicle, apresentando alta precisão e comunicação serial de nível TTL diretamente em seus pinos.
A frequência é dividida em quatro intervalos, comutação automática: XXX (sem ponto decimal): a unidade menor é 1Hz, o intervalo de valores de 1Hz ~ 999Hz; X.XX (ponto decimal na centena) a unidade mais pequena é 0.01Khz, a faixa de 1.00Khz ~ 9.99Khz; XX.X (ponto decimal da dezena): a unidade mais pequena é 0.1Khz; intervalo de valores de 10.0KHz ~ 99.9KHz; X.X.X (ponto decimal na dezena e na centena: a unidade mais pequena é 1Khz; intervalo de valores 1KHz ~ 150KHz.
O módulo possui ainda quatro teclas independentes para configurações dos parâmetros, as quais são usadas para ajustar a frequência e o ciclo de trabalho, suportando toques breves (aumenta ou diminui uma unidade) e toques longos (aumenta ou diminui rapidamente). Importante lembrar que os parâmetros são salvos automaticamente para a próxima vez que for ativado.

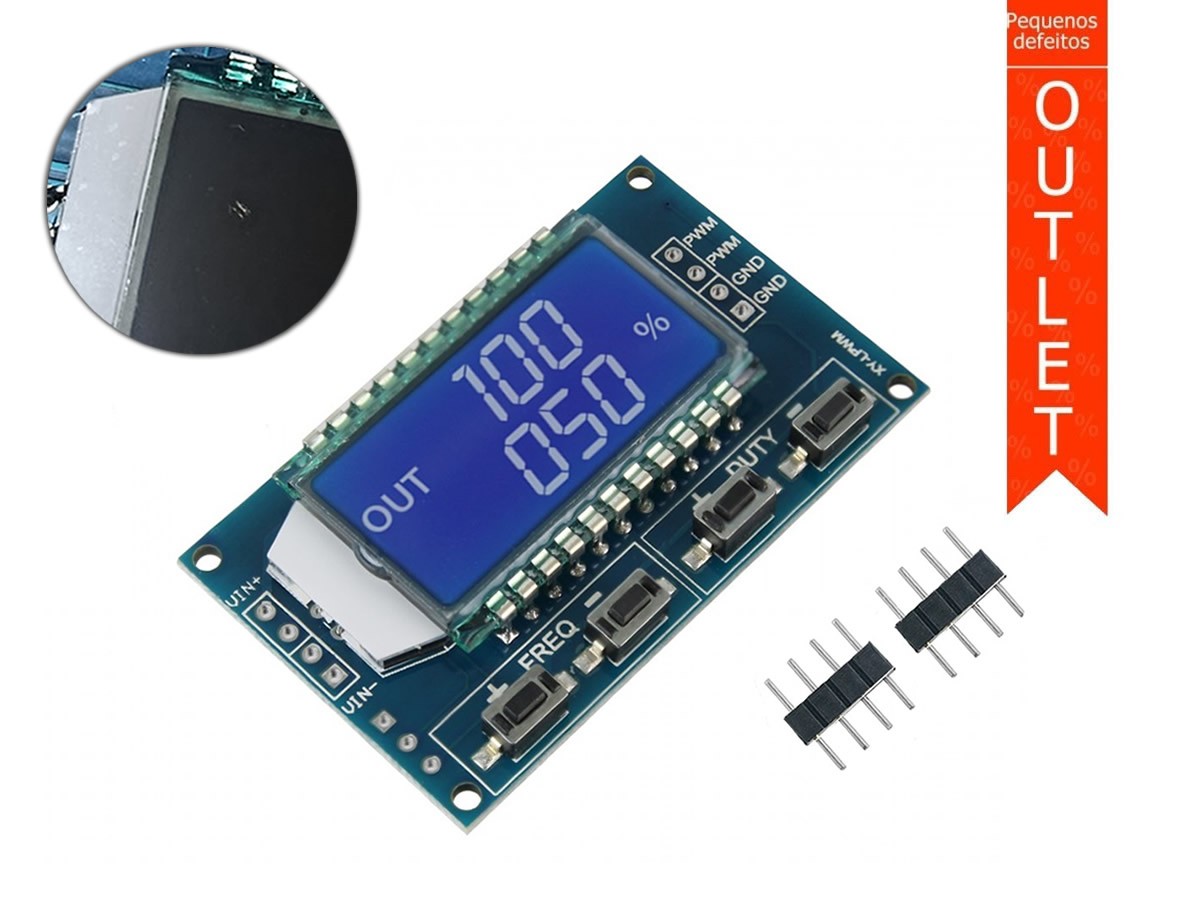

Quanto a exibição de frequência vale destacar alguns valores exemplificativos: 100 indica pulso de saída de PWM de 100Hz, 1.01 indica pulso de saída de PWM 1.01K, 54.1 indica que a saída PWM tem um pulso de 54,1 kHz, 1.2.4 indica que a saída PWM é pulso de 124 kHz.

CARACTERÍSTICAS:
- Gerador de Sinal PWM;
- Gerador de Pulso Frequência;
- Gerador de sinal de onda quadrada / PWM;
- Gerador um pulso ajustável;
- Gerador de Sinais;
- Botões integrados para ajustes;
- Display para visualização das informações;
- Todos os parâmetros definidos são salvos automaticamente;
- Usado como gerador de sinal de onda quadrada;
- Ideal para desenvolvimento e uso experimental;
- Gera pulso ajustável para uso MCU;
- Possibilita controle do driver de motor;
- Comunicação de nível TTL;
- Frequência de saída ajustável;
- Possibilita modificar o “duty cycle”;
- Perfurações para fixação;
- Datasheet XY-LPWM.
ESPECIFICAÇÕES:
- Modelo: XY-LPWM ou HW-753 V3.0 (Envio Aleatório);
- Faixa do ciclo de trabalho: 0 ~ 100%;
- Tensão de trabalho: 3.3 ~ 30V;
- Intervalo de frequência: 1Hz ~ 150KHz;
- Margem de Erro: ±2% (frequência);
- Corrente de saída pode ser cerca de 5 ~ 30mA;

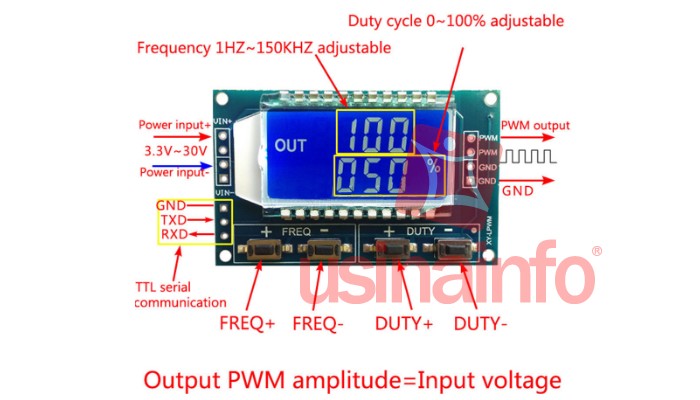

- Amplitude de saída: amplitude de PWM igual à tensão de alimentação;
- Temperatura ambiente: -20 ~ +70 ℃;
- Configuração Serial: Baud rate - 9600 bps / Data bits - 8 / Paridade - NONE / Stop bit - 1
- Definição da frequência do PWM:
"F101": Defina a frequência para 101 HZ (001 a 999);
"F1.05": ajuste a frequência de 1,05 KHz (1,00 ~ 9,99);
"F10.5": defina a frequência para 10.5KHZ (10.0 ~ 99.9);
"F1.0.5": ajuste a frequência de 105KHZ (1.0.0 ~ 1.5.0);
- Definição do ciclo de trabalho PWM:
"DXXX": ajuste o ciclo de trabalho PWM para XXX: (001 ~ 100). (Exemplo: Com D050, fica definido o ciclo de trabalho PWM de 50%);

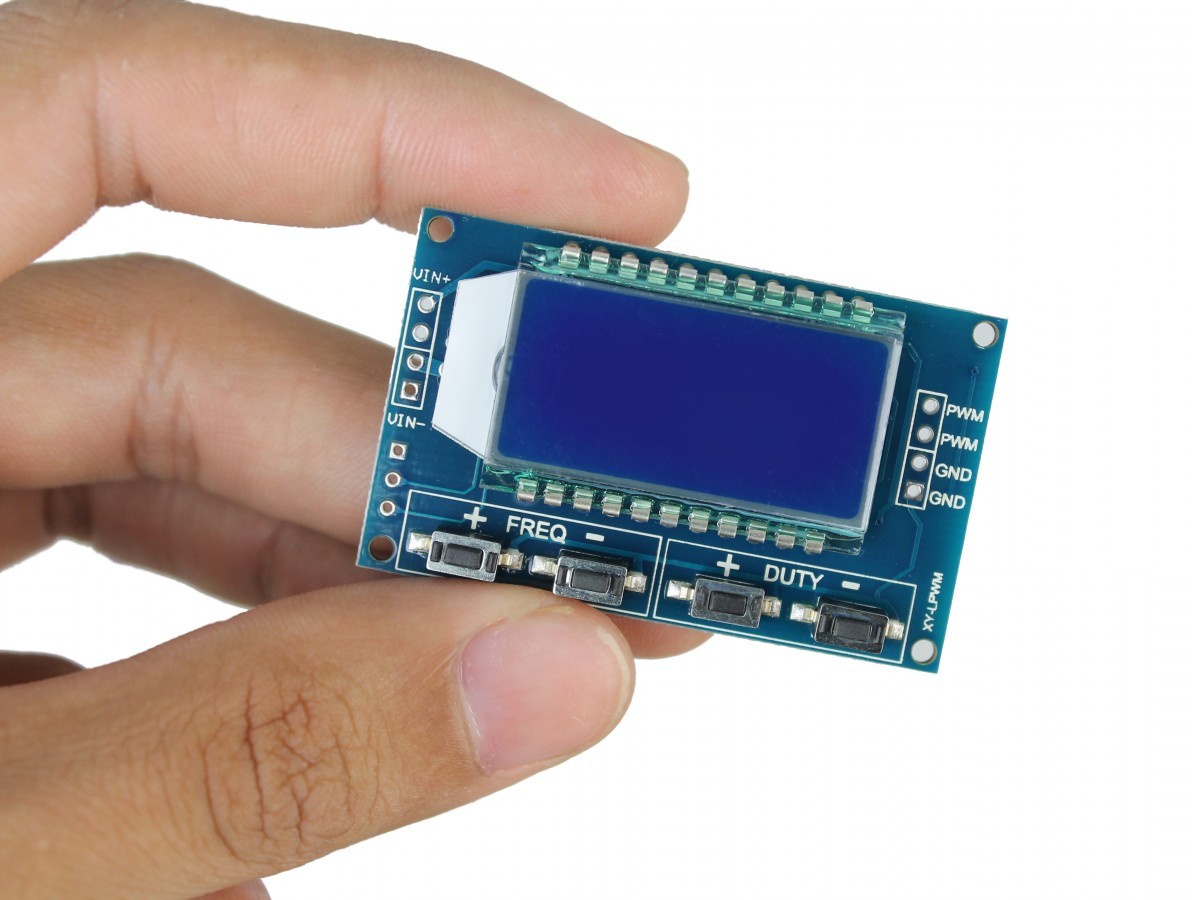

- Dimensões (CxLxE): 52x32x7mm;
- Peso: 14g.
