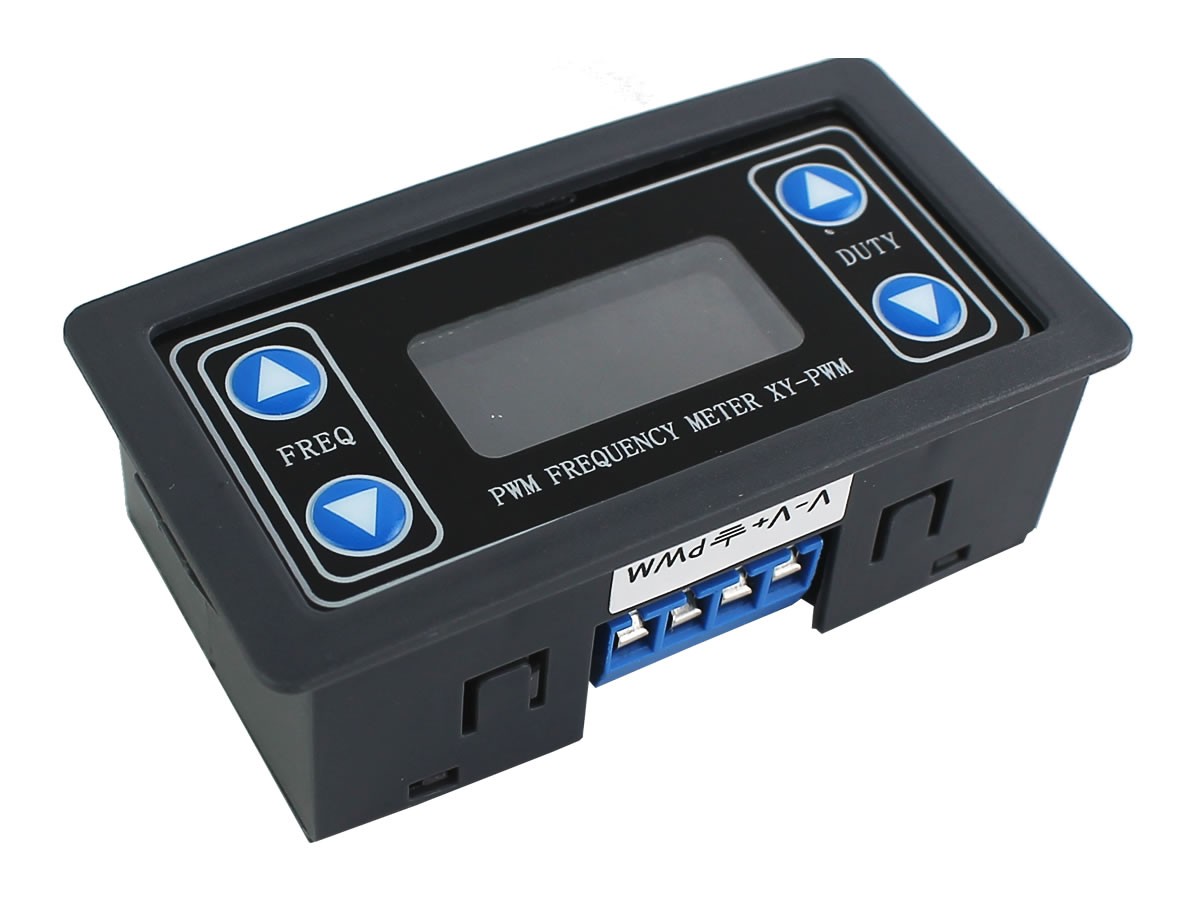

Gerador de Sinal PWM XY-PWM com Display LCD, Duty Cycle e Frequencia Ajustavel -1Hz-150KHz 3.3V-30V - Thumb 1

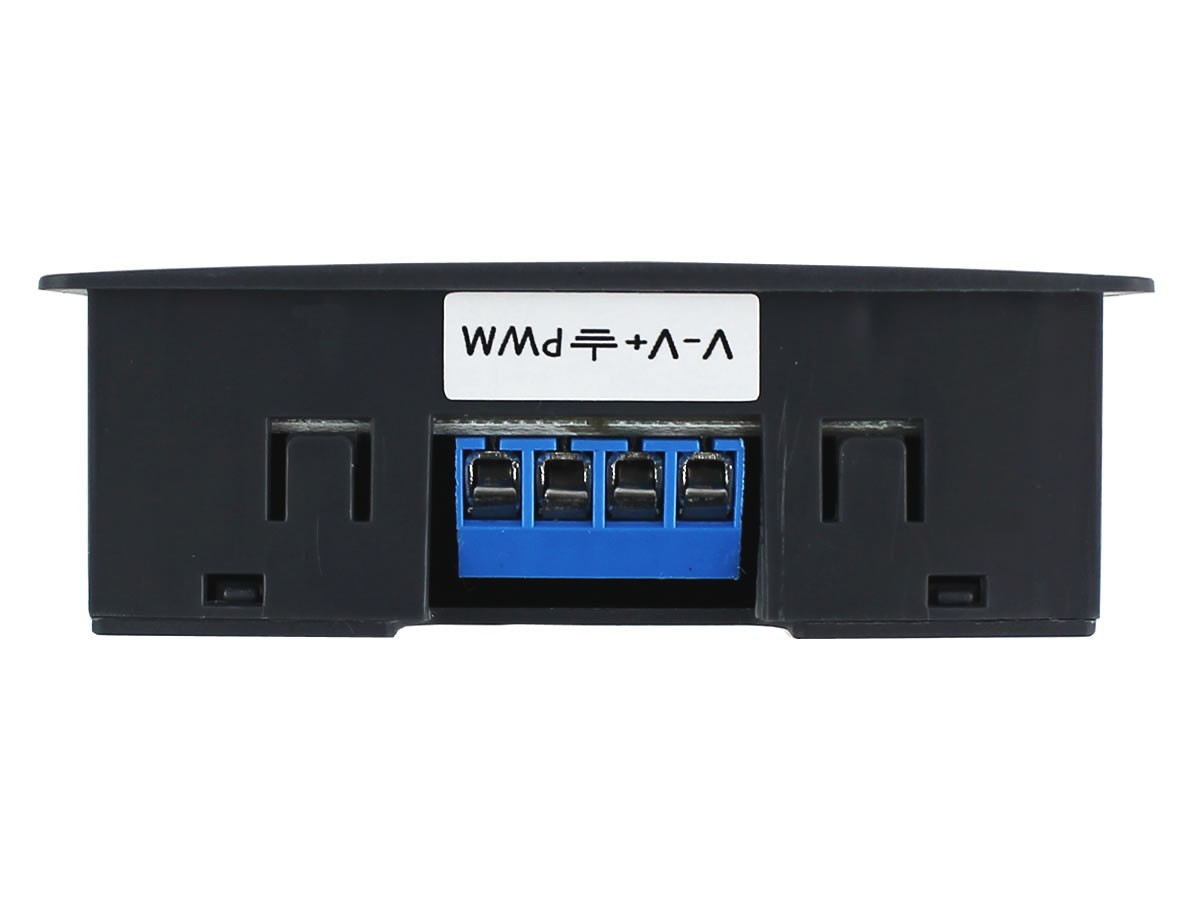

Gerador de Sinal PWM XY-PWM com Display LCD, Duty Cycle e Frequencia Ajustavel -1Hz-150KHz 3.3V-30V - Thumb 3

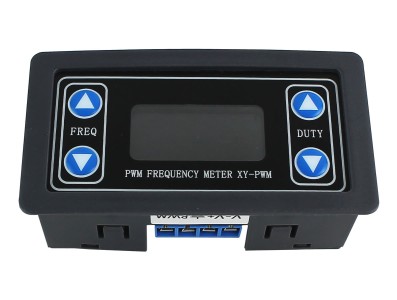

Gerador de Sinal PWM XY-PWM com Display LCD, Duty Cycle e Frequencia Ajustavel -1Hz-150KHz 3.3V-30V - Thumb 4

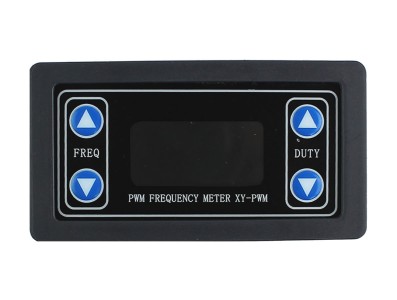

Gerador de Sinal PWM XY-PWM com Display LCD, Duty Cycle e Frequencia Ajustavel -1Hz-150KHz 3.3V-30V - Thumb 5

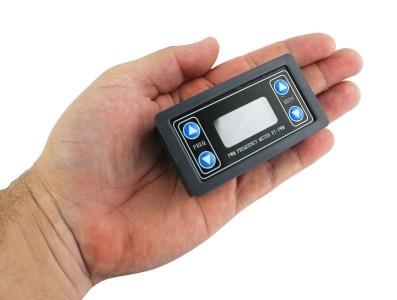

Gerador de Sinal PWM XY-PWM com Display LCD, Duty Cycle e Frequencia Ajustavel -1Hz-150KHz 3.3V-30V - Thumb 6

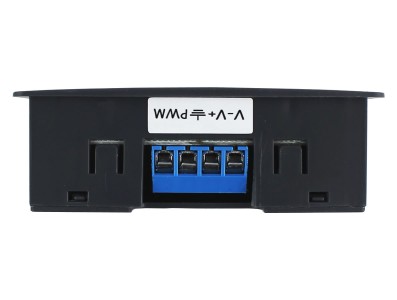

Gerador de Sinal PWM XY-PWM com Display LCD, Duty Cycle e Frequencia Ajustavel -1Hz-150KHz 3.3V-30V

10240
R$ 50,79
no pix/boleto
ou R$ 53,46 no cartão
Quantidade:Qtd:
− +

O Gerador de Sinal PWM XY-PWM é um módulo altamente versátil, projetado para ajustar a frequência e o ciclo de trabalho (duty cycle) de sinais PWM com precisão e facilidade. Equipado com um display LCD, ele permite visualização do ajuste de frequência e ciclo de trabalho. Ideal para aplicações que exigem sinais de onda quadrada precisos, como controle de motores, desenvolvimento experimental e controle de circuitos relacionados, como escurecimento e controle de velocidade.

Para ajustar a frequência do gerador de sinais, basta seguir o modelo abaixo:

Exemplo de ajuste de frequência módulo Gerador de Sinal PWM XY-PWM
Exemplo de ajuste de frequência módulo Gerador de Sinal PWM XY-PWM

Além de todas suas funcionalidades de fácil acesso, é possível controlar por meio de conexões seriais, realizando a solda internamente.

Sendo sua conexão padrão 8N1 (8 bits de dados, sem paridade, 1 bit de parada) com baud rate de 9600bps.

Os seus comando serial são bem simples:
- Definir Frequência: "Fxxx" para Hz, "Fx.xx" para KHz
- Definir Duty Cycle: "Dxxx" (0 ~ 100)
- Ler Parâmetros: Envie "read" para ler configurações atuais

Sendo bastante poderoso, podendo ser utilizado para geração de onda quadrada, ideal para realizar testes em circuitos, geração de sinais PWM para controle de motores, uso com microcontroladores, entre outros.

O Gerador de Sinal PWM XY-PWM é uma ferramenta indispensável para engenheiros e desenvolvedores que necessitam de um controle preciso de sinais PWM em suas aplicações. Com sua interface intuitiva e ampla faixa de operação, este módulo é perfeito para diversas necessidades de desenvolvimento e controle eletrônico.

Características

  • Gerador de Sinal PWM XY-PWM
  • Gerador de Pulso Frequência
  • Gerador de sinal de onda quadrada / PWM
  • Gerador um pulso ajustável
  • Gerador de Sinais
  • Modo de ajuste duplo
  • PWM de 1Hz até 150KHz

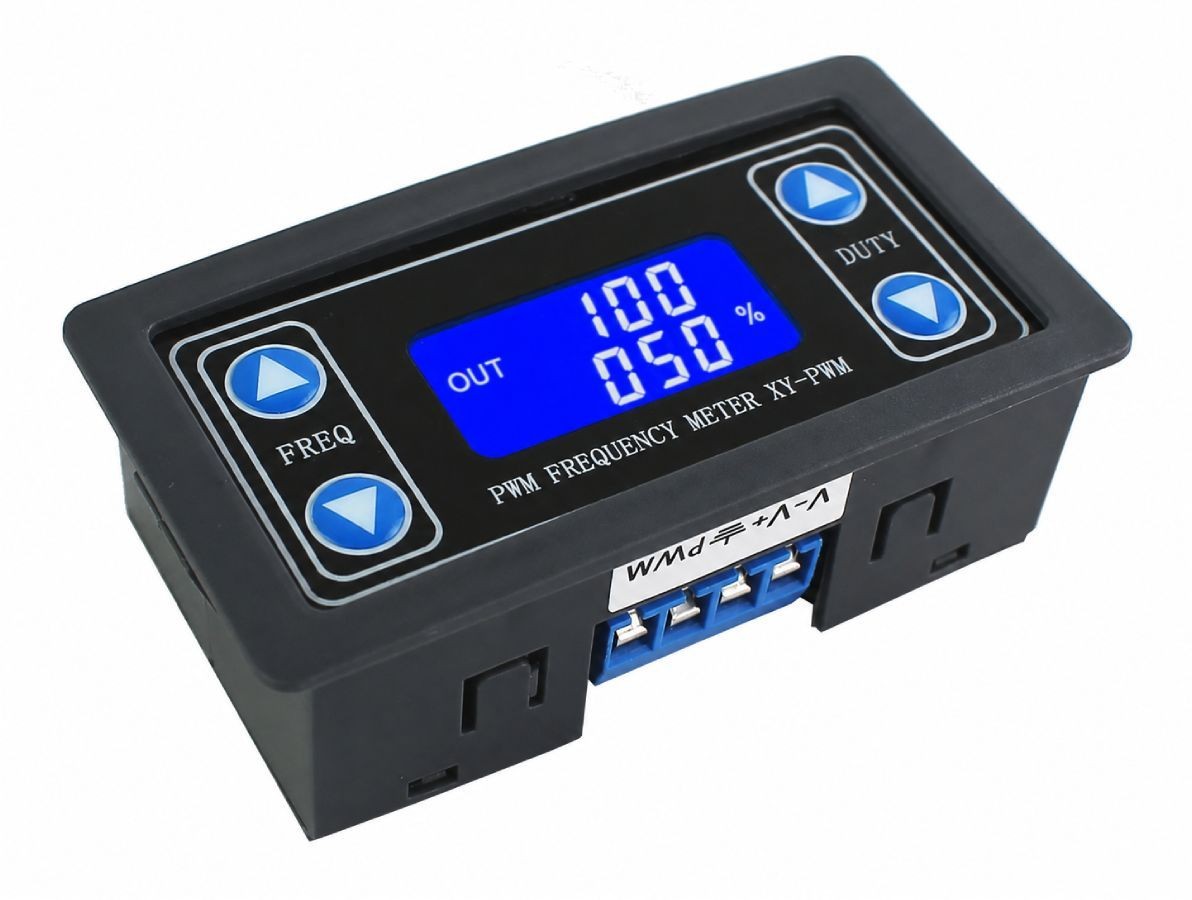

  • Tela LCD exibe a frequência e o ciclo de trabalho
  • Botões para ajuste
  • Ampla faixa de frequência
  • Suporte para comunicação serial, nível TTL
  • Ideal para desenvolvimento experimental e uso
  • Controla o driver do motor
  • Pulso ajustável da saída para o uso de MCU
  • Defina a frequência e o ciclo de trabalho de forma independente
  • Alta precisão
  • Download Manual Gerador de Sinal PWM XY-PWM

Ficha técnica

ModeloPWM XY-PWM/ QYF-PWM
Tensão Operacional3.3 ~ 30V DC
Faixa de Frequência1Hz ~ 150KHz
Precisão da Frequência±2% em todas as faixas
Capacidade de Carga do Sinal5 ~ 30mA
Amplitude de SaídaIgual à tensão de alimentação
Temperatura de Operação-20 ~ +70 ℃
Configuração SerialBaud rate  - 9600 bps / Data bits - 8 / Paridade - NONE / Stop bit - 1
Dimensões da tela (AxL)14x30mm
Dimensões para encaixe (AxL)40x72mm
Dimensões (CxLxE)79x42x26mm
Peso35g
