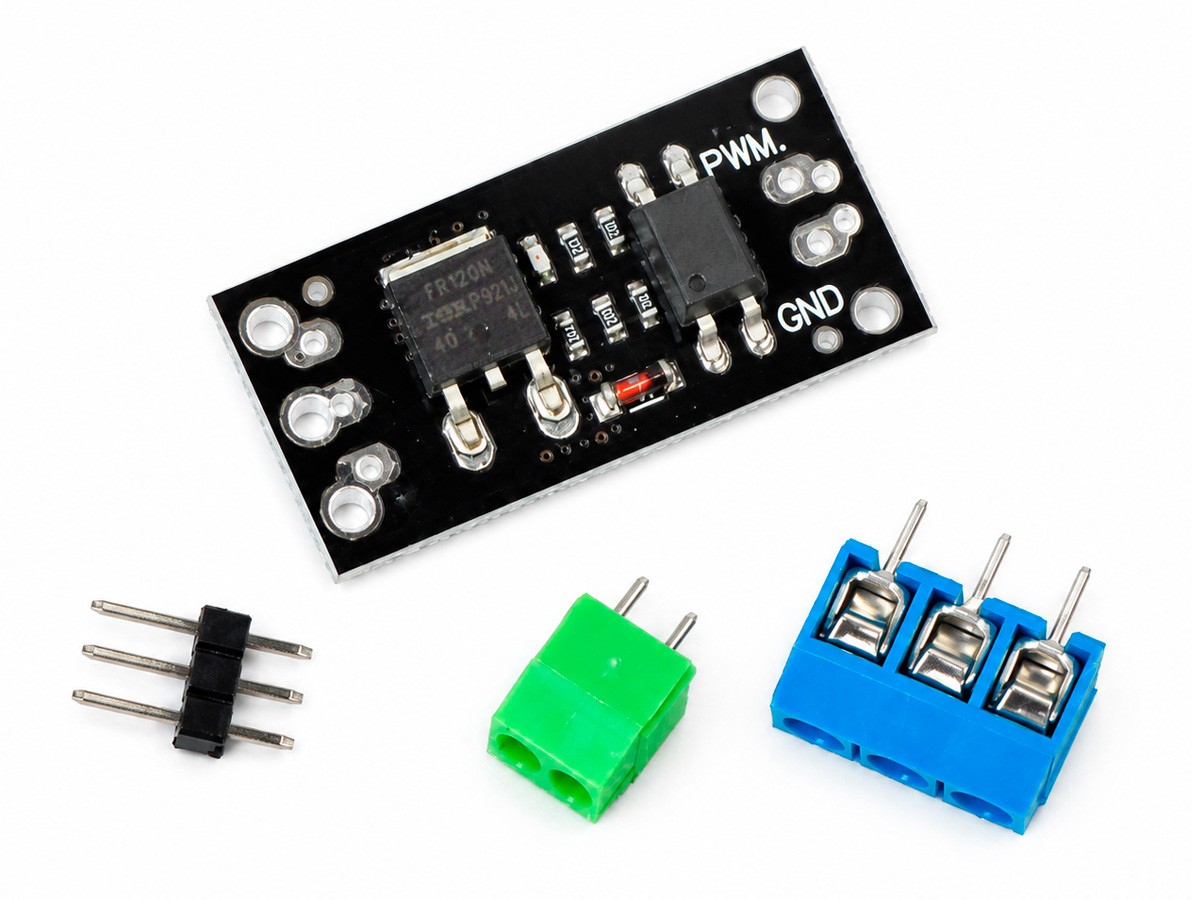

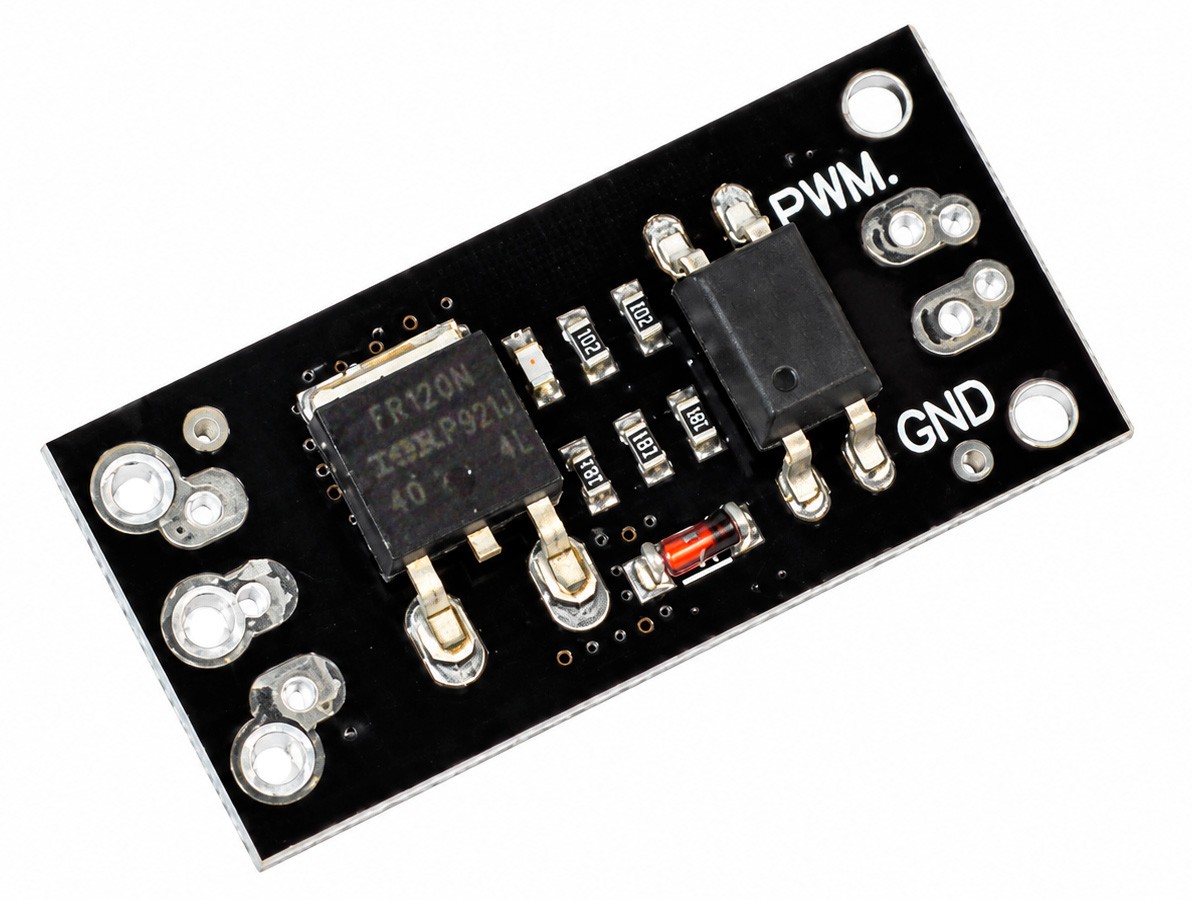

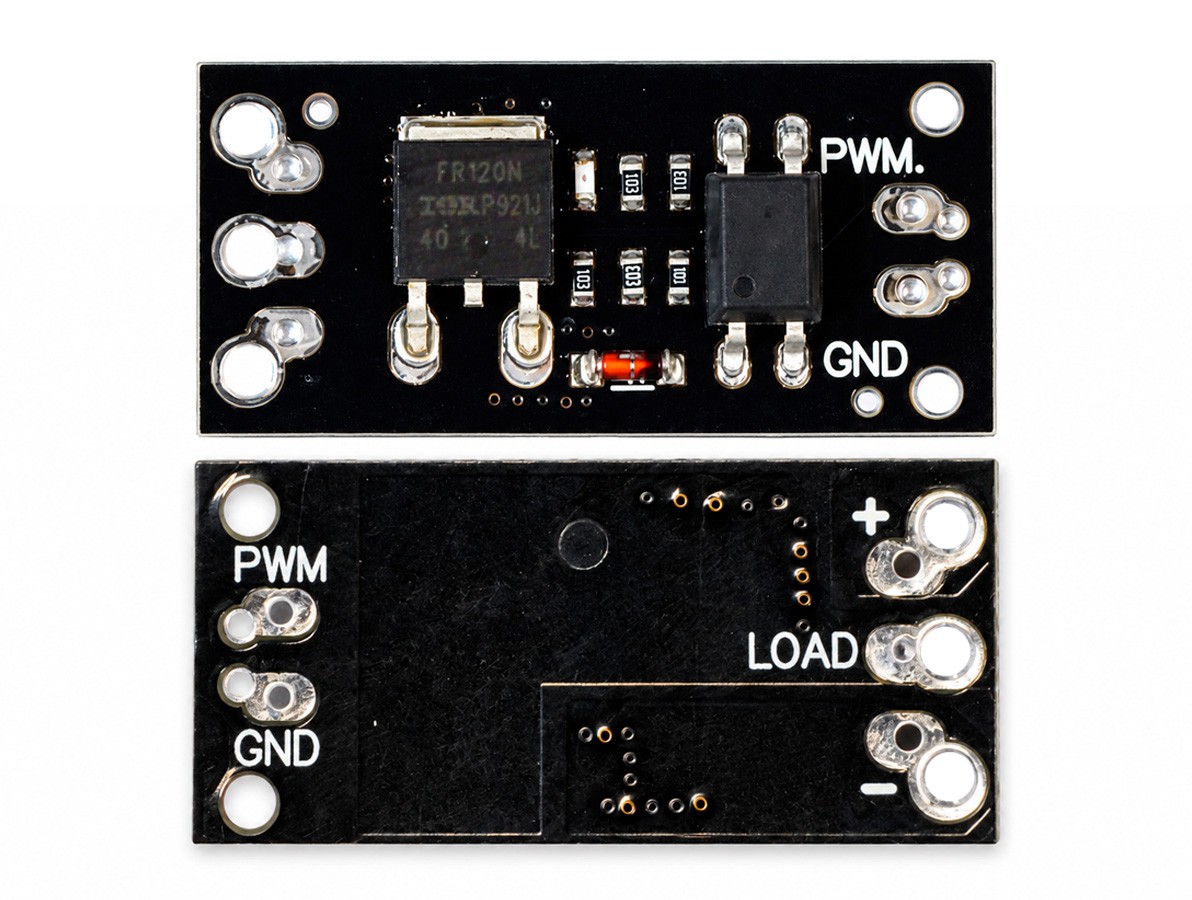

Módulo Driver MOSFET FR120N 6-36V 9,4A com Optoacoplador

O Módulo Driver MOSFET FR120N 6-36V 9,4A com Optoacoplador é indicado para acionar cargas DC a partir de sinais de controle de microcontroladores, permitindo ligar, desligar ou controlar por PWM motores DC, válvulas solenoides, bombas, lâmpadas e outros dispositivos de corrente contínua.

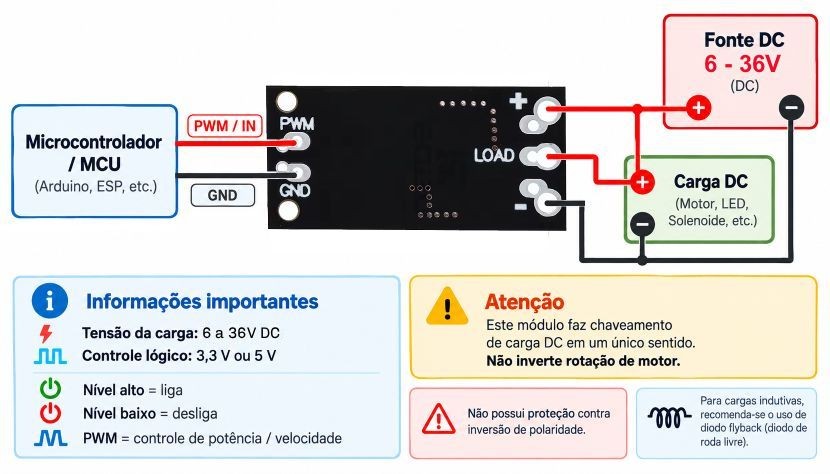

Seu principal diferencial é o isolamento óptico através do PC817, que separa eletricamente o circuito de controle do estágio de potência. Dessa forma, o microcontrolador não precisa compartilhar o mesmo GND da fonte da carga, ajudando a reduzir interferências e oferecendo maior proteção em aplicações com motores e outras cargas indutivas.

A entrada aceita sinais de controle de 3,3V ou 5V, permitindo uso direto com ESP32, Arduino, ESP8266, PIC, AVR, ARM e outros microcontroladores compatíveis. O acionamento ocorre em nível lógico alto e também pode ser utilizado com PWM para controle de potência ou velocidade, conforme a aplicação.

O módulo foi projetado para trabalhar com cargas DC de 6V a 36V. Embora o MOSFET utilizado possua especificações elétricas próprias do componente, a faixa de uso do módulo completo deve seguir os limites da placa e dos demais componentes.

Atenção: o módulo controla a carga em um único sentido. Em motores DC, permite ligar, desligar e controlar a velocidade por PWM, mas não inverter a rotação. Para cargas indutivas, como motores, relés, solenoides e bobinas, recomenda-se o uso de diodo flyback em paralelo com a carga.
