O Servo Driver 16 Canais PCA9685 é um pequeno e funcional módulo eletrônico desenvolvido especialmente para expandir as portas dos microcontroladores, possibilitando a conexão de diversos servos motores.
Utilizando apenas dois pinos do seu microcontrolador Arduino, por exemplo, é possível controlador até 16 saídas PWM de forma a possibilitar o controle de 16 servo motores. Ele trabalha com comunicação do tipo I2C, de forma a realizar os comandos com maior precisão e eficiência. Possibilita ainda ligações do tipo cascata com controle de até 62 módulos driver PCA9685, com capacidade total de 992 portas PWM.

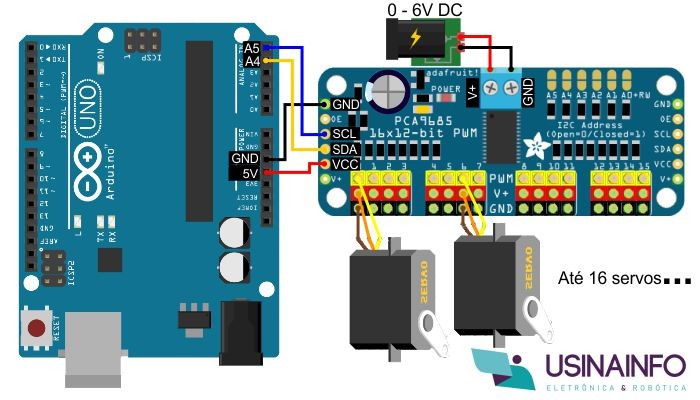

![Exemplo ligação Servo Driver PCA9685 com Arduino - [1035233]](https://www.usinainfo.com.br/1035233-infografico/servo-driver-16-canais-pca9685.jpg "Exemplo ligação Servo Driver PCA9685 com Arduino - [1035233]")
Exemplo ligação Servo Driver PCA9685 com Arduino
Junto ao Servo Driver 16 Canais PCA9685 encontram-se dois bornes a parafuso que permitem a alimentação externa dos servo motores, de forma a oferecer energia suficiente sem prejudicar o funcionamento de todo o conjunto. Em especial, é utilizado em braços robóticos, esteiras ou projetos complexos que utilizam diversos servo motores conectados a um único microcontrolador.
CARACTERÍSTICAS:
- Servo Driver 16 Canais PCA9685;
- Módulo driver para servomotores;
- Utiliza apenas duas saídas do microcontrolador;
- Compatível com Arduino, Raspberry Pi, PIC, AVR, etc;
- 16 Canais para até 16 servos;
- Endereço I2C ajustável;
- Possibilidade de ligação cascata;
- Compatível com servo de até 6VDC;
- Borne para alimentação externa;
- Perfurações na placa para fixação;
- Proteção contra inversão de polaridade;
- Resistores em série em todas as linhas;
- Datasheet PCA9685.
Download Código Exemplo Arduino
ESPECIFICAÇÕES:
- Modelo: PCA9685;
- Tensão: 3-5VDC;
- Canais: 16 Canais;
- Resolução: 12 bits (cada saída);
- Comunicação: I2C (endereço I2C ajustável);
- Frequência: 40-1000Hz;
- Dimensões (CxLxE): ~63x25x14mm;
- Peso: 10g;
- Peso com embalagem: 12g.
