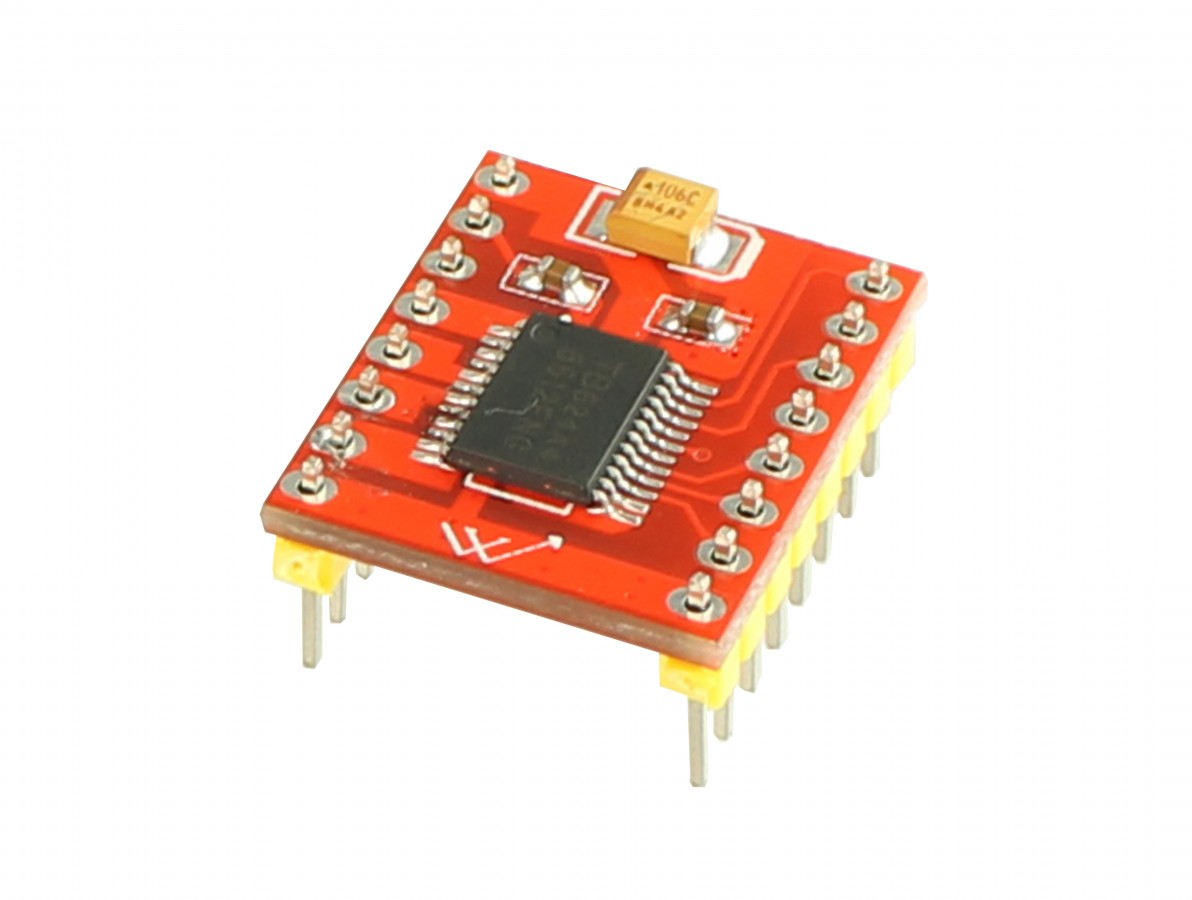

Driver Duplo Ponte H de Motor DC ou Passo - TB6612FNG - Imagem 1

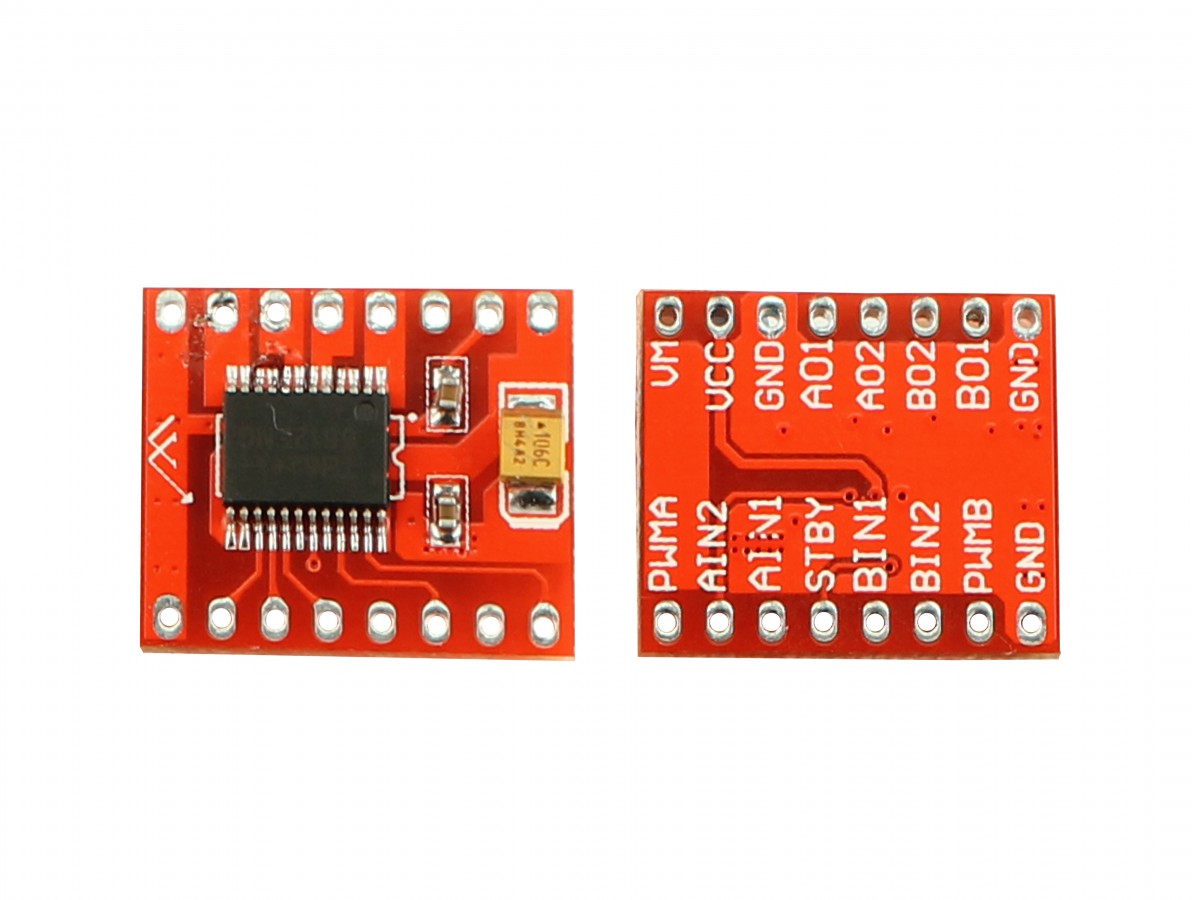

Driver Duplo Ponte H de Motor DC ou Passo - TB6612FNG - Imagem 2
Driver Duplo Ponte H de Motor DC ou Passo - TB6612FNG - Imagem 3

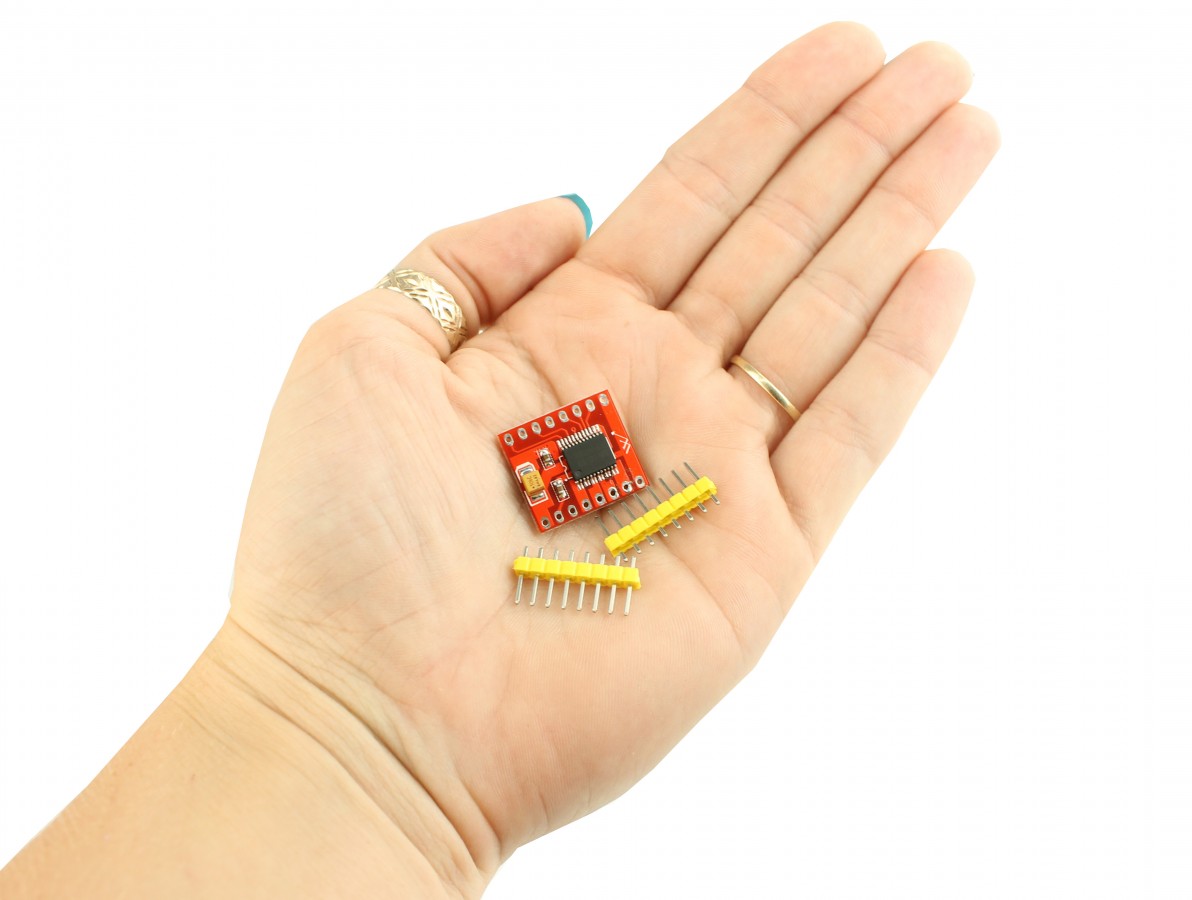

Driver Duplo Ponte H de Motor DC ou Passo - TB6612FNG - Imagem 4
Driver Duplo Ponte H de Motor DC ou Passo - TB6612FNG - Thumb 1
Driver Duplo Ponte H de Motor DC ou Passo - TB6612FNG - Thumb 2
Driver Duplo Ponte H de Motor DC ou Passo - TB6612FNG - Thumb 3
Driver Duplo Ponte H de Motor DC ou Passo - TB6612FNG - Thumb 4
Mais vendido

Driver Ponte H Dupla TB6612FNG, 4,5–13,5 V, 1 A por Canal, para Motor DC e de Passo

07766
R$ 17,80
no pix/boleto
ou R$ 18,74 no cartão
Quantidade:Qtd:
− +

Parcelamento e frete aparecem no carrinho.

Compras institucionaisCNPq, FAPESP, SESI, SENAI, FIESP, universidades, CAPES e outros
O Módulo Duplo Driver Motor TB6612FN é um componente eletrônico altamente tecnológico, desenvolvido para aplicação em projetos eletrônicos que usam como base plataformas de prototipagem, como, por exemplo, Arduino, AVR, AMR, PIC, Raspberry PI, etc.
Importante destacar que o Módulo Duplo Driver Motor TB6612FN é uma ponte H com base em MOSFET, mostrando-se muito mais eficiente do que as pontes H baseados em BJT, as quais são utilizadas em drivers mais antigos, como o L298N, por exemplo.
O Módulo Duplo Driver Motor TB6612FN poder ser aplicado para controlar 2 motores DC independentes ou 1 motor de passo bipolar, controlando o sentido do giro e a velocidade dos motores.
Muito aplicado em projetos robóticos, o Módulo Duplo Driver Motor DC possui tensão de entrada de 4,5 V a 13,5 V (pode operar até 2,5 V com desempenho reduzido), com capacidade de produção de corrente contínua de 1A em cada canal, com pico de 3A.

Driver Duplo Ponte H de Motor DC ou Passo - TB6612FNG - [1027815]

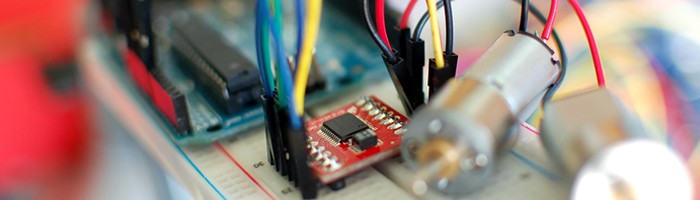

Projeto Duplo Driver Motor TB6612FN

Características

  • Duplo Driver Motor TB6612FN/ HW-166
  • Compatível com Arduino, AVR, PIC, ARM, Raspberry PI, etc.
  • Ponte H com base em MOSFET
  • Prático e muito mais eficiente
  • Indicado para aplicação em projetos robóticos
  • Ideal para controlar 2 motores DC ou 1 motor de passo bipolar
  • Proteção de inversão de potência na alimentação do motor
  • Integrado circuito de desligamento térmico
  • Maior capacidade de corrente, picos de até 3A
  • Permite conexão em paralelo e corrente contínua de 2A

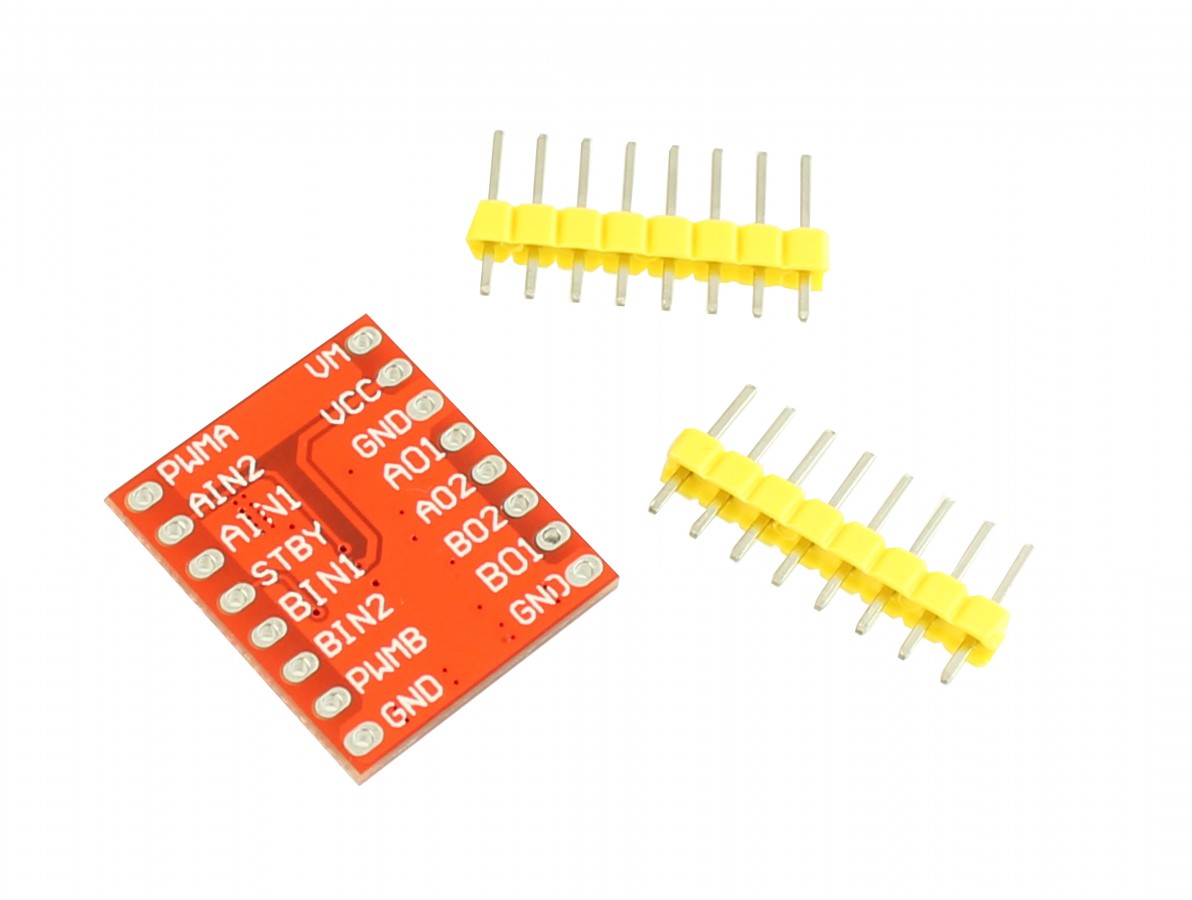

  • Acompanha barra de pinos ou enviado previamente soldado (conforme disponibilidade no estoque)
  • Datasheet TB6612FN

Ficha técnica

CITB6612FNG
Tensão recomendada do motor (VMOT)4,5 V a 13,5 V
Tensão lógica (VCC)2.7 V a 5.5 V
Corrente de saída máxima3A (por canal)
Corrente de saída contínua1A por canal
Frequência PWM máxima100 kHz
Dimensões (CxLxA)~20x18x3,6mm
Peso2,2g
Outros Produtos na Categoria [30 Sugestões]

Comentários

5,0 4 avaliações
5★
4
4★
0
3★
0
2★
0
1★
0
100% recomendam Faça login para avaliar

Produto parece ser muito bom.

Ótimo custo benefício

Olá,

consegue me dizer a distância entre as duas barras de pinos? Se eu for colocar em uma protoboard quantos "buraquinhos" entre as barras de pinos?

Resposta da UsinaInfo

Bom dia Marcus, se for no centro da protoboard, terão duas fileiras para cada lado entre os pinos.

Resposta da UsinaInfo

Bom dia Marcus, se for no centro da protoboard, terão duas fileiras para cada lado entre os pinos.

Boa noite!

Eu gostaria de saber se é possivel eu controlar dois motores em um único canal, sendo assim controlando quatro motores no total. Os meus motores podem consumir no máximo 1,10A.

Resposta da UsinaInfo

Boa tarde Henrique! Se você fizer a conexão dos motores em paralelo é possível, mas não pode ultrapassar os limites de corrente de até 1A por canal e pico de 3A.
