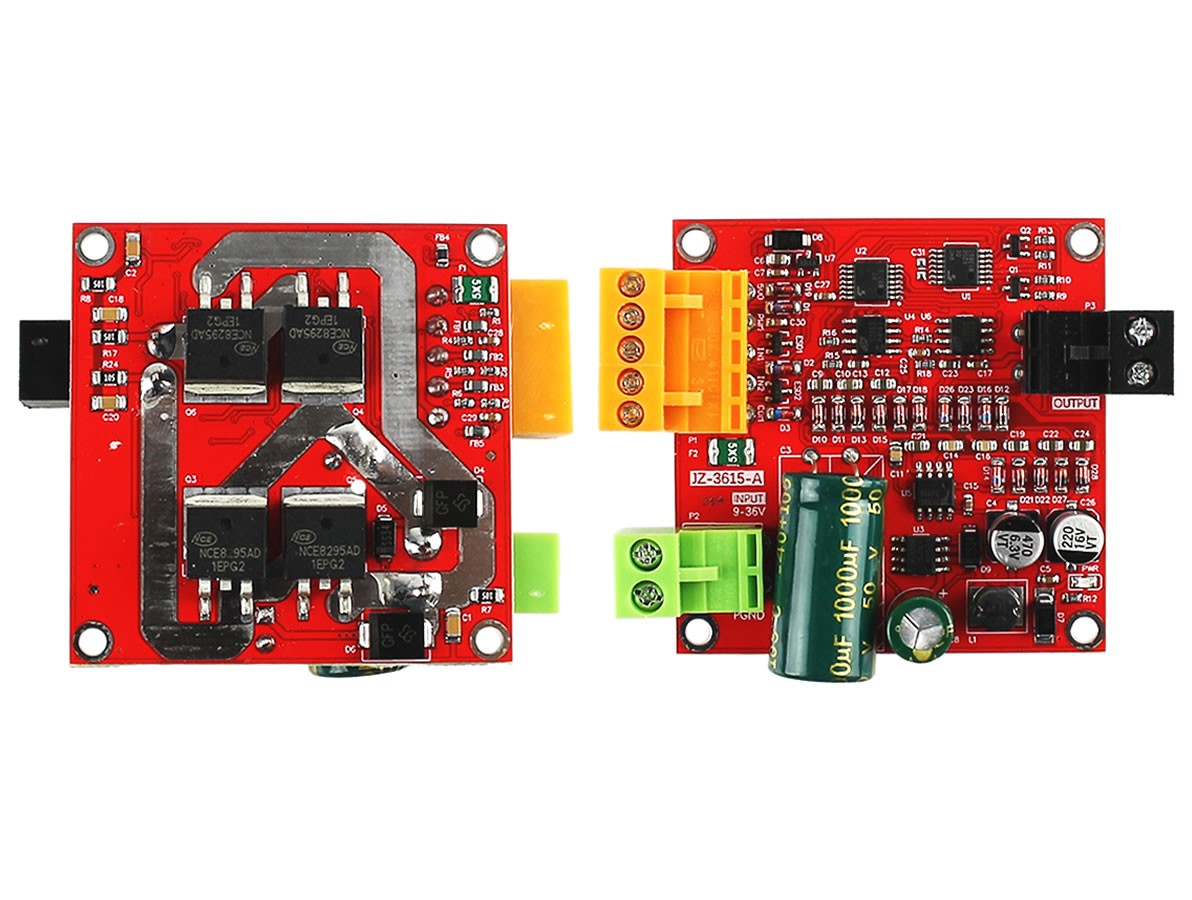

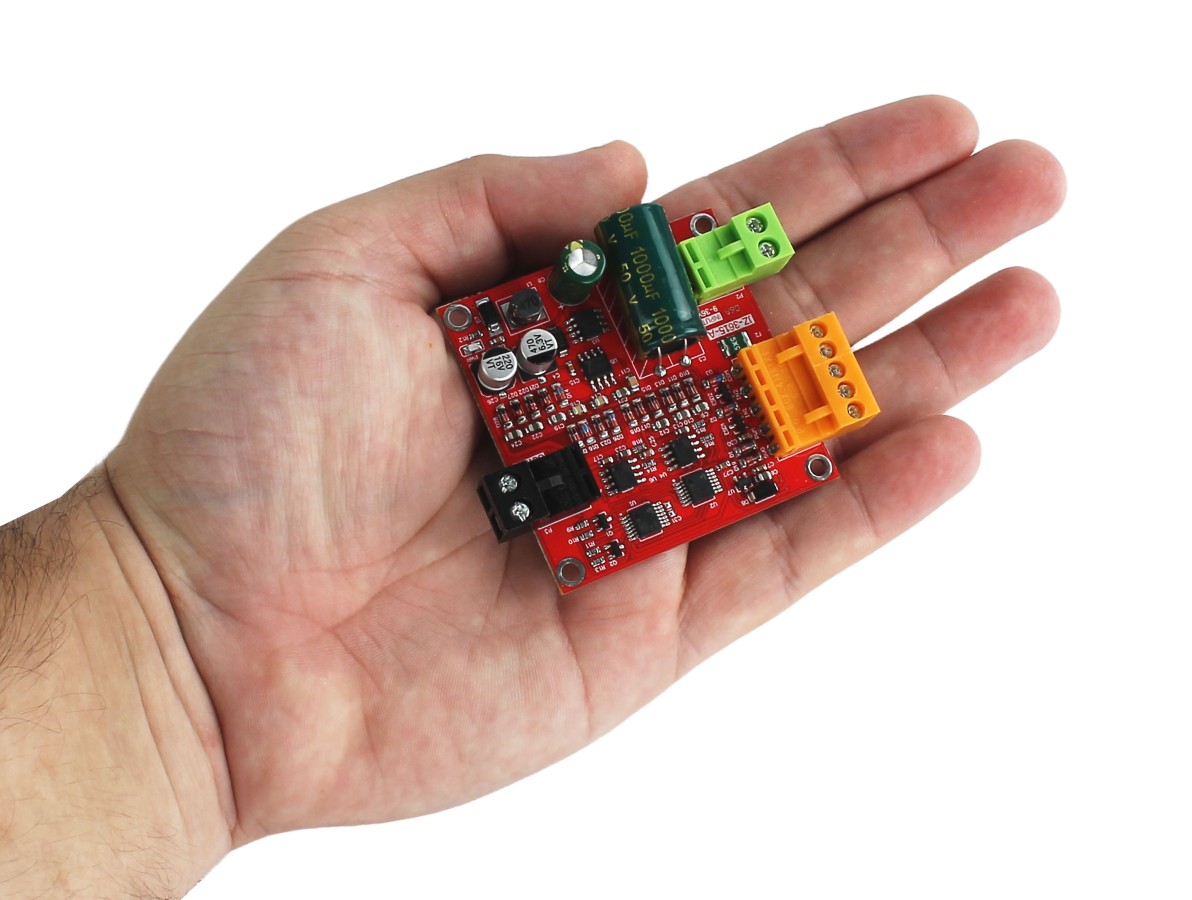

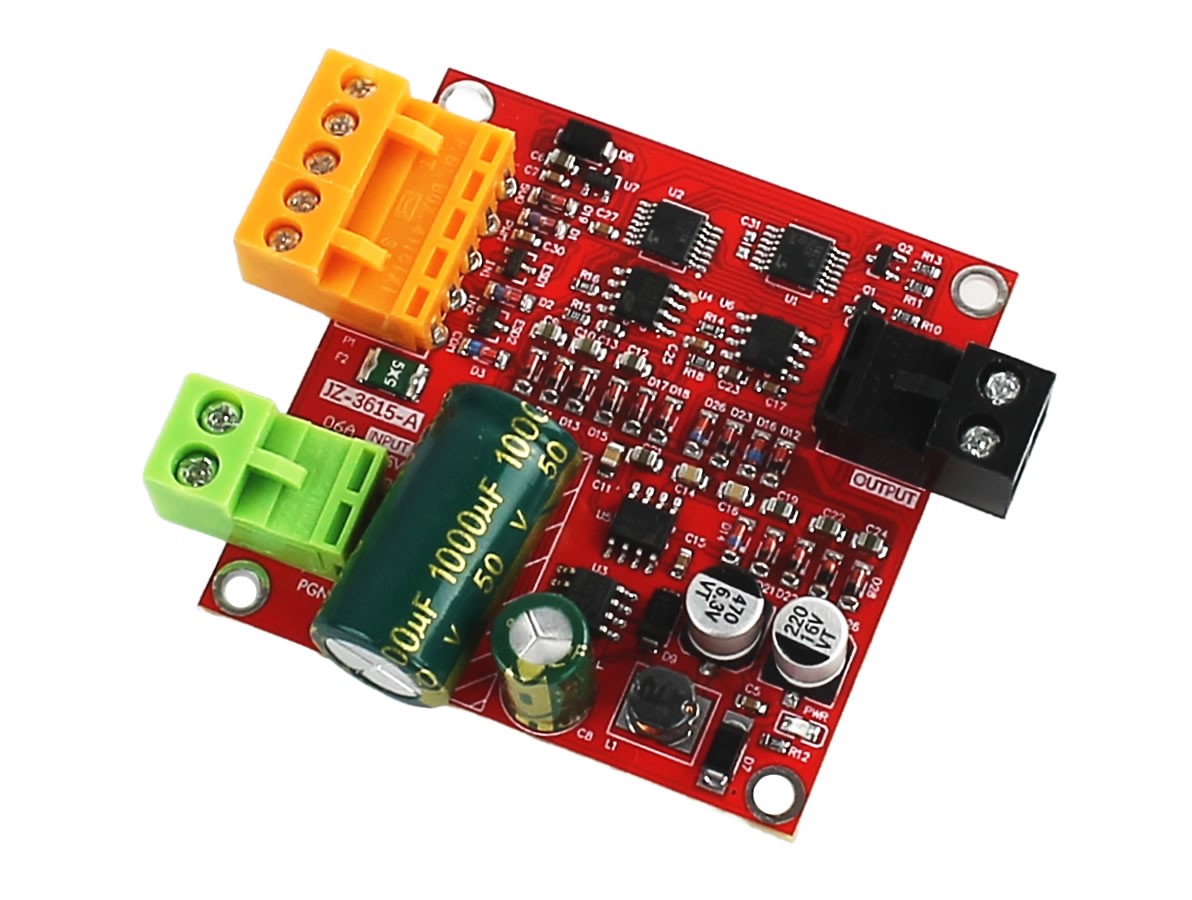

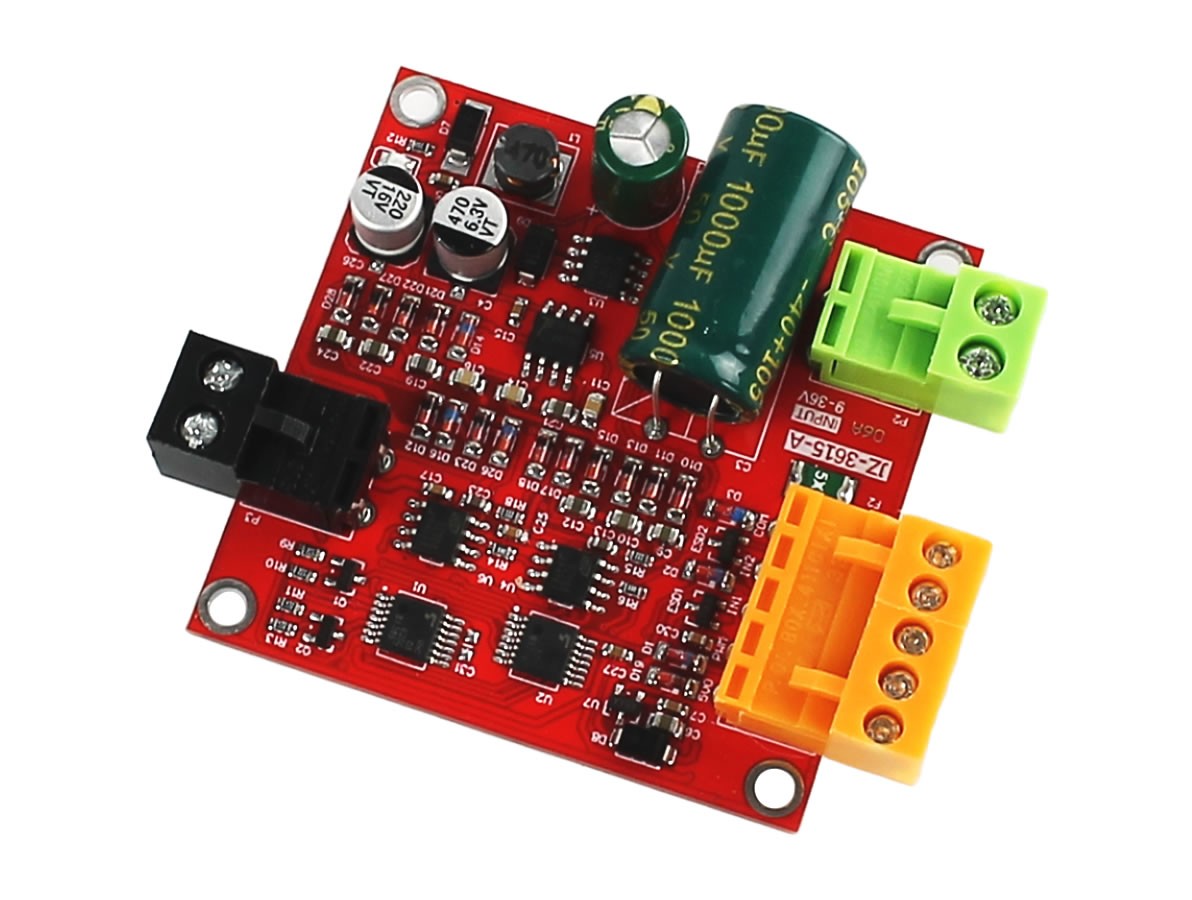

Driver Motor Ponte H para motor DC 9-36V 12A JZ-3615-A - para Arduino, ESP32

10264
R$ 103,67
no pix/boleto
ou R$ 109,13 no cartão
Quantidade:Qtd:
− +

O Driver Motor Ponte H para Motor DC 12A JZ-3615 - para Arduino, ESP32 é uma solução robusta e eficiente para controlar motores DC de alta potência em projetos de automação e robótica. Este driver suporta correntes de até 12A sem dissipador, podendo chegar a 15A com dissipador simples e até 20A com radiadores, ideal para aplicações que demandam maior potência e controle preciso de motores.

Uma das principais vantagens deste driver é sua ampla compatibilidade, com tensão lógica de 2V a 5V, que o torna ideal tanto para o Arduino quanto para o ESP32, permitindo o controle preciso do motor via PWM negativo. Além disso, sua frequência de operação PWM pode ser ajustada de 0 a 100KHz (com recomendação de 20KHz), garantindo alta precisão no controle de velocidade e resposta rápida. A saída de 5V com corrente máxima de 500mA ainda permite alimentar microcontroladores diretamente, com proteção adicional contra sobrecorrente e subtensão, assegurando segurança no uso.

Outro ponto de destaque é a ampla proteção oferecida pelo driver. Ele conta com proteção contra ESD, sobre tensão, transientes e sub tensão, o que garante uma operação mais segura, prolongando a vida útil tanto do motor quanto do controlador. Ele conta também com a presença de indicador LED para alimentação (PWR).

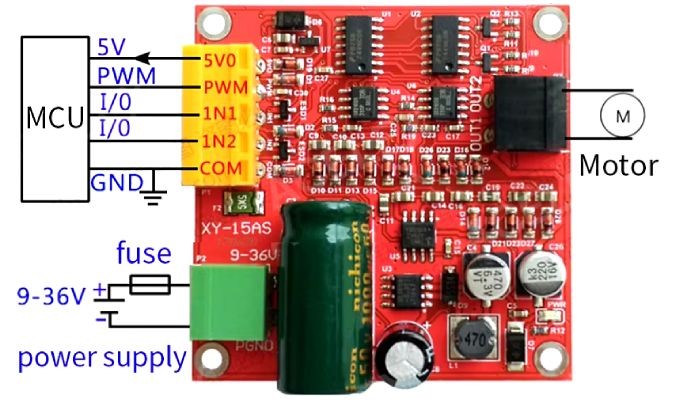

Pinos de conexão Driver Ponte H  JZ-3615-A - [1035041]
Pinos de conexão Driver Ponte H JZ-3615-A

Para garantir a integridade do driver, é recomendado frear o motor por 0,1 segundo ao alternar a direção. Esse pequeno intervalo de parada permite evitar sobrecargas e falhas nos componentes, garantindo uma transição suave entre as direções de rotação, especialmente em aplicações que exigem rápidas mudanças de movimento.

Ideal para projetos de automação que utilizam Arduino, ESP32 ou outros microcontroladores, este driver oferece alta eficiência e segurança para controle de motores DC de grande porte, garantindo uma solução confiável para sistemas e projetos exigentes.

Comandos dos motores Driver Ponte H JZ-3615-A
Comandos dos motores Driver Ponte H JZ-3615-A

Características

  • Driver Ponte H de alta potência
  • Com alimentação para microcontroladores
  • Canal para um motor
  • Proteção ESD entre outras

Ficha técnica

ModeloJZ-3615-A
Tensão de operação9 - 36V DC
Tensão lógica2 - 5V
Corrente Recomendada12A
Corrente máxima15A (com dissipador) / 20A (com radiador)
Corrente de saída 5V microcontrolador500mA
ProteçõesESD, corrente reversa e transientes
Frequência PWM0 a 100KHz (recomendado 20KHz)
Temperatura de operação-25°C a 80°C
Perfurações3mm
Dimensões(CxLxA)56x70x20mm
Peso33g

Aplicações

IA
Este conteúdo foi gerado por Inteligência Artificial e pode conter erros e informações imprecisas.
