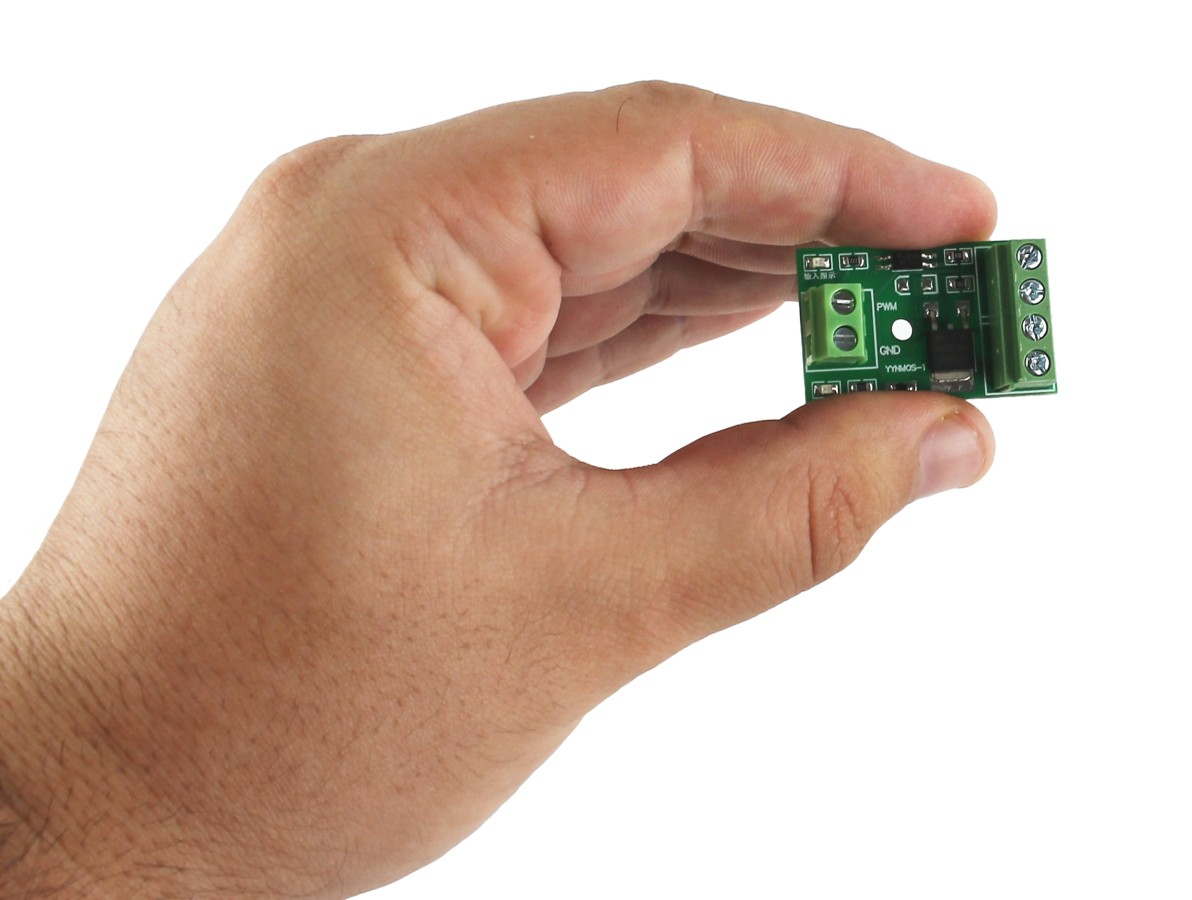

Módulo Driver YYNMOS-1 com Isolador Óptico 1 Canal - Thumb 1

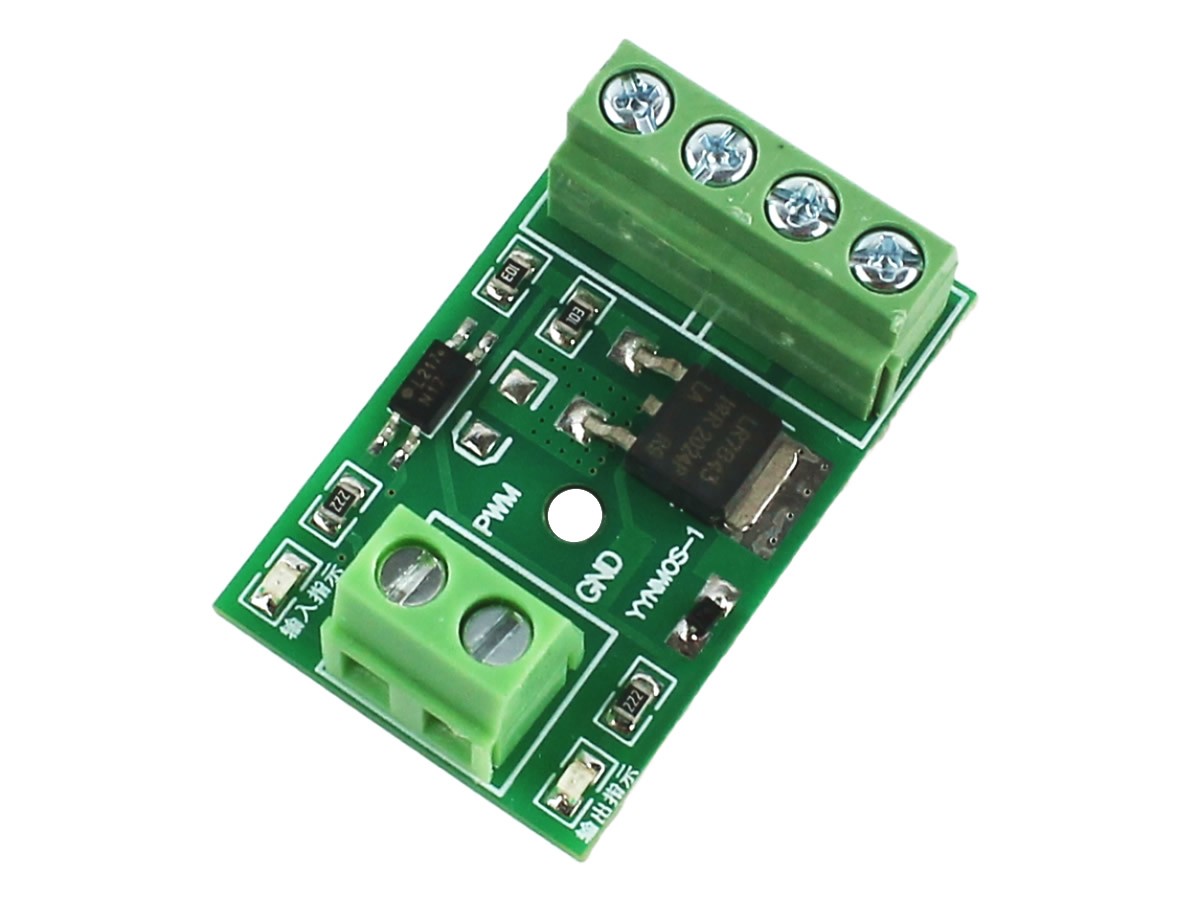

Módulo Driver YYNMOS-1 com Isolador Óptico 1 Canal - Thumb 2
Módulo Driver YYNMOS-1 com Isolador Óptico 1 Canal - Thumb 3

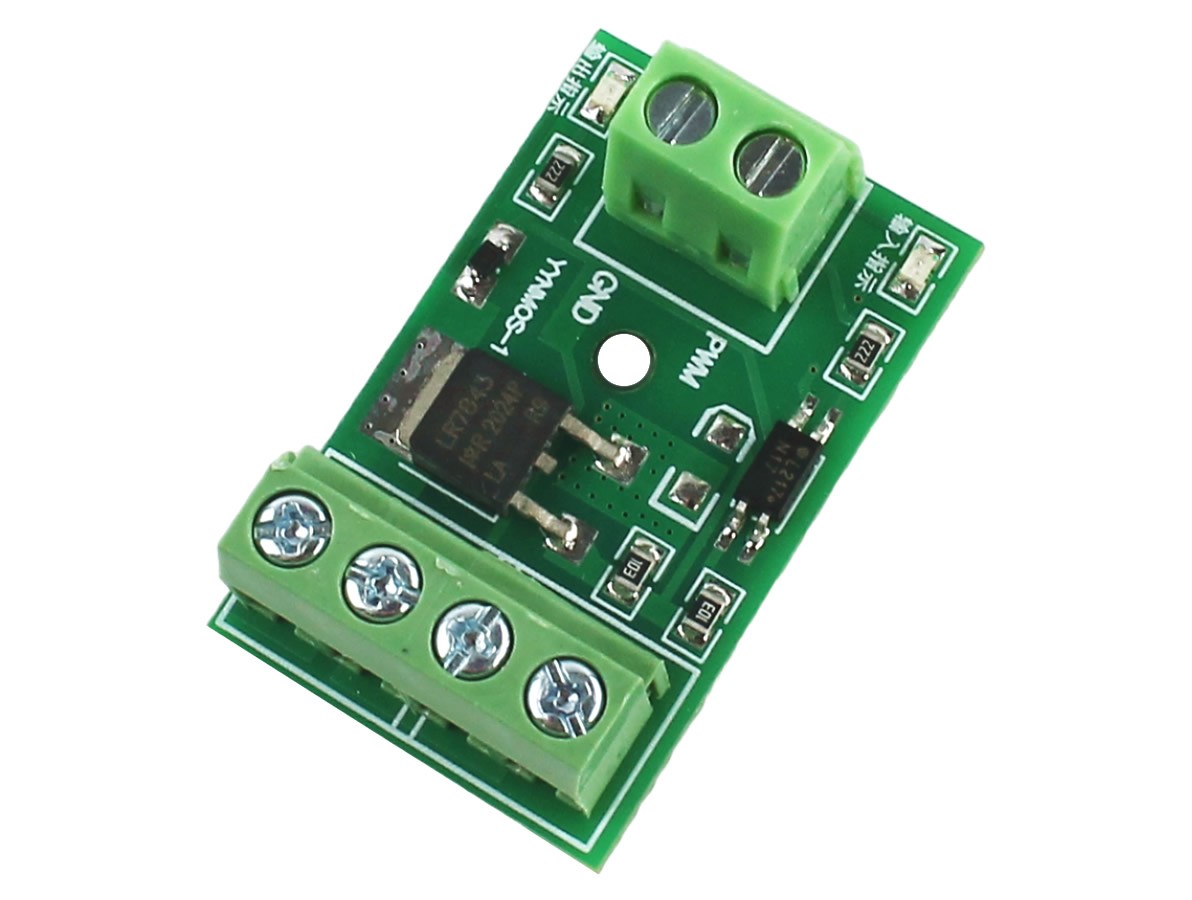

Módulo Driver YYNMOS-1 com Isolador Óptico 1 Canal - Thumb 4

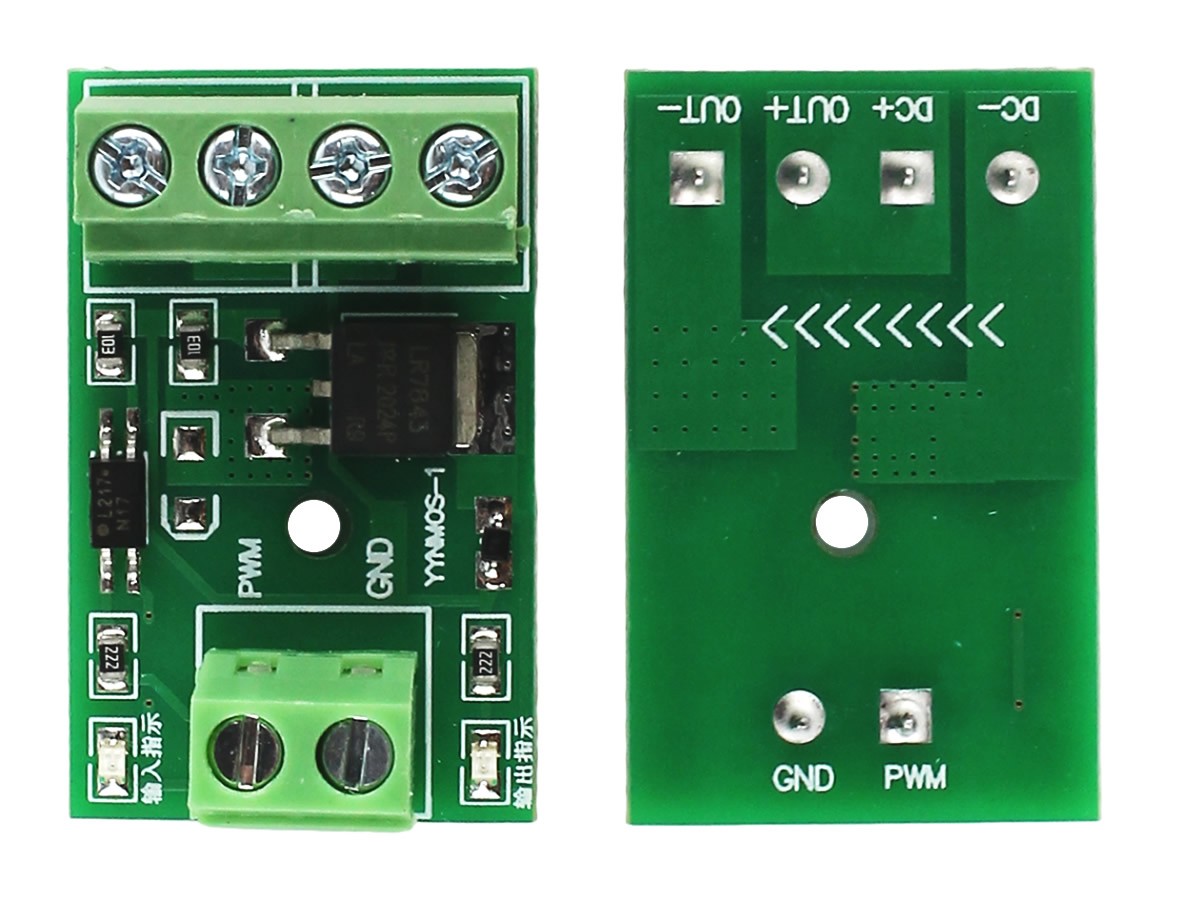

Módulo Driver YYNMOS-1 com Isolador Óptico 1 Canal - Thumb 5
Vídeo - Módulo Driver YYNMOS-1 com Isolador Óptico 1 Canal

Módulo Driver PWM YYNMOS-1 com Isolador Óptico 1 Canal

09241
Mais Vendido
R$ 16,32
no pix/boleto
ou R$ 17,18 no cartão
Quantidade:Qtd:

O frete e parcelamento serão calculados no carrinho

O Módulo Driver YYNMOS-1 com Isolador Óptico é um driver controlador PWM altamente tecnológico, desenvolvido para a aplicação em projetos eletrônicos de motores DC que usam como base plataformas de prototipagem, como, por exemplo, Arduino, ESP32, ESP8266, PIC, Raspberry PI, etc.
Ele pode ser aplicado para controlar um motor DC, uma válvula solenóides, uma micro bomba de água e também LEDs em geral (potência e intensidade de brilho). A função do driver será controlar a velocidade do motor ou a intensidade do brilho (no caso de lâmpadas ou fitas de led).
Muito aplicado em projetos robóticos, o Módulo Driver YYNMOS-1 com Isolador Óptico possui tensão de entrada e saída que variam de 3,7V a 27V, com capacidade máxima de saída de corrente de 10A (use um dissipador para melhorar a eficiência).
O principal diferencial é sua forma de operação capaz de isolar dois circuitos eletrônicos com total segurança por canal, mantendo um controle de comunicação entre ambas as partes, já que internamente não possui um contato elétrico e nem mesmo mecânico, apenas contato luminoso.

Módulo Driver YYNMOS-1 com Isolador Óptico 1 Canal - [1016343]



CARACTERÍSTICAS:

- Módulo Driver YYNMOS-1 com Isolador Óptico
- Compatível com Arduino, ESP32, ESP8266, Raspberry PI, etc.;
- Controla a velocidade do motor ou intensidade do brilho;
- Prático e eficiente;
- Sinal de comando PWM;
- Baixa relação custo x benefício;
- Indicado para aplicação em projetos robóticos;
- Ideal para controlar motor DC, válvulas solenoides, brinquedos;
- Sistema com isolamento óptico;
- Isolamento por optoacoplador;
- Maior segurança durante o uso;
- Entrada e saída são completamente isoladas.

ESPECIFICAÇÕES:

- Modelo: YYNMOS-1 ou WCMOS-1;
- Tensão de entrada: 3.7-27VDC;
- Sinal de entrada: 3.3-20V (sinal pwm);
- Capacidade de saída: 3.7-27VDC;
- Corrente máx.: <10A;
- Frequência pwm: 0-20 khz;

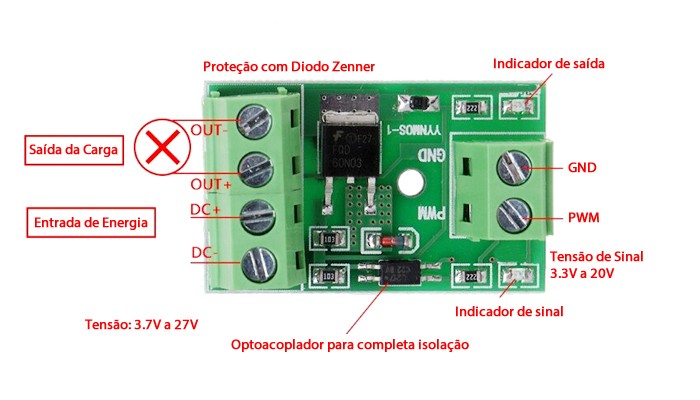

- Interface dos pinos:
- DC+: Dispositivo dc power positivo;
- DC-: Dispositivo dc energia negativa;
- PWM: Porta de entrada de sinal (conecta portas mcu io, interface plc, alimentação dc);
- GND: Sinal de porta negativa;
- OUT+: Porta de saída positiva (conecta o dispositivo positivo);
- OUT-: Porta de saída negativa (conecta o dispositivo negativo);
- Dimensões (CxLxE): 37x23x16mm;
- Peso: 10g.

Leia Mais

VÍDEO DO PRODUTO:

29 outras opções

Comentários

Avaliação 5
Eu posso usar essa placa para isolar um sinal pwm, tipo: enjato um sinal pwm de 3v, que a frequencia varie de 0 a 5khz e na saida coletar a mesma frequencia, mas com tensão de 24v, ou seja seria uma amplificação do pwm

Equipe Usinainfo

Boa tarde!

Esta placa funciona com sinais PWM acima de 3,3V, não sendo recomendado abaixo disto pois pode funcionar, mas perder pulsos por não ser a tensão adequada.

Avaliação 5
O sinal de saída também é um PWM, mas com a amplitude da tensão DC aplicada?

Equipe Usinainfo

Bom dia Guilherme, as informações que possuímos estão disponibilizadas junto às especificações do produto. No momento não possuímos maiores detalhes.
