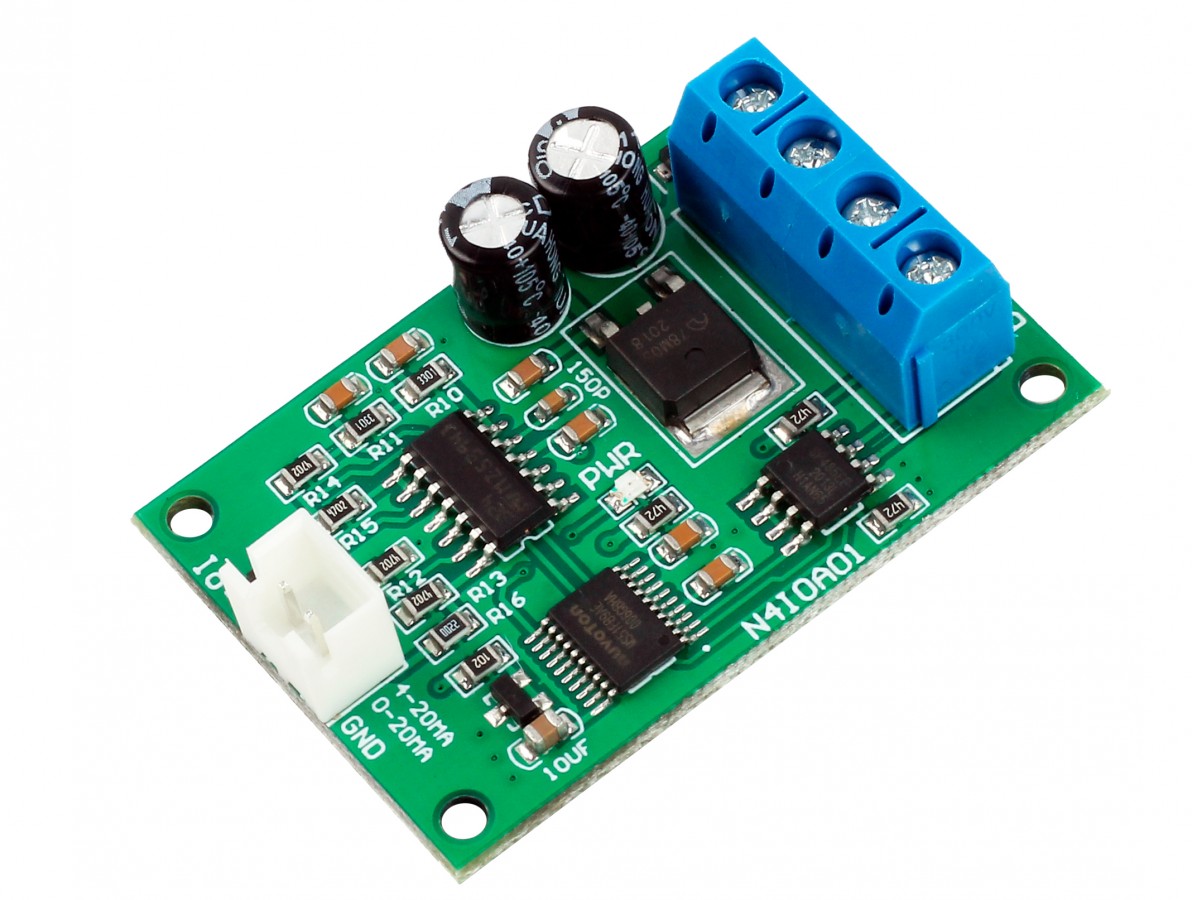

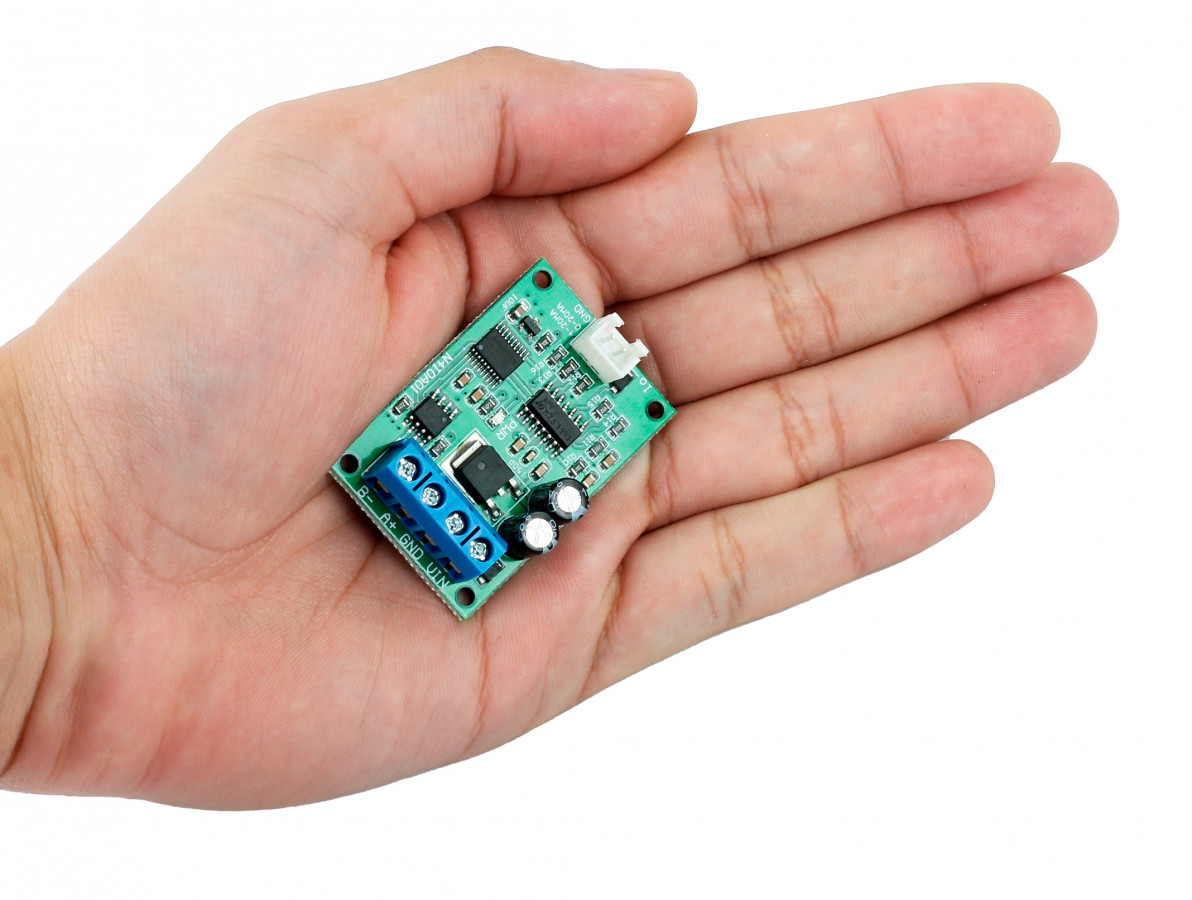

O Conversor Gerador de Sinal 4-20mA para RS485 Modbus RTU - 1 Canal é um dispositivo eletrônico muito utilizado para comunicação entre máquinas e sensores, vindo a atuar de forma a converter dados recebidos em correntes contínuas com valores de 0-20mA ou 4-20mA, conforme os devidos ajustes e assim acionar outros equipamentos.
![Conversor RS485 para 0-20mA 4-20mA Modbus RTU - [1029145]](https://www.usinainfo.com.br/1029145-desc-longa/conversor-gerador-de-sinal-4-20ma-para-rs485-modbus-rtu-1-canal.jpg "Conversor RS485 para 0-20mA 4-20mA Modbus RTU - [1029145]")

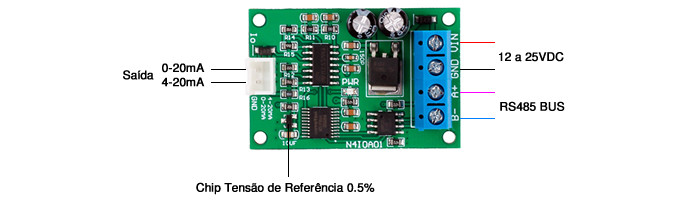

Pinagem Conversor Gerador de Sinal 4-20mA para RS485 Modbus RTU - 1 Canal
Para alimentação, é necessário utilizar tensões contínuas entre 12 a 25VDC via bornes a parafuso, identificados na placa como “GND” e “VIN”, já a comunicação RS485 (compatível com Modbus RTU) é feita pelo mesmo tipo de bornes, mas identificados como “B-” e “B+”.
![Conversor RS485 para 0-20mA 4-20mA Modbus RTU - [1029143]](https://www.usinainfo.com.br/1029143-infografico/conversor-gerador-de-sinal-4-20ma-para-rs485-modbus-rtu-1-canal.jpg "Conversor RS485 para 0-20mA 4-20mA Modbus RTU - [1029143]")
Conexão Conversor Gerador de Sinal 4-20mA para RS485 Modbus RTU - 1 Canal

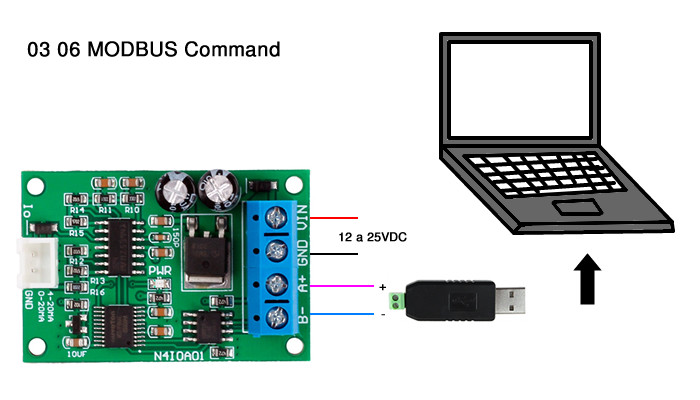

O Conversor RS485 para 0-20MA 4-20MA Modbus RTU possui um conector com 2 pinos para a saída dos valores de corrente, lembrando que para comunicação com o computador será preciso utilizar um Conversor USB para RS485 CH340 (não acompanha), podendo ainda optar por um Conversor RS485 para Ethernet TCP/IP (não acompanha) e assim ter os dados na Internet.
![Conversor RS485 para 0-20mA 4-20mA Modbus RTU - [1029144]](https://www.usinainfo.com.br/1029144-infografico/conversor-gerador-de-sinal-4-20ma-para-rs485-modbus-rtu-1-canal.jpg "Conversor RS485 para 0-20mA 4-20mA Modbus RTU - [1029144]")
Forma de Comunicação Conversor Gerador de Sinal 4-20mA para RS485 Modbus RTU - 1 Canal

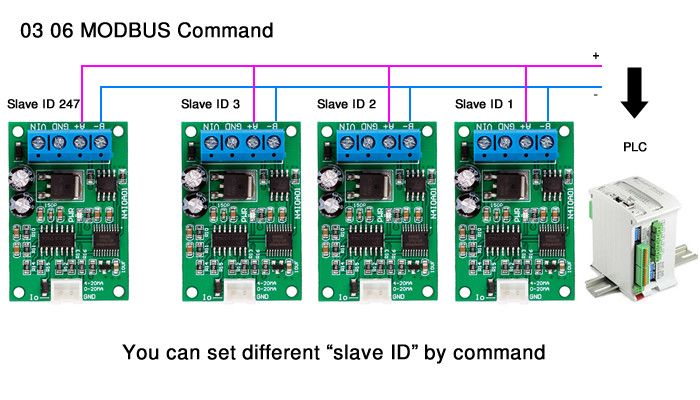

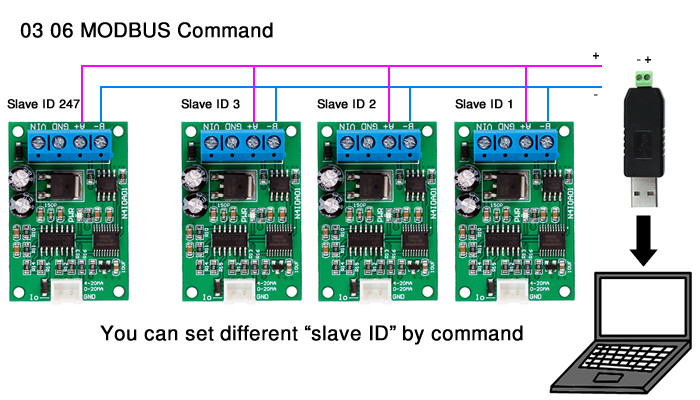

Muito versátil, ele também é capaz de trabalhar com PLCs, onde no modo de comando MODBUS pode suportar até 247 dispositivos em paralelo, lembrando que os comandos MODBUS podem ser feitos em série HyperTerminal (assistente serial) ou PLC Enter.
![Conversor RS485 para 0-20mA 4-20mA Modbus RTU - [1029146]](https://www.usinainfo.com.br/1029146-infografico/conversor-gerador-de-sinal-4-20ma-para-rs485-modbus-rtu-1-canal.jpg "Conversor RS485 para 0-20mA 4-20mA Modbus RTU - [1029146]")
Comunicação PLC Conversor Gerador de Sinal 4-20mA para RS485 Modbus RTU - 1 Canal
O Conversor Gerador de Sinal 4-20mA para RS485 Modbus RTU - 1 Canal por meio de apenas 2 fios possibilita a criação de uma rede com diversos módulos RS485 que podem ser controlados remotamente, trazendo muito mais praticidade e redução de custos de comunicação em equipamentos industriais, PLC automatizado na indústria, automação residencial, sistema de identificação e monitoramento remoto via RS485.
CARACTERÍSTICAS:
- Conversor Gerador de Sinal 4-20mA para RS485 Modbus RTU - 1 Canal;
- Compatível com Modbus RTU;
- Utilizado para comunicação entre máquinas e sensores;
- Converter os dados recebidos em correntes contínuas;
- Bornes a parafuso para alimentação e comunicação;
- Conector HX2.54 2 Pinos na saída;
- Pode ser utilizado com PLCs;
- MODBUS pode suportar até 247 dispositivos em paralelo;
- Possibilita a criação de uma rede com diversos módulos RS485;
- Tensão de saída de circuito aberto(sem carga) é de 10 V;
- Indicada para equipamentos industriais e PLC automatizado na indústria;
- Ideal para automação residencial e sistema de identificação;
- Pode ser utilizado para monitoramento remoto via RS485.
- Necessário Conversor RS485 para USB ou TCP/IP;
- Documentação Conversor RS485 para 0-20mA 4-20mA.
ESPECIFICAÇÕES:
- Modelo: N410A01;
- Tensão operacional: 12VDC (12-25V);
- MODBUS RTU: 03 06;
- Corrente de saída: 0,50 ~ 21,00mA (para 4-20mA);
- Resolução atual: 0,01mA;
- Erro: +- 1% ( se o erro for maior que 1%, pode ser calibrado);
- Dimensões (CxLxE): 45x30x12mm;
- Peso: 10g.
