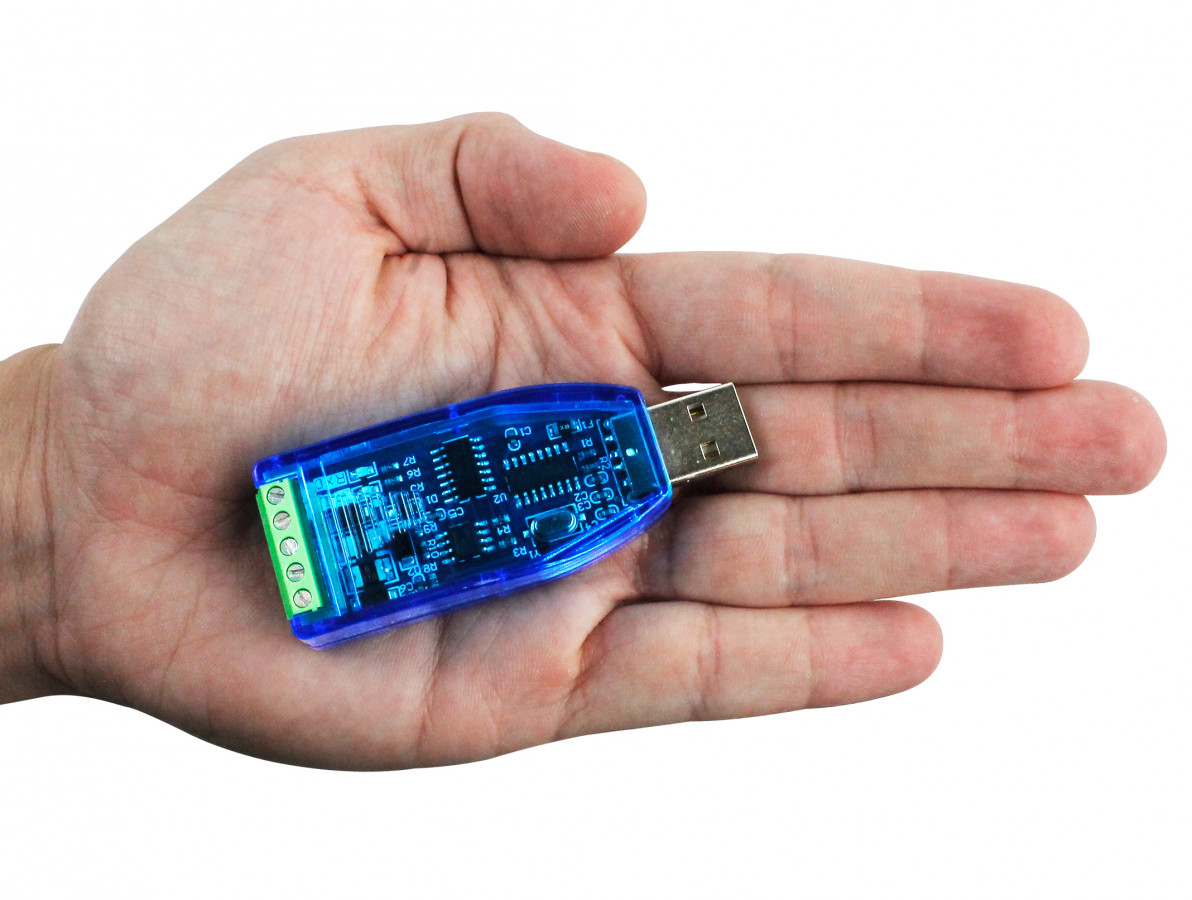

O Conversor USB para RS485 CH340 com Saída 5V ZK-U485 é um módulo eletrônico que possui a capacidade de converter sinais USB em sinais serial de nível RS485 para facilitar a comunicação entre computadores e plataformas microcontroladoras, equipamentos industriais, PLCs e etc.

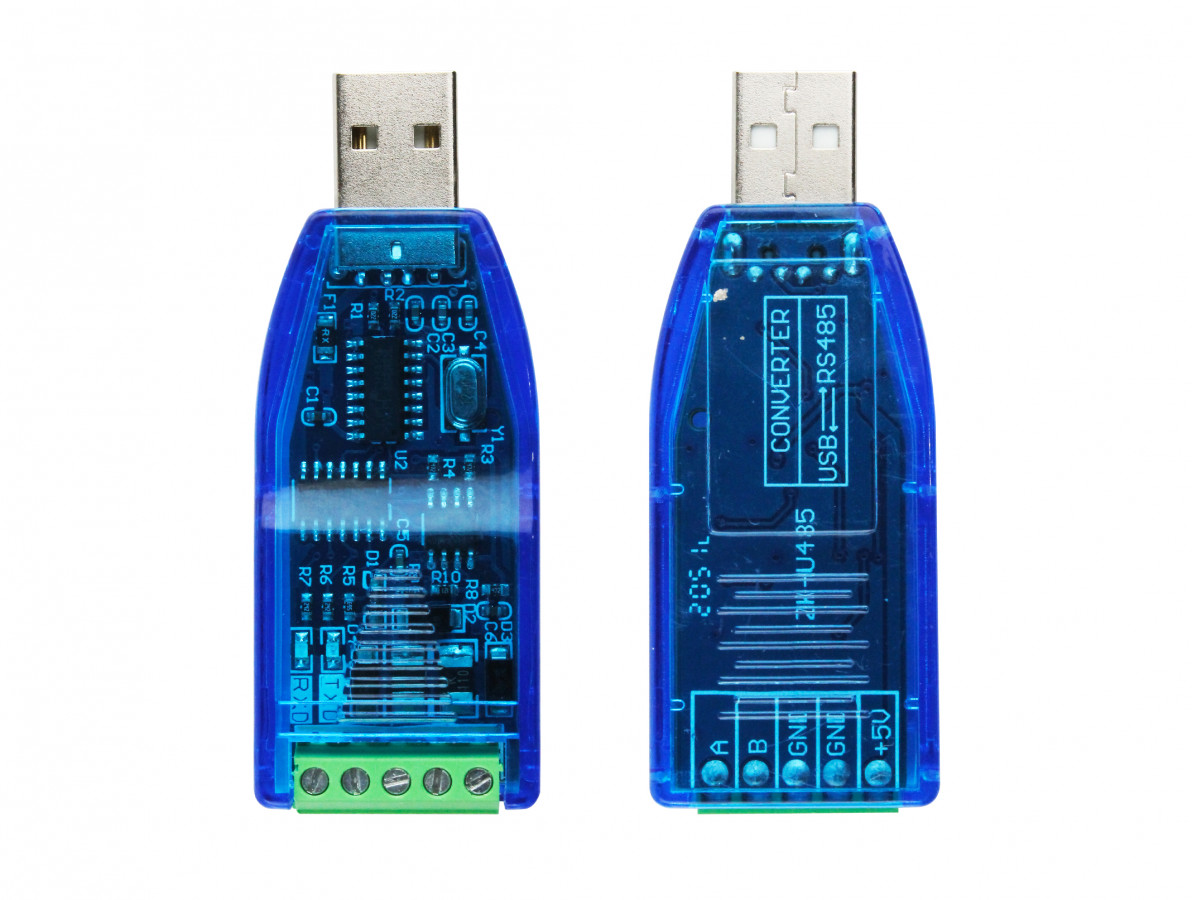

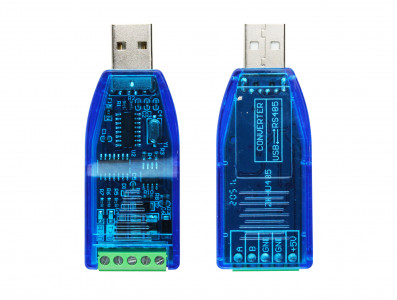

Como diferencial, apresenta na extremidade oposta ao terminal USB macho um conector com borne a parafuso para a conexão com dispositivos RS485 (terminais A, B e GND (uso seletivo)), e ainda mais dois terminais GND e 5V (uso seletivo) que são utilizados como saída de energia para alimentação de quaisquer circuitos que necessitem de alimentação externa.

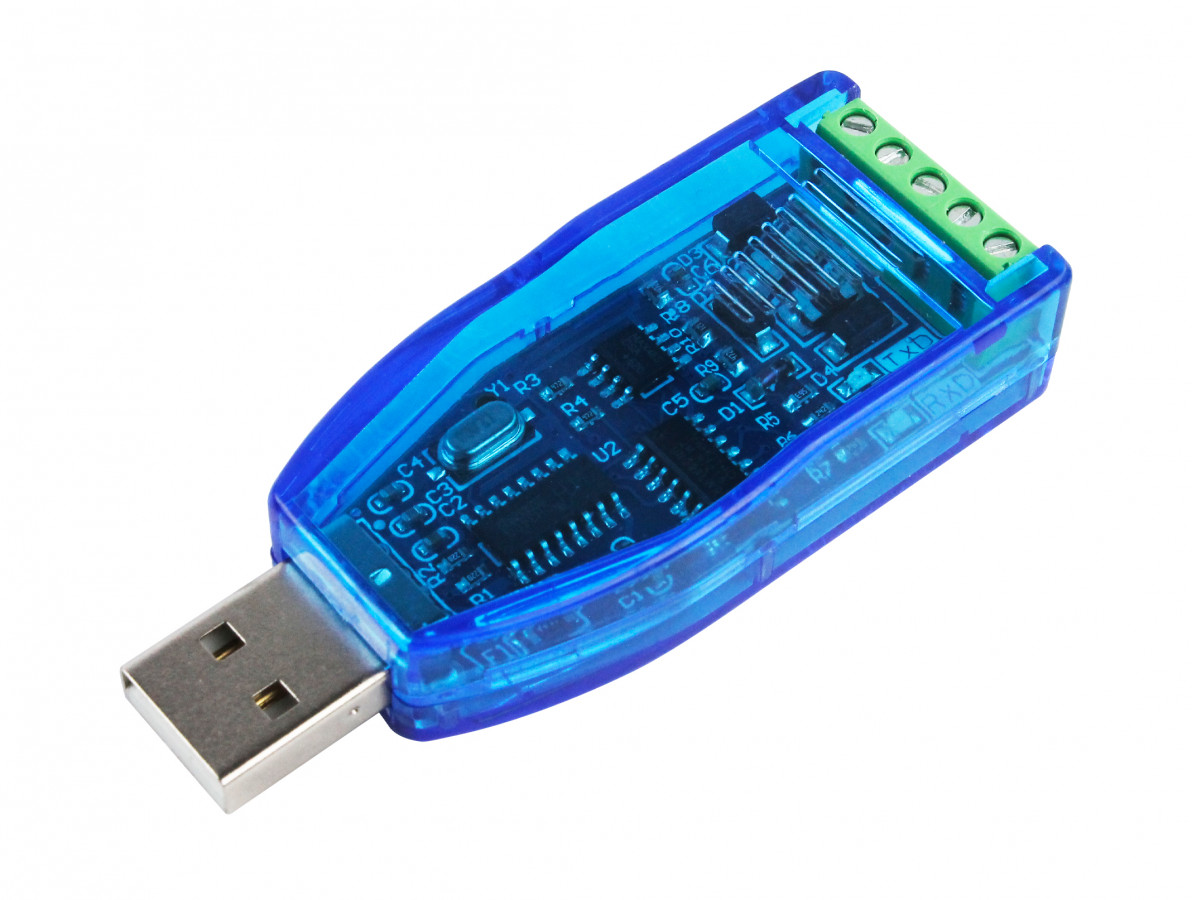

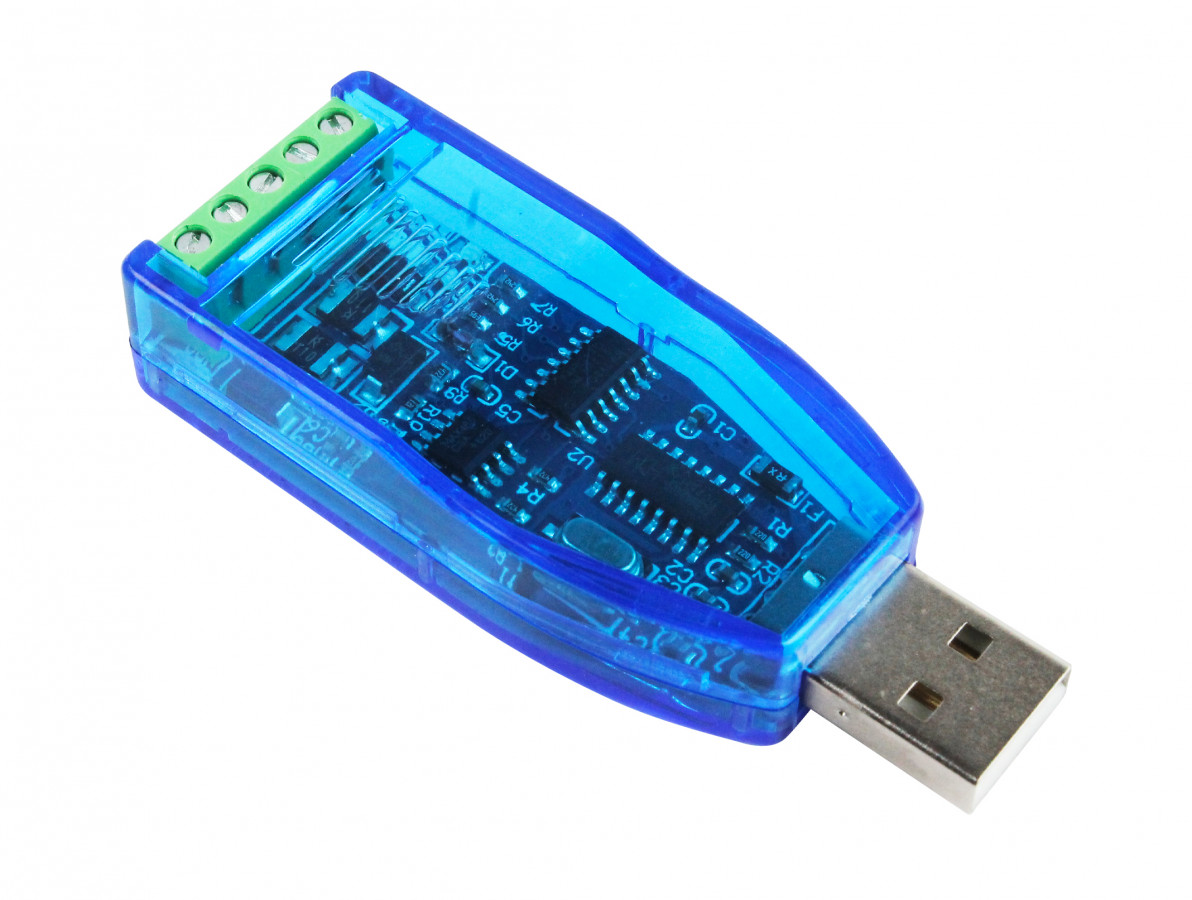

O Conversor USB para RS485 CH340 com Saída 5V ZK-U485 possui sua estrutura protegida por um tipo de case plástico, o qual evita contato da mão do usuário com os componentes eletrônicos da placa, de forma a evitar danos estáticos. Ele é compatível com computadores com diversos sistemas operacionais, entre eles, Windows, Linux e MacOS, sendo preciso, por vezes, a instalação de um driver de comunicação (link para download abaixo).
Vale destacar ainda que o Conversor USB para RS485 CH340 com Saída 5V ZK-U485 tem capacidade de identificar e controlar automaticamente a direção da transmissão de dados, sem quaisquer sinais (como rts, dtr, etc.) ou mesmo configurações de jumper para obter o modo de conversão.

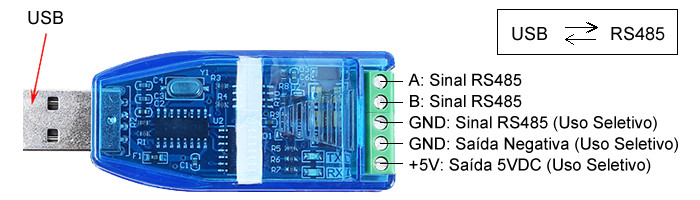

Pinagem Conversor USB para RS485 CH340 com Saída 5V ZK-U485
CARACTERÍSTICAS:
- Conversor USB para RS485 CH340 com Saída 5V;
- Suporta a proteção de supressão transitória de TVS;
- Proteção eletrostática ESD;
- Maior Distância de Comunicação;
- Proteção contra curto-circuito;
- Conexão USB 2.0;
- Possibilita controle do sentido da conversão;
- Ideal para coleta de dados, conversão de sinal etc;
- Driver CH340;
- Driver CH341.
ESPECIFICAÇÕES:
- Modelo: ZK-U485;
- CI: CH340;
- Sistema Compatível: XP/WIN7/WIN8/WIN10/VISTA/LINUX/MacOS;
- Tensão de Trabalho: DC 5V;
- Distância de comunicação: 1200m (máx.de 9600 bps);
- Taxa de transmissão (máx.): 115200bps;
- Temperatura de trabalho: -40℃~80℃;
- Umidade de trabalho:0%~95%RH;
- Dimensões (CxLxE): 70x26x14mm;
- Peso: 16,5g.
