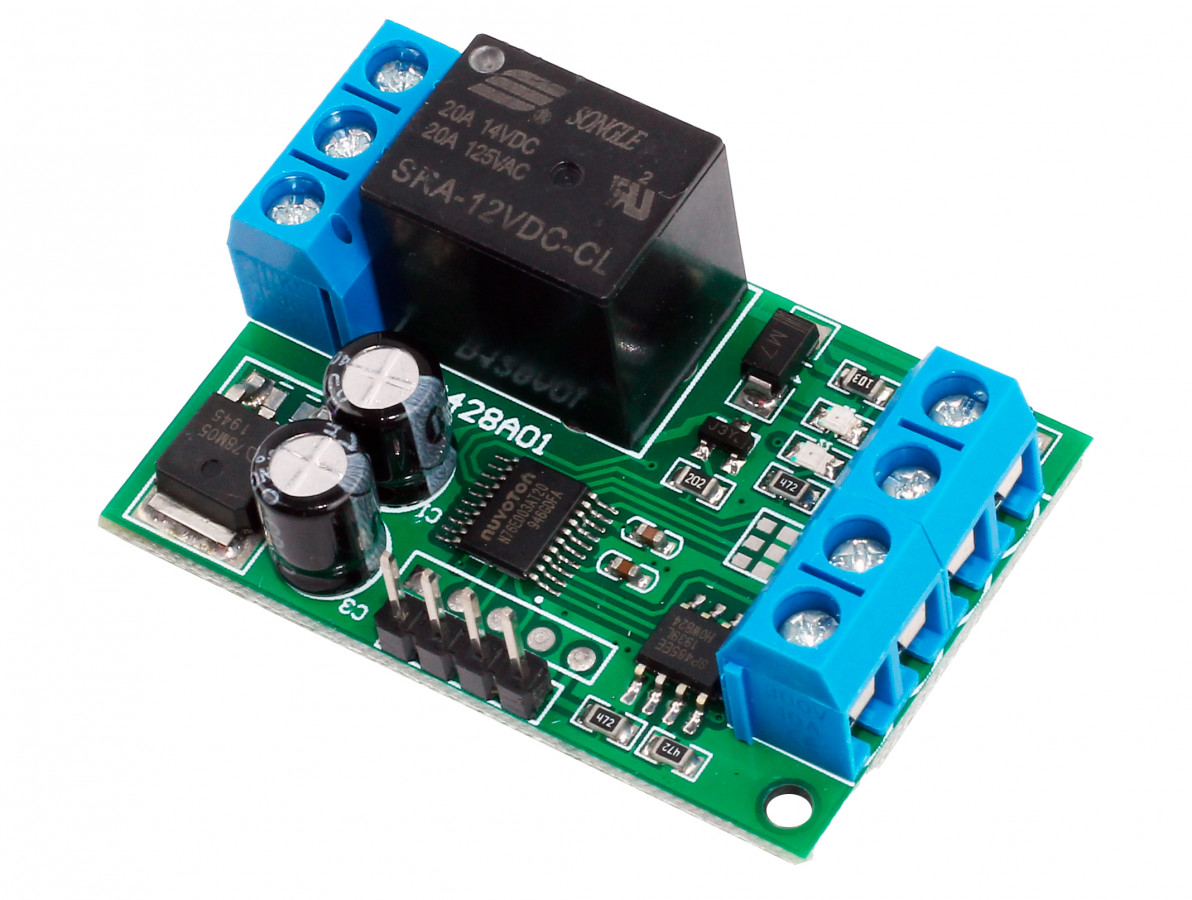

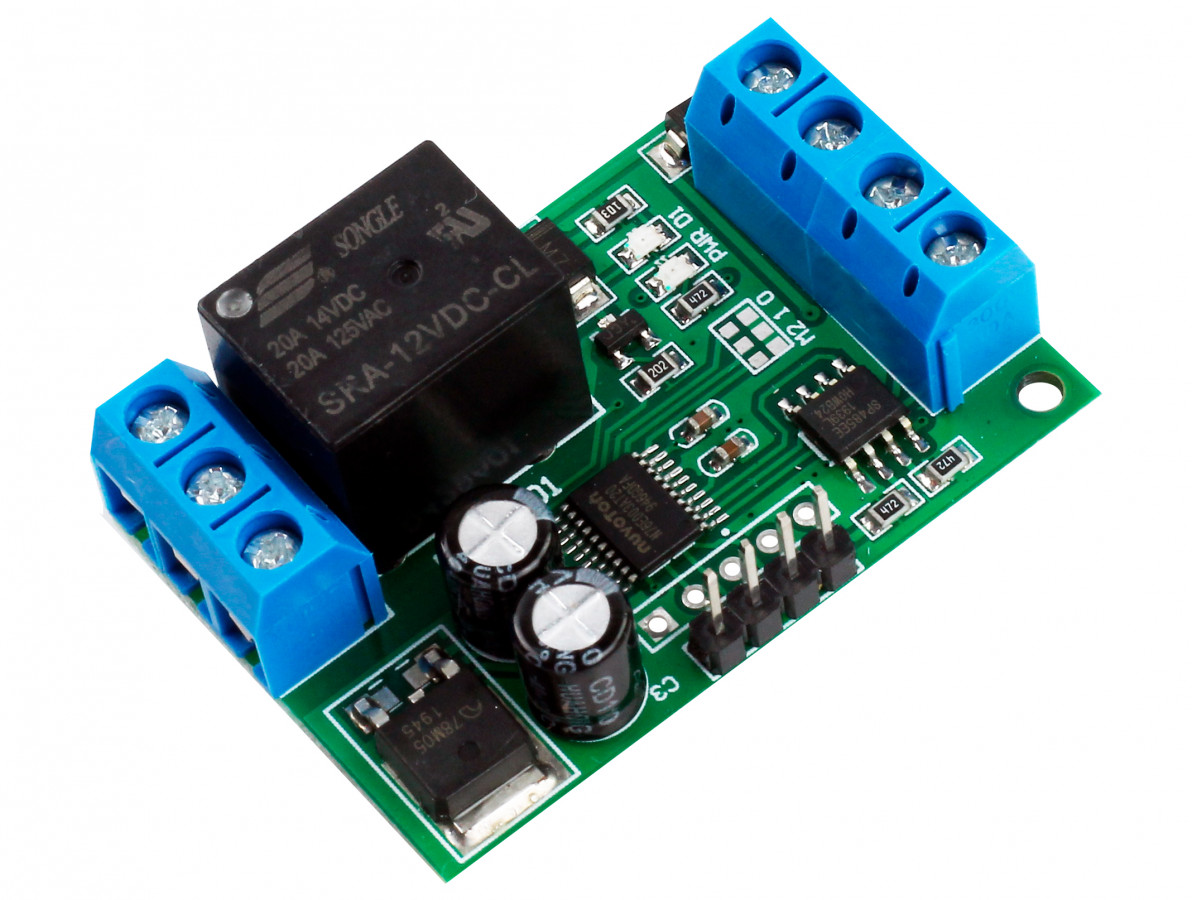

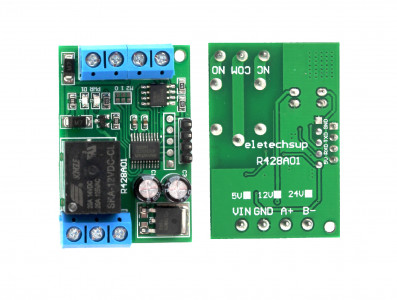

O Conversor RS485 / RS232 para Relé 12V Modbus RTU é um dispositivo eletrônico muito utilizado para comunicação entre equipamentos, possuindo uma relé de 1 canal que pode ser acionado via comunicação RS485 ou RS232, sendo considerado um equipamento 2 em 1.
Características Conversor RS485 / RS232 para Relé 12V Modbus RTU

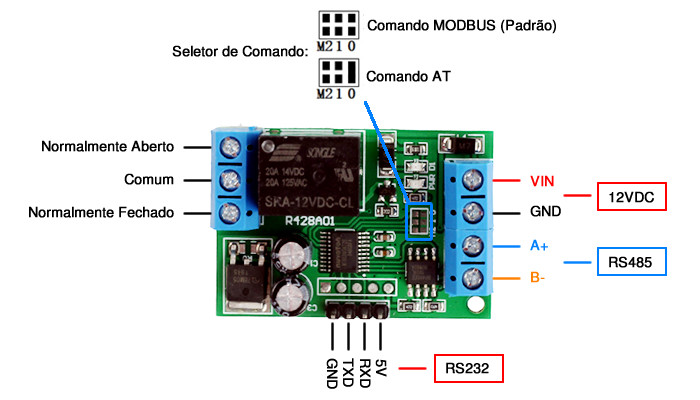

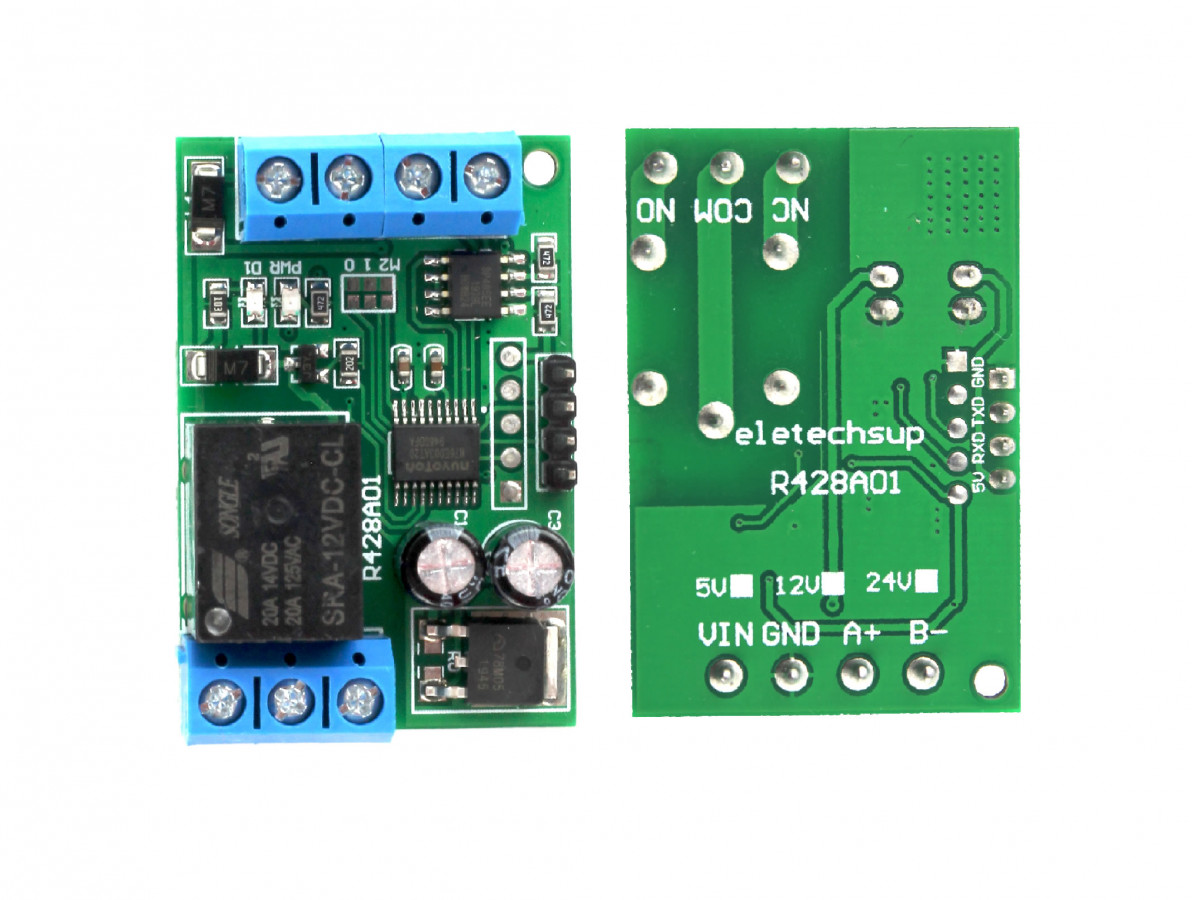

Para alimentação, é necessário utilizar tensão contínua de 12VDC via bornes a parafuso, identificados na placa como “GND” e “VIN”, já a comunicação RS485 (compatível com Modbus RTU) é feita pelo mesmo tipo de bornes, mas identificados como “B-” e “A+”, e, por fim, a RS232 é feita por meio de pinos identificados como “RX”, “TX” e “GND”.
O Conversor RS485 / RS232 para Relé 12V Modbus RTU possui 6 modos de trabalhos (aberto, fechado, momentâneo, travamento automático', intertravamento e atraso), sendo possível manipular via comando AT ou MODBUS, com tempos de atrasos máximos de 9999 segundos (AT) ou 255 segundos (MODBUS).

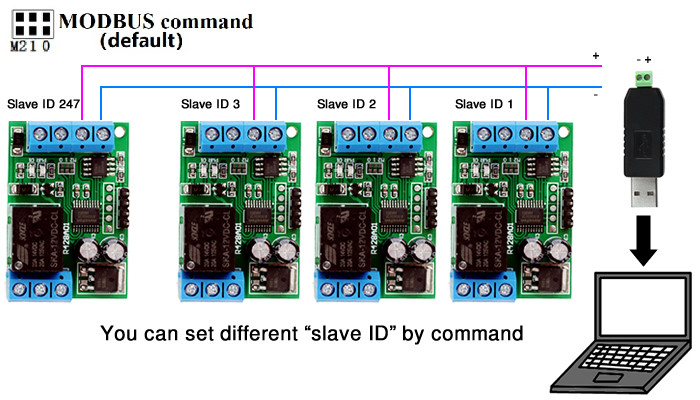

Conversor RS485 / RS232 para Relé 12V Modbus RTU no Computador
Importante lembrar que para comunicação com o computador será preciso utilizar um Conversor USB para RS485 CH340 (não acompanha), podendo ainda optar por um Conversor RS485 para Ethernet TCP/IP (não acompanha) e assim ter os dados na Internet ou mesmo um Conversor USB para TTL RS232 CH340 (não acompanha).

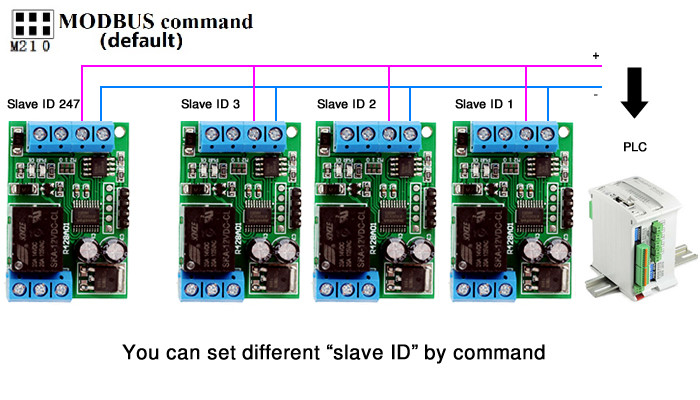

Conversor RS485 / RS232 para Relé 12V Modbus RTU na PLC
Para auxiliar no seu uso e na criação dos projetos conte com este software, aonde ele vai permitir testar rapidamente seus módulos e sensores.
Software para testes de módulos e sensores RS485
Acesse o nosso blog e descubra como utilizar o melhor software para testes RS485.
Muito versátil, o Conversor RS485 / RS232 para Relé 12V Modbus RTU também é capaz de trabalhar com PLCs, onde no modo de comando MODBUS pode suportar até 247 dispositivos em paralelo por meio de apenas 2 fios possibilita a criação de uma rede com diversos módulos RS485 que podem ser controlados remotamente, trazendo muito mais praticidade e redução de custos de comunicação em equipamentos industriais, projetos robóticos e automação residencial.
CARACTERÍSTICAS:
- Conversor RS485 / RS232 para Relé 12V Modbus RTU;
- Ideal para Uso com Equipamentos Elétricos;
- Relé 1 Canal de Fácil Manipulação;
- Comunicação RS485 ou RS232;
- Compatível com Modbus RTU;
- Pode ser utilizado com PLCs;
- MODBUS pode suportar até 247 dispositivos em paralelo;
- Possibilita a criação de uma rede com diversos módulos RS485;
- Pode ser utilizado para monitoramento remoto via RS485;
- Comando AT via hyperTerminal serial (assistente serial);
- Comando MODBUS via hyperterminal serial (assistente serial) ou "Modbus Poll";
- Necessário Conversor RS485 para USB ou TCP/IP ou USB para RS232;
- Download Software para testes RS485;
- Documentação Conversor RS485 / RS232 para Relé 12V Modbus RTU.
ESPECIFICAÇÕES:
- Modelo: R428A01;
- Tensão de Trabalho: 12VDC;
- Corrente de trabalho: 11-13mA (Standby), 44mA (Revezamento);
- Modos de trabalho: Aberto, fechado, momentâneo, travamento automático'; intertravamento, atraso;
- Modos de comando: AT e MODBUS;
- Configuração Serial: Baud rate - 9600 bps / Data bits - 8 / Paridade - NONE / Stop bit - 1
- Saídas do Relé: NA (normal aberto), NF (normal fechado), C (comum);
- Atraso: máximo 9999 segundos (AT) / máximo é de 255 segundos (MODBUS);
- Carga Máxima: 10A/250VAC, 20A/125VAC, 20A /14VDC;

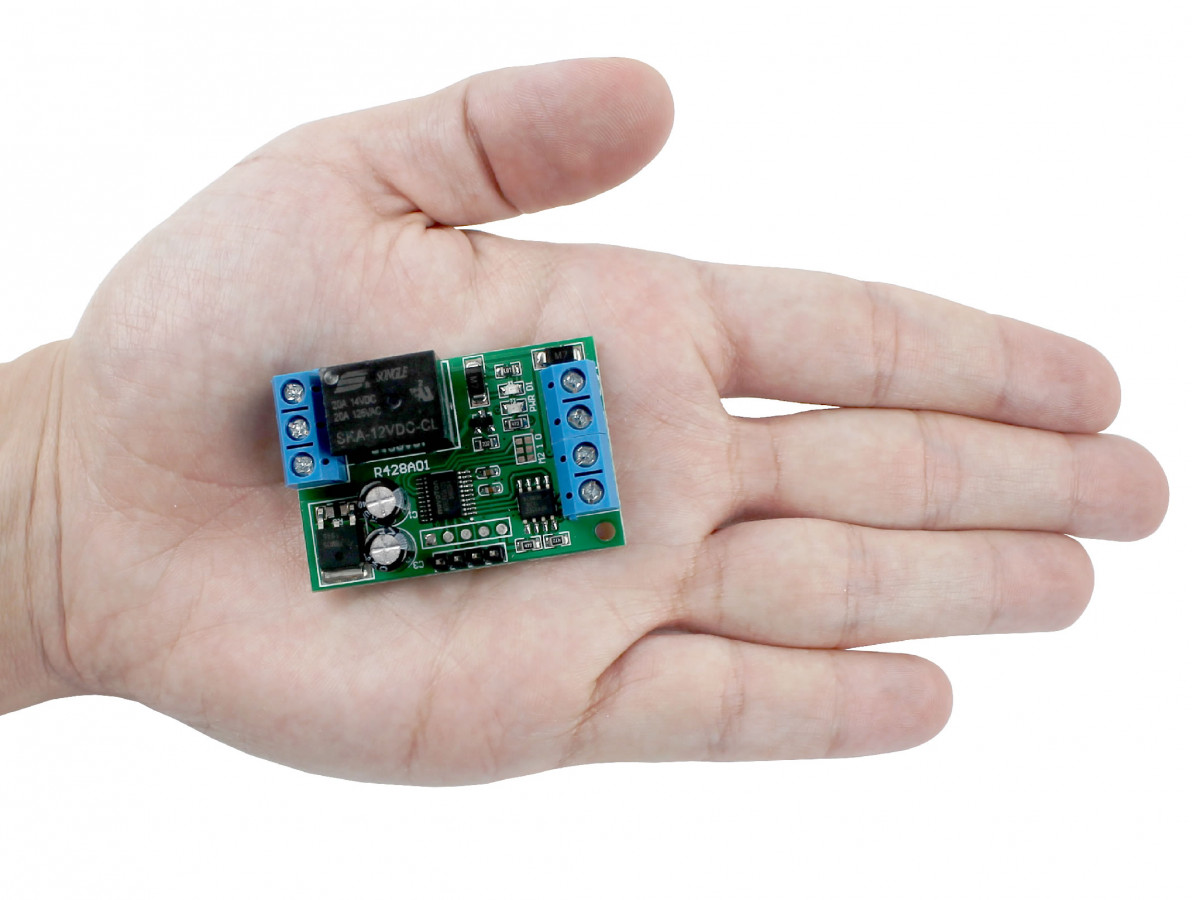

- Dimensões (CxLxA): 45x30x15mm;
- Peso: 17g.
