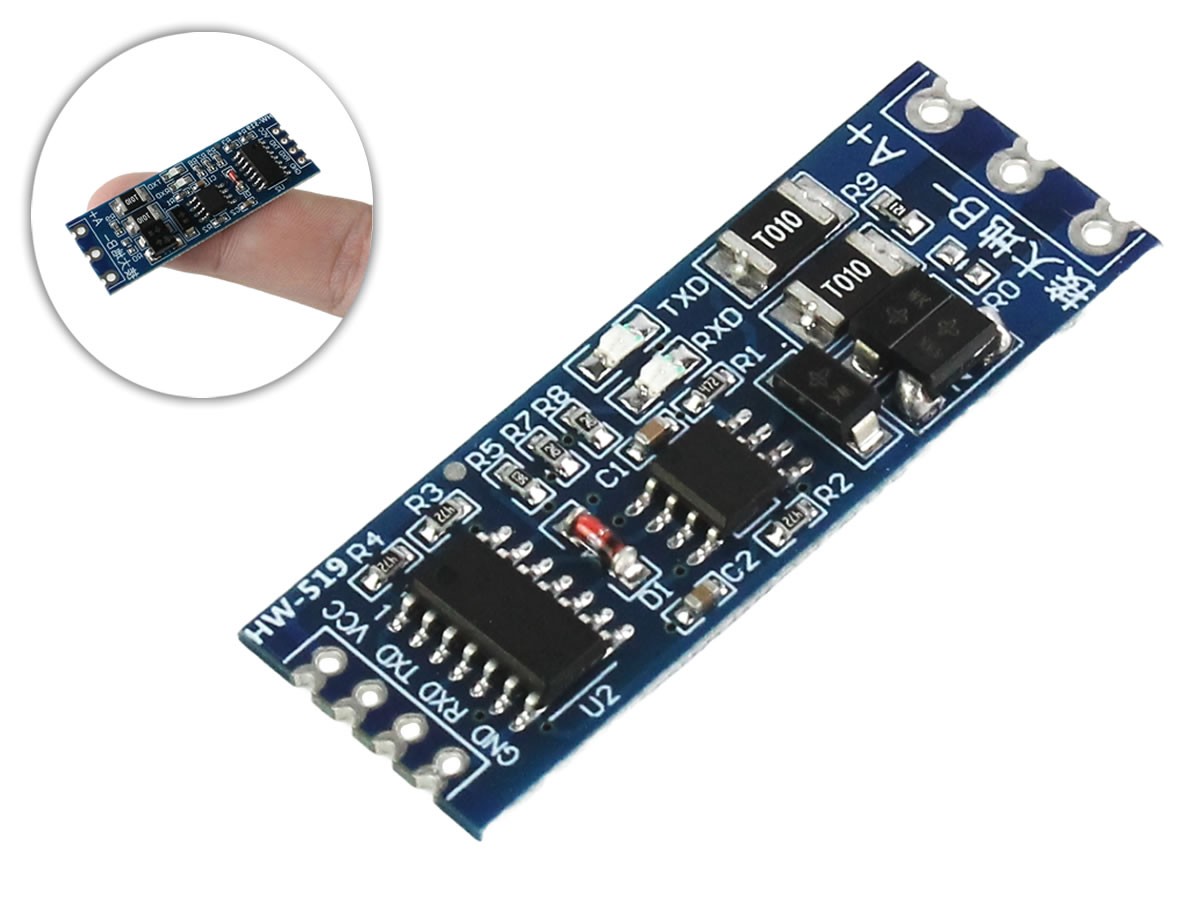

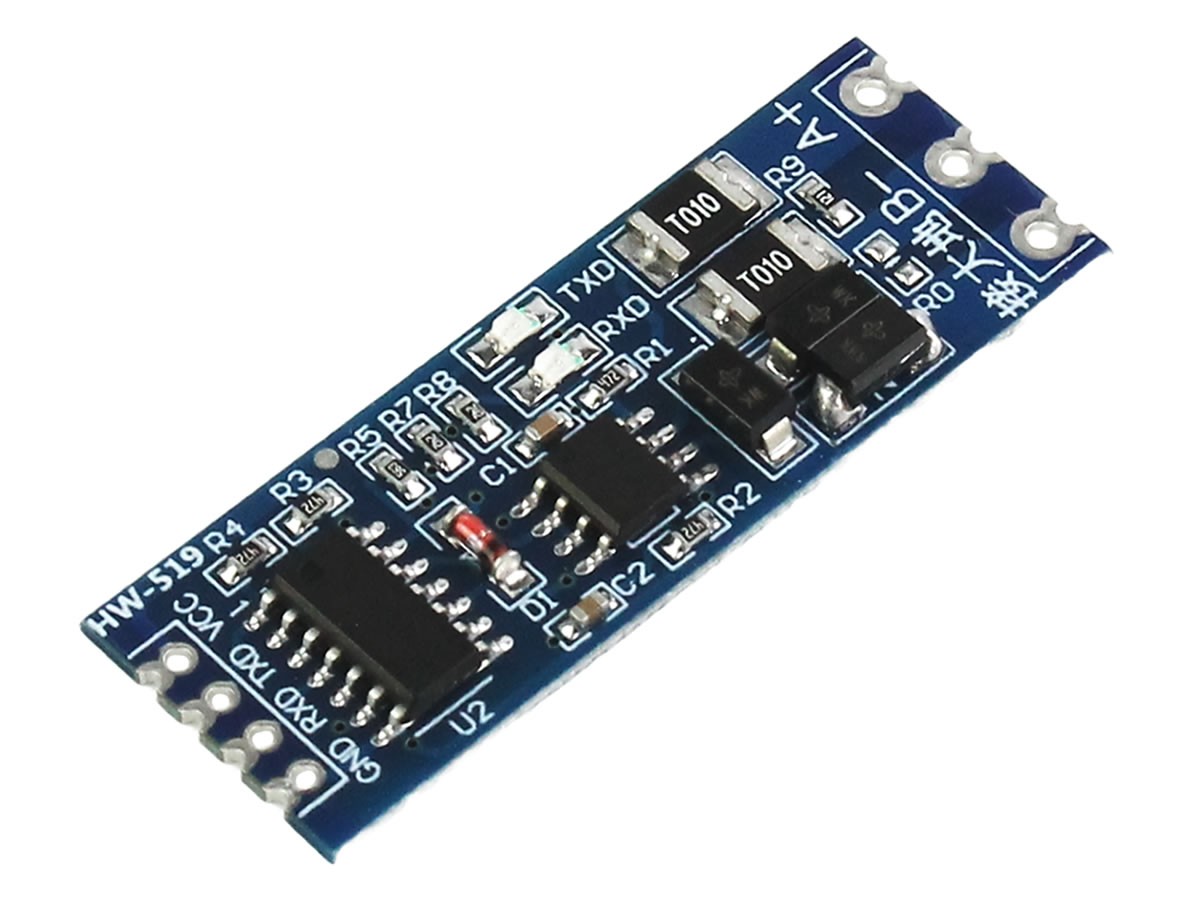

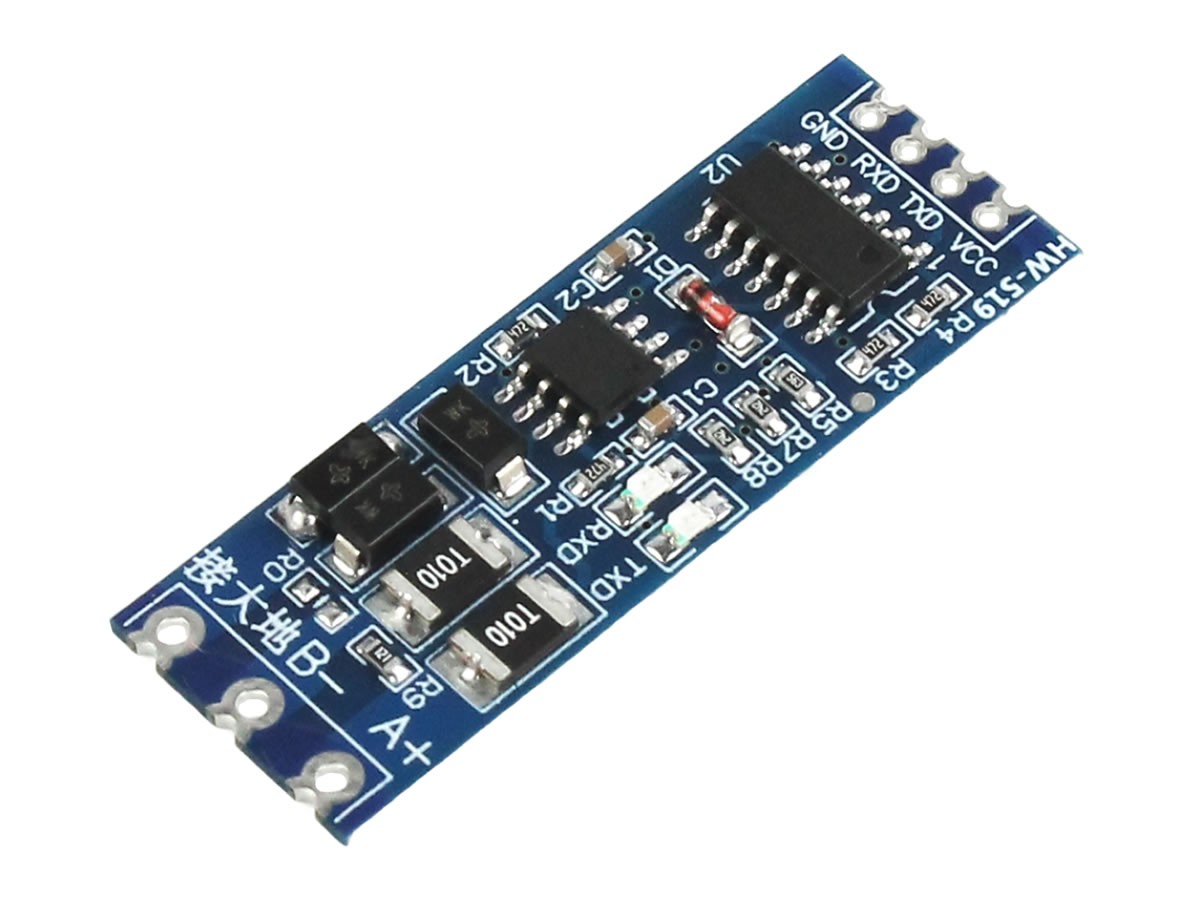

Conversor TTL para RS485 - HW-519

O Conversor TTL para RS485 - HW-519 é um produto que emprega grande tecnologia, sendo usado para fazer a conversão de dados TTL para o protocolo RS485 ou vice-versa.

Na prática é utilizado em casos nos quais é necessário transmitir uma comunicação de um Arduino em linguagem TTL para um protocolo RS485 ou enviar dados de um protocolo RS485 para um Arduino, que possui linguagem TTL.

Este Conversor de dados Serial TTL para RS485 converte os dados TTL, o qual é de uma família difundida de circuitos integrados, geralmente utilizados em aplicações no controle industrial, computadores, sintetizadores, eletrônica de consumo, etc.

Os circuitos da linguagem TTL têm como principal característica sua utilização de sinais de 5 Volts convertidos para níveis lógicos altos, devido a esse fato, é comumente utilizado por plataformas de prototipagem.

Do mesmo modo, o protocolo RS485 convertido pelo Conversor de dados TTL para RS485 é utilizado em uma gama diversificada de aplicações, como, por exemplo, sistemas de computadores e de automação.

Sua vantagem em relação ao protocolo RS232 é sua velocidade, menor ruído na linha e permite distâncias maiores com cabos chegando até 1200 metros (recomendável 800m com cabo 2x1,5mm²).

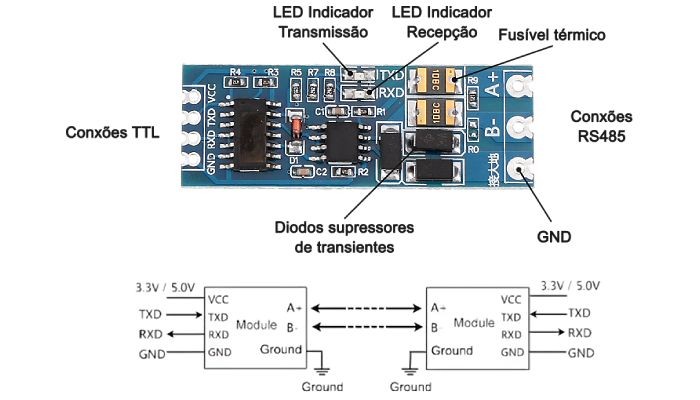

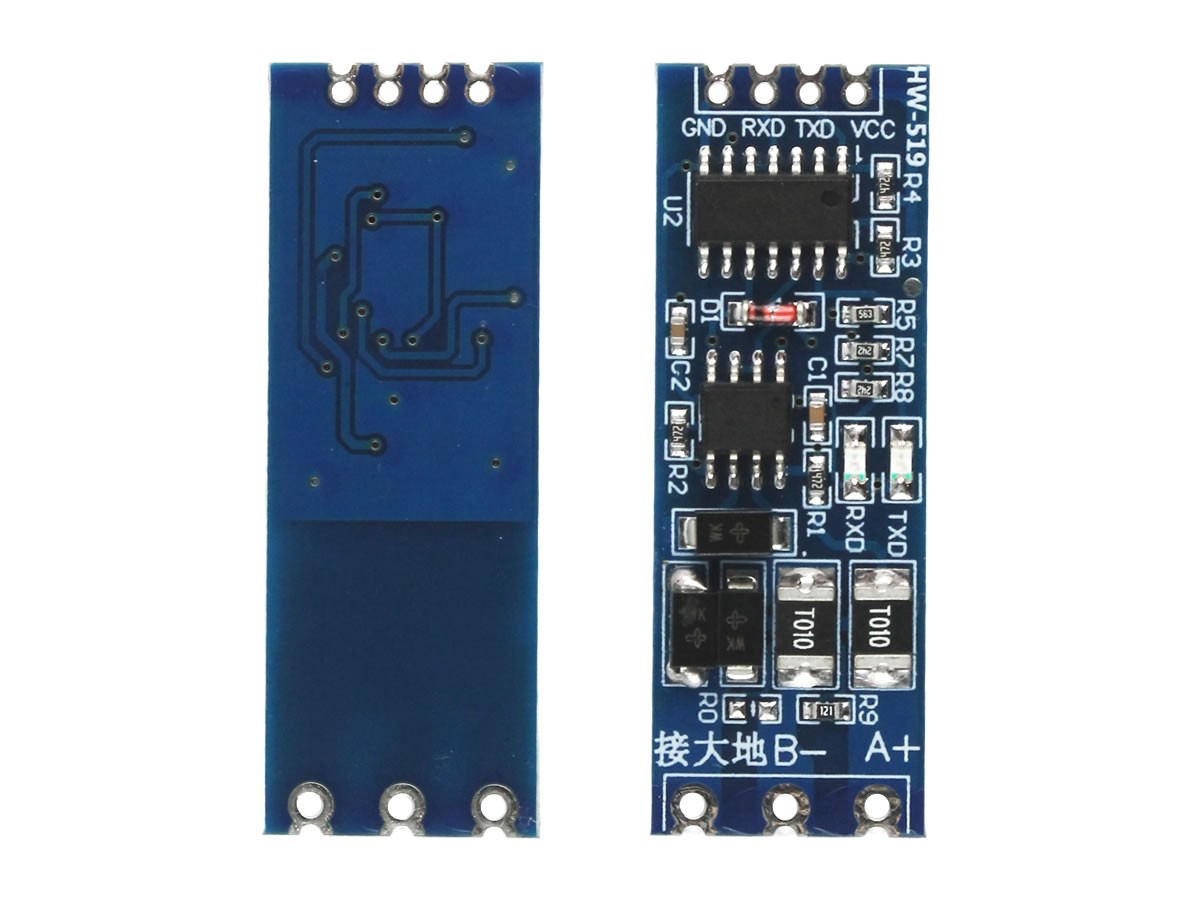

Conexões pinos conversor TTL para RS485

Na placa do módulo possui um jumper (R0), que pode ser utilizado para ativar o resistor terminador (120Ω), esse resistor é necessário no dispositivo que está no início e no dispositivo final do barramento.

O padrão RS485 prevê uma comunicação half-duplex, ou seja, não se pode transmitir e receber dados simultaneamente. Outros módulos conversores TTL/RS485 precisam ser configurados previamente para modo recepção ou transmissão antes de cada uma das operações. Já este Módulo Conversor TTL para RS485 irá realizar esse ajuste automaticamente tornando a operação tão simples quanto uma comunicação serial TTL, além disso possui LEDs indicadores de operação (TXD/RXD).

Se você precisa compartilhar dados entre dispositivos que tem comunicação com formato diverso, vai precisar do Conversor de dados TTL para RS485.

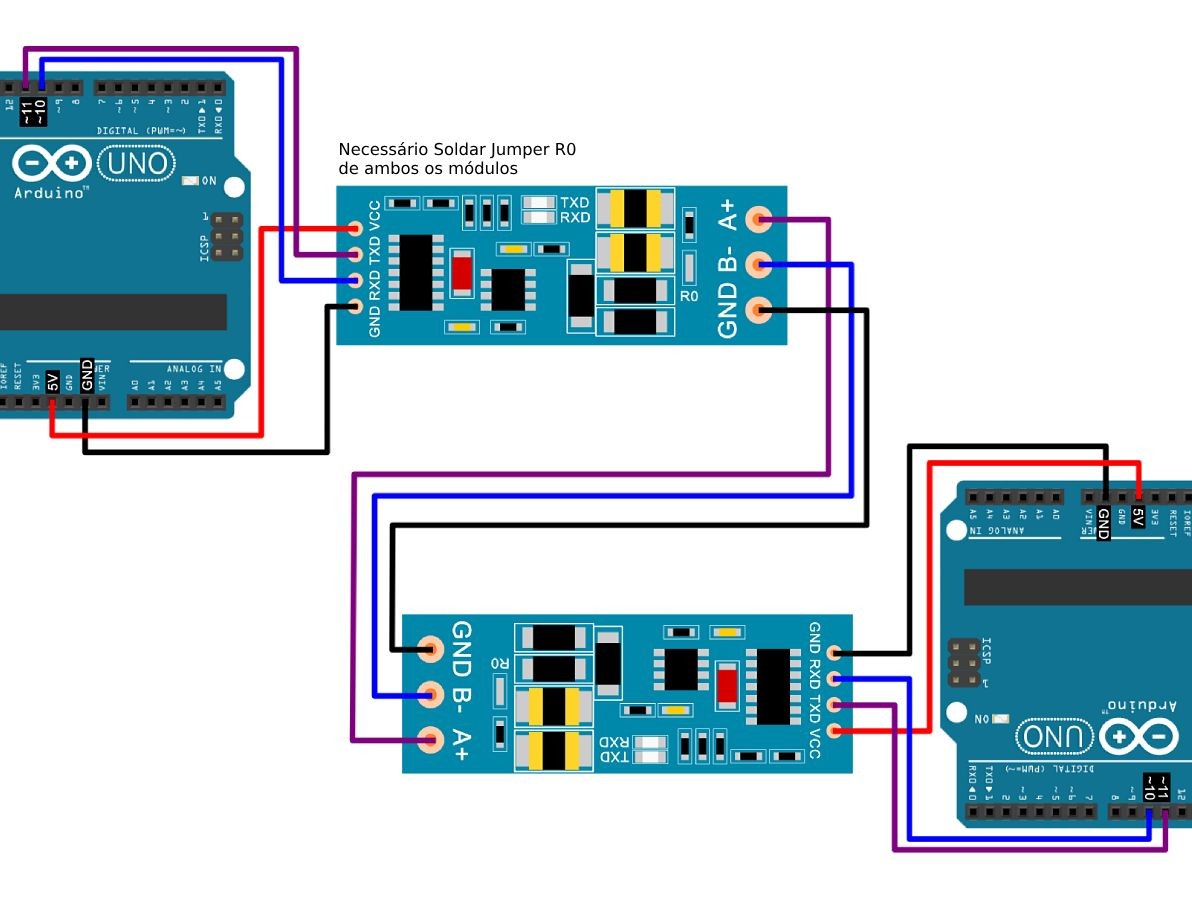

Ligação Projeto com RS485 HW-519

Faça download do projeto: "Troca de mensagem RS485".
