Conversor RS485 para Sensor NTC 10K Modbus RTU

O Conversor RS485 para Sensor NTC 10K Modbus RTU é um dispositivo eletrônico muito utilizado para comunicação entre máquinas e sensores, vindo a atuar de forma a enviar os dados recebidos pelo sensor de temperatura para um computador ou outros equipamentos com comunicação RS485.

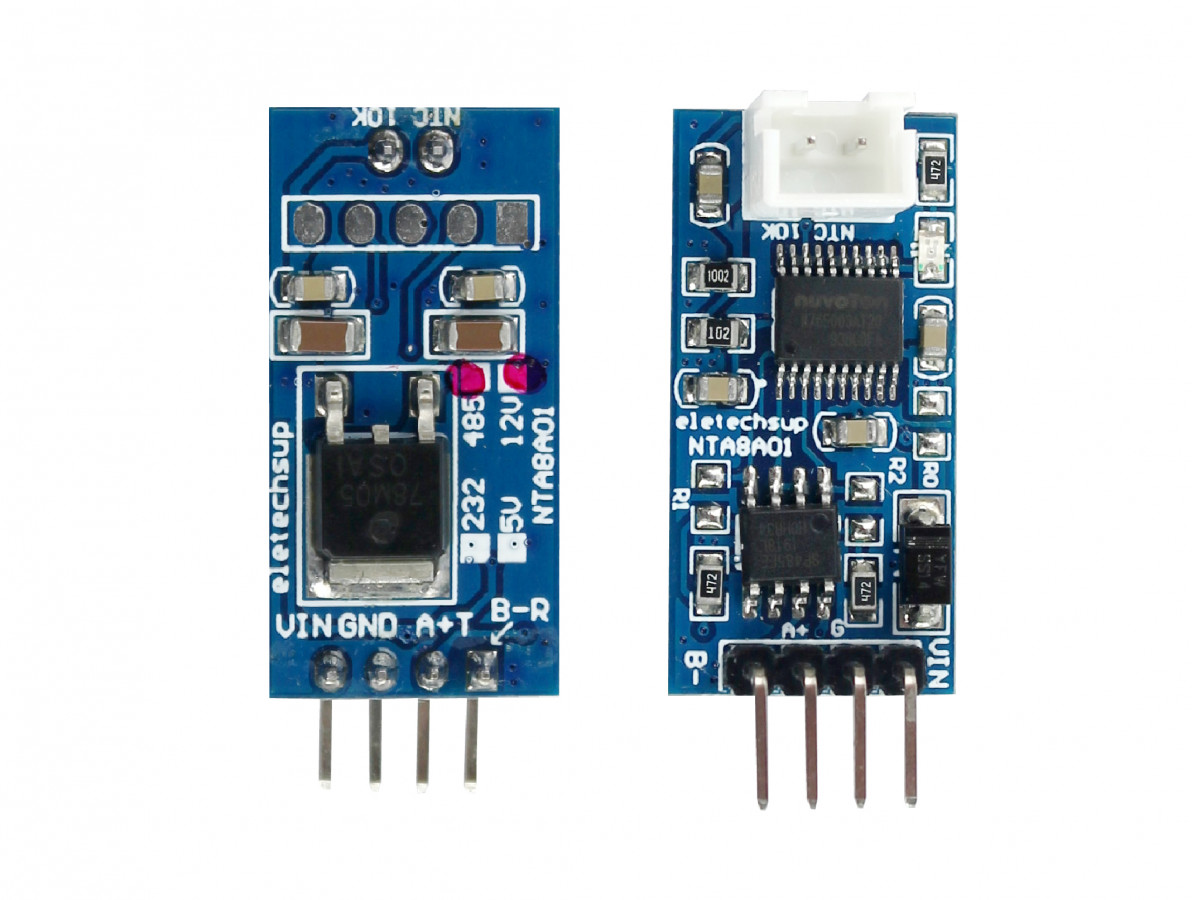

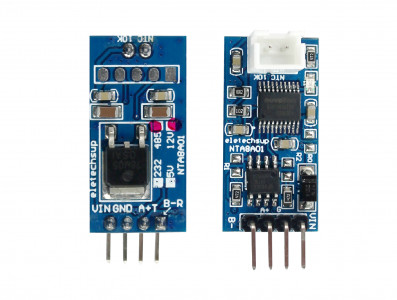

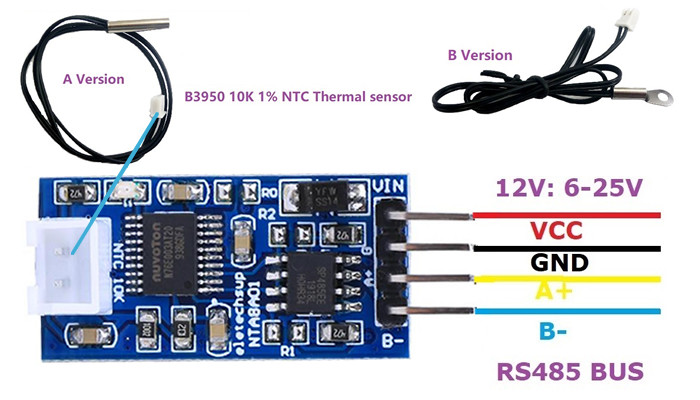

Pinagem Conversor RS485 para Sensor NTC 10K Modbus RTU

Para alimentação, é necessário utilizar tensões contínuas entre 6 e 25VDC (recomenda-se usar 12V) via pinos (necessita de soldagem) identificados na placa como “GND” e “VIN”, já a comunicação RS485 (compatível com Modbus RTU) é feita pelo mesmo tipo de pinos, mas identificados como “B-” e “A+”.

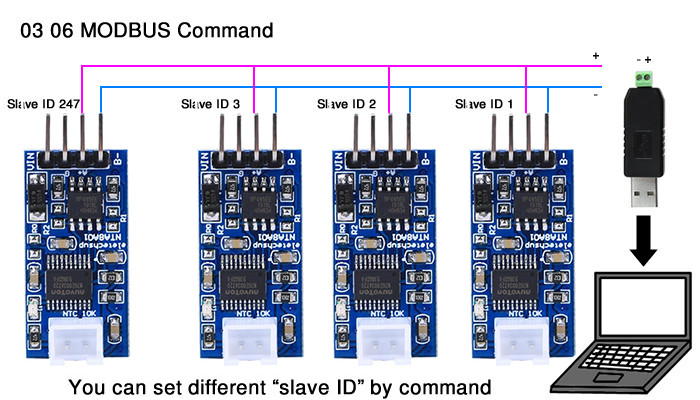

Conversor RS485 para Sensor NTC 10K Modbus RTU Conexão Computador

O Conversor RS485 para Sensor NTC 10K Modbus RTU possui um conector 2 pinos para conexão com conector presente no sensor de temperatura, sendo compatível com sensores de temperatura NTC 10K. Importante lembrar que para comunicação com o computador será preciso utilizar um Conversor USB para RS485 CH340 (não acompanha), podendo ainda optar por um Conversor RS485 para Ethernet TCP/IP (não acompanha) e assim ter os dados na Internet.

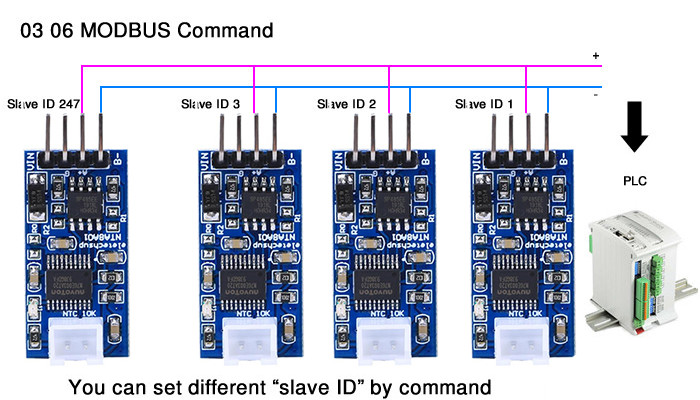

Conversor RS485 para Sensor NTC 10K Modbus RTU Conexão PLC

Muito versátil, o Conversor RS485 para Sensor NTC 10K Modbus RTU também é capaz de trabalhar com CLPs, onde no modo de comando MODBUS pode suportar até 247 dispositivos em paralelo por meio de apenas 2 fios possibilita a criação de uma rede com diversos módulos RS485 que podem ser controlados remotamente, trazendo muito mais praticidade e redução de custos de comunicação em equipamentos industriais, controles termostáticos, sistemas termicamente sensíveis, instrumentos de medição, medição de temperatura em horta e armazéns, etc.

CARACTERÍSTICAS:

ESPECIFICAÇÕES:
