Controlador de Relé 8 Canais 5V RS485 Modbus RTU RS232 TTL

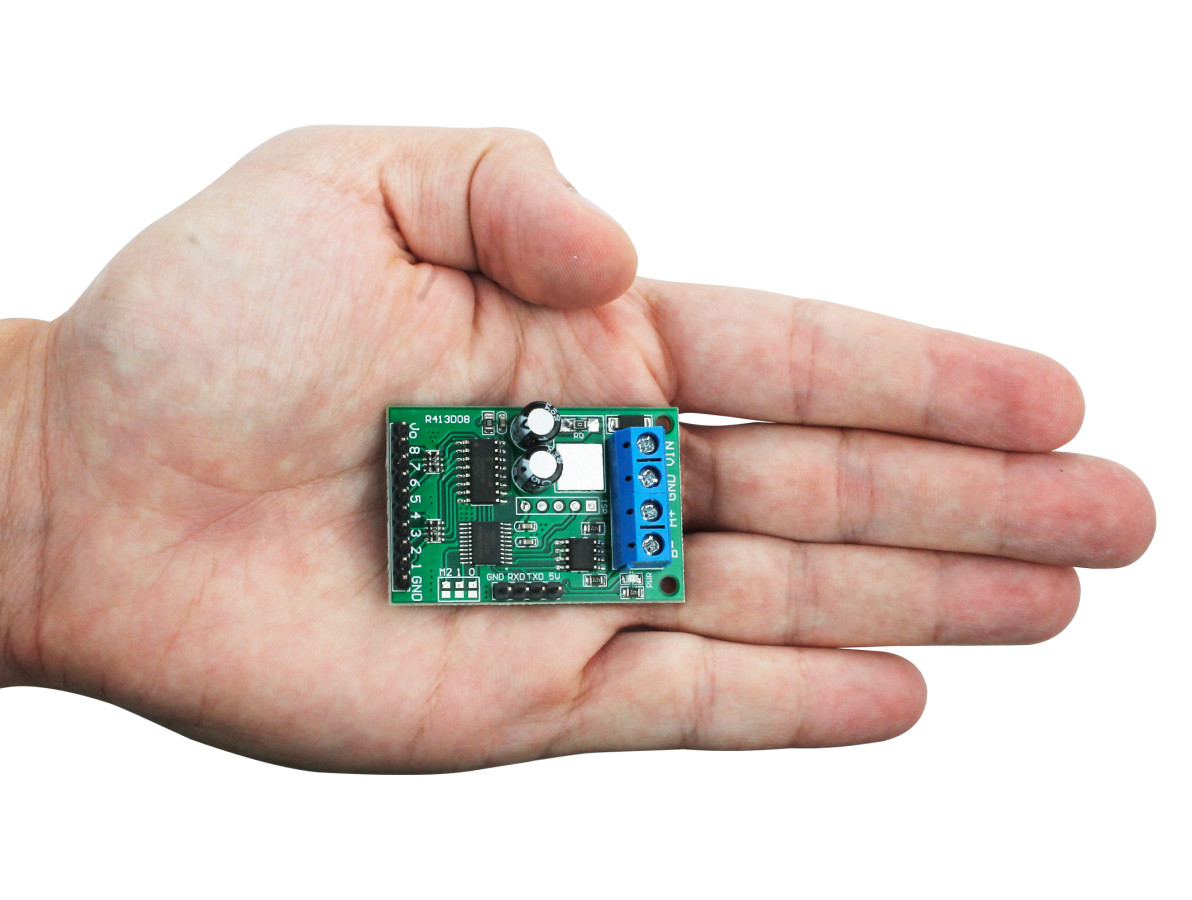

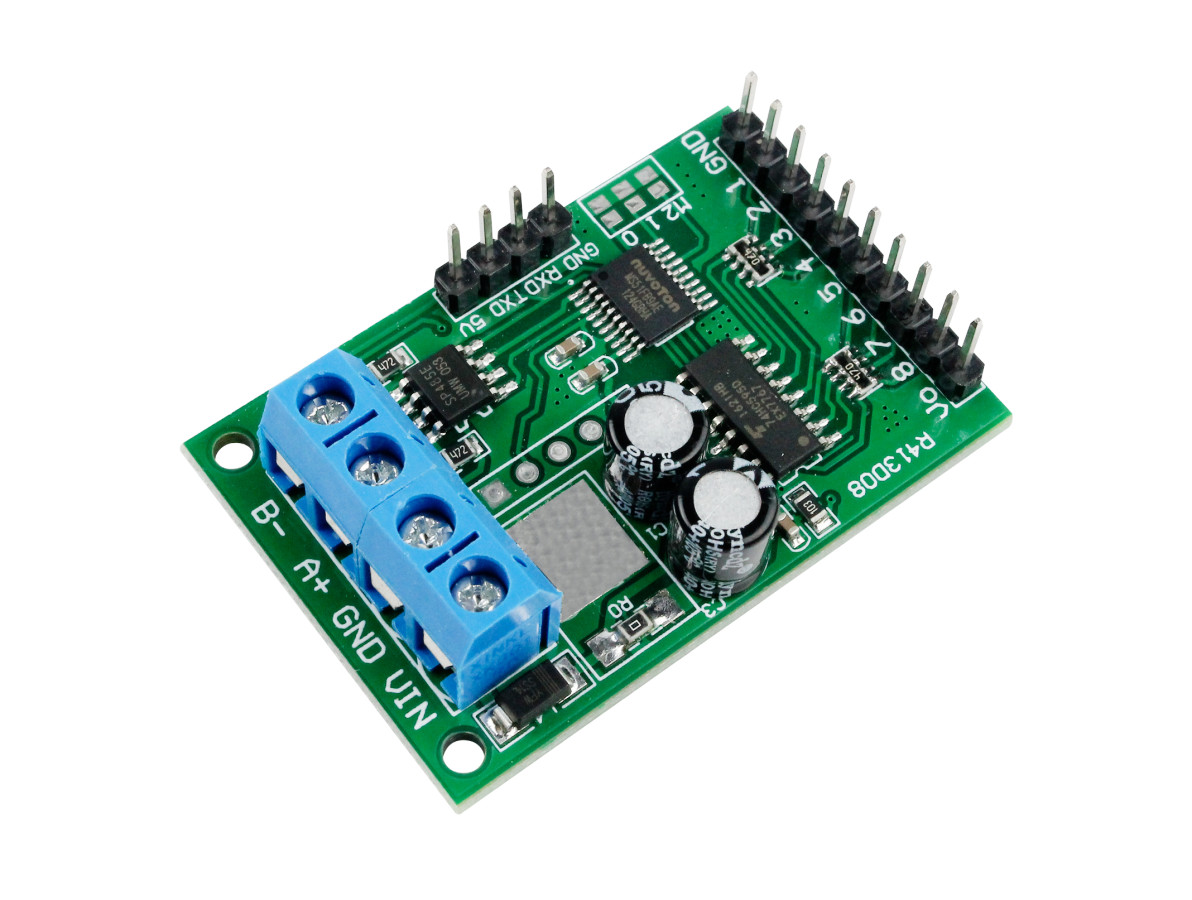

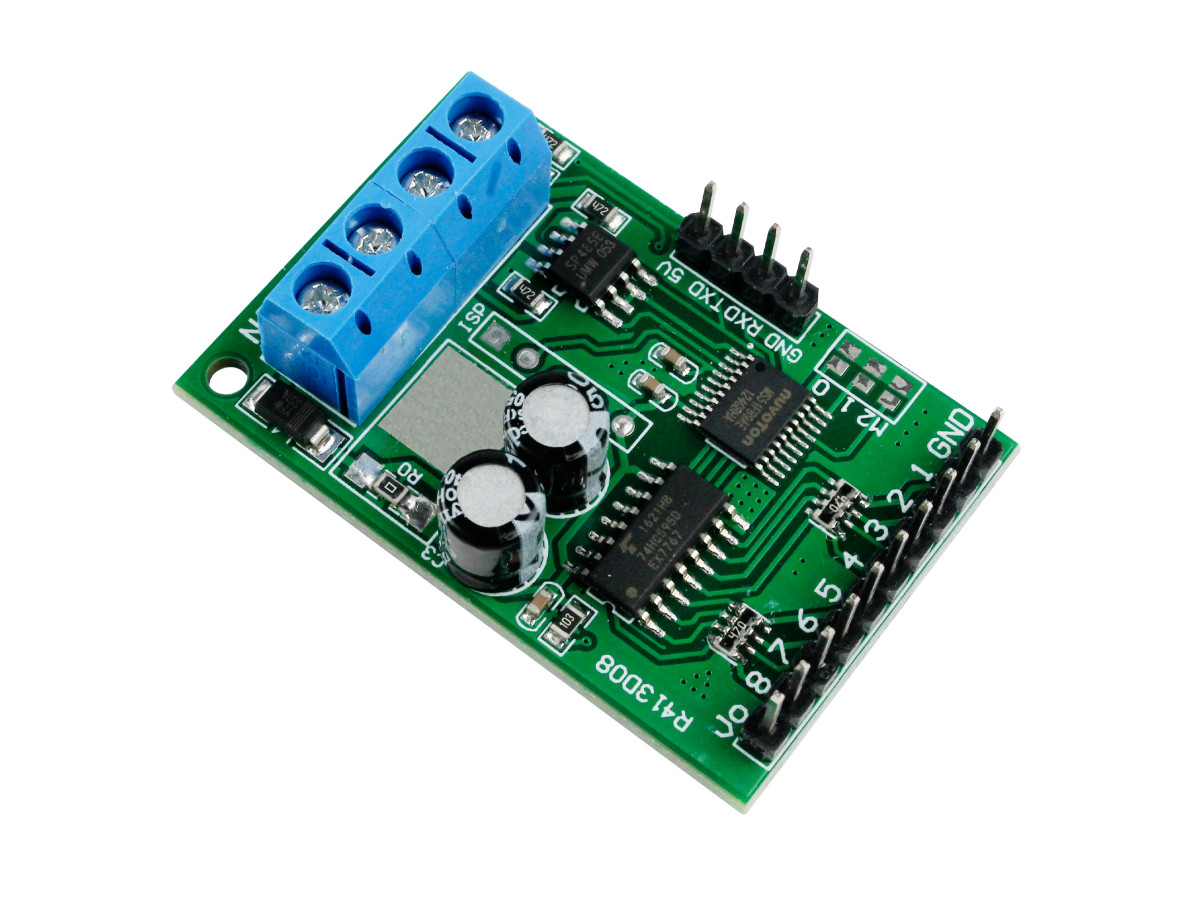

O Controlador de Relé 8 Canais 5V RS485 Modbus RTU RS232 TTL R413D08 é um dispositivo eletrônico que possibilita controlar o sinal de até 8 relés por meio de comandos AT e MODBUS via comunicação RS232 ou RS485, possibilitando integração entre máquinas e dispositivos elétricos com total controle a distância.

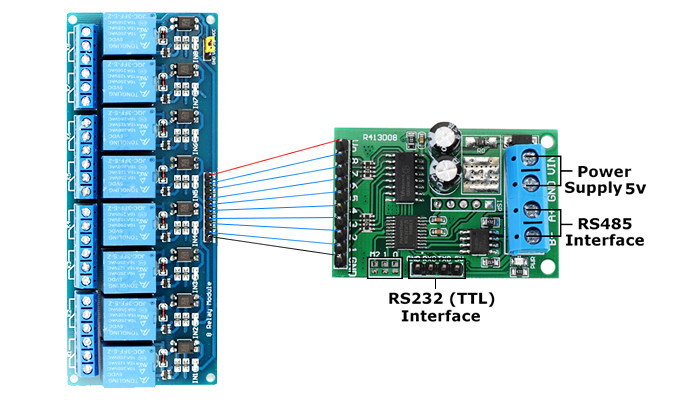

Conexão Controlador RS485 Modbus com Rele

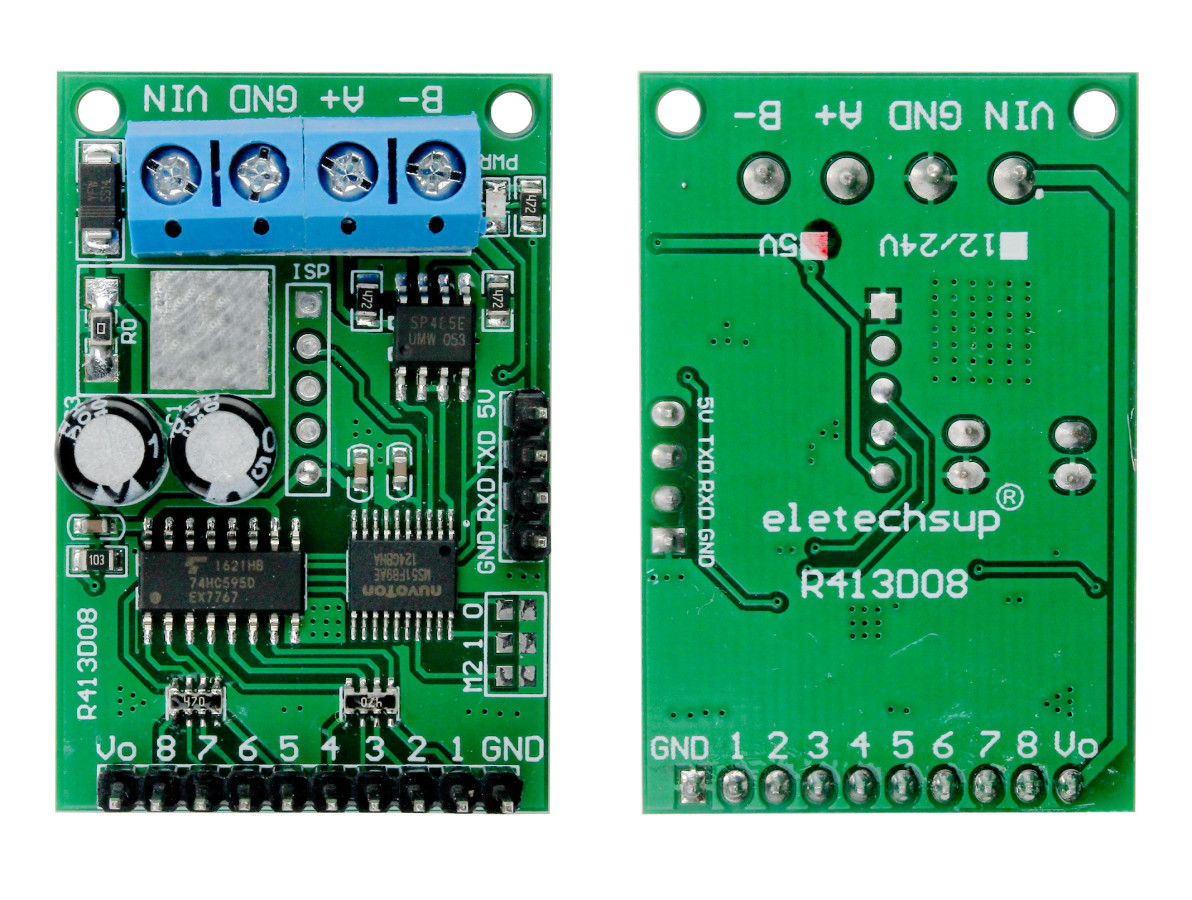

Para alimentação, é necessário utilizar tensões contínuas de 5VDC via bornes a parafuso, identificados na placa como “GND” e “VIN”, já a comunicação RS485 (compatível com Modbus RTU) é feita pelo mesmo tipo de bornes, mas identificados como “B-” e “B+” e a comunicação RS232 é feita via pinos laterais identificados como “GND”, “RXD”, “TXD” e “5V”.

Importante lembrar que para comunicação com o computador será preciso utilizar um Conversor USB para RS485 CH340 (não acompanha), podendo ainda optar por um Conversor RS485 para Ethernet TCP/IP (não acompanha) e assim ter os dados na Internet.

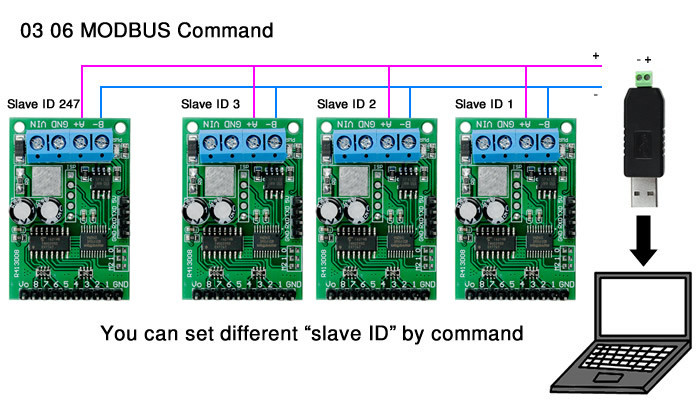

Controlador de Relé 8 Canais 5V RS485 Modbus RTU RS232 TTL com Computador

Muito versátil, o Controlador de Relé 8 Canais 5V RS485 Modbus RTU RS232 TTL R413D08 também é capaz de trabalhar com PLCs, onde no modo de comando MODBUS pode suportar até 247 dispositivos em paralelo, lembrando que o comando AT pode ser inserido pelo super terminal da porta serial (assistente da porta serial), além da entrada do super terminal da porta serial, o comando MODBUS também pode ser inserido com "Modbus Poll".

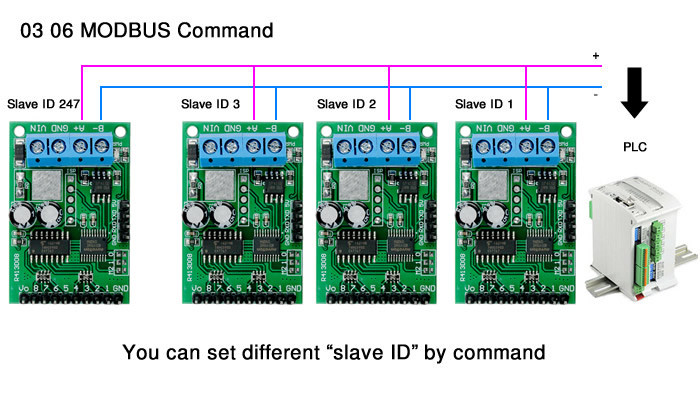

Controlador de Relé 8 Canais 5V RS485 Modbus RTU RS232 TTL com PLC

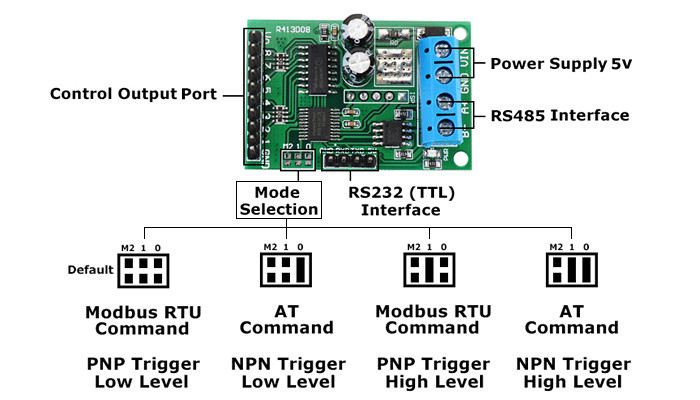

Como ele suporta dois tipos de comando (AT e MODBUS), é possível fazer a seleção por meio de pinos que devem ser conectados por meio de soldagem, bem como se a saída será de nível baixo (Low) ou alto (High). Por padrão, é enviado para comando MODBUS com nível baixo na saída. Veja os modos de configuração:

Conexões Controlador de Relé 8 Canais 5V RS485 Modbus RTU RS232 TTL

Como utilizar comandos MODBUS

1. Conexão do Módulo RS485

- Conecte seu módulo ao conversor RS485, utilizando as entradas A e B.
- Alimente o módulo com 5VCC.

2. Configuração do Software

- Utilize o programa USR-TCP232-Test.
- Selecione a porta COM correspondente ao seu conversor RS485.
- Configure as seguintes definições:

- Baud Rate (BaudR): 9600
- Paridade (DPaity): NONE
- Bits de Dados (DataB): 8 bits
- Bits de Parada (StopB): 1 bit

- Clique em "Open" para abrir a conexão.
- Em "Send Options", marque apenas a opção "Send As Hex".

3. Envio de Comandos

Abrir Todas as Saídas

Na caixa de texto à esquerda, digite:

01 06 00 00 07 00 8B FA

Clique em "Send".

- Resultado: Todas as saídas devem ser abertas. Meça com um multímetro entre o GND e a porta 1; não deverá haver tensão.

Fechar Todas as Saídas

1. Na caixa de texto à esquerda, digite:

   01 06 00 00 08 00 8E 0A

2. Clique em "Send".
   - Resultado: Todas as saídas devem ser fechadas. Meça com um multímetro entre o GND e a porta 1; deverá haver 5V

4. Controle de Canal Individual

Fechar Canal 1

1. Na caixa de texto à esquerda, digite:
   01 06 00 01 02 00 D9 6A
2. Clique em "Send".

Abrir Canal 1

1. Na caixa de texto à esquerda, digite:
   01 06 00 01 01 00 D9 9A
2. Clique em "Send".

Seguindo estas etapas, você poderá controlar seu módulo RS485 de forma simples e eficiente utilizando o protocolo Modbus.
