Conversor de Nível Lógico I2C 5V para 3.3V HW-024

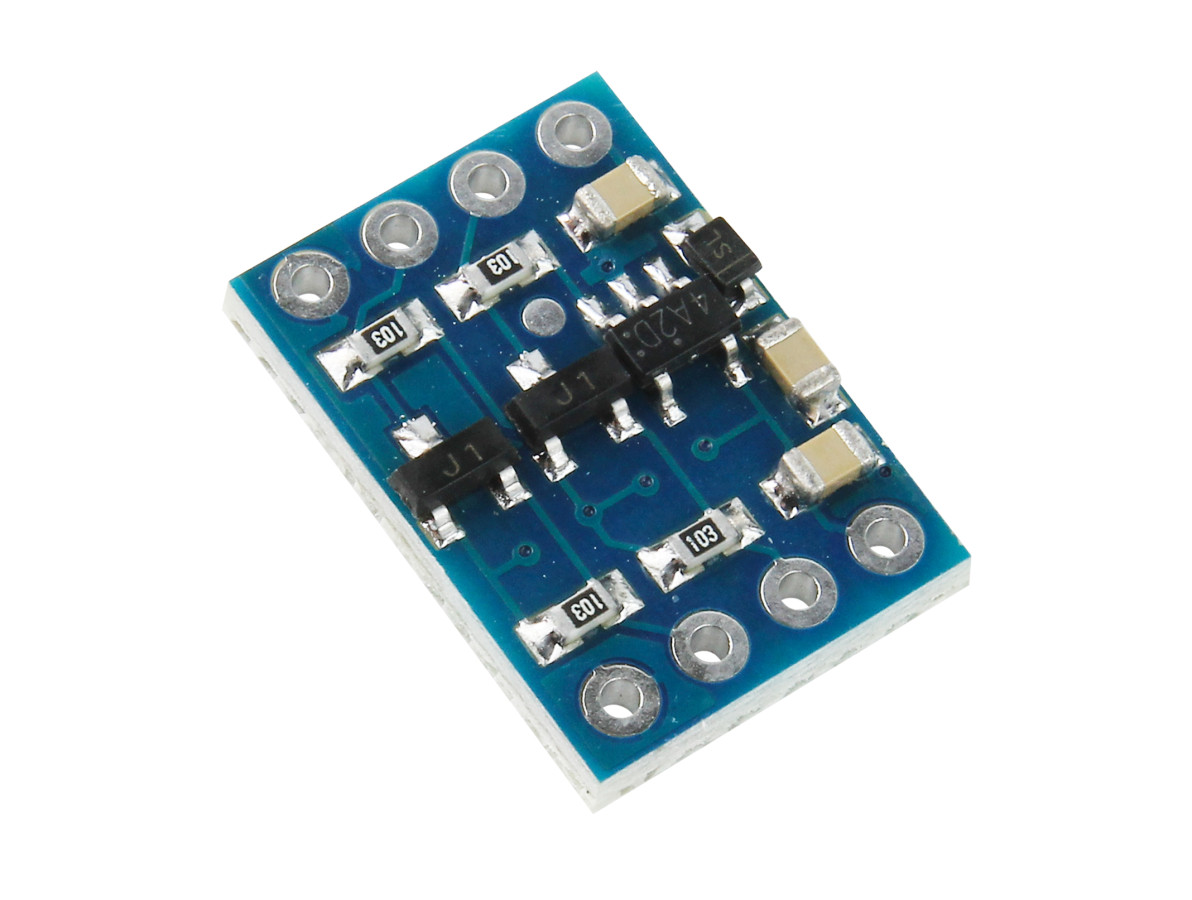

O Conversor de Nível Lógico I2C 5V para 3.3V HW-024 é um pequeno módulo eletrônico capaz de diminuir sinais I2C 5V para 3.3V de forma totalmente segura, possuindo a capacidade de trabalhar com sensores que operam com diferentes tensões para maior integração em projetos.

Esse modelo possui um único sentido de conversão, sendo assim, ele só pode converter a tensão 5V do canal A em 3.3V do canal B, e não pode converter a tensão 3.3V do canal B em 5V do canal A, por isso, fique atento no momento da utilização.

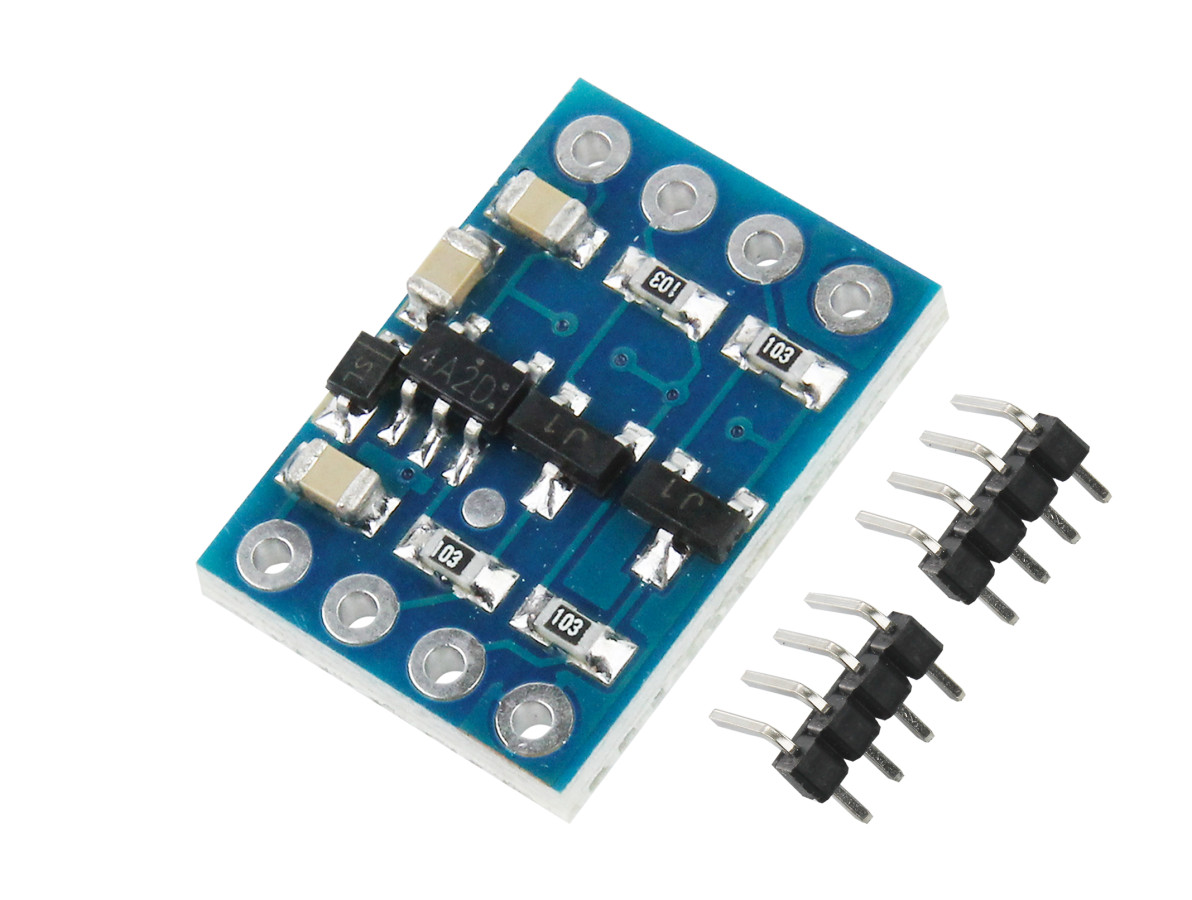

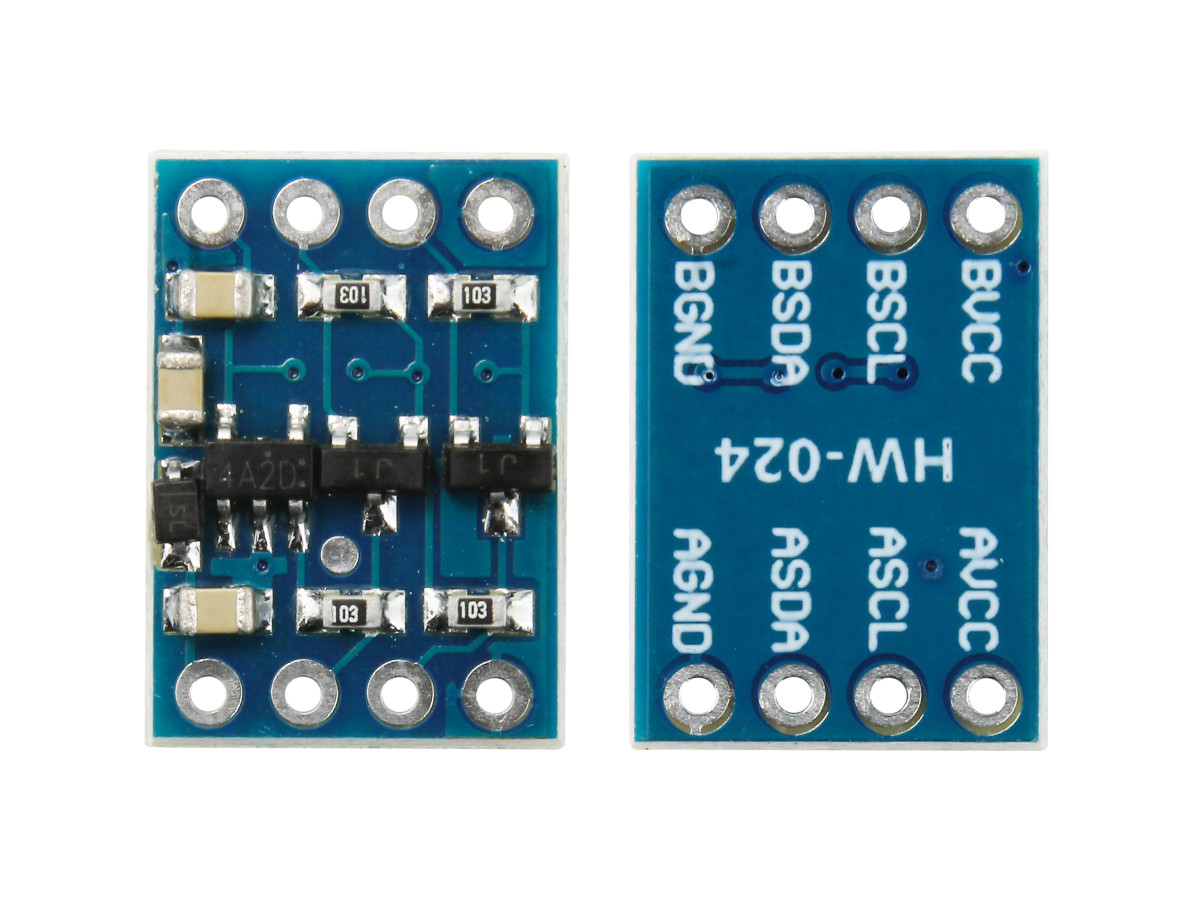

O Conversor de Nível Lógico I2C 5V para 3.3V HW-024 possui um total de 8 pinos (necessário soldagem), devendo ser conectados da seguinte forma: 1) AVCC conectar na fonte de alimentação do sistema 5V; (2) o ASCLl conectar ao sistema scl de 5V; (3) o ASDA conectar ao sistema sda 5v; (4) o AGND conectar ao sistema gnd de 5V; (5) BVCC conectar à fonte de alimentação do sistema 3.3V; (6) o BSCL conectar ao sistema scl 3.3V; (7) o BSDA conectar ao sistema sda 3.3V; (8) conectar BGND ao sistema gnd de 3.3V.

Vale destacar ainda que devido às dimensões muito reduzidas, apenas 16 milímetros de comprimento e 11 milímetros de largura, pode ser facilmente integrado nos mais diversos tipos de projetos robóticos e de automação residencial.
