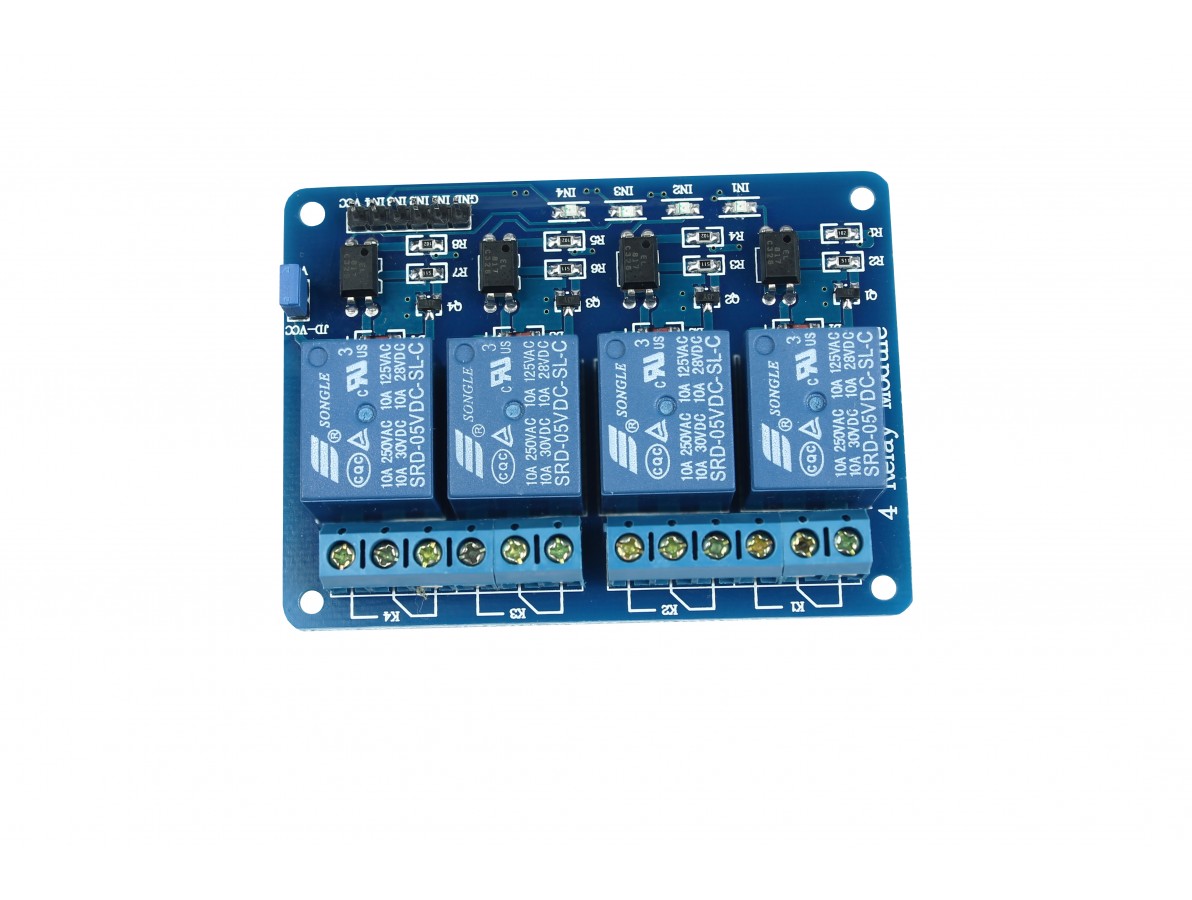

O Módulo Relé 5V 4 Canais é um módulo de acionamento que permite integração com um grande número de sistemas microcontroladores, dentre estes: Arduino, AVR, PIC, ARM, Raspberry PI, etc.
Por meio desta placa de acionamento ( módulo relé 5V ) é possível controlar até 4 dispositivos de corrente alternada, de até 10 A, como, por exemplo, lâmpadas, portões eletrônicos, ventiladores, etc.
Mais precisamente, o Módulo Relé 5V 4 Canais auxilia no desenvolvimento de casas futuristas ( projetos domóticos ) onde é possível o acionamento de diversos sistemas eletrônicos por meio de um aplicativo para smartphone. O sistema pode ser utilizado em conjunto com o ethernet shield, em que é possível controlar aparelhos elétricos via internet.

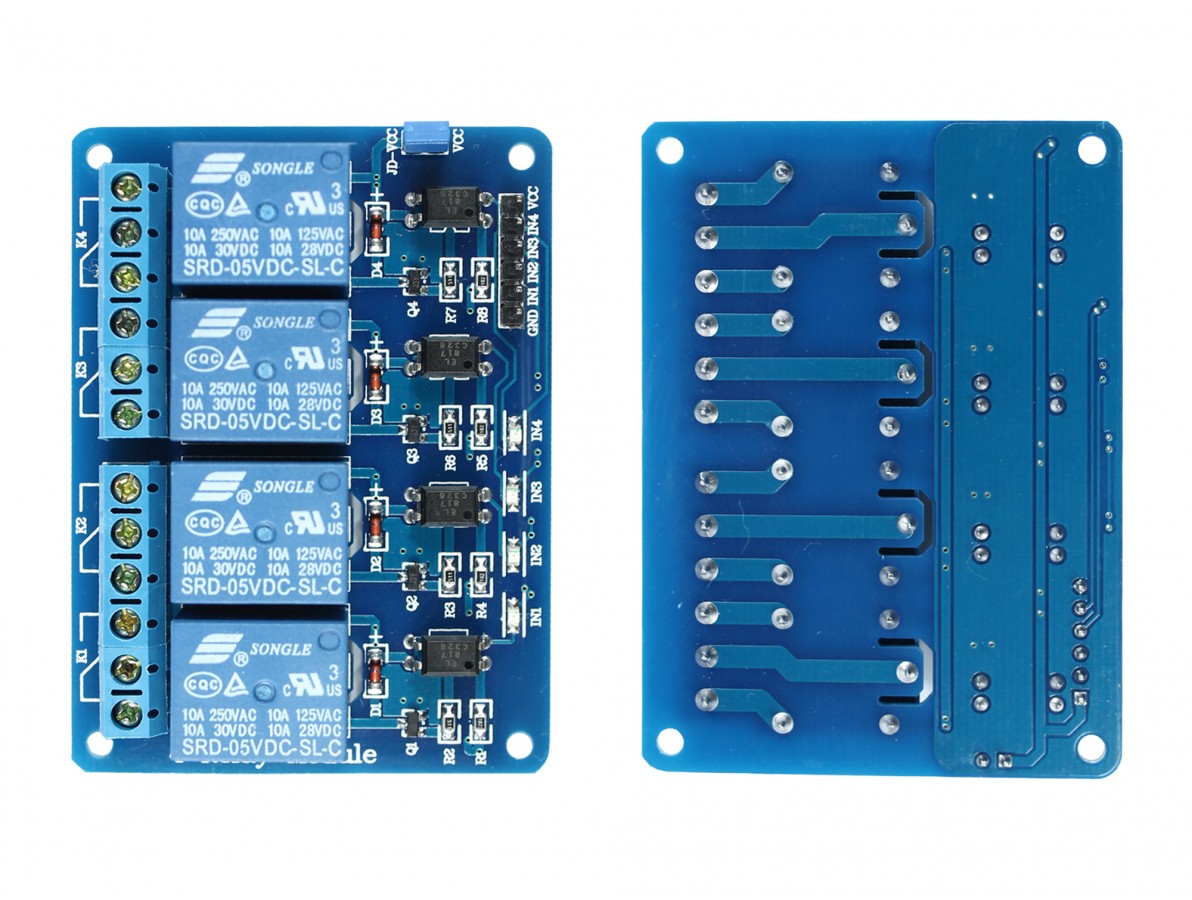

O Módulo Relé 5V possui 4 relés, o que permite sua aplicação em 4 sistema independentes, ou seja, pode ser utilizado para acionamento de 4 motores ou 4 lâmpadas, ou o que lhe for mais conveniente. E sem precisar montar complicados circuitos, já que essa placa tem praticamente tudo o que é necessário: diodo, transistor, relé e conectores.
O diferencial do Módulo Relé 5V 4 Canais é a presença de optoacopladores, componentes capazes de isolar uma região da outra, funcionando com um sistema de segurança que em casos de descargas elétricas (raios) protege o sistema microcontrolador.
ACESSE PROJETO COM MAIORES DETALHES EM NOSSO BLOG: Blog Usinainfo - CONTROLE TUDO COM APENAS UM CLICK! SUA CASA NUNCA MAIS SERÁ A MESMA!
CARACTERÍSTICAS:
- Módulo Relé 5V 4 Canais;
- 4 Relés;
- Sistema mais seguro, possui optoacopladores;
- Compatível com Arduino, AVR, PIC, ARM, Raspberry PI, etc.;
- Controle AC/DC;
- LED indicador de status;

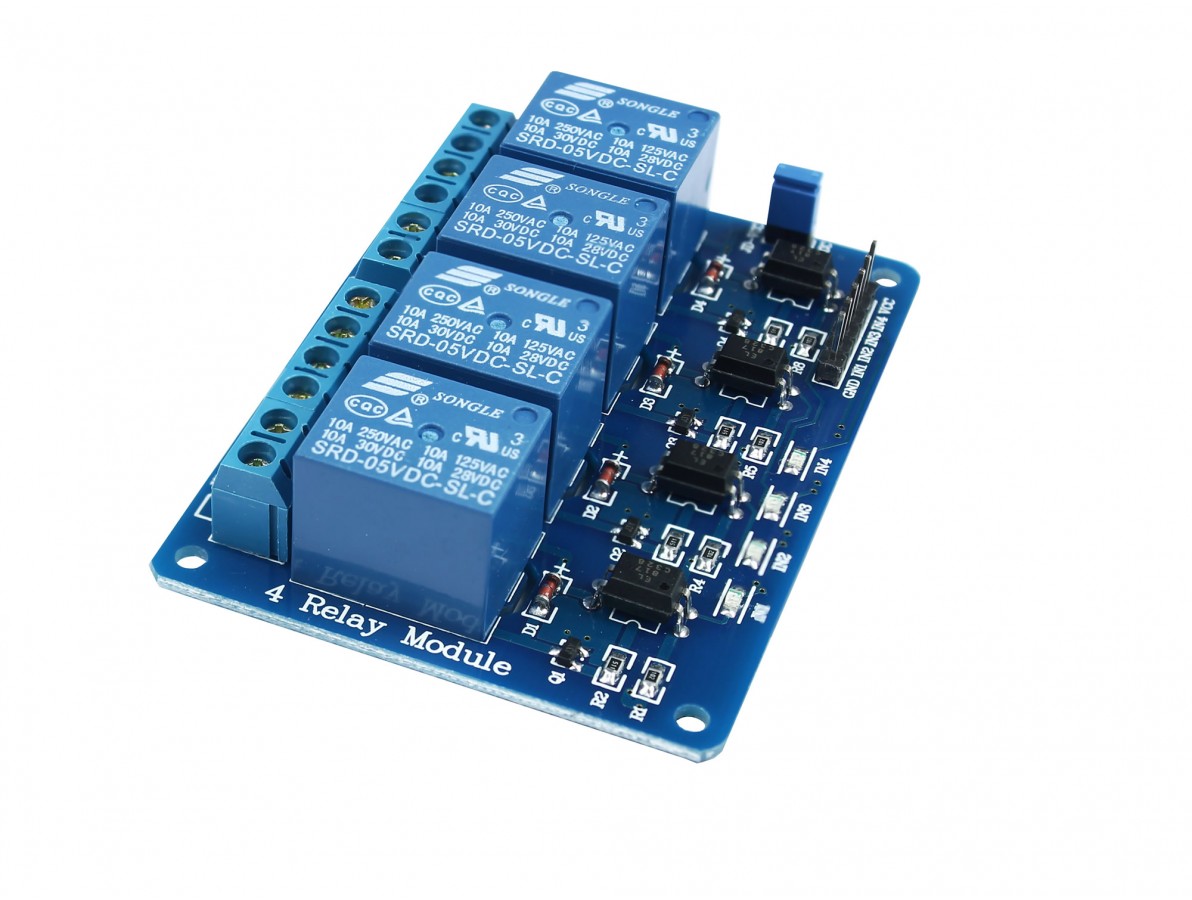

- Jumper seletor para alimentação externa (JD-VCC);
- 4 Buracos de 3mm para fixação na extremidades da placa.
ESPECIFICAÇÕES:
- Carga nominal: 10A 250VAC/ 10A 125VAC/ 10A 30VDC/ 10A 28VDC;
- Tensão de operação: 5VDC (VCC e GND);
- Tensão de sinal: TTL 5VCD (IN1, IN2, IN3, IN4);
- Saídas: Contato reversível NA (normal aberto), NF (normal fechado), C (comum);
- Corrente por canal: até 10A;

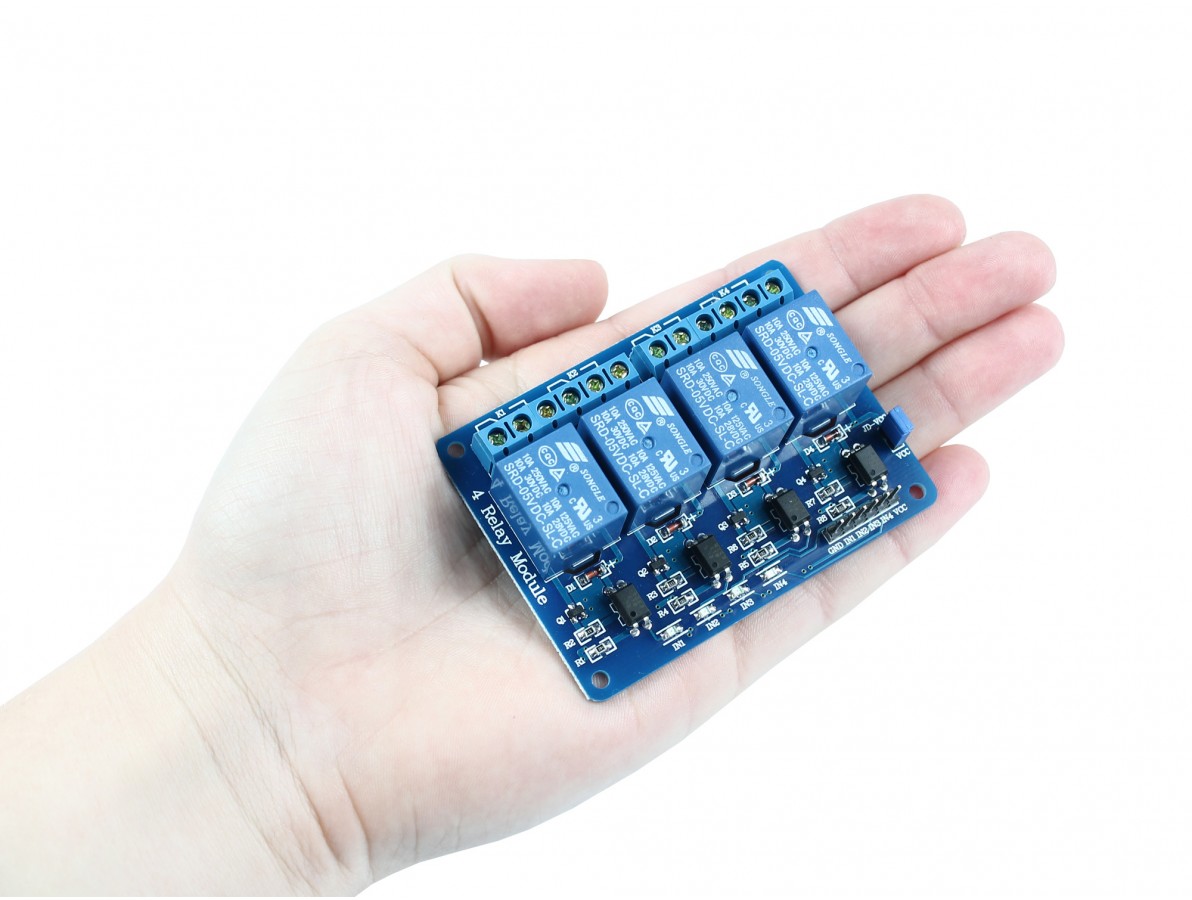

- Dimensões totais (CxLxA): ~73x54x17mm;
- Peso com embalagem: 60g.
