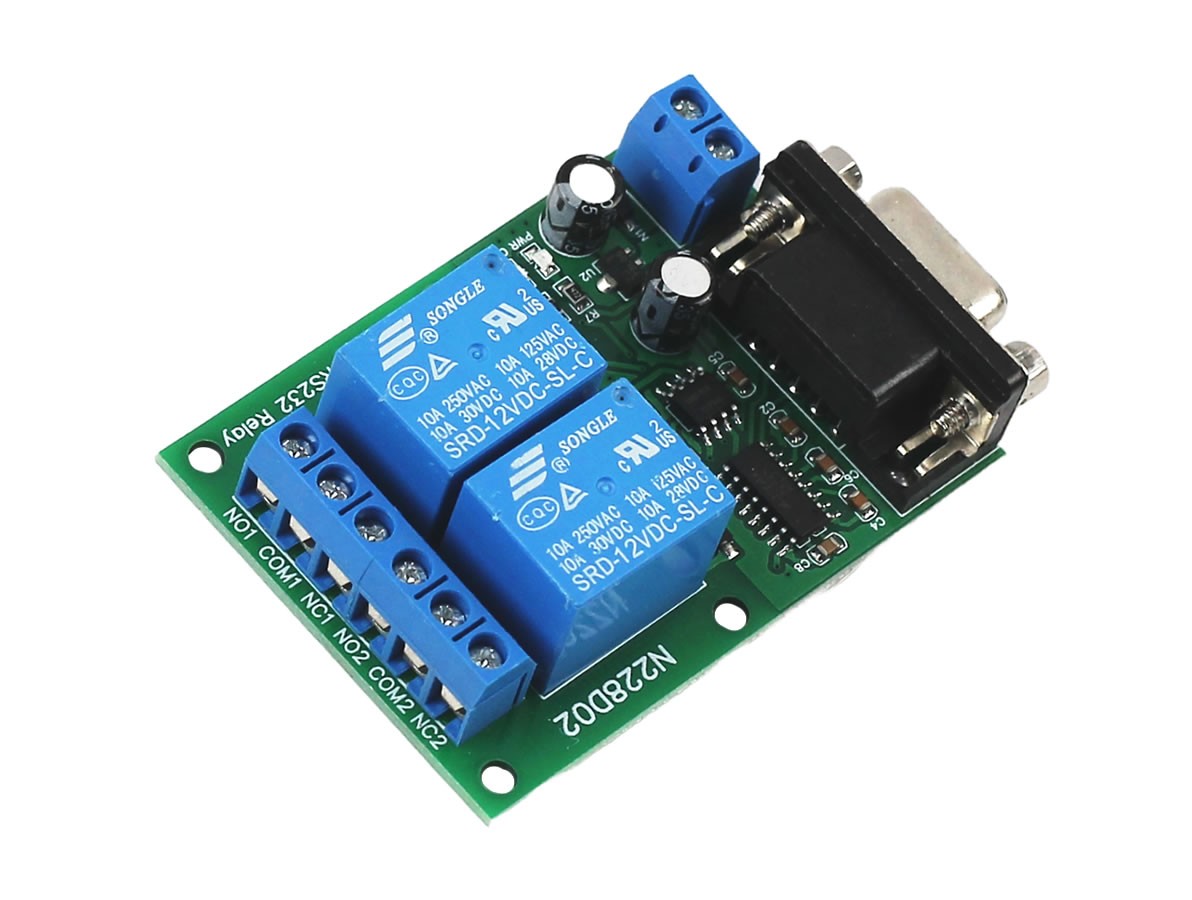

Modulo de rele bidirecional N228D02 12V - Imagem 1

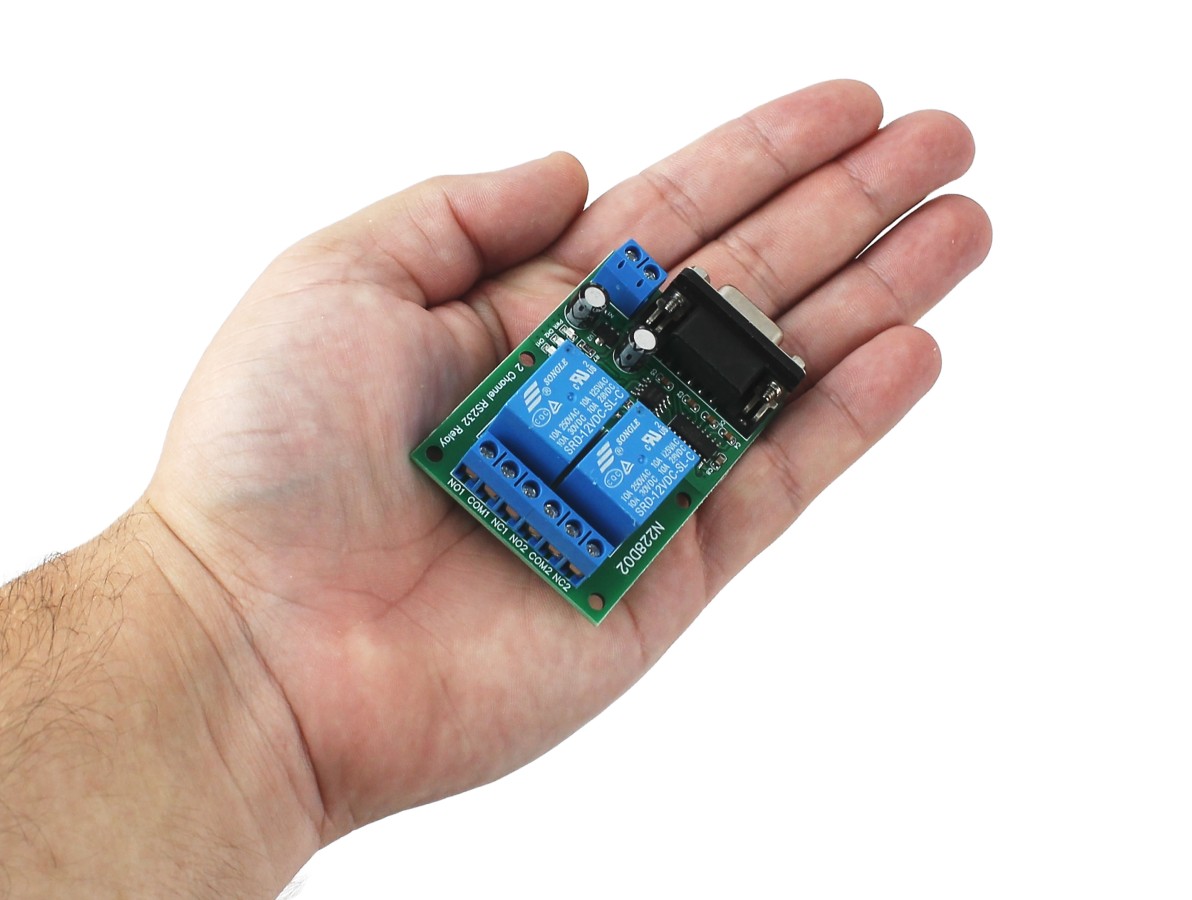

Modulo de rele bidirecional N228D02 12V - Imagem 2
Modulo de rele bidirecional N228D02 12V - Imagem 3

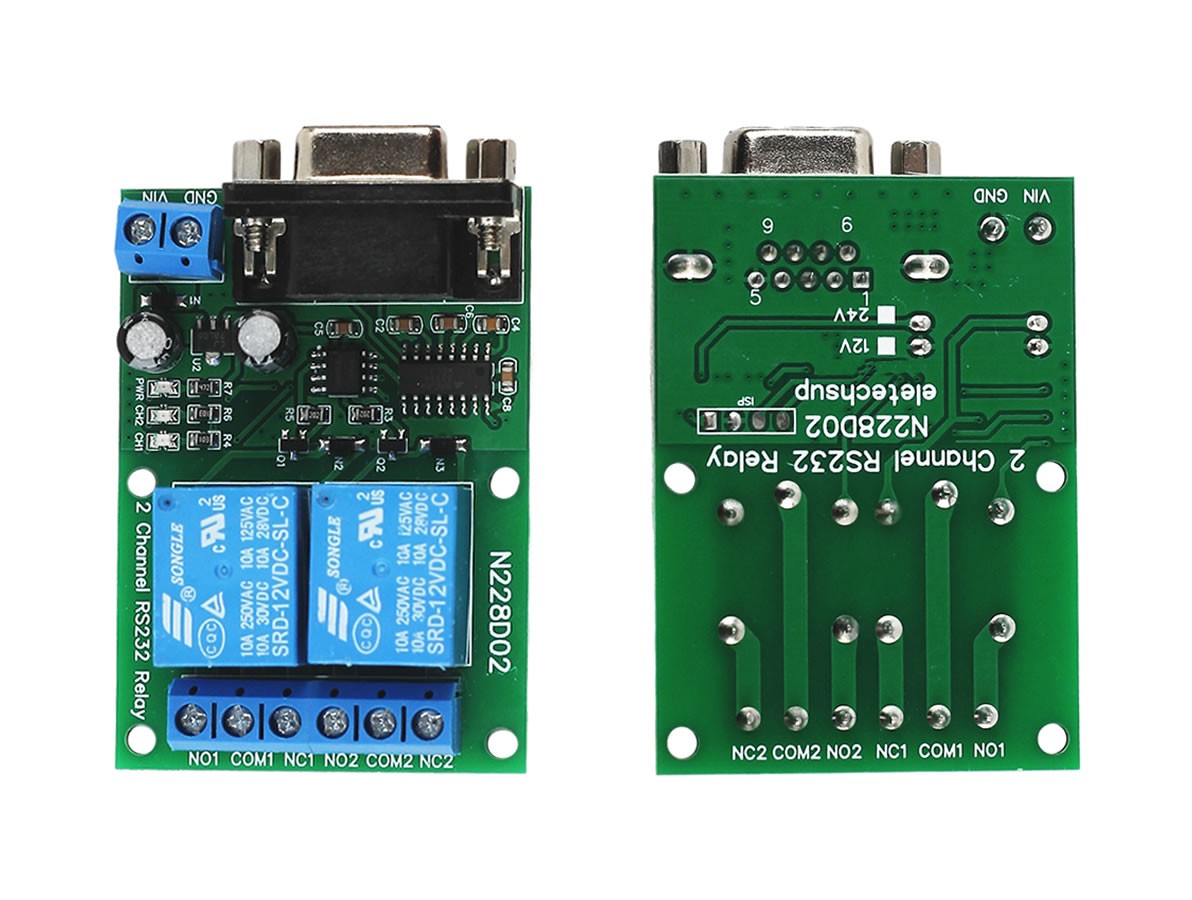

Modulo de rele bidirecional N228D02 12V - Imagem 4
Modulo de rele bidirecional N228D02 12V - Thumb 1
Modulo de rele bidirecional N228D02 12V - Thumb 2
Modulo de rele bidirecional N228D02 12V - Thumb 3
Modulo de rele bidirecional N228D02 12V - Thumb 4

Módulo Relé 12V 10A 2 Canais com Comunicação RS232 e Conector DB9 - N228D02

10348
R$ 90,29
no pix/boleto
ou R$ 95,04 no cartão
Quantidade:Qtd:
− +

Parcelamento e frete aparecem no carrinho.

Compras institucionaisCNPq, FAPESP, SESI, SENAI, FIESP, universidades, CAPES e outros
Material de apoio 1 arquivo
Liberado após a compra. Já comprou? Entre na sua conta.
  • Documentação N228D02 · RAR

O Módulo Relé 12V 10A 2 Canais com Comunicação RS232 e Conector DB9 - N228D02 é uma solução prática e robusta para controle de cargas em sistemas industriais, automação residencial, controle de motores e dispositivos elétricos via comandos seriais. Com alimentação em 12V DC e suporte a correntes de até 10A por canal, ele permite comutação segura de cargas em 2 canais independentes.

O grande diferencial deste modelo é a comunicação via porta serial RS232 com conector DB9 padrão, facilitando a integração direta com computadores, CLPs, placas industriais e outros dispositivos que utilizem esse protocolo. A troca de comandos ocorre por meio de strings ASCII simples, permitindo controle rápido e confiável dos relés a partir de softwares próprios ou aplicações desenvolvidas em linguagens como C#, Python, Delphi, entre outras.

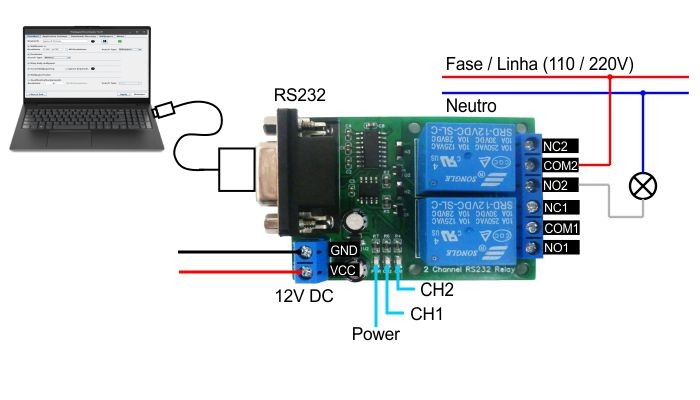

Diagrama de Conexões e Ligação com PC ou CLP via RS232 Módulo Relé 2 Canais RS232 - N228D02 - [1035711]
Diagrama de Conexões e Ligação com PC ou CLP via RS232 Módulo Relé 2 Canais RS232 - N228D02

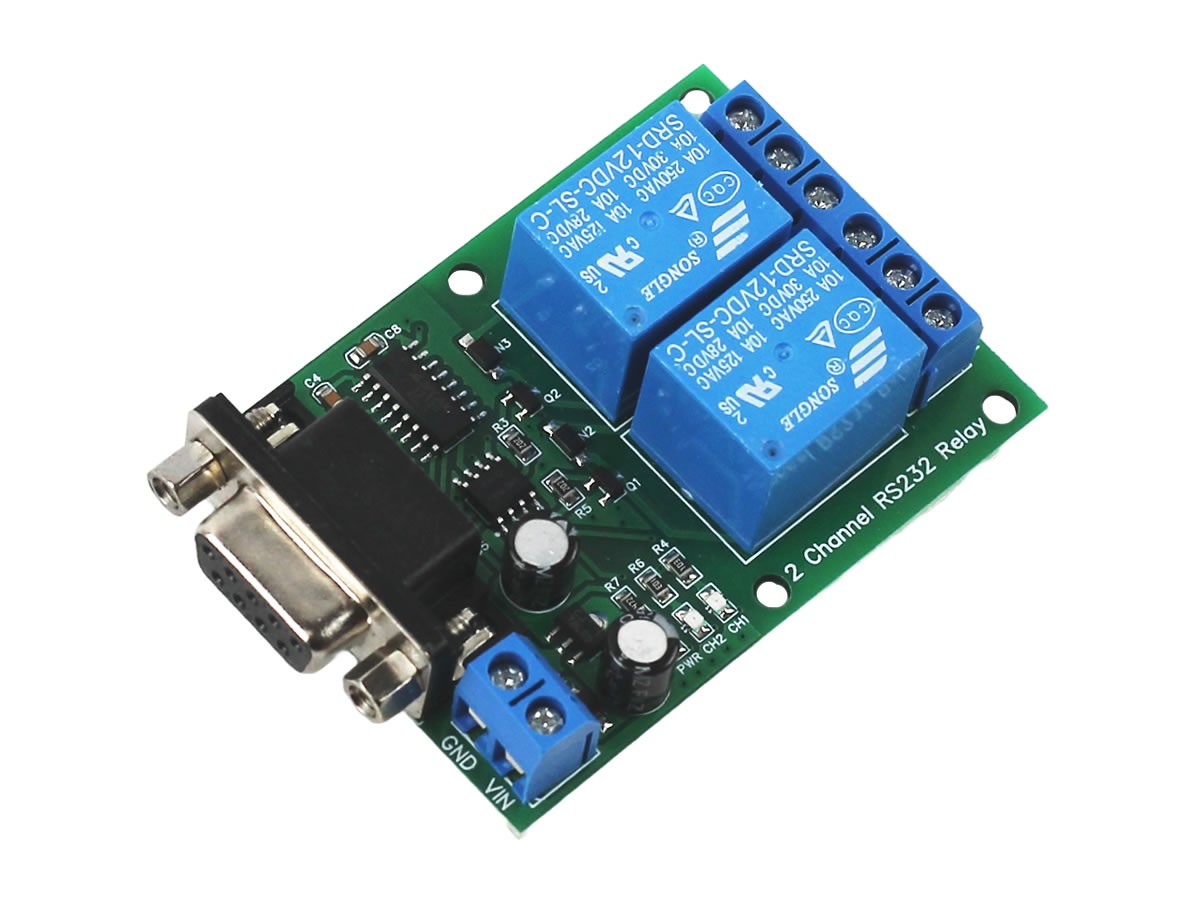

O módulo conta com dois relés independentes, cada um com LED indicador de status, além de um LED adicional para sinalizar a alimentação. A placa já vem pronta para uso, com circuito de isolamento e proteção, bastando conectar e enviar os comandos na serial para acionar ou desligar as saídas.

A comunicação utiliza parâmetros padrão RS232 com baud rate de 9600bps, 8 bits de dados, sem paridade e 1 stop bit, sendo compatível com a maioria dos dispositivos seriais do mercado. O formato dos comandos é simples e eficiente, tornando o módulo ideal tanto para aplicações finais quanto para prototipagem ou testes de bancada.

Características

  • Módulo relé com 2 canais independentes
  • Comunicação via RS232 com conector DB9 padrão
  • LEDs indicadores de alimentação e estado dos relés
  • Compatível com CLPs, PCs industriais e sistemas seriais RS232
  • Acionamento por comandos ASCII simples
  • Ideal para automação, controle de motores, iluminação, ventoinhas, etc.
  • Placa pronta para uso, com proteção e fácil integração

Ficha técnica

ModeloN228D02
Tensão de operação12V DC
Corrente em standby12mA
Corrente em operação67mA (relé ativado)
Quantidade de canais2
Tipo de comunicaçãoRS232
ConectorDB9 fêmea
Configuração SerialBaud rate  - 9600 bps / Data bits - 8 / Paridade - NONE / Stop bit - 1
Tipo de relé12V 10A (comum, NA, NF)
Tensão de comutaçãoaté 250V AC / 30V DC (máx. 10A)
Indicadores1x LED de alimentação, 2x LEDs de status dos relés
Dimensões(CxLxA)~69x46x17mm
Peso42g
Material de apoio 1 arquivo
Liberado após a compra. Já comprou? Entre na sua conta.
  • Documentação N228D02 · RAR

Aplicações
