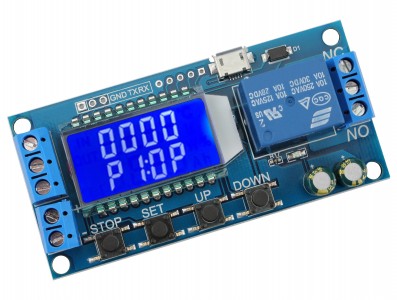

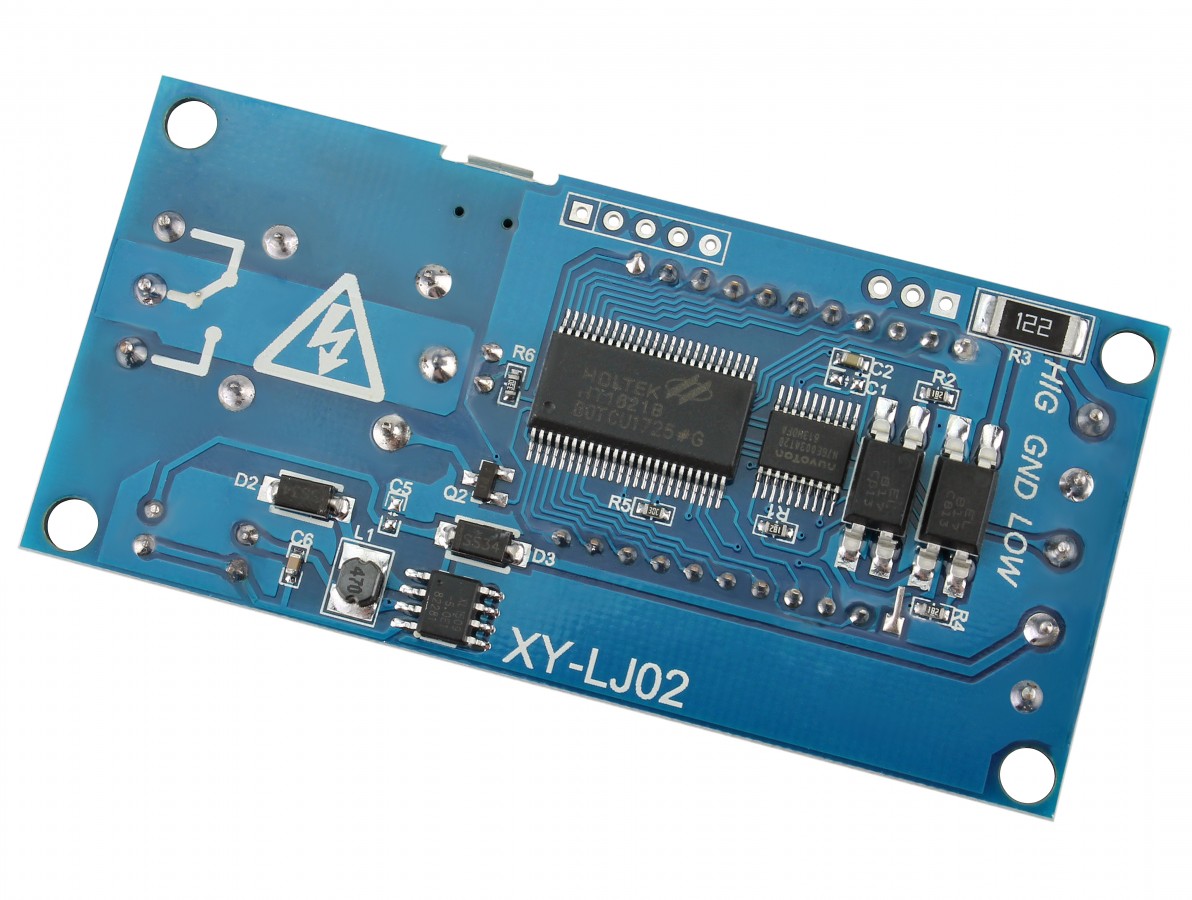

Relé Temporizador Digital XY-LJ02 Ajustável com Display LCD e Micro USB - 7 Modos de Uso

O Relé Temporizador Digital XY-LJ02 é um dispositivo eletrônico muito prático e eficiente que pode ser utilizado nas mais diversas áreas, oferecendo até 7 formas diferentes de configurações de uso, cada uma com um modo de funcionamento diferente.

Ele apresenta-se como um módulo pronto, dispensando a necessidade de uso de qualquer tipo de microcontrolador, bastando apenas definir a função escolhida, ajustar o tempo de funcionamento, pausa e ciclos (os últimos dois apenas nos modos de uso que permitem tal ajuste).

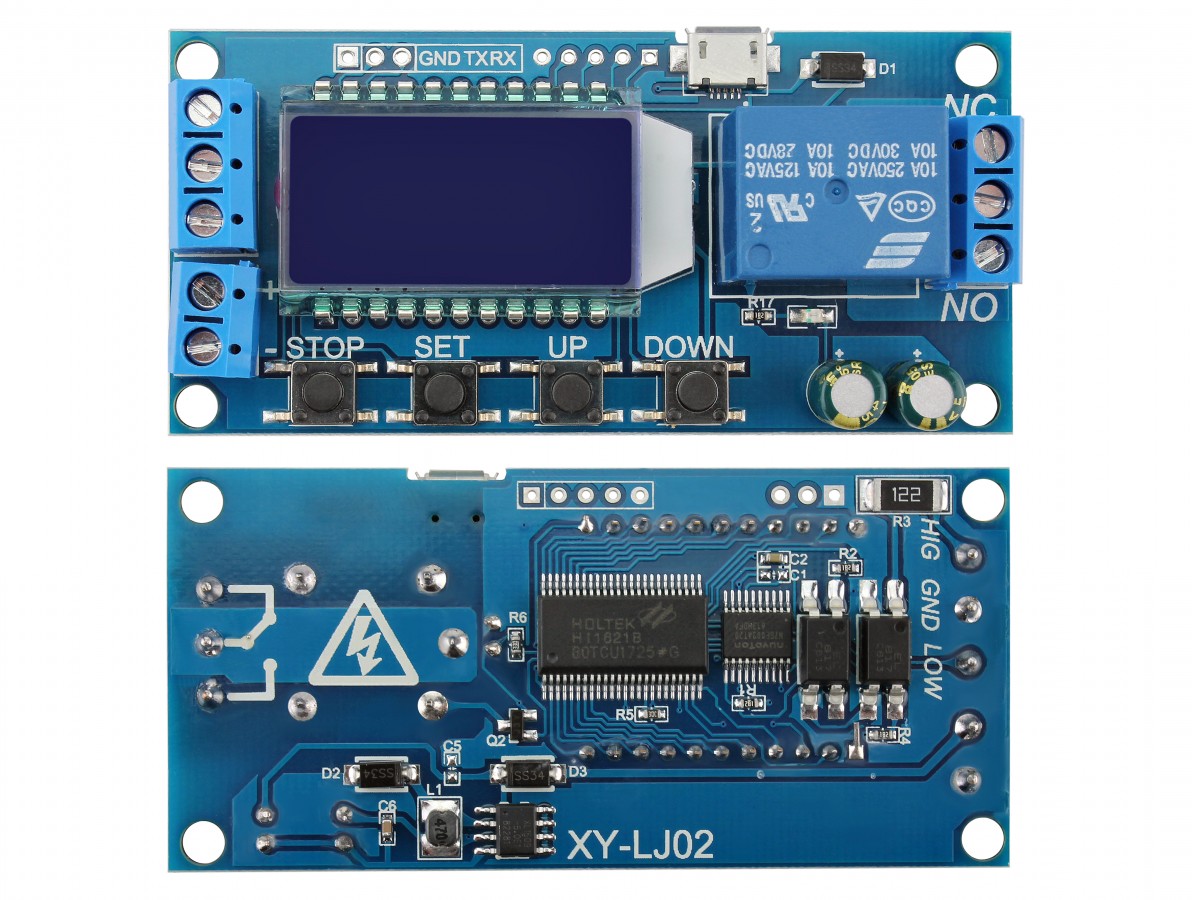

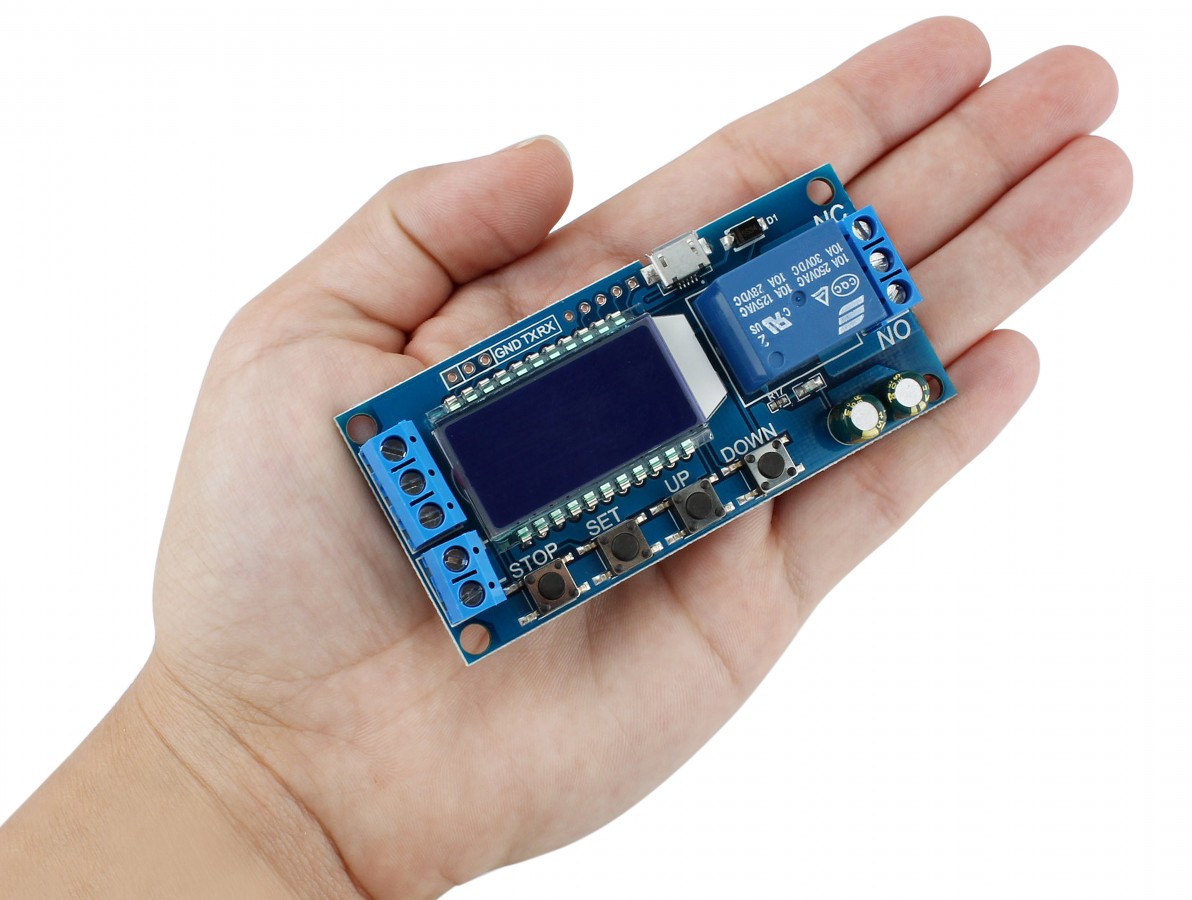

Importante destacar ainda que Relé Temporizador Digital XY-LJ02 conta com 1 display LCD com fundo azul e 4 pulsadores push button (stop, set, up, down) para ajustes, além de porta micro usb para alimentação e bornes a parafuso para as conexões elétricas.

A utilização se dá da seguinte forma: primeiro é necessário alimentar o temporizador, após manter a tecla set pressionada, soltar e escolher o função desejada (entre P1 e P7), pressionar a tecla set e escolher o tempo que o relé permanecerá ligado (OP), desligado (CL) e o número de ciclos (LOP) e ao final manter pressionada a tecla set e soltar para sair do menu de configuração. Importante mencionar que nem todos os modos de uso possuem as configurações OP, CL e LOP.

O Relé Temporizador Digital XY-LJ02 na função P1 permite ajustar o tempo que o relé permanecerá ligado (OP), onde após o sinal trigger vai iniciar a contagem e ao finalizar vai desligar o relé.

No modo P2 o ajuste é feito do mesmo modo que o anterior, a única diferença é que sempre que o trigger for disparado durante a contagem, o tempo vai reiniciar prolongando o tempo do relé ligado.

Na função P3 a programação inicial é igual ao P1, com o diferencial que após o sinal do trigger o tempo vai iniciar a contagem e se um novo sinal for dado o relé vai desligar, precisando de um novo sinal trigger para ligar novamente e reiniciar a contagem.

Já na função P4 além do ajuste de tempo ligado do relé (OP), haverá o ajuste do tempo que o relé ficará desligado (CL), onde após o disparo do sinal o tempo de CL será contado atrasando o relé e após mantendo ele acionado pelo tempo OP definido.

No modo P5 além dos ajustes OP e CL, vai ter a opção de ajuste do número dos ciclos de funcionamento (LOP), sendo que depois do trigger o relé fica acionado (OP), após entra no modo CL (tempo do relé desligado), reiniciado conforme números de ciclos definidos (LOP).

As últimas duas funções apresentam-se das seguintes formas: P6 com ajuste de OP, CL e LOP, permitindo ao usuário a utilização de forma autônoma, isso porque, dispensa o sinal trigger, bastando pressionar a tecla set após a programação para iniciar a programação definida.

No modo P7 é preciso definir o tempo do relé acionado (OP) deixando o trigger com sinal, onde após o rompimento do sinal vai iniciar a contagem do tempo.

Uma última dica de utilização é quanto a mudança de casas decimais, podendo ser feita por meio do botão stop que deve ser pressionado durante os ajustes de tempo das funções, permitindo mudar a casa do ponto.

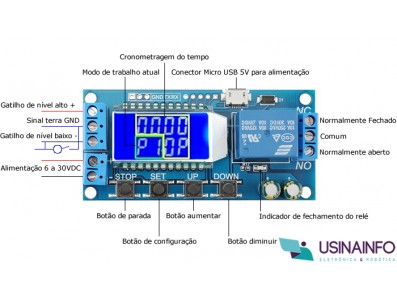

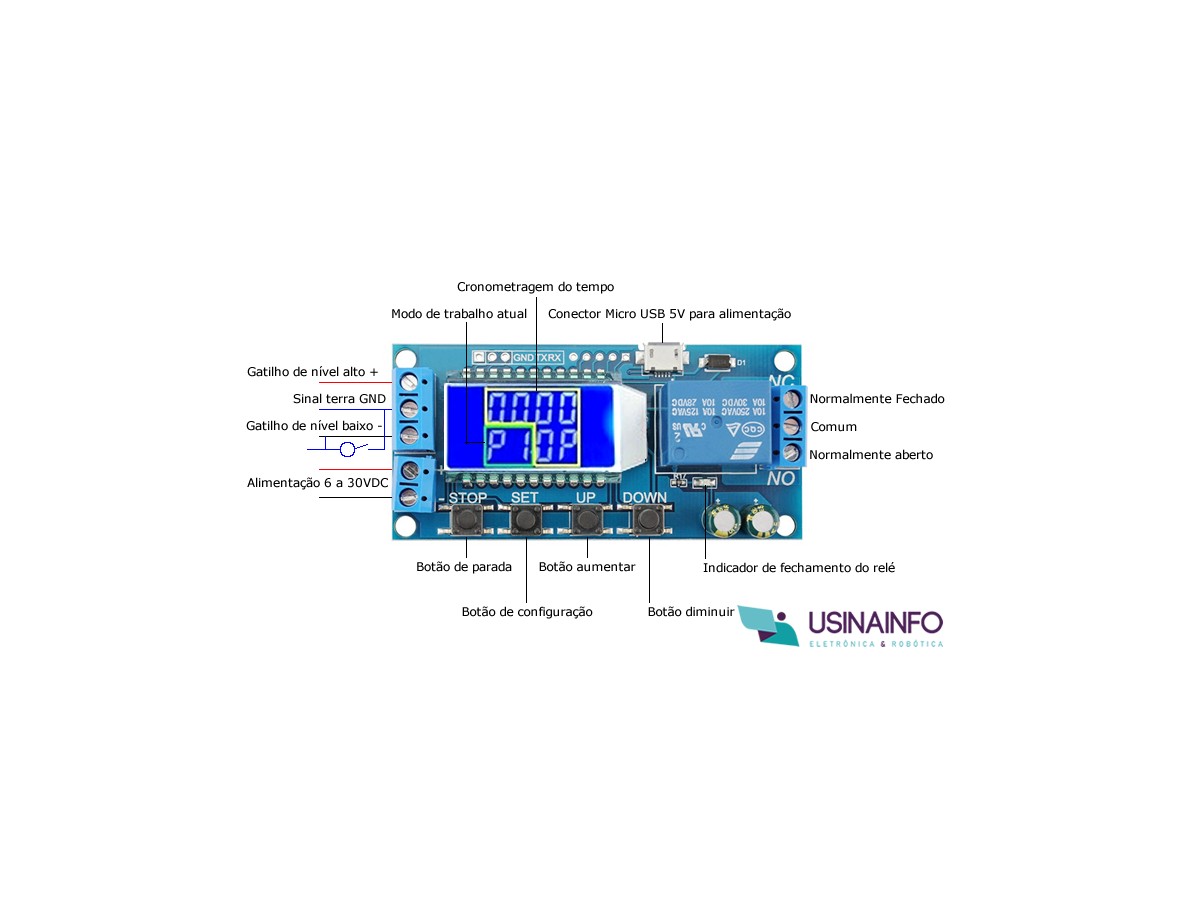

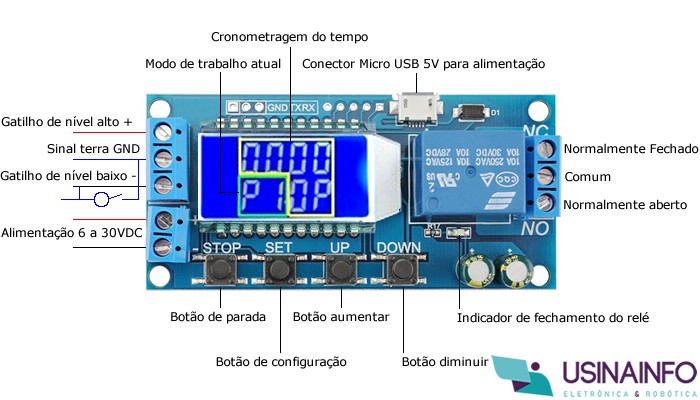

Interface do Relé Temporizador Digital XY-LJ02
