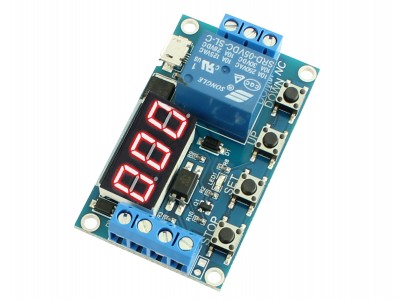

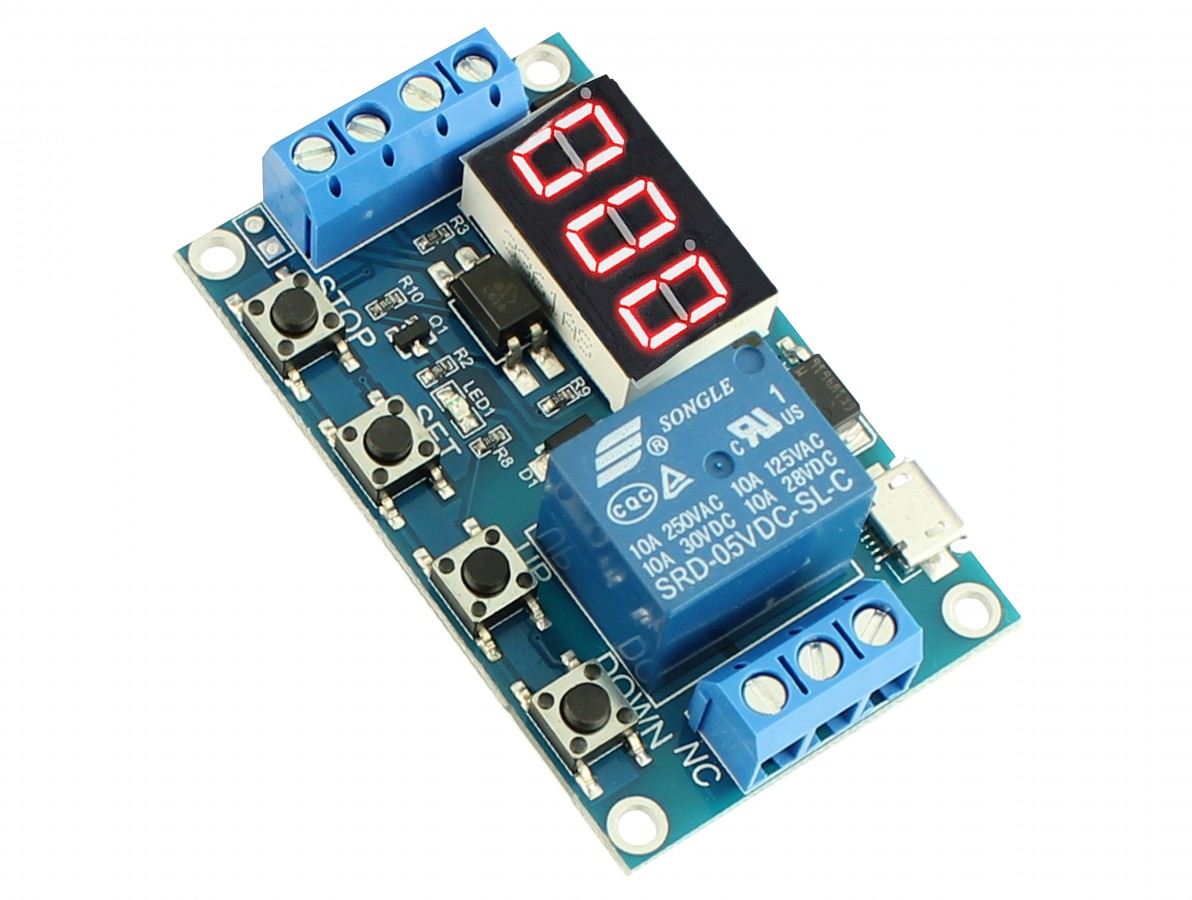

Relé Temporizador Digital XY-J02 Ajustável com Display e Micro USB - 4 Modos de Uso

O Relé Temporizador Digital XY-J02 Ajustável é um dispositivo eletrônico que permite o controle do tempo de ativação e desativação de um relé de carga que possui integrado em sua placa, permitindo o controlar precisamente  equipamentos elétricos, sejam eles, motores, lâmpadas, resistências e outros, desde que respeitadas suas limitações técnicas.

Controlar equipamentos através de intervalos de tempos específicos pode ser algo aparentemente complicado, porém com a ajuda deste pequeno dispositivo esta tarefa pode parecer mais simples do que parece, excluindo a necessidade de um Arduino ou qualquer outro microcontrolador, este produto torna capaz o controle de fluxo de corrente por tempos específicos e determinados.

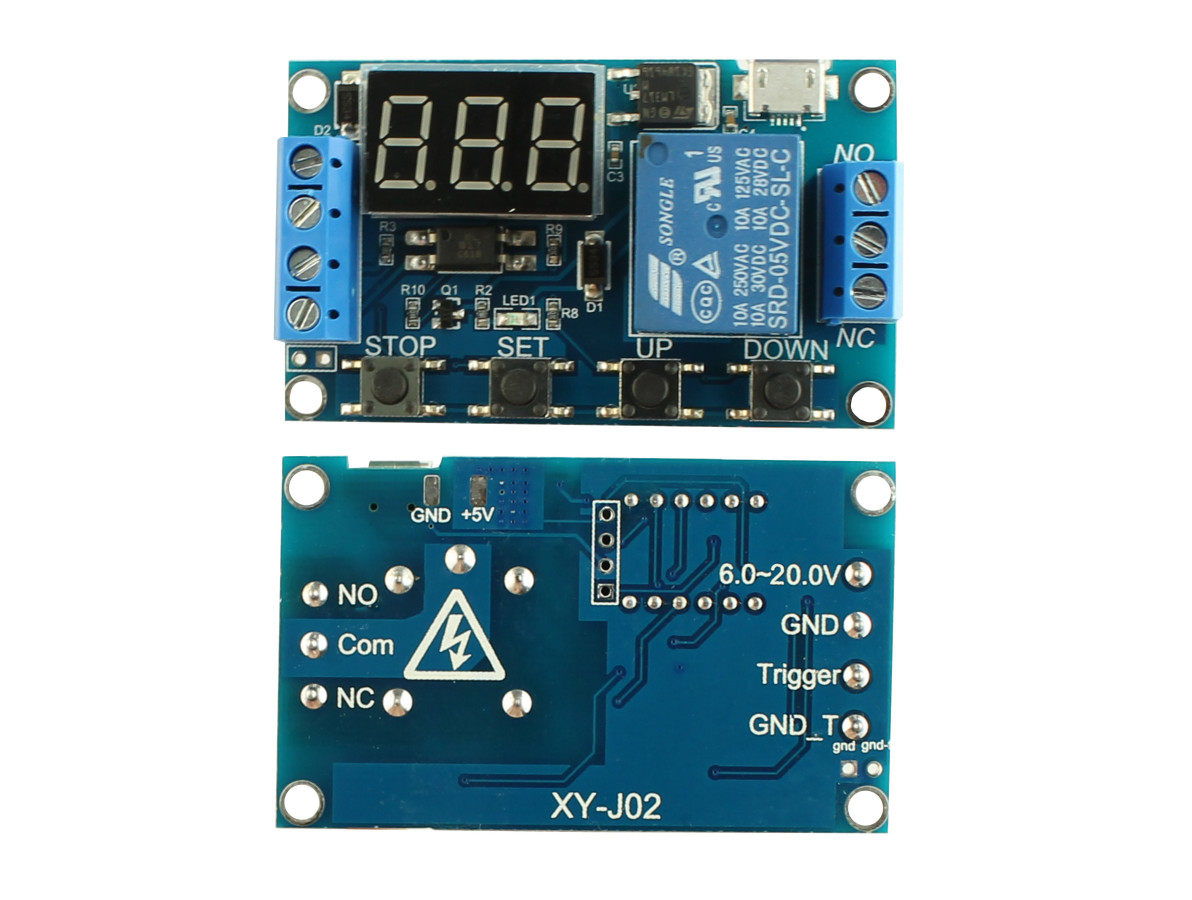

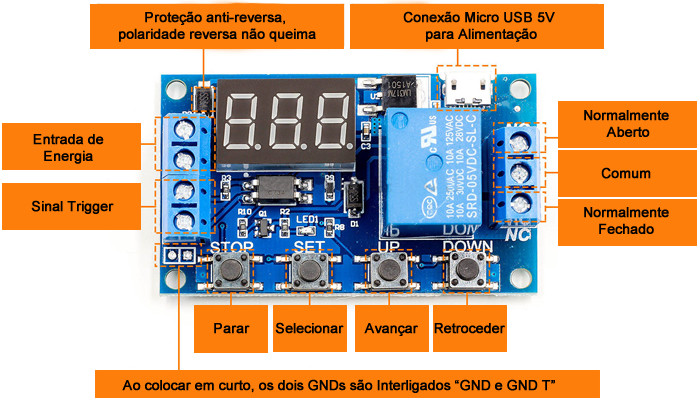

Dentre os quatro botões que existem, temos o botão STOP, utilizado para zerar o processo de contagem, definir a variável de tempo e definir o modo da saída do relé, ou NA (NO), ou NF (NC), o botão SET que é utilizado para a escolha do modo de timer e os botões UP e DOWN para a navegação e os ajustes no módulo.

Para programar relé temporizador XY-J02 Ajustável é preciso manipular os 4 botões localizados em seu corpo, navegando entre os diferentes tipos de configurações denominados de P1, P2, P3 e P4 cada qual com diferentes características de acionamento.

No primeiro modelo de configuração P1, pode-se regular para acionar a relé e se auto desligar depois de um tempo determinado, o disparo é realizado através do borne Trigger, além de possuir três diferentes espaços de programação para esta função.

Através do modelo de configuração P2, o Módulo Temporizador Ajustável possui uma função um pouco diferente, tornando possível a configuração de dois intervalos de tempos distintos, por exemplo, pode-se regular um valor “x” de tempo para deixar o relé em modo aberto e após um tempo “x” de tempo para o módulo permanecer desligado com modo de disparo por Trigger.

Durante a configuração do modo de acionamento P3 irá observar que possui funcionalidades semelhantes às do P2, porém este possui a capacidade LOOP que torna possível um número de sequências ininterruptas do processo descrito anteriormente para o modo P2, neste modo P3.1 é acionado por Trigger e P3.2 é acionado sempre que iniciado o módulo.

Para o modo P4, ele possui características semelhantes ao modo de acionamento P1, porém com uma diferença, o seu modo de acionamento proporciona uma possibilidade diferenciada já que diferente dos demais casos onde o temporizador se inicia com a detecção de energia, este modo só é acionado quando reconhece que a energia liberada em Trigger foi interrompida.
