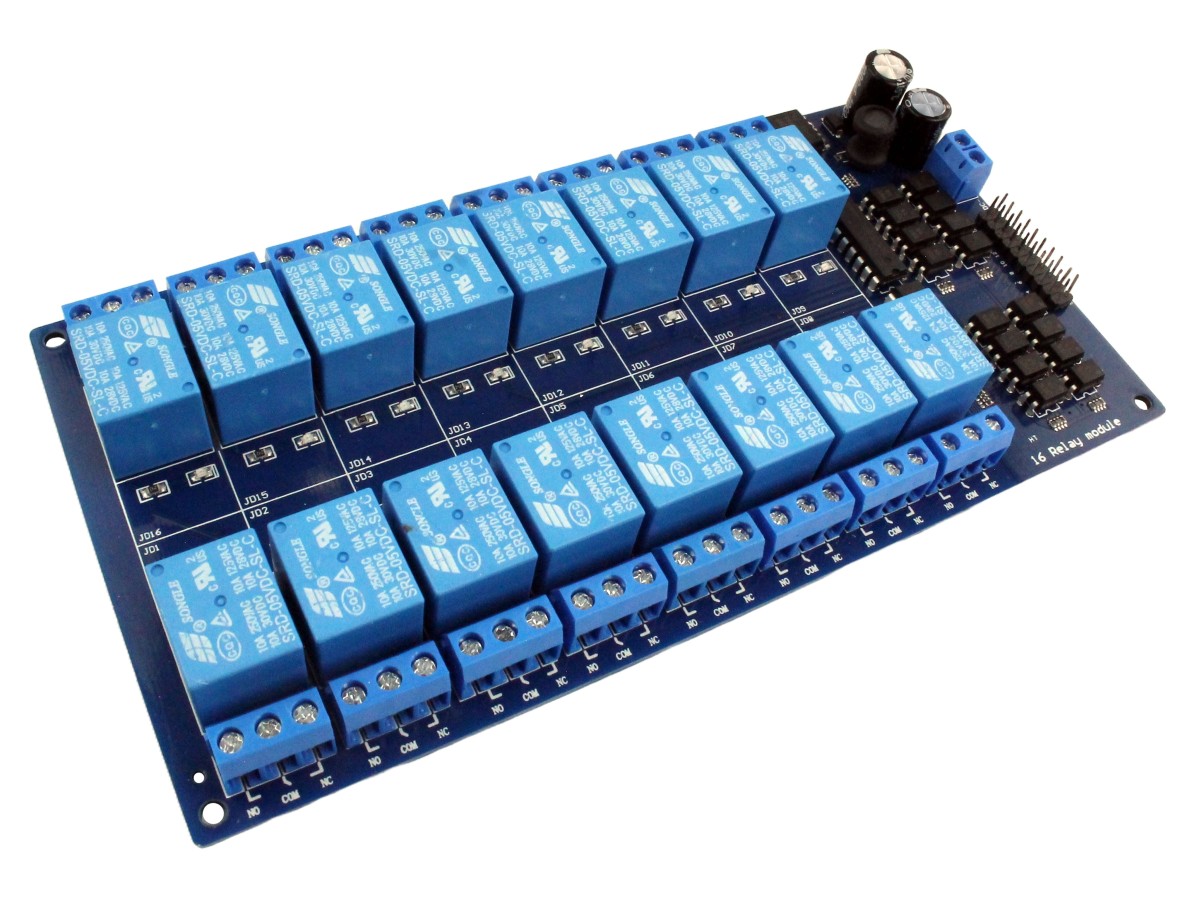

MODULO RELE 5V 10A 16 CANAIS - Thumb 1

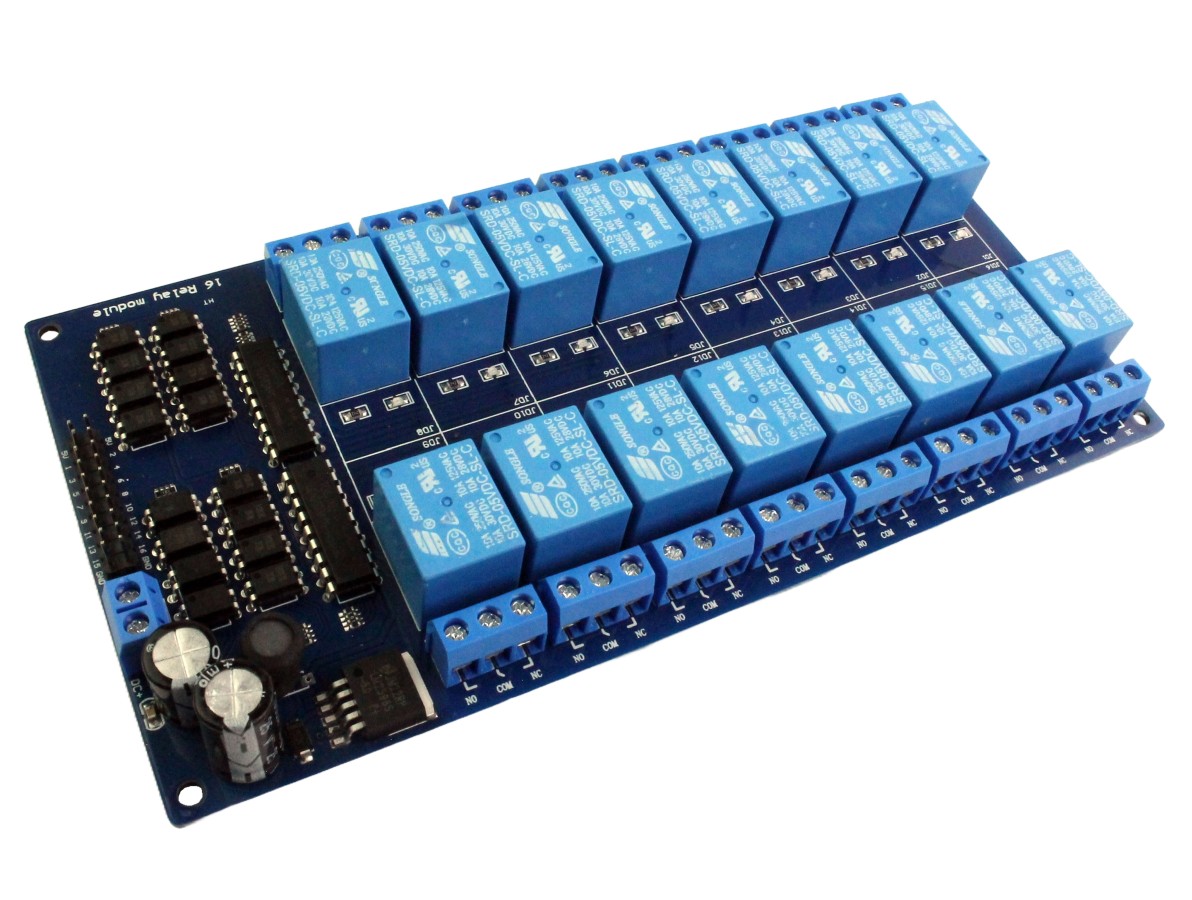

MODULO RELE 5V 10A 16 CANAIS - Thumb 2

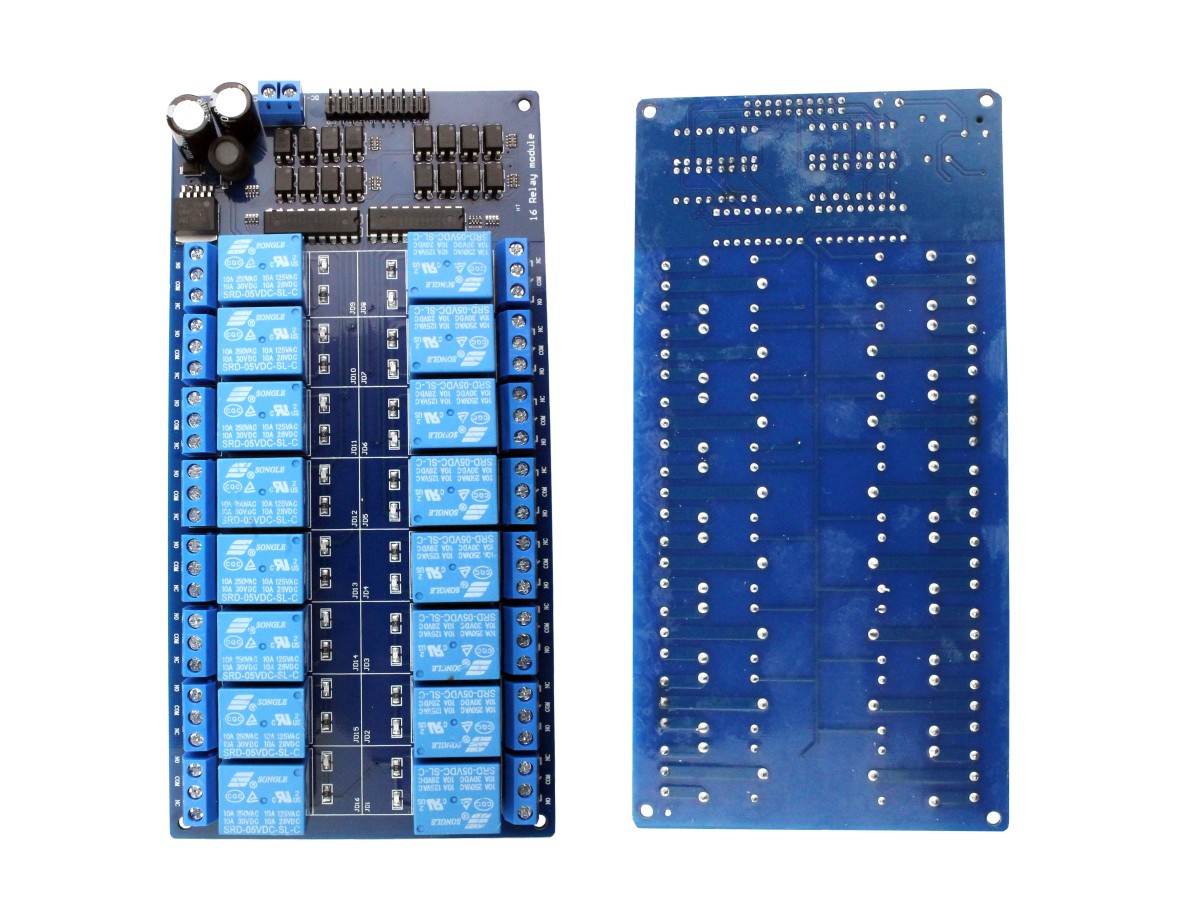

MODULO RELE 5V 10A 16 CANAIS - Thumb 3

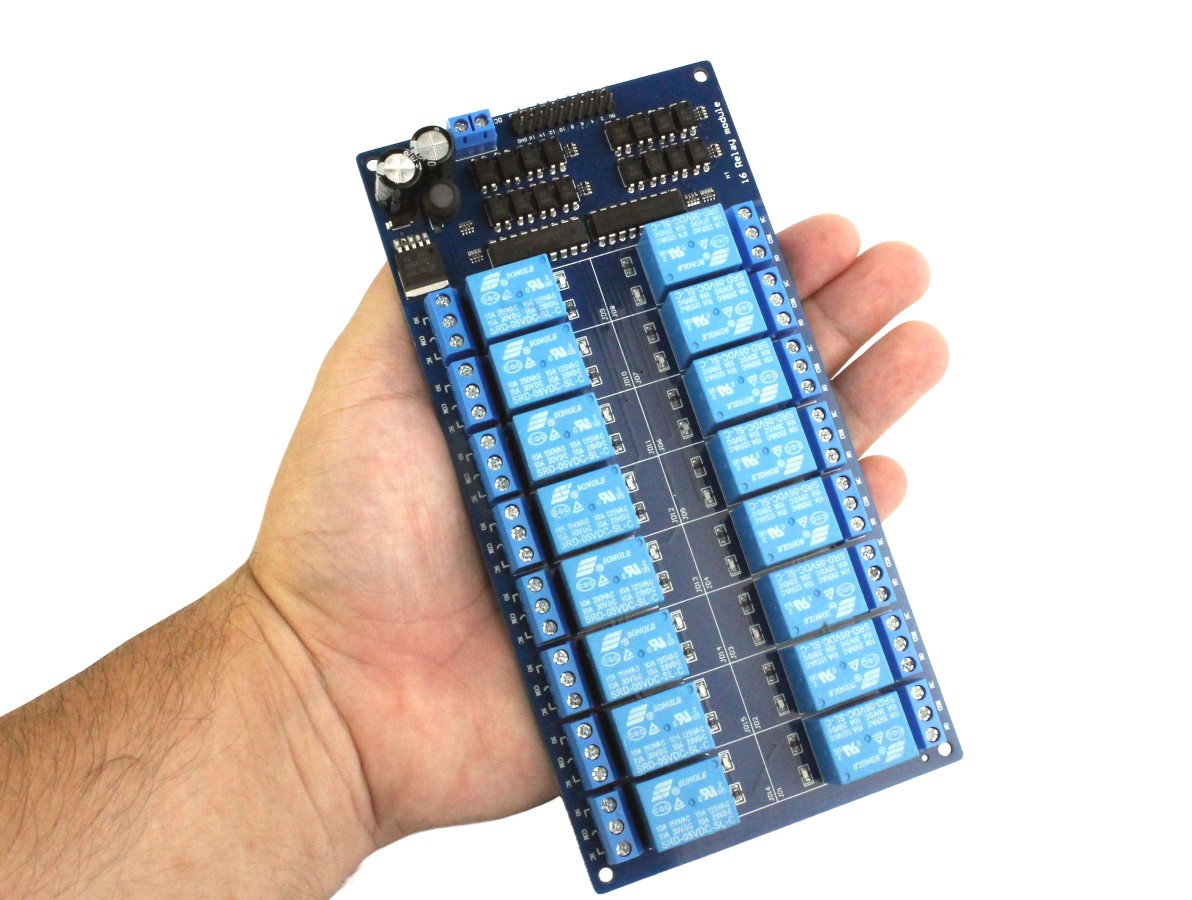

MODULO RELE 5V 10A 16 CANAIS - Thumb 4

Módulo Relé 5V 10A 16 Canais com Optoacopladores

09153
R$ 94,65
no pix/boleto
ou R$ 99,63 no cartão
Quantidade:Qtd:
− +

O Módulo Relé 5V 16 Canais é um módulo de acionamento que permite integração com um grande número de sistemas microcontroladores, dentre estes: Arduino, AVR, PIC, ARM, Raspberry PI, etc.
Por meio desta placa de acionamento é possível controlar diversos dispositivos de corrente alternada, de até 10A, como, por exemplo, lâmpadas, portões eletrônicos, ventiladores, etc, além de dispositivos com corrente constante, como motores DC e outros.
Mais precisamente, o Módulo Relé 5V 16 Canais auxilia no desenvolvimento de casas futuristas ( projetos de automação residencial) onde é possível o acionamento de diversos sistemas eletrônicos por meio de um aplicativo para smartphone. Podendo o sistema ser utilizado em conjunto com o ethernet shield, em que é possível controlar aparelhos elétricos via internet.
Ele possui 16 relés, o que permite sua aplicação em dezesseis sistemas independentes, ou seja, pode ser utilizado para acionamento de 16 motores ou 16 lâmpadas, ou o que lhe for mais conveniente. E sem precisar montar complicados circuitos, já que essa placa tem praticamente tudo o que é necessário: diodo, transistor, relé e conectores.
O diferencial do Módulo Relé 5V 16 Canais é a presença de optoacopladores, componentes capazes de isolar uma região da outra, funcionando com um sistema de segurança que em casos de descargas elétricas (raios) protege o sistema microcontrolador.

Características

  • Módulo Relé 5V 16 Canais
  • 16 Relés independentes
  • Sistema mais seguro, possui optoacopladores
  • Compatível com Arduino, AVR, PIC, ARM, Raspberry PI, etc.
  • Controle AC/DC
  • LED indicador de status
  • Perfurações para fixação
  • Bornes a parafuso para fixação dos fios
  • Maiores possibilidades de uso
  • Pinos para conexão com o microcontrolador

Ficha técnica

Modelo5V16CH
Tensão de Operação5V DC
Carga nominal10A 250VAC/ 10A 125VAC/ 10A 30VDC/ 10A 28VDC
SaídasContato reversível NA (normal aberto), NF (normal fechado), C (comum)
Corrente nominal20mA por canal
Corrente máxima por canal10A
Tempo de resposta5 ~ 10ms
Dimensões totais (CxLxA)178x90x17mm
Peso com embalagem230g

Aplicações

IA
Este conteúdo foi gerado por Inteligência Artificial e pode conter erros e informações imprecisas.
Outros Produtos na Categoria [30 Sugestões]

Comentários

5,0 1 avaliação
5★
1
4★
0
3★
0
2★
0
1★
0
100% recomendam Faça login para avaliar

Vi que tem dois pinos 5V e dois gnd, qual seria a diferença deles?
E como alimento os octoacopladores?

Resposta da UsinaInfo

Boa tarde Lucas, ambos os pinos possuem a mesma função, porém mesmo que alimentados com 5V, não eliminam a necessidade de alimentar o sistema através de uma fonte 5V junto aos bornes, uma vez que a corrente necessária para controle pode ser maior que a fornecida pelo Arduino.
