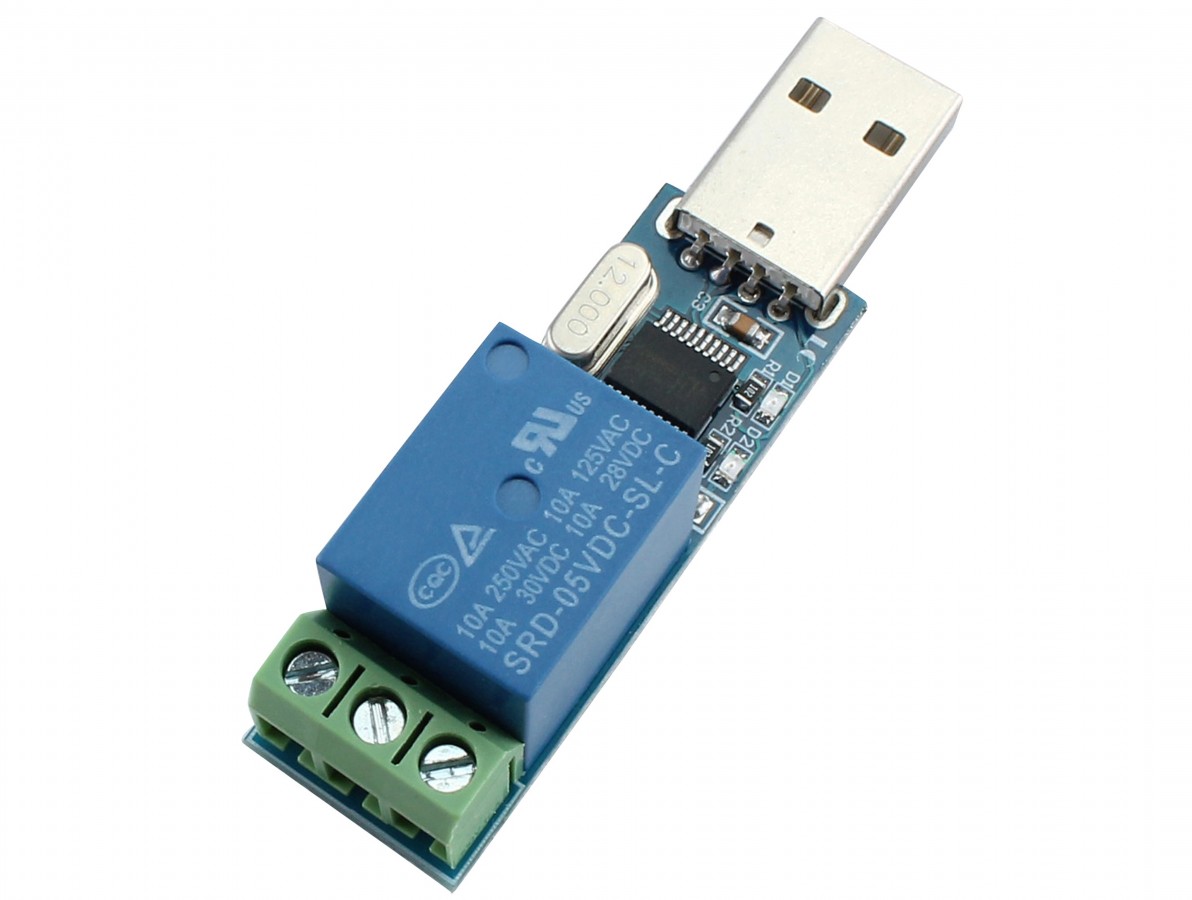

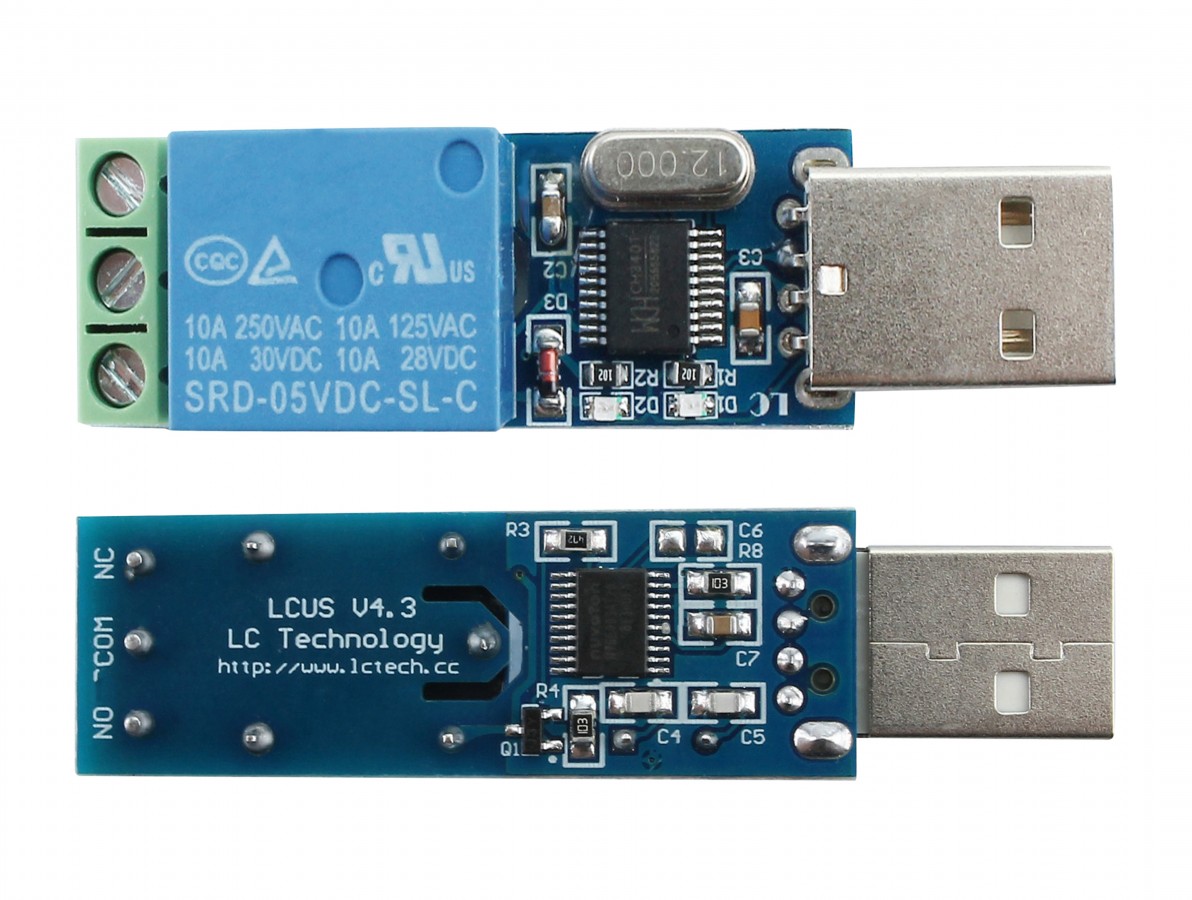

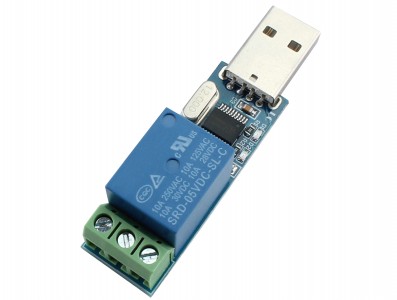

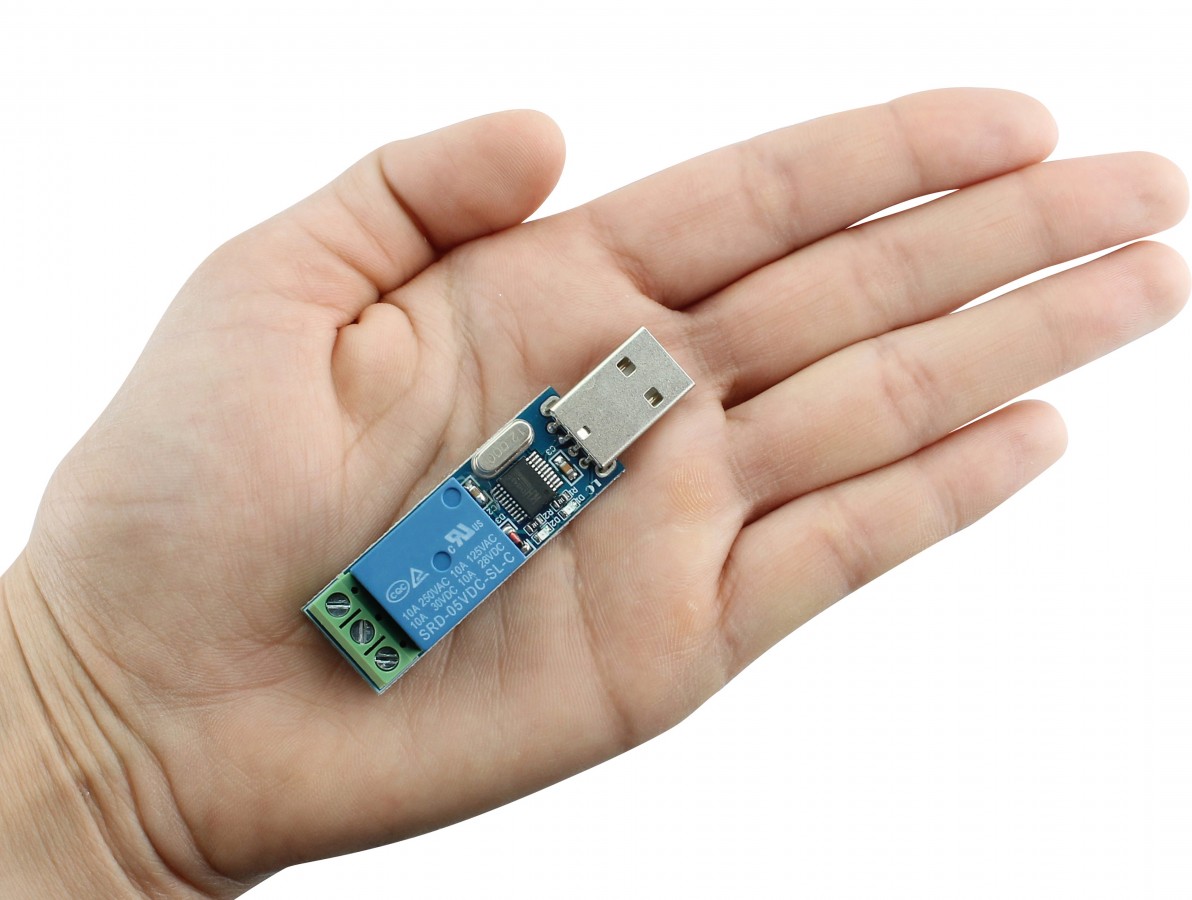

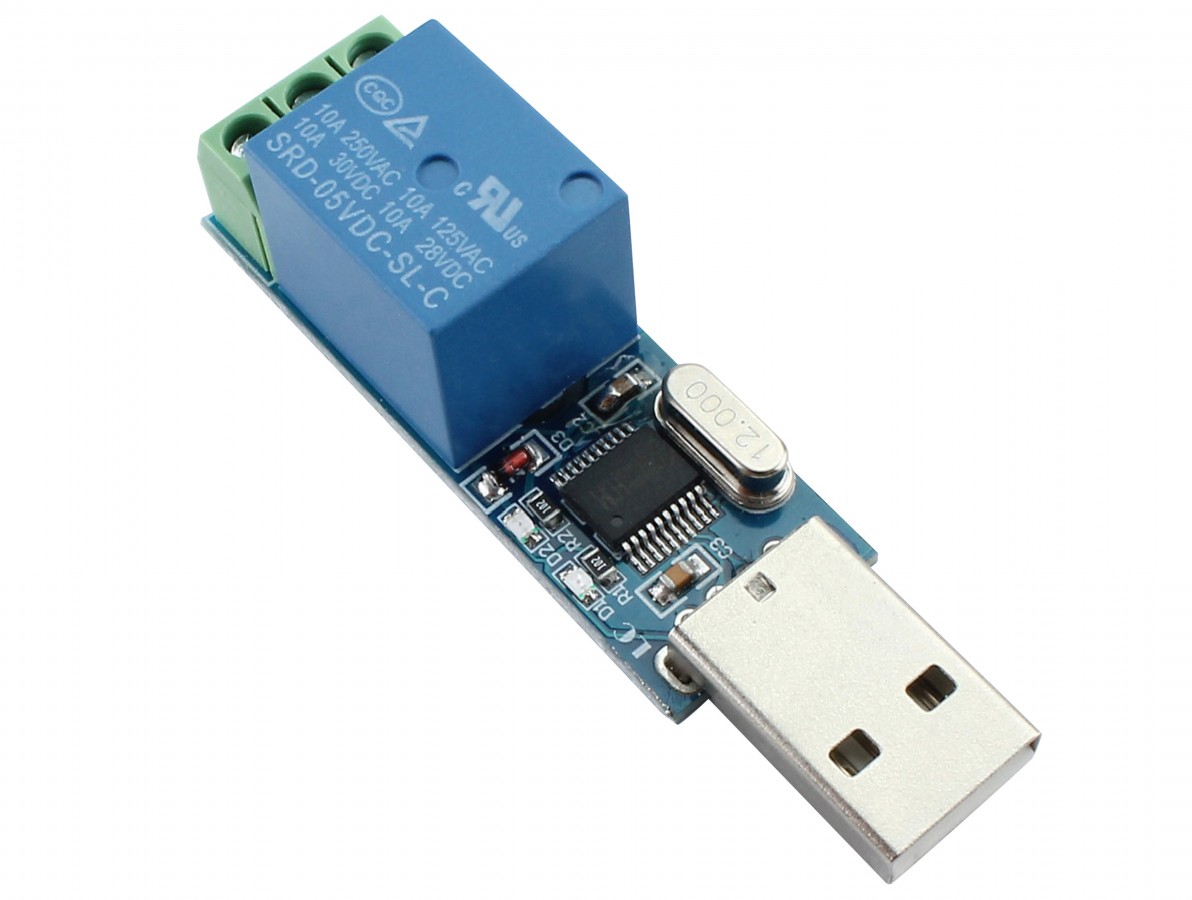

Módulo Relé 1 Canal USB com Conversor CH340

O Módulo Relé 1 Canal USB com Conversor CH340 é um dispositivo capaz de permitir a comunicação entre a placa eletrônica com relé e o computador, permitindo a integração perfeita e o controle.

Ele apresenta um relé com capacidade de carga de tensão DC de até 30V e AC de até 250V com corrente máxima de até 10A, possibilitando acionamento de diversos dispositivos de corrente alternada, como, por exemplo, lâmpadas, portões eletrônicos, ventiladores, motores, etc, além de cargas com tensão contínua de micromotores, mini bombas, entre outros.

Para a conexão dos fios com carga elétrica apresenta um conjunto com três bornes a parafuso, onde um terminal é o comum (COM), um é o normalmente aberto (NO) e o outro é o normalmente fechado (NC).

Outro diferencial é a presença de uma conexão USB e um conversor CH340, os quais possibilitam a integração mecânica e eletrônica. Apresenta ainda led indicador de alimentação e um led indicador de status do relé, além de já contar com sistema de proteção de sobrecorrente.

Para utilizar no modo manual, primeiro conecte o relé ao computador, abra o gerenciador de dispositivos e verifique em qual porta COM o módulo vai aparecer, se necessário instale o Driver CH340, na sequência instale o programa “USR-TCP232-Test”, abra o programa, selecione no campo “PortNum” a porta COM que foi criada para o relé, no campo “BaudR” selecione 9600, aperte o botão Open, marque as opções “Receive As Hex” e “Send As Hex”. Após basta enviar os códigos de comando (estão nas Especificações) e enviar apertando a opção “Send”.

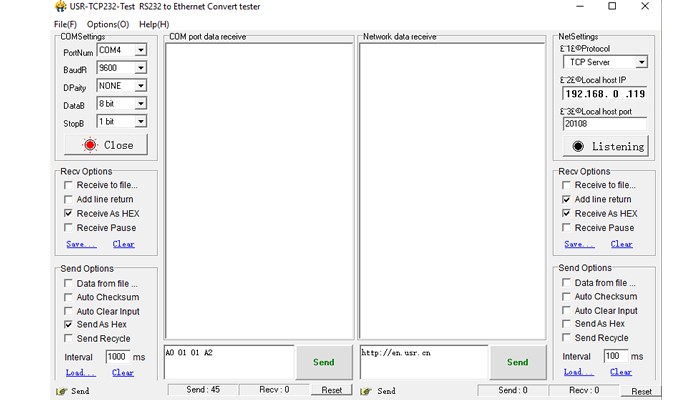

Tela de Configuração no Computador

Atenção:
O Windows 11 possui incompatibilidades com alguns chips CH340 dispositivo. O sistema pode atualizar o driver automaticamente, o que pode causar o mau funcionamento do dispositivo. Para resolver este problema, procure como desativar as atualizações automáticas de driver no Windows 11 e instale a versão mais antiga do driver fornecida por nós.
