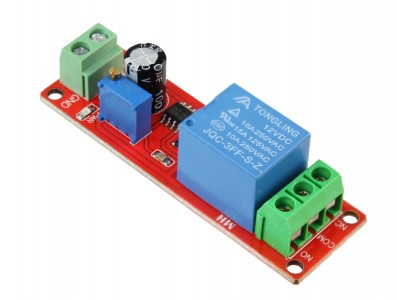

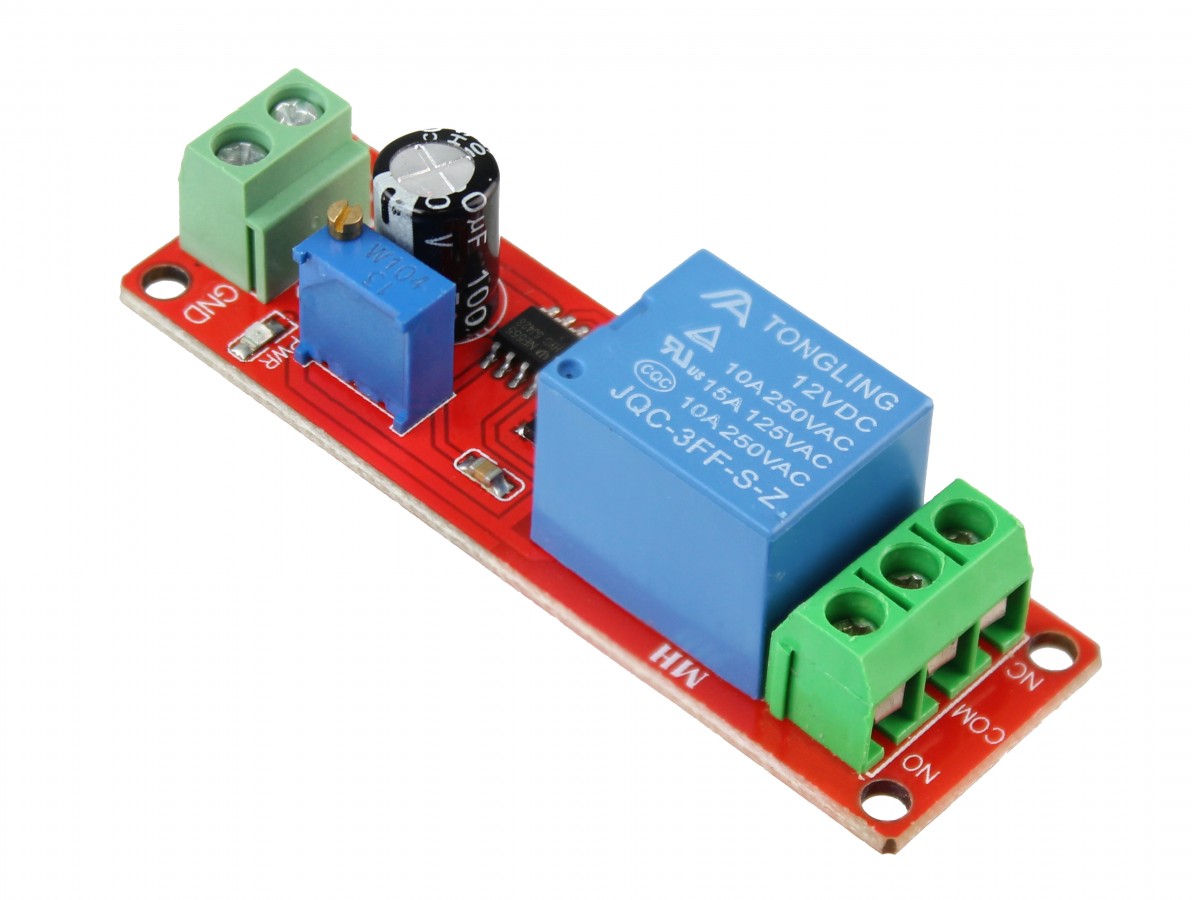

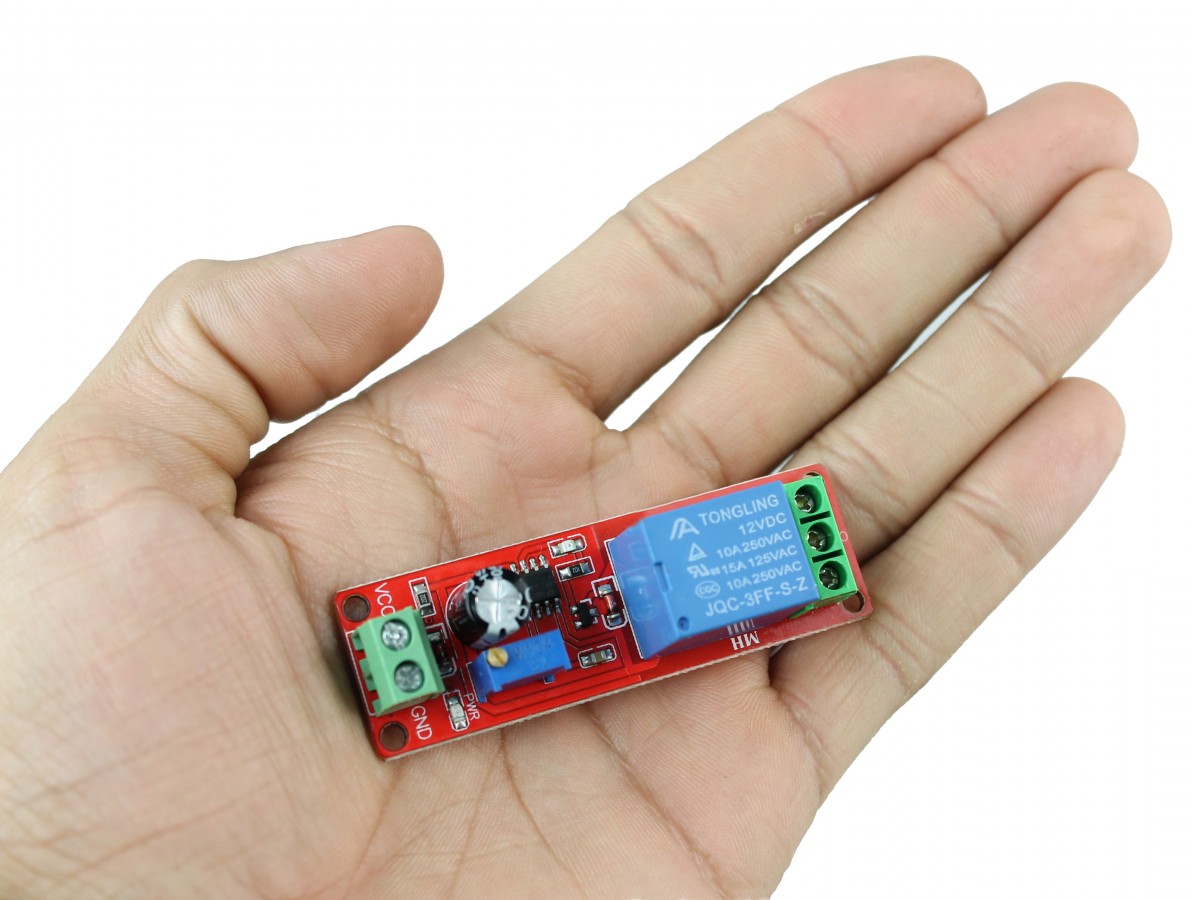

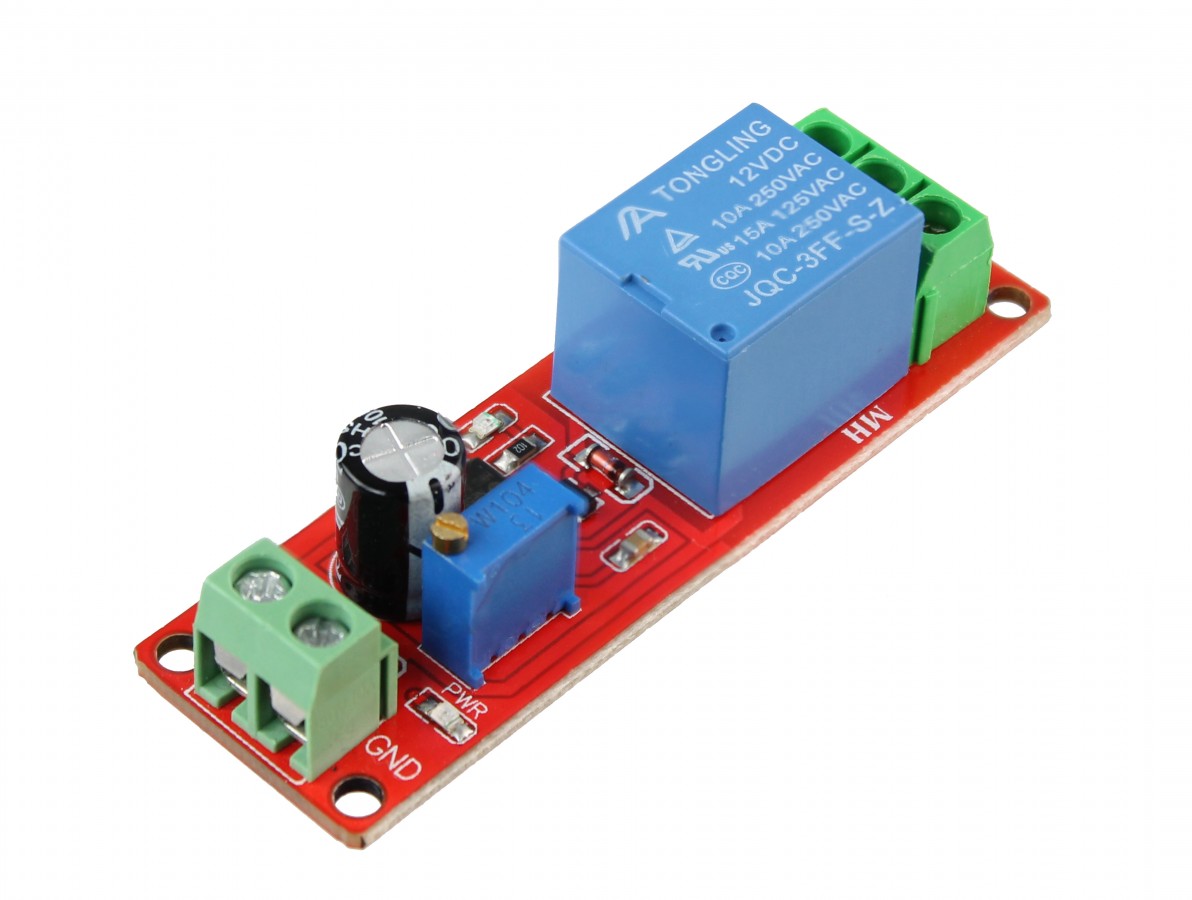

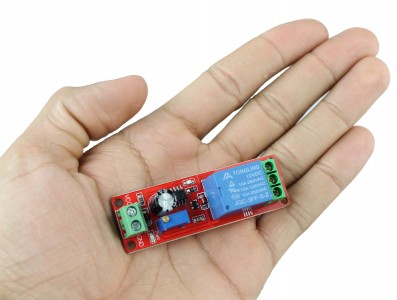

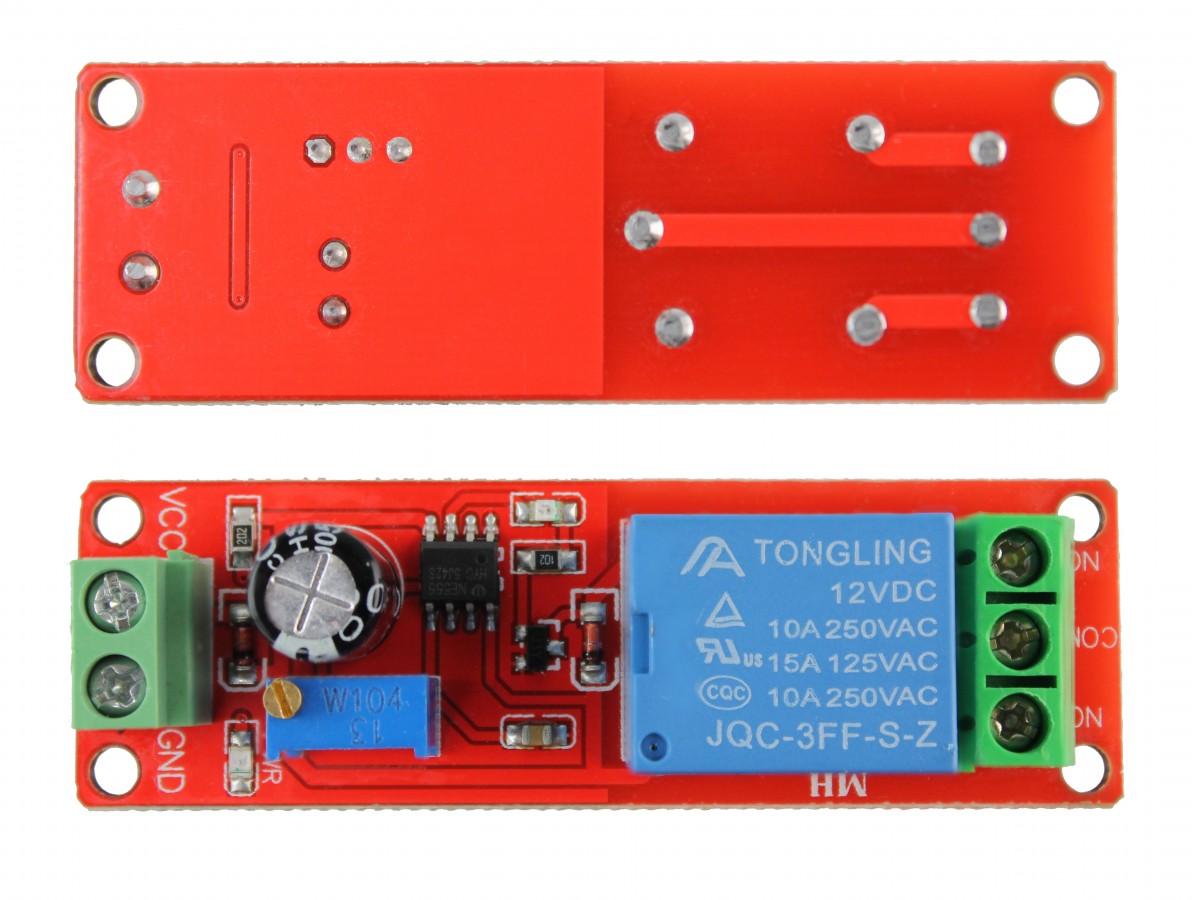

Relé de Atraso 12V (0 a 10s) NE555 AC/DC Ver ampliado

Relé de Atraso 12V (0 a 10s) NE555 AC/DC

08100
Mais Vendido
R$ 16,16
no boleto/depósito
ou R$ 17,01 no cartão
Quantidade:Qtd:

O Frete será calculado no carrinho de compras
O Relé de Atraso NE555 é um equipamento eletrônico muito simples e funcional capaz de controlar cargas de tensão contínuas e alternadas para acionar em intervalos de tempo determinados.
Com ele o usuário poderá controlar o acionamento de uma lâmpada, por exemplo, onde será acionado um interruptor e o NE555 vai entrar em operação, permitindo que seja gerado um atraso de até 10 segundos antes de acionar o relé com a liberação da carga.
Importante destacar que ele é capaz de controlar cargas de tensão alternada (AC) e de tensão contínua (DC), possuindo bornes a parafuso para conexão com os fios. Em todo caso, a tensão de alimentação do módulo sempre vai ser 12V DC, por meio dos pinos VCC e GND.
A possibilidade de ajuste do tempo do Relé de Atraso NE555 varia entre 0 e 10 segundos, onde a variação dessas escalas será feita por meio de um trimpot instalado na placa, bastando girar até o ponto de atraso desejado, o qual pode ser verificado por meio de um prévio teste simples.


CARACTERÍSTICAS:

- Relé de Atraso;
- Módulo Temporizador Ajustável;
- Sistema de Disparo através de Relé;
- Produto pronto para uso;
- Controle de cargas AC e DC;
- Trimpot para ajuste de 0 a 10 segundos;
- Datasheet NE555: Download AQUI.

ESPECIFICAÇÕES:

- Modelo: R555;
- CI: NE555;
- Carga nominal: 10A 250VAC/ 15A 125VAC/ 10A 30VDC;
- Alimentação do Módulo: 12V DC;
- Tempo de ajuste: 0s a 10s;
- Saídas: Contato reversível NA (normal aberto), NF (normal fechado), C (comum);
- Corrente por canal: até 10A;
- Dimensões (CxLxA): 66x21x17mm;
- Peso com embalagem: 18g.

Leia Mais

VÍDEO DO PRODUTO:
